Name: Instrumento de medição óptica de alta configuração da série SV SV Super Stable Video Tech + Base MARB para inspeção de programação automática de 3 eixos
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Série SV
Price: 20,500.00 USD
Availability: InStock

Informação detalhada

Modelo:	Série SV	Nome do produto:	Máquina de medição visual totalmente automática - SV3
Repetibilidade:	2 um	Precisão:	2+L/200um
Resolução de escala linear:	0.5um (0,1um opcional)	Modo de medição:	Totalmente automático
Apoiar:	OEM, ODM, personalizar	Escenário de aplicação:	Laboratório/Indústria
Garantia:	12 meses	Peso (kg):	400
Medindo a raiva:	300/300/200
Destacar:	Instrumento de medição óptico da série SV , Máquina de inspecção de programação automática de 3 eixos , Máquina de medição da visão de base MARB

Descrição de produto

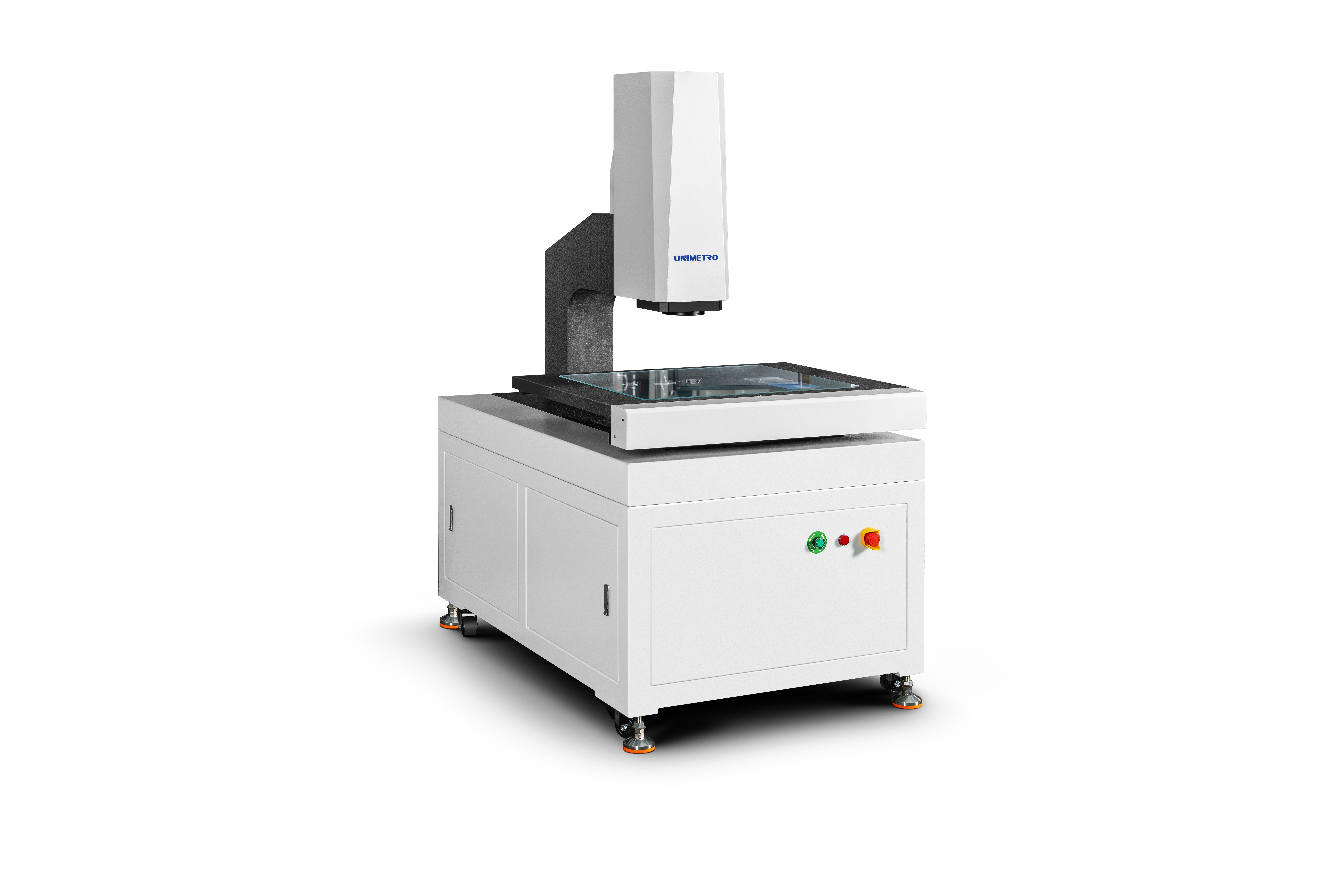

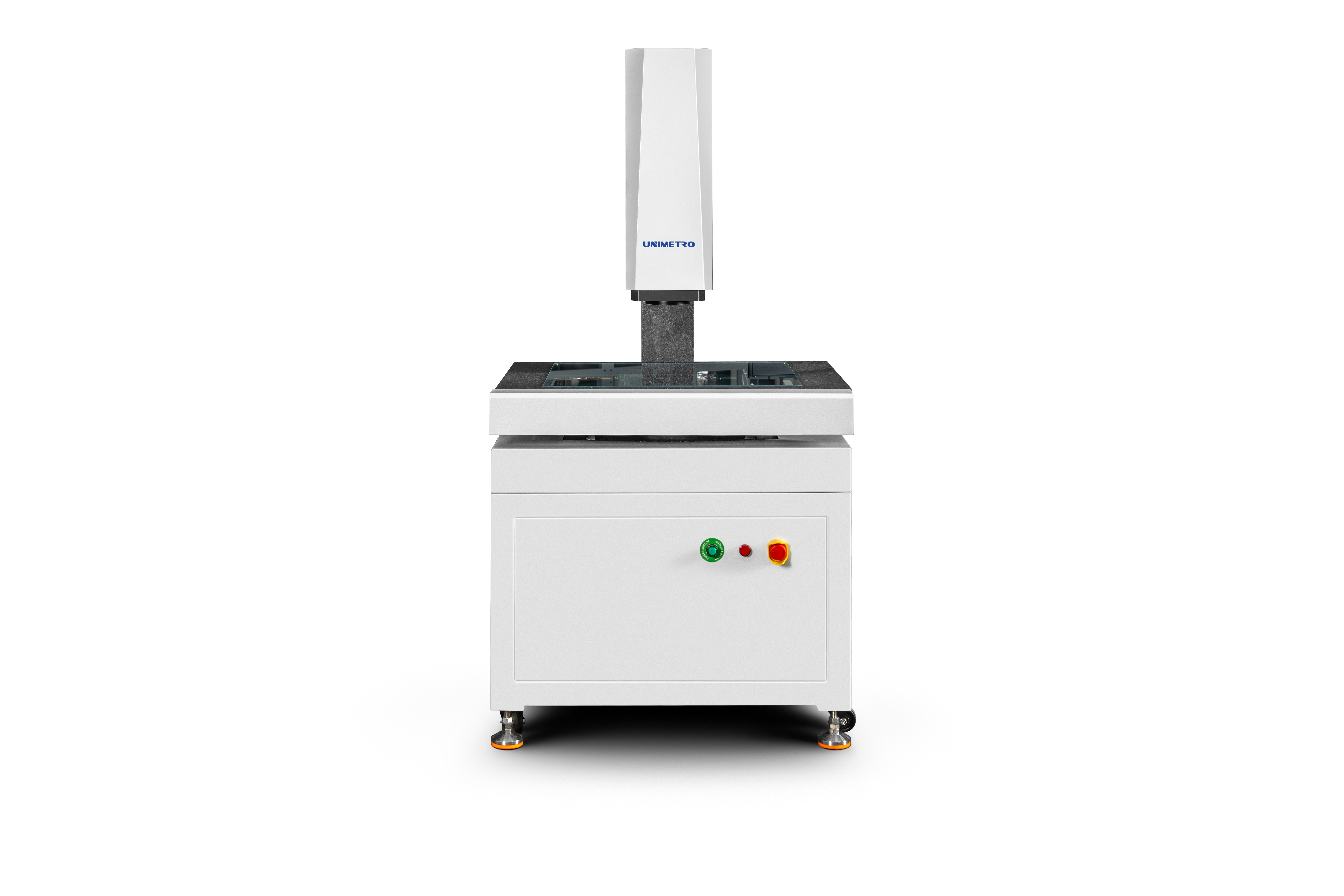

Instrumento de medição óptico de alta configuração da série SV

Visão geral do produto

A série MARB-SV é um instrumento de medição de imagem totalmente automático e de alto desempenho, com base de resolução de múltiplos eixos (MARB) e tecnologia de vídeo super estável (SV).Este sistema de alta configuração oferece resolução superior e velocidades de processamento mais rápidas, permitindo a detecção totalmente automática e programável em três eixos.

Para medições repetidas de peças pesadas, inclui memória, aprendizagem,e funções de programação automática, facilitando a medição rápida e precisa em tempo real no local. A construção de mármore proporciona alta estabilidade, durabilidade e baixos custos de manutenção, equilibrando perfeitamente a precisão,eficiência, e durabilidade a longo prazo para controlo de qualidade em indústrias de fabrico complexas e de grande escala.

Especificações técnicas

Modelo	SV-3	SV-4	SV-5	SV-6
Dimensão (mm) (X/Y/Z)	Outros produtos	730/1040/1740	790/1130/1760	890/1370/1780
Intervalo de medição (mm) (X/Y/Z)	300 × 200 × 200	400 × 300 × 200	500 × 400 × 300	600 × 500 × 200
Precisão (μm)	2 + L/200	2 + L/200	2 + L/200	2.5 + L/100
Repetitividade (μm)	2	2	2.5	2.5
Peso (kg)	400	500	600	700

Especificações adicionais

Resolução: 0,5 μm (0,1 μm opcional)
Câmera: Câmera CCD a cores de qualidade industrial
Lente: 1x-10x (magnificação variável)
Amplificação: 20X - 200X (varia de acordo com o modelo da câmera)
Distância de trabalho: 85 mm
Iluminação: luz de superfície programável, luz LED paralela inferior (opcional: luz coaxial)
Sistema de accionamento: controlo CNC, accionamento do motor linear; joystick, controlo do teclado do rato
Resolução em escala linear: 0,1 μm

Aplicações

Partes de plástico

Partes metálicas

Molde de estampação

Partes de borracha

Parte electrónica

Partes de PCBA

Parte de engrenagem

Características fundamentais

Projeto de estruturas de alta rigidez

Estrutura de ponte móvel de quadro fechado com posicionamento fixo da peça para uma capacidade superior de suporte e desempenho de movimento
Tecnologia de análise de elementos finitos integrada no projeto mecânico para alta rigidez e precisão
Base de granito de grau 000 com elevada resistência, resistência à corrosão e excelente estabilidade
Mesa de trabalho para tratamento de superfície de óxido de alumínio para controlo de acção rápido e flexível com durabilidade e estética

Configuração de alta precisão

RENISHAW régua de grelha aberta com resolução de 0,5 μm para alta precisão e estabilidade
Trilho de guia linear de precisão, parafuso de bola e servomotor AC garantem precisão de posicionamento estável
2M pixels de alta definição em cores Giga câmera digital para observação clara e medição estável
6.5x lente óptica de alta definição com zoom automático preciso e calibração rápida dos pixels

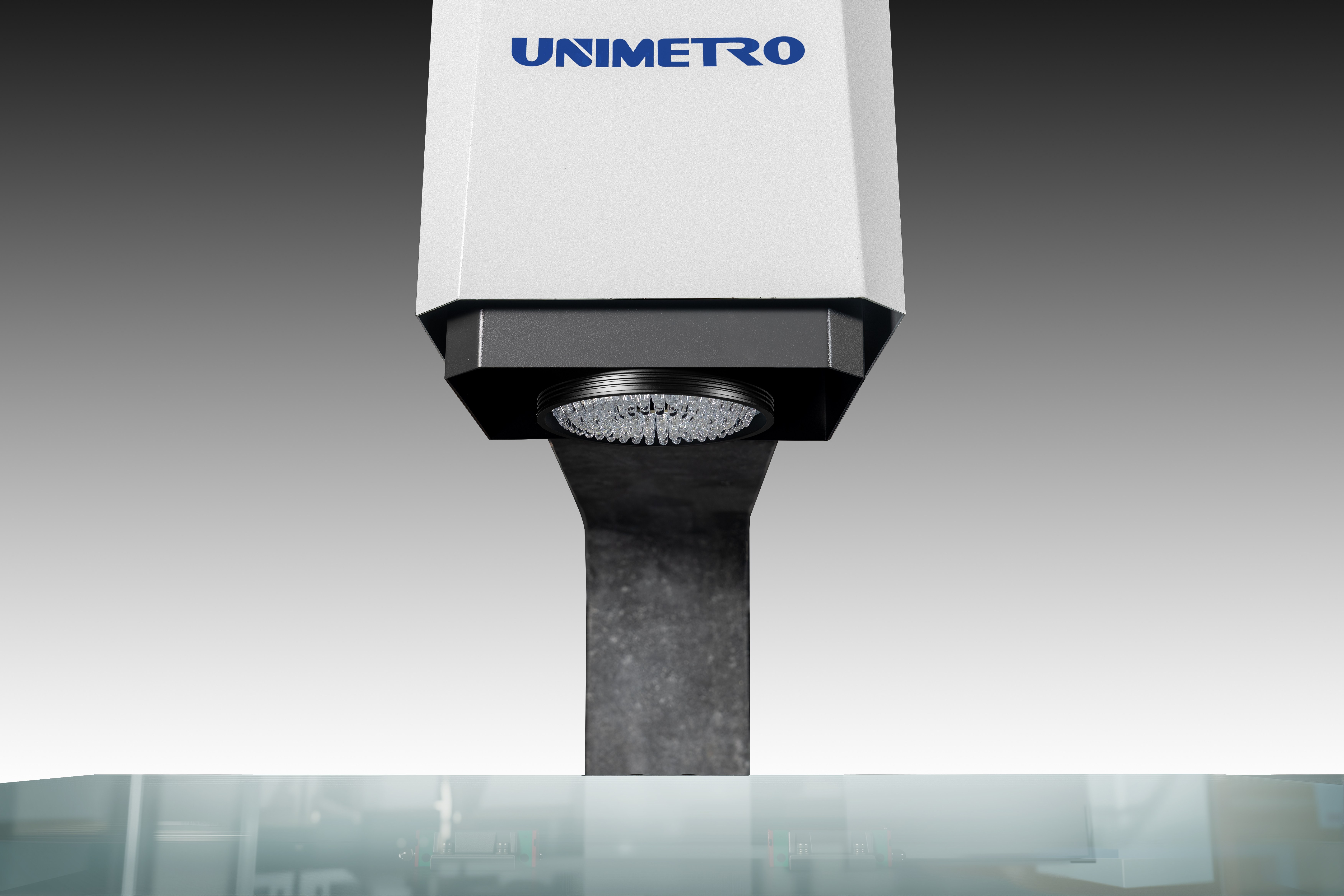

Fonte luminosa de superfície LED de 8 zonas de 5 anéis programável com sistema de fonte luminosa de contorno LED paralelo de transmissão e ajuste inteligente de brilho de 256 níveis
Controle CNC de eixo completo com motor de servo de circuito fechado completo AC

Multi-sensor opcional para medição 3D

O instrumento de medição de visão de tipo pórtico da série HE pode ser equipado com vários sensores 3D para medição composta 2D/3D abrangente.Suporta sensores sem contacto, incluindo sistemas de sonda e laser, e acomoda suportes de sonda de série completa RENSHAW, permitindo a transformação automática para medição em escala completa em um único dispositivo para maximizar a produtividade.

Informações sobre a empresa

Os nossos clientes e agentes

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

P2: O que a sua empresa fabrica principalmente?

A2: Produzimos principalmente máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.

P3: Como escolher a especificação adequada?

A3: A nossa equipa profissional irá recomendar especificações adequadas com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.

Q5: Qual é o seu período de garantia?

R: Os nossos produtos vêm com uma garantia de 1 ano.

etiqueta:

Lugar de origem:	Cantão, China
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	Série SV

Quantidade de ordem mínima:	1 conjunto
Preço:	negociável
Detalhes da embalagem:	Caixa de madeira + embalagem de vácuo
Tempo de entrega:	15 ~ 20 dias
Termos de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte:	5 séries por mês
