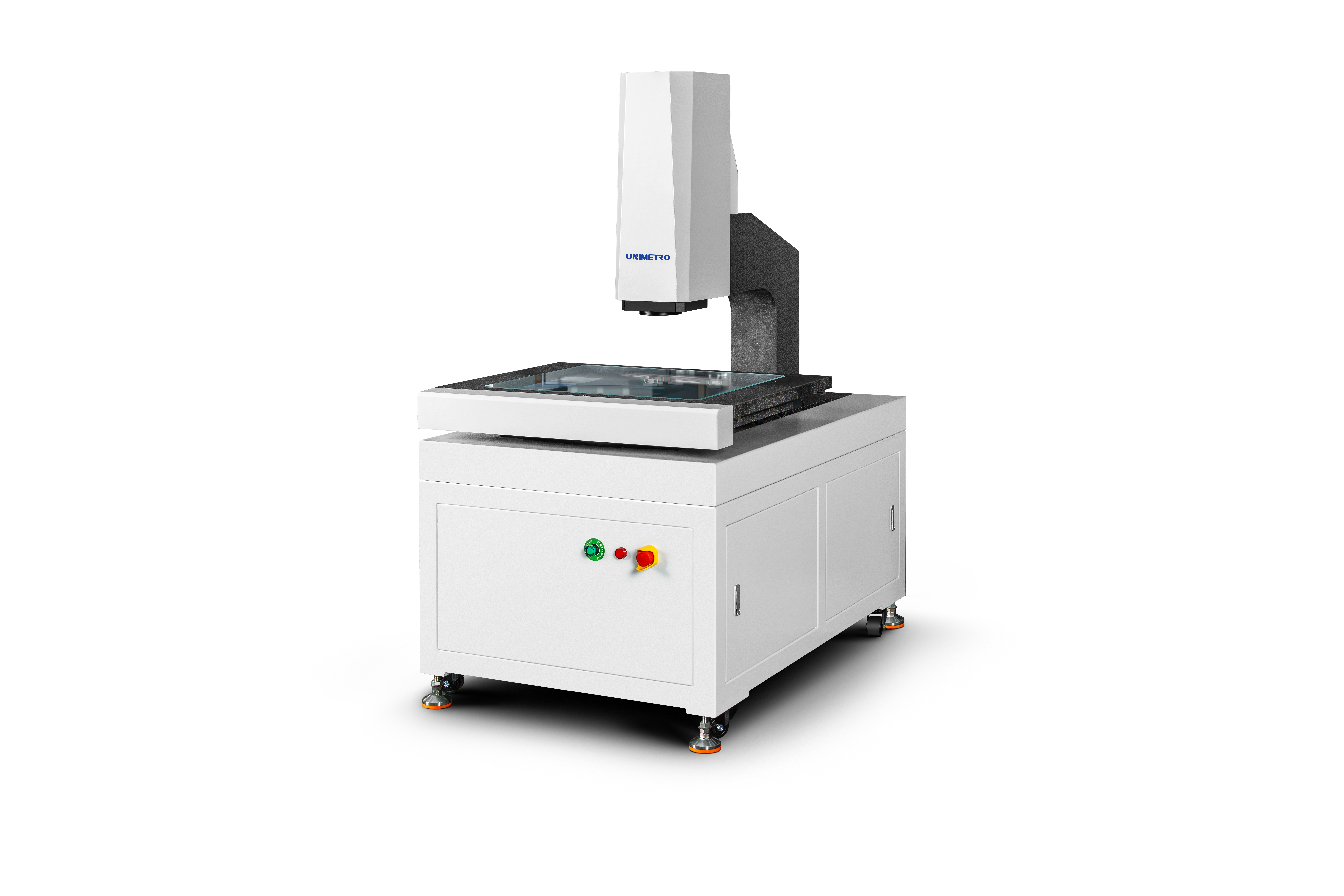

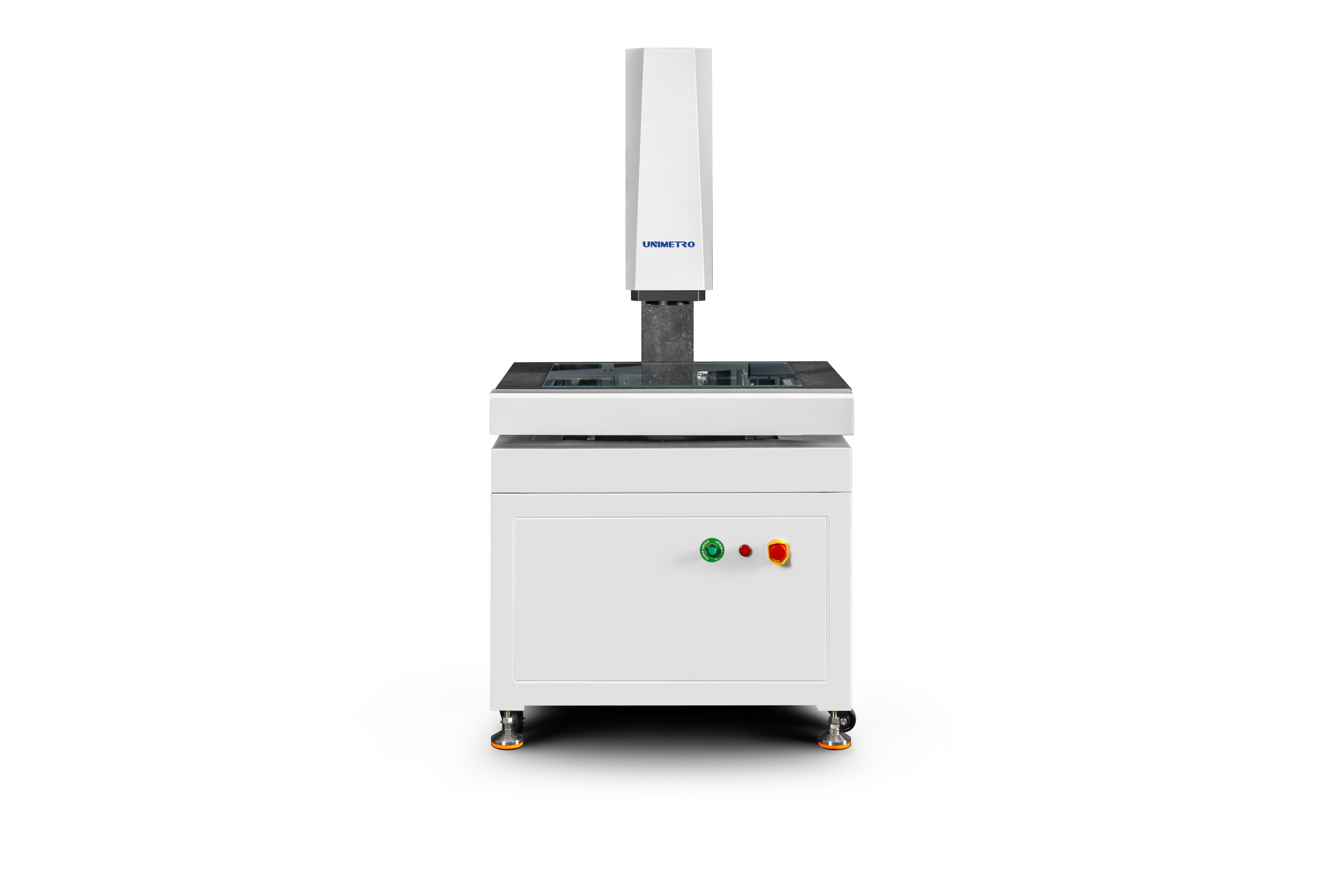

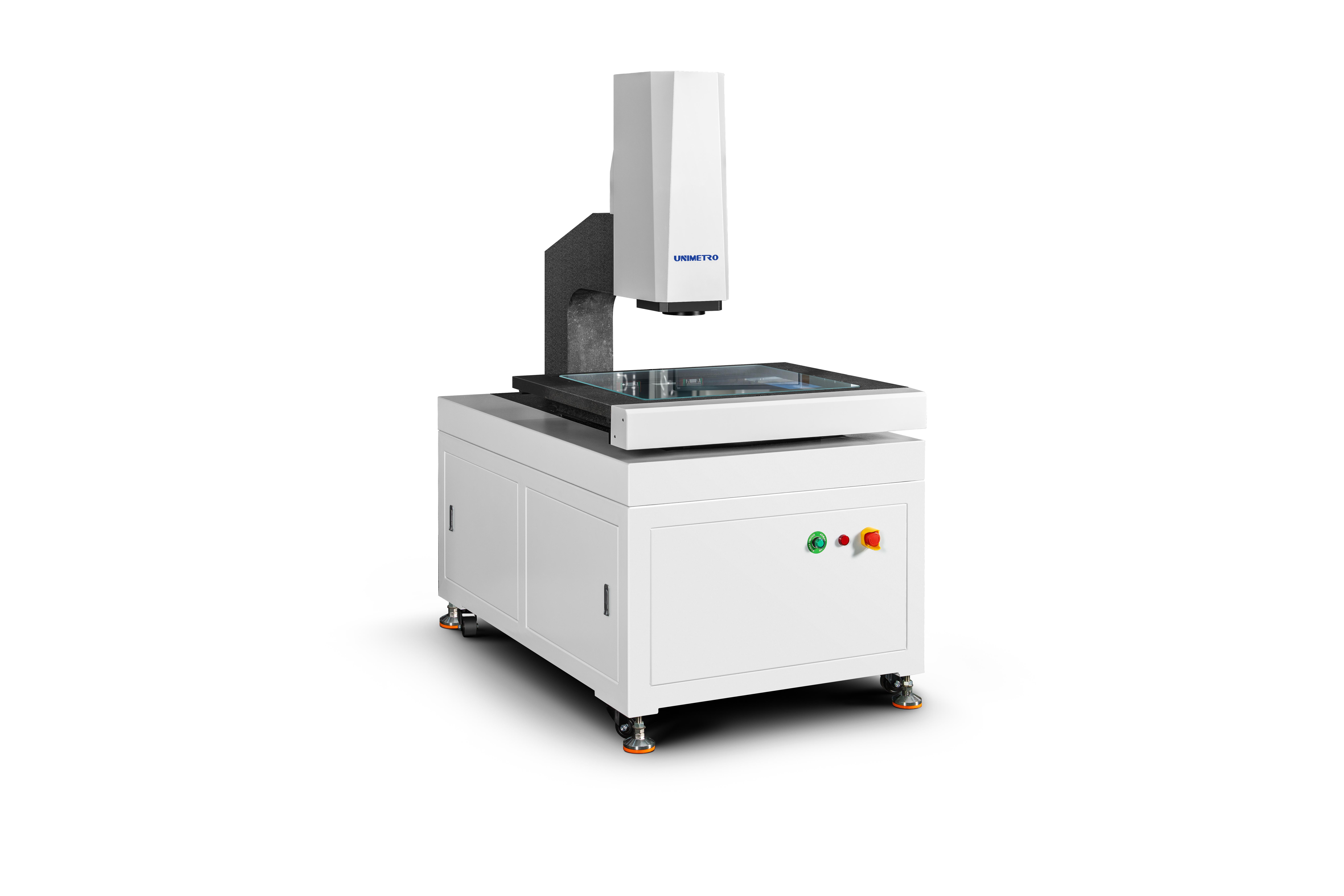

Máquina de medição de visão totalmente automática da série SV com base de resolução de múltiplos eixos para QC de peça de trabalho de precisão de massa

A série MARB-SV é um instrumento de medição de imagem de bancada de trabalho de mármore totalmente automático de alto desempenho, com uma alta configuração com resolução superior e velocidade de processamento mais rápida.Este sistema tipo pórtico fixo (HP442) oferece funcionalidade robusta e configuração avançada, permitindo a detecção totalmente automática e programável em três eixos.

Para medições repetidas de peças pesadas, inclui memória, aprendizagem,e funções de programação automática, permitindo uma medição rápida e precisa em tempo real no local. A construção em mármore proporciona alta estabilidade, durabilidade e baixos custos de manutenção, equilibrando perfeitamente a alta precisão,alta eficiência, e durabilidade a longo prazo para controlo de qualidade em indústrias de fabrico complexas e de grande escala.

• Resolução: 0,5 μm (0,1 μm opcional)
• Câmera: CCD a cores de qualidade industrial
• Lente: 1x-10x ampliação variável
• Amplificação: 20X - 200X (varia de acordo com o modelo da câmera)
• Distância de trabalho: 85 mm
• Iluminação: luz de superfície programável, luz LED paralela inferior (luz coaxial opcional)
• Sistema de accionamento: controlo CNC, accionamento de motor linear; joystick, mouse, comando de teclado
• Resolução em escala linear: 0,1 μm

• Estrutura de ponte móvel de estrutura fechada inteira com peça de medição fixa, proporcionando grande capacidade de suporte e excelente desempenho de movimento
• Tecnologia de análise de elementos finitos integrada no projeto mecânico para alta rigidez e precisão
• Base de granito de grau 000 com elevada resistência, resistência à corrosão e excelente estabilidade
• Mesa de trabalho de tratamento de superfície de óxido de alumínio para controlo de ação rápido e flexível, durabilidade e estética

• RENISHAW régua de grelha aberta com resolução de 0,5 μm para alta precisão e estabilidade
• Ferrovia de guia linear de precisão, moedor de parafuso de bola e servomotor AC garantem a precisão do posicionamento do sistema
• 2M pixels de alta definição em cores Giga câmera digital para observação clara e medição estável
• 6.5x lente óptica de alta definição com zoom automático preciso e calibração rápida dos pixels
• Fonte luminosa de superfície LED de 8 zonas com 5 anéis e sistema de transmissão paralelo de fonte luminosa de contorno LED com ajuste inteligente de brilho de 256 níveis
• Controle CNC de eixo completo com motor de servo de circuito fechado completo AC

O instrumento de medição de visão de grande porte da série HE pode ser equipado com vários sensores 3D para medição composta 2D/3D abrangente.Suporta sensores sem contacto, incluindo sistemas de sonda e laser, e suportes de sonda de série completa RENSHAW, permitindo a transformação automática para medição em escala completa em um único dispositivo para maximizar a produtividade.
