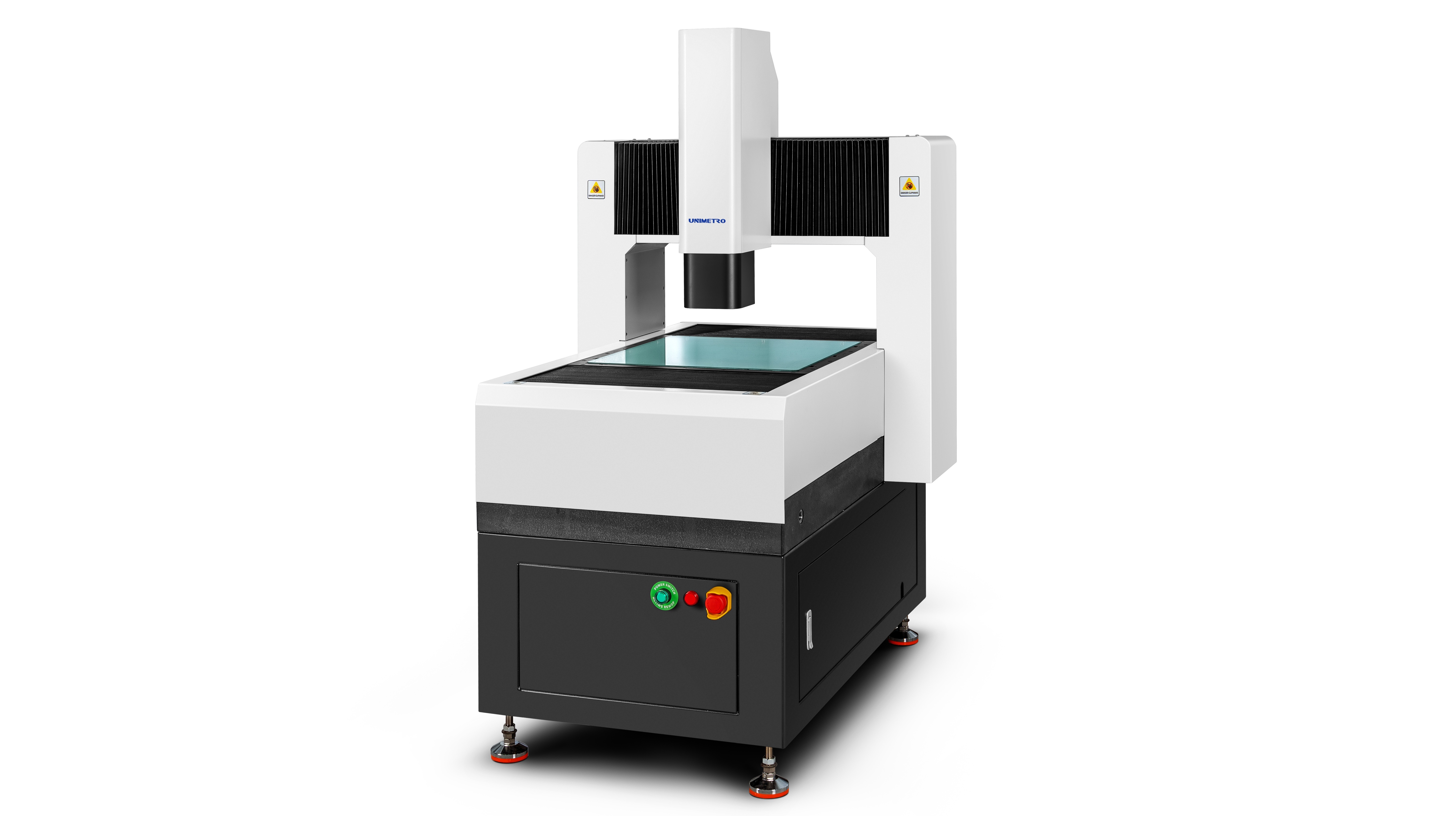

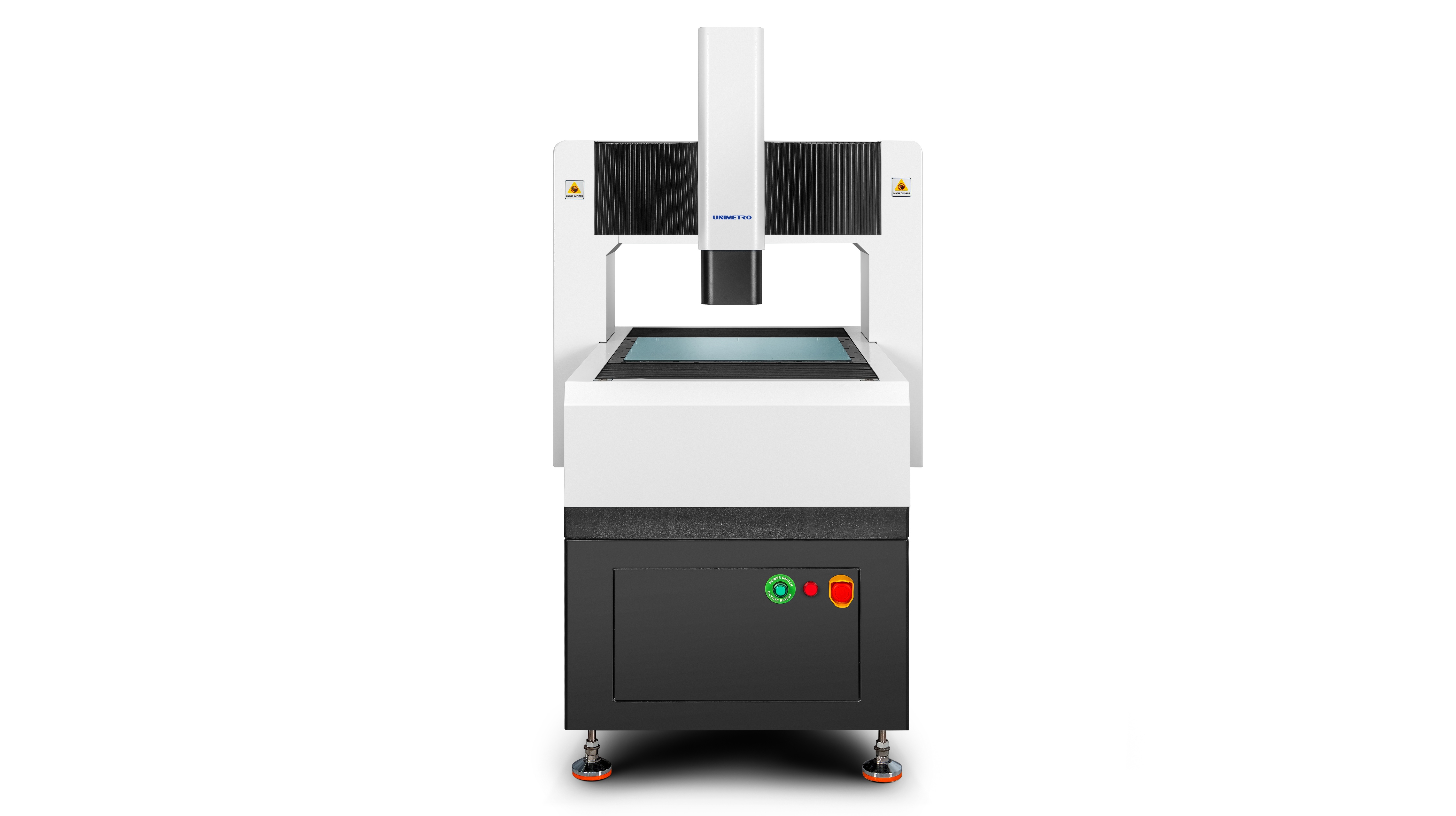

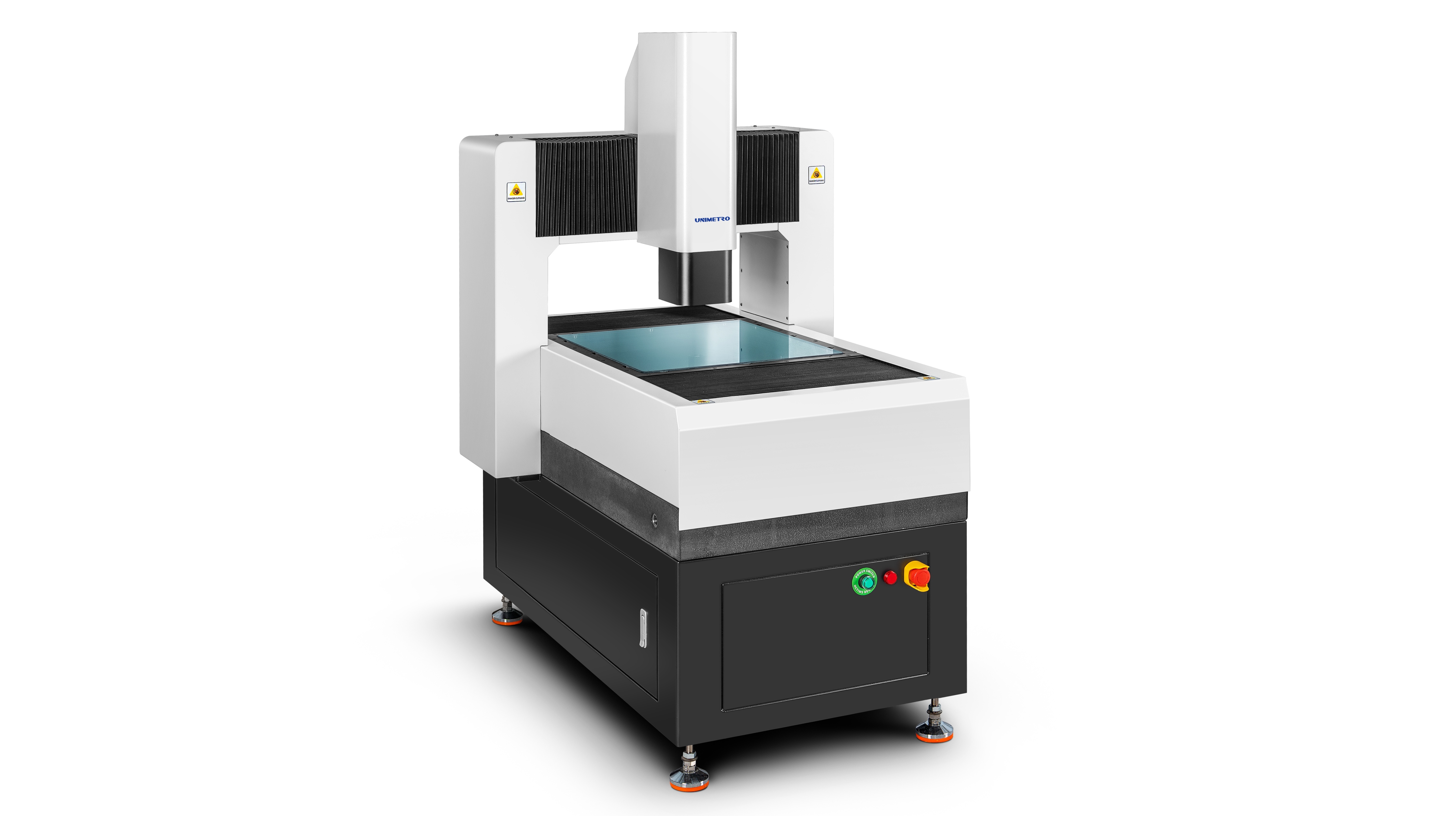

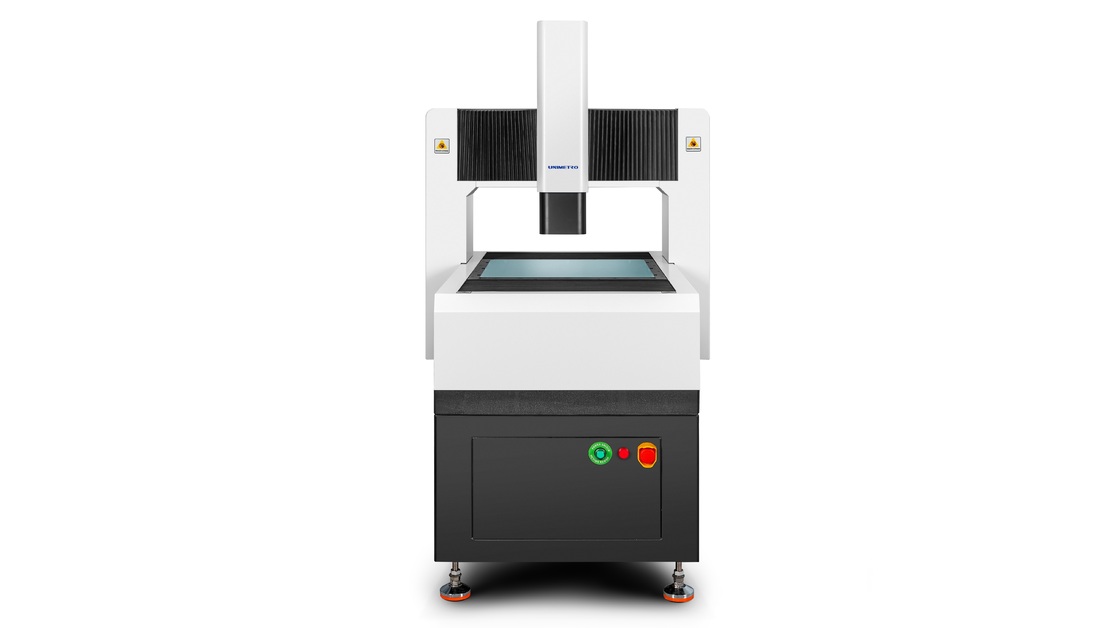

Instrumento de medição de imagem totalmente automático (tipo de pórtico fixo) - HP442
RESUMO DO PRODUTO
HP: Alta precisão (Alta precisão)
As principais características da máquina de pórtico fixo são alta precisão e completa automação."HP", neste contexto, refere-se à máquina de pórtico como um "instrumento automático de inspecção óptica de precisão sem contacto a nível de micrômetros"Ajuda a melhorar a precisão geral da produção e a produtividade para os clientes.
Parâmetros
| Modelo |
HP 442
|
HP662
|
HP872
|
|
Dimensões (mm)
(X x Y x Z)
|
920 * 1200 * 1600
|
1120 * 1400 * 1600
|
1320 * 1600 * 1600
|
|
Intervalo de medição (mm) (X x Y x Z)
|
400*400*200
|
600*600*200
|
800*700*200
|
|
Precisão (um)
|
1.6 +L/200
|
1.6 +L/200
|
1.6 +L/200
|
|
Repetitividade (um)
|
1.5
|
1.5
|
1.5
|
|
Peso ((kg)
|
560
|
860
|
1600
|
|
Resolução
|
0.5 μm ((0,1 μm para opção)
|
Câmera CCD a cores de qualidade industrial |
|
Lentes
|
1x-10x (magnificação variável)
|
|
Magnificação
|
20X - 200X (A ampliação varia de acordo com o modelo da câmara selecionada; a ampliação real está sujeita aos dados medidos.) |
|
Magnificação de vídeo
|
18~195X (De acordo com os diferentes modelos da câmara selecionada, a sua ampliação variará; a ampliação real está sujeita aos dados medidos)
|
|
Distância de trabalho
|
85 mm |
|
Iluminação
|
Luz de superfície programável, luz LED paralela inferior (opcional: luz coaxial)
|
| Sistema de accionamento |
Controle CNC, acionamento linear do motor; Controle da alça, controle do mouse/teclado |
|
Resolução de escala linear (um)
|
0.1um |
Aplicação
Partes de plástico
Partes metálicas
Molde de estampação
Partes de borracha
Parte electrónica
Partes de PCBA
Parte de engrenagem
- Não.
Características
◆Projeto de estruturas de alta rigidez:
1) Toda a estrutura de ponte móvel de estrutura fechada é adotada, a peça de medição é fixa, a capacidade de suporte é grande e o desempenho do movimento é bom.
2) Introduzir a tecnologia de análise de elementos finitos na concepção mecânica para garantir uma elevada rigidez e uma estrutura mecânica de alta precisão.
3) Base de granito de grau 000, elevada resistência, resistência à corrosão e boa estabilidade.
4) Mesa de trabalho de tratamento de superfície de óxido de alumínio, controlo de acção rápido e flexível, durável e bonito.
◆Configuração de alta precisão:
1) RENISHAW régua de grelha aberta, resolução 0,5 mm, alta precisão e boa estabilidade.

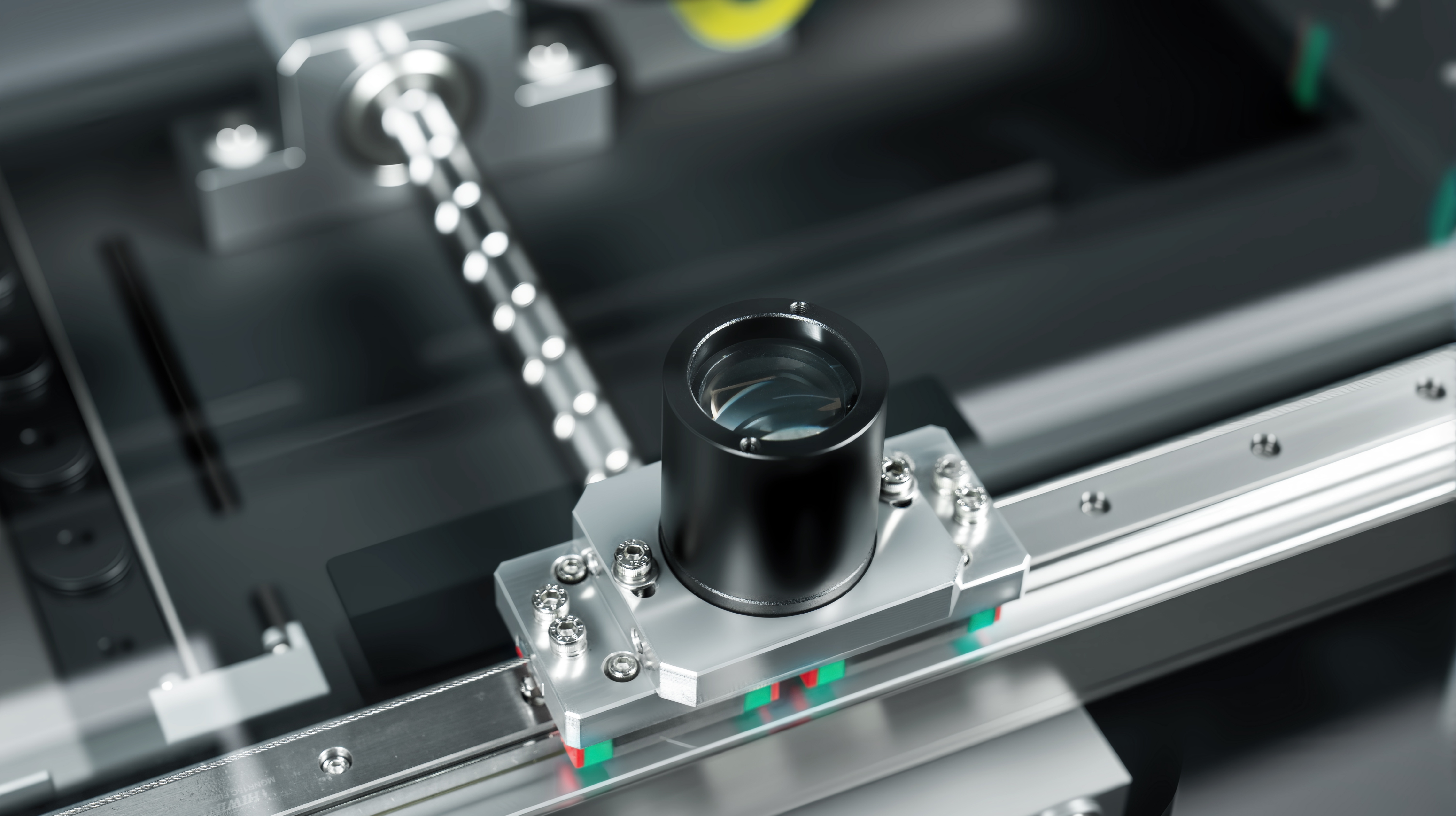

2) O trilho de orientação linear de precisão, o parafuso de esferas do moedor e o servomotor AC garantem a estabilidade da precisão de posicionamento do sistema da máquina.
3) 2M pixels de alta definição de cores Giga câmera digital atende aos requisitos de observação clara e medição estável.
4) Lente óptica de alta definição de 6,5x, zoom automático preciso, calibração rápida de pixels.

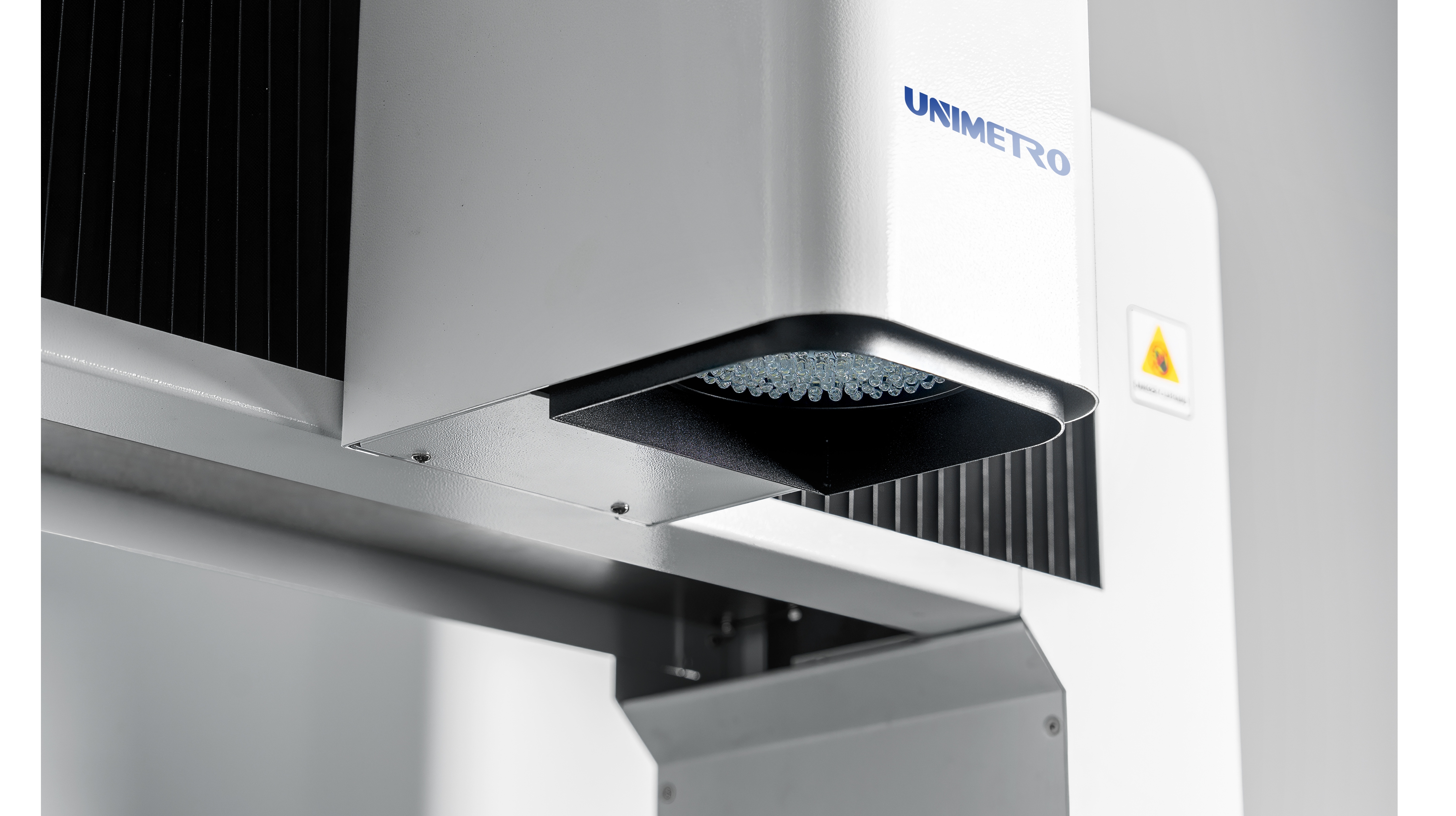

5) Fonte luminosa de superfície LED de 8 zonas com 5 anéis programável, sistema de fonte luminosa de contorno LED paralelo de transmissão, ajuste inteligente de brilho de 256 níveis.
6) Controle CNC de eixo completo, acionamento de servo motor de circuito fechado AC completo.
◆Sensor multifunção opcional para medição 3D:
O instrumento de medição de visão de tipo pórtico da série HE pode ser equipado com uma variedade de sensores 3D para medição composta 2D / 3D abrangente.Pode também ser equipado com sensores sem contacto, tais como sonda e laserTambém suporta a série completa de suportes de sonda RENSHAW, para que os utilizadores possam completar a transformação automática de medições em escala completa num único dispositivo, melhorando muito a produtividade.
