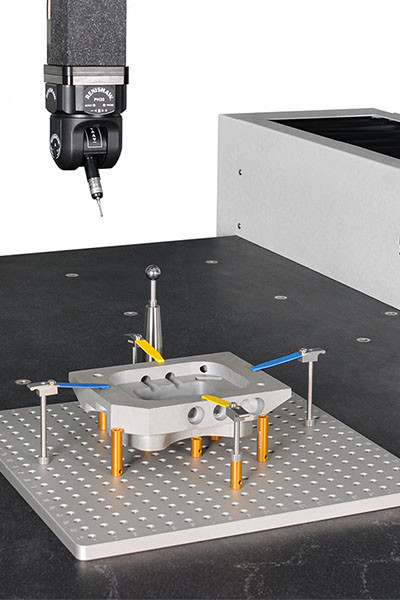

Kits de Fixação CMM de Alumínio (108 peças)
Placas de base modulares e componentes para máquinas de medição por coordenadas, fornecendo soluções de fixação flexíveis, repetíveis e padronizadas.
Aplicações
Os kits de fixação FlexFix são amplamente utilizados em diversas indústrias, incluindo eletrônica, aeroespacial, automotiva, plásticos e cuidados médicos. Compatível com todos os tamanhos e modelos de equipamentos CMM e VMM.
Sistema de Fixação Modular
Projetado e desenvolvido pela UNIMETRO para melhorar a reprodutibilidade e a precisão dos processos de inspeção. Fornece configurações de fixação rápidas e repetíveis para componentes de qualquer tamanho, forma ou material.
Apresenta placas de fixação de alumínio de alta precisão com roscas M8 em vários tamanhos padrão. O complexo processo de fabricação garante a precisão e a confiabilidade do sistema. A montagem sem ferramentas aumenta a produtividade e evita atrasos na inspeção.
Seleção de Kit
Cada kit inclui uma placa de base e um conjunto abrangente de componentes. Selecione o tamanho da placa de base com base nas dimensões da máquina CMM e nos requisitos de medição.
Componentes de Fixação
Os componentes são projetados para segurar as peças firmemente com a força mínima necessária, evitando danos ou distorção. Inclui elementos de suporte, fixação e pressão para combinações de fixação flexíveis e caminhos de sonda claros.
Placas de Base
Vários tamanhos disponíveis para acomodar diferentes máquinas CMM e requisitos de componentes. Fabricadas usando usinagem CNC, retificação de precisão, revestimento anodizado e marcação a laser para alta precisão e planicidade.
Apresenta padrão de grade alfanumérica com números de peça visíveis para configurações totalmente documentadas e reproduzíveis.
Tamanhos de Placa Disponíveis
- 400*300mm, furos roscados M8
- 400*400mm, furos roscados M8
- 500*500mm, furos roscados M8
- 600*600mm, furos roscados M8
- Outros tamanhos personalizados disponíveis
Componentes e Especificações do Kit
| Nome do Produto |
Marca |
QTDE |
| Suporte de 12*50mm | 80001 | 6 |
| Suporte de 12*30mm | 80002 | 6 |
| Suporte de 16*50mm | 80003 | 6 |
| Suporte de 16*30mm | 80004 | 6 |
| Suporte de 20*50mm | 80005 | 6 |
| Suporte de 20*30mm | 80006 | 6 |
| Suporte de 12*20mm | 80007 | 6 |
| Suporte de 16*20mm | 80008 | 6 |
| Suporte de 20*20mm | 80009 | 6 |
| Amortecedor de empurrador | 800010 | 2 |
| Amortecedor de empurrador de parafuso | 800011 | 2 |
| Articulação de pivô ajustável | 800012 | 2 |
| Suporte de macaco ajustável | 800013 | 2 |
| Ímã | 800014 | 4 |
| Suporte de pino | 800015 | 2 |
| Adaptador | 800016 | 6 |
| Parafuso da placa de base | 800017 | 2 |
| Poste em V | 800018 | 2 |
| Parafusos | 800019 | 2 |
| Deslizador ajustável | 800020 | 8 |
| Grampo de tensão | 800021 | 4 |
| Grampo de fixação | 800022 | 2 |
| Suporte de amortecedor de tensão curto | 800023 | 2 |
| Suporte de grampo de tensão longo | 800024 | 2 |
| Cone | 800025 | 3 |
| Cone de nylon | 800026 | 3 |
| Chave de fenda | 800027 | |
Perguntas Frequentes
P1: Vocês são uma fábrica ou empresa de comércio?
R1: Somos uma fábrica e fornecemos respostas em até 24 horas.
P2: O que sua empresa produz principalmente?
R2: Somos especializados em máquinas de medição por visão, máquinas de medição por coordenadas e fixações CMM e VMM.
P3: Como escolher a especificação apropriada?
R3: Nossa equipe profissional recomendará especificações adequadas com base na variedade de seus produtos e nos requisitos de medição.
P4: Vocês aceitam serviço personalizado?
R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
P5: Qual é o seu período de garantia?
R5: Nossos produtos vêm com garantia de 1 ano. Melhoramos peças quebráveis para maior estabilidade e qualidade do produto.
