Informação detalhada

Dimensão:	170011801750mm	Peso líquido:	1500KG
X/Y Viagem:	500x600	Precisão:	≤3+l/200um
Repetibilidade:	3um
Destacar:	Sistema de alta resolução da visão para a medida , Sistema móvel da visão do pórtico para a medida , Sistema de medição alto de ResolutionDigital

Descrição de produto

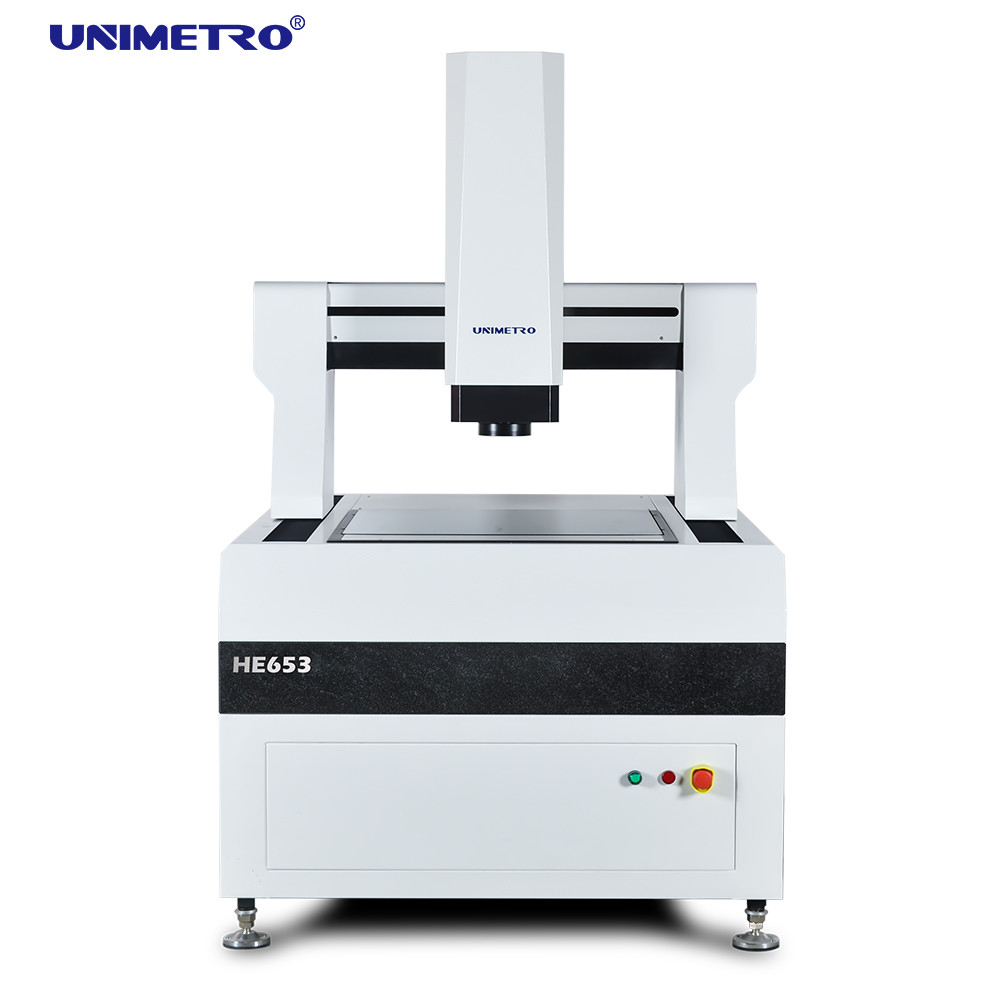

Sistema de medição de visão de alta resolução com estrutura móvel de pórtico

Sistema automatizado de medição da visão

Os sistemas de medição visual de alta precisão da série HE combinam precisão e eficiência, oferecendo medições de alta velocidade para elementos geométricos de várias peças.Estes sistemas são amplamente utilizados em várias indústrias, incluindo PCB, laminado revestido de cobre, painéis de vidro, módulos LCD e materiais de isolamento.

A análise de elementos finitos foi incorporada ao processo de concepção da série HE, garantindo uma elevada rigidez e uma estrutura mecânica precisa.A base da máquina utiliza uma estrutura de tipo ponte móvel de quadro fechado, proporcionando simplicidade, alta capacidade de carga e desempenho de movimento ideal.

Características do produto

Estrutura de pórtico móvel com peça fixa durante a medição
Controle automático de circuito fechado CNC de quatro eixos para automação completa
Base e vigas de granito de grau 000 para estabilidade e fiabilidade
Regra de grelha aberta com resolução de 0,1 μm para alta precisão e estabilidade
Ferrovia de guia linear de precisão, parafuso de esferas de grau de moagem e servomotor AC garantem precisão de posicionamento
Câmera a cores de alta resolução para observação clara e medição estável
6.5x lente de zoom automático contínuo com zoom automático preciso e correção de um único pixel
Fonte luminosa de superfície LED de 8 zonas com 5 anéis e fonte luminosa de contorno LED paralela de transmissão com ajuste inteligente de brilho de 256 níveis
Proba de contacto importada para capacidade de medição 3D
Inmeasuring4.2 Software de medição automática de imagem com direitos de propriedade independentes, potente e fácil de usar

Funcionalidade do software

A nossa máquina de medição de visão grande é suportada por capacidades de software poderosas:

O software de medição de compostos RationalVue External-Array fornece poderosas funções de medição de compostos 2D/3D
Interface de operação simples e intuitiva para processos de medição eficientes
Configuração de um programa de medição automático para uma medição por lotes eficiente e rápida

Especificações técnicas

Modelo	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Viagem (mm)	500×600	600 × 800	800 × 1000	1000×1200	1200×1500	1200×1800
Exibição do eixo Z (mm)	200 (pode ser aumentado de acordo com as exigências do cliente)
Capacidade de carga	Aproximadamente 35 kg.
Dimensão (mm)	1700 × 1180 × 1750	1700×1280×1750	1900 × 1480 × 1750	2100 × 1680 × 1750	2500×1880×1750	2700×1880×1750
Peso (kg)	1500	1800	2900	3200	4400	4800
Resolução	0.5 μm (0,1 μm opcional)
Câmara	2M HD GIGA câmara digital
Lente de Zoom	Lente de zoom automático profissional (1~10X de ampliação)
Magnificação de vídeo	18~195X (varia consoante o modelo da câmara; a ampliação real depende dos dados medidos)
VOC	8.1~1.3mm (varia em função da combinação câmara/lente; campo de visão real sujeito aos dados de medição)
Precisão*	≤ (3+L/200) μm
Iluminação	Iluminação de superfície LED de 5 anéis e 8 secções programável (40 secções de luz de anel, luz coaxial, luz de anel multicolor móvel opcional)

Galeria de produtos

Os nossos clientes e agentes

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

P2: O que a sua empresa fabrica principalmente?

A2: Produzimos principalmente máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.

P3: Como escolher a especificação adequada?

A3: A nossa equipa profissional irá recomendar especificações adequadas com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.

Q5: Qual é o seu período de garantia?

A: Nosso período de garantia do produto é de 1 ano. Temos uma durabilidade aprimorada nas peças quebráveis, garantindo uma qualidade confiável do produto.

etiqueta:

Lugar de origem:	China
Marca:	Unimetro
Certificação:	CE ISO
Número do modelo:	HE652

Quantidade de ordem mínima:	1SET
Preço:	usd32500-usd37500/set
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	15 dias
Termos de pagamento:	T/T
Habilidade da fonte:	30 grupos pelo mês
