Sistema de inspeção da ferramenta da precisão alta com serviço do ODM do OEM

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Certificação: ISO, CE
Número do modelo: Ranger600
Quantidade de ordem mínima: 1set
Preço: negotiable
Detalhes da embalagem: Pacote de madeira do vácuo de case+
Tempo de entrega: 15 dias
Termos de pagamento: T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram
Habilidade da fonte: 50Sets pelo mês
Informação detalhada
Nome do produto: Máquina de inspeção de ferramentas de alta precisão com serviço OEM ODM Modelo: Ranger600
Aplicações: body{background-color:#FFFFFF} 非法阻断155 window.onload = function () { docu Garantia: 12 meses
Resolução de escala linear: 0.1um Modo: Manual ou automático
Distância de funcionamento: 90mm Serviço: OEM, ODM
Realçar:

Sistema de inspeção da ferramenta do OEM

,

Sistema de inspeção da ferramenta da precisão alta

,

Sistema de inspeção da ferramenta do ODM


Descrição de produto

Máquina da inspeção da ferramenta da precisão alta com serviço do ODM do OEM







Descrição

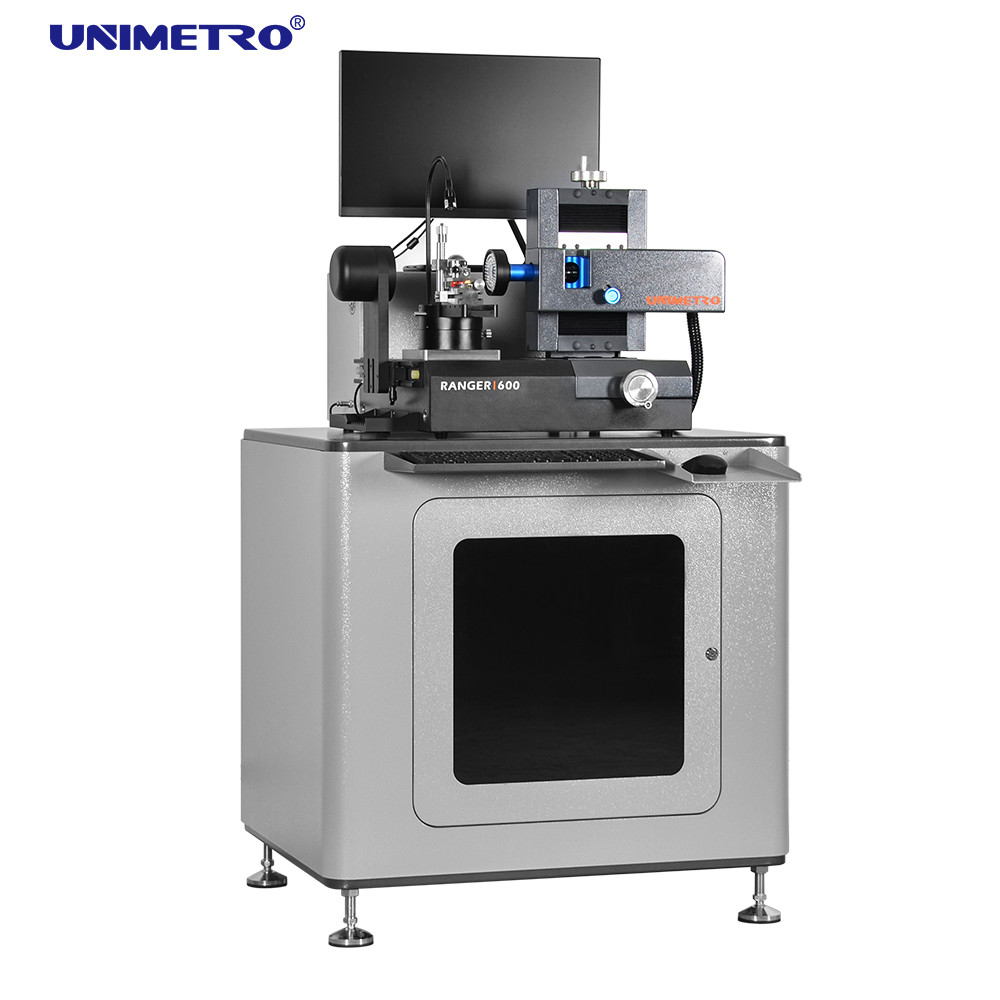

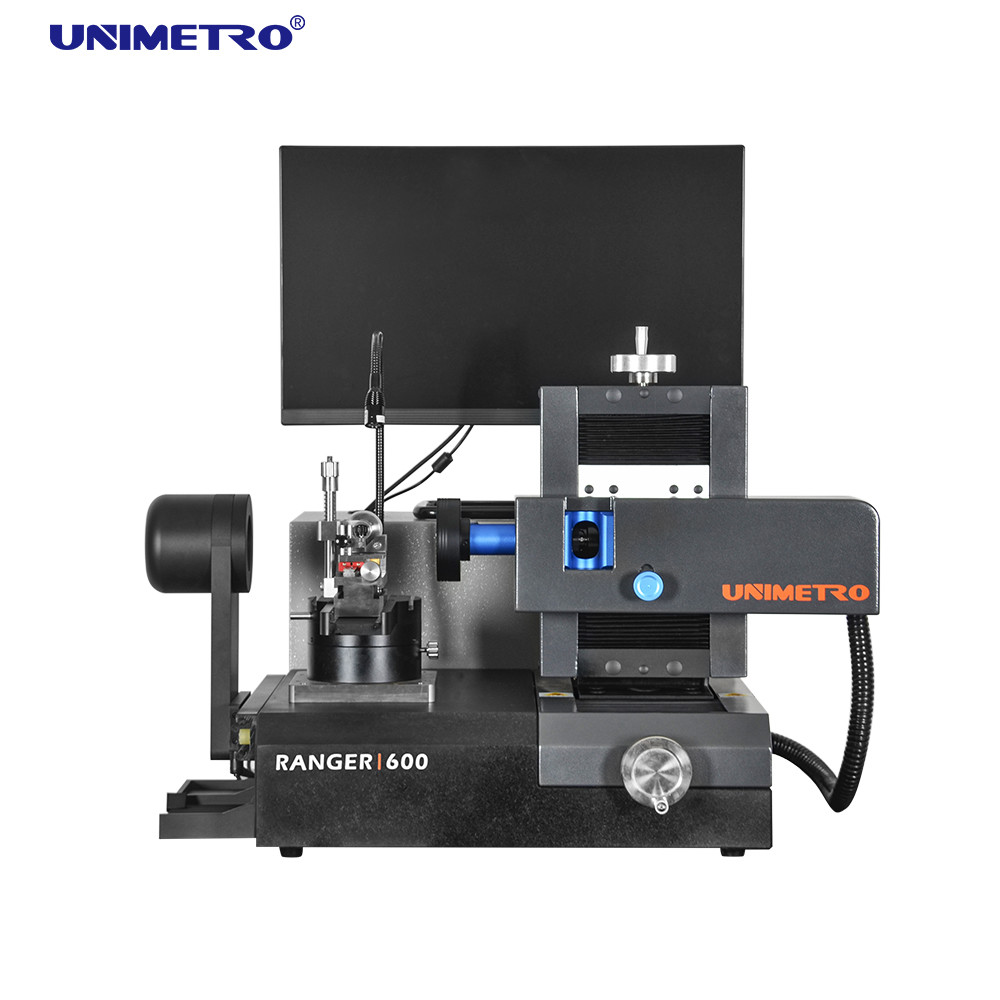

O sistema de inspeção da ferramenta de UNIMETRO RANGER600 é a máquina de medição universal para brocas, cortadores de trituração e contadores e escareadores sob um sistema de iluminação flexível. Os agradecimentos ao design compacto e à grande estabilidade, o RANGER600 podem ser empregados na sala da metrologia, inspeção de recepção, ou diretamente na produção.

Sistema de inspeção da ferramenta da precisão alta com serviço do ODM do OEM 0



Parâmetros



Nome do produto

Máquina da inspeção da ferramenta da Multi-função para ferramentas de corte diferentes da forma


Modelo

Guarda florestal 600


Curso da linha central de X

80mm


Curso da linha central de Y

60mm


Escala de medição da linha central de Z

60mm


Diâmetro máximo da ferramenta

20mm (30mm opcionais)


Comprimento máximo da ferramenta

200mm (350mm opcionais)


Distância de funcionamento

90mm



Lente

0.7X-4.5X amolgou a lente zoom

Câmera

Câmera de 5MP HD

Definição linear da escala

0.1um

Ampliação

12.6X-79.2X/25.2X-158.4X (opcional)

Campo de visão

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (opcional)

Precisão

X ~ Y, (2,5 + L/100) o μm, L está a um comprimento medido

PC

Ósmio de Windows 10, com 24" monitor do LCD

Sistema de iluminação

luz do anel do diodo emissor de luz de 8 seções, luz do contorno e luz auxiliar flexível, todo o controle do software e programável.

Formato entrado

Arquivos de DXF

Formato da saída

EXCEL, DXF













Acessórios



Sistema de inspeção da ferramenta da precisão alta com serviço do ODM do OEM 1
        Luz auxiliar do ângulo livre                                  Módulo da luz do contorno

Uma luz adicional dimmable está disponível em um braço flexível. Qual ajuda os usuários a obter uma imagem aumentada local.

Isto é móvel ao longo do sentido da X-linha central oferece a melhor imagem e a borda afiada das opiniões do objeto ao usuário ao medir o contorno da ferramenta.






Sistema de inspeção da ferramenta da precisão alta com serviço do ODM do OEM 2
         Tabela baixa                                                             Suporte de ferramentas

Estação de trabalho ereta contínua com espaço prático e da aberto-vista de armazenamento para o armazenamento dos materiais e das ferramentas.


Um suporte de ferramentas da múltiplo-seção é encaixado no lado da máquina. Os usuários podem guardar todas as ferramentas para que a preparação evite a confusão.






Características


1. Projeto avançado
projeto ﹥Ergonomic e construção contínua.
A captura da imagem de ﹥HD e a combinação da exposição, igualmente nível da ampliação do microscópio são opcionais.
bloco ﹥Stable e exato de V para guardar e alinhamento fáceis das ferramentas.
os ângulos de medição fixos ﹥Mechanical de 0 graus e de 90 graus estão disponíveis na fase giratória.
o codificador da precisão do ﹥High é encaixado na tabela giratória, oferece o lugar preciso do ângulo para usuários.
luz programável do anel do diodo emissor de luz da seção do ﹥Multiple para a iluminação de superfície, igualmente incluindo a iluminação do contorno e a luz auxiliar do ângulo livre para características padrão.
O software de medição de ﹥SMARTOOL oferece a função de medição específica para ferramentas de corte.
a detecção de borda ﹥Automatic, medida rápida com retículo, funções do ângulo da comparação do elemento do CAD está disponível.

2. O múltiplo dobra a medição
Para umas ferramentas mais rápidas e mais precisas dobre o lugar durante o processo de medição, a tabela giratória das ofertas RANGER600 2 ângulos fixos mecânicos, 0 graus e 90 graus. Em 0 posições do grau os usuários podem medir a extremidade da ferramenta, a extremidade da ferramenta - eixo de centro, extremidade da ferramenta - ângulo dianteiro, etc. E 90 graus de posição estão disponíveis para o ângulo de hélice, o ângulo dianteiro axial, primeiramente o ângulo traseiro, o ângulo em segundo traseiro e a inclinação do ângulo da borda, etc.


Sistema de inspeção da ferramenta da precisão alta com serviço do ODM do OEM 3

0 graus                                   45 graus                                   90 graus
