Informação detalhada

Dimensão:	600740980mm	Faixa de medição:	300200200
Medindo precisão:	2.5+L/100	Peso:	190Kg
Repetibilidade:	2.5 μm
Destacar:	Máquina de reação rápida da medida da visão , Máquina da medida da visão da linha central de Z , A máquina da medida da visão motorizou o controle

Descrição de produto

Sistemas de medição visual de alta precisão levaram máquinas de medição de visão de luz de contorno máquina vmm

Descrição do produto

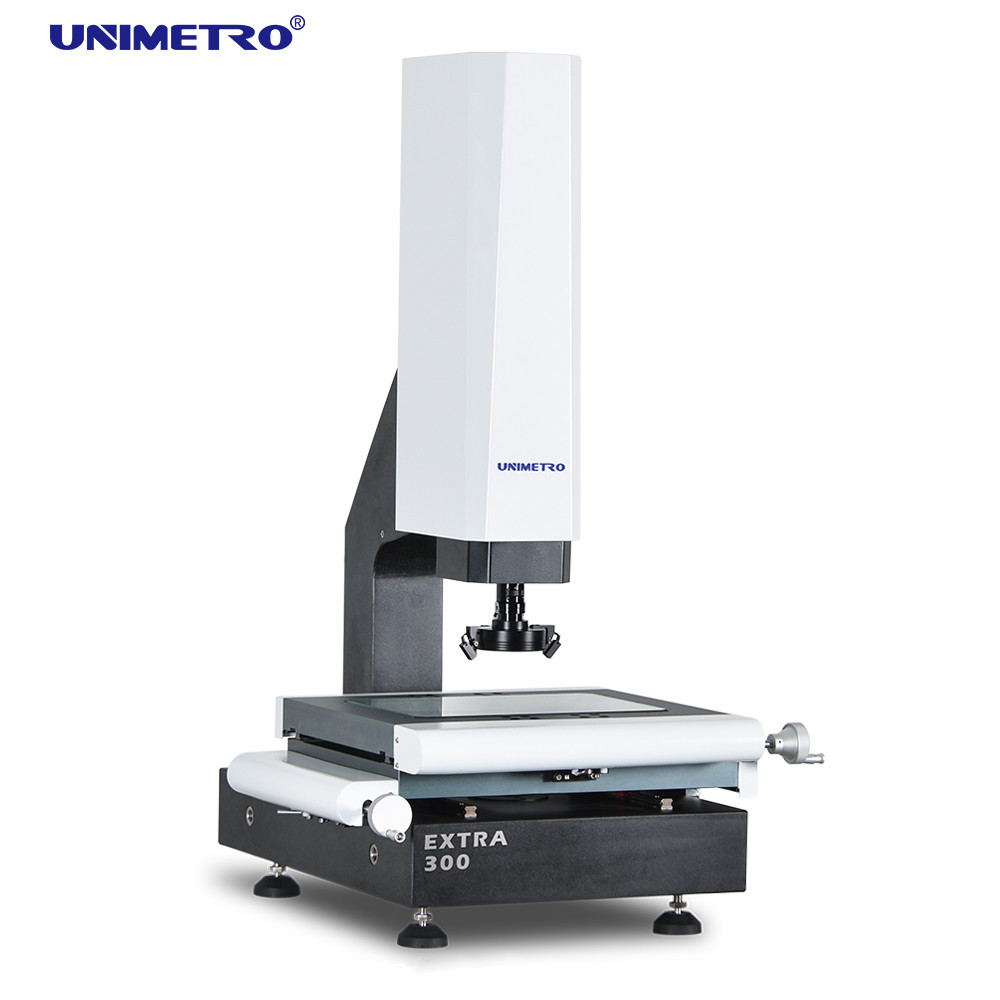

Máquina de medição de visão com iluminação de contorno LED, resposta rápida e controle motorizado do eixo Z 0

UNossas máquinas de medição de visão possuem os recursos abaixo:
► Base e coluna em granito, excelente estabilidade;
► O eixo Z adota guia linear de alta precisão e sistema de controle servo motor para realizar foco automático, eliminar o erro de foco artificial e melhorar a precisão e estabilidade da medição;
► Estágio de trabalho em alumínio, torna o controle de movimento de reação rápida e flexível;
► Fonte de luz de superfície LED programável de 3 anéis e 4 seções, sistema de fonte de luz de contorno LED paralelo de transmissão e o módulo de ajuste de luz integrado do software podem controlar livremente o brilho da luz em 3 anéis e 4 zonas.

Configuração de hardware

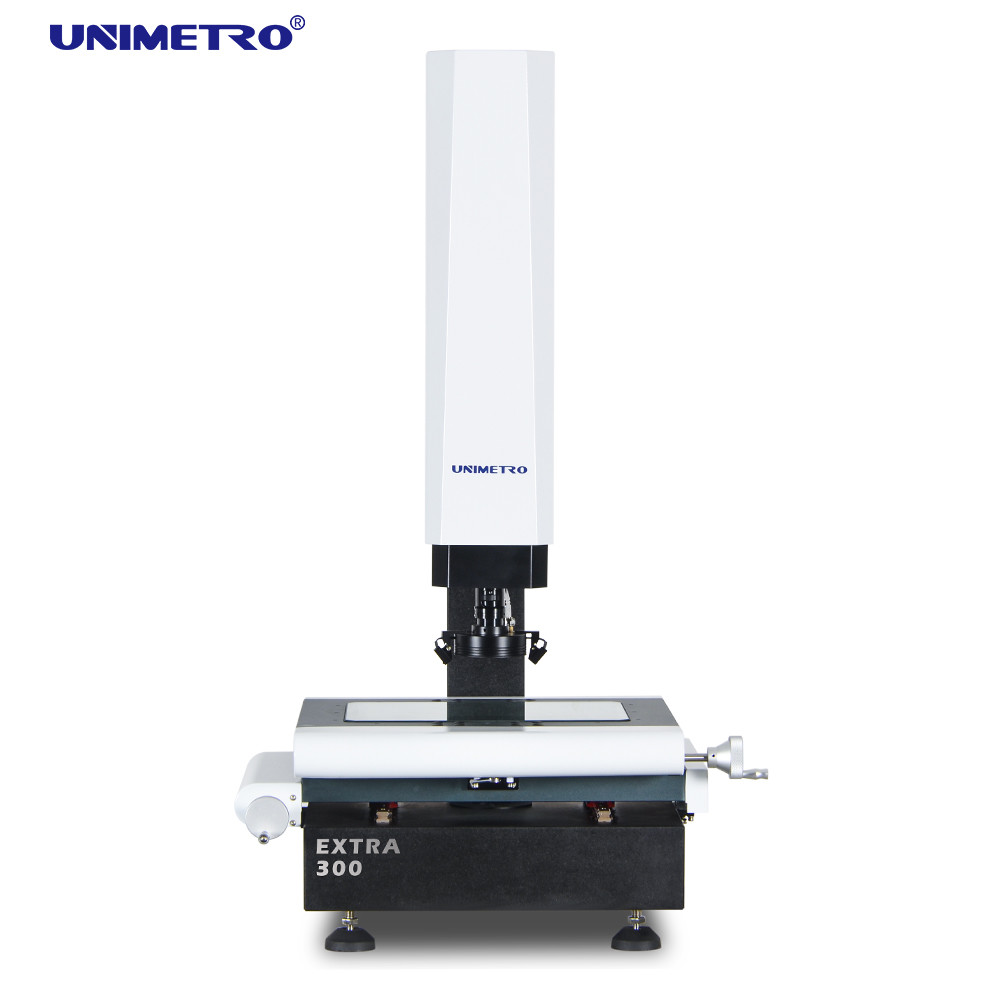

Máquina de medição de visão com iluminação de contorno LED, resposta rápida e controle motorizado do eixo Z 1

As configurações de nossas máquinas de medição de visão são as seguintes:
● Escalas lineares de 3 eixos com resolução de 0,5um
● Função de foco automático de alto desempenho
● Compatível com o apalpador Renishaw
● Estágio de trabalho em alumínio e anodização dura
● Controle de software de anel de luz LED de 3 anéis e 8 seções e programável
● Caminho de luz paralelo com controle de software de luz de contorno LED e programável
● Câmera digital HD de 1,2 megapixels
● Caixa de controle central integrada
● Controle motorizado do eixo Z
● Guia linear HIWIN
● Gerador de pulso manual para controle de movimento do eixo Z
● Com indicadores laser para posicionamento e foco auxiliares
● Lente zoom manual denteada de 0,7-4,5X com sensor de feedback de sinal de ampliação

Recursos do produto

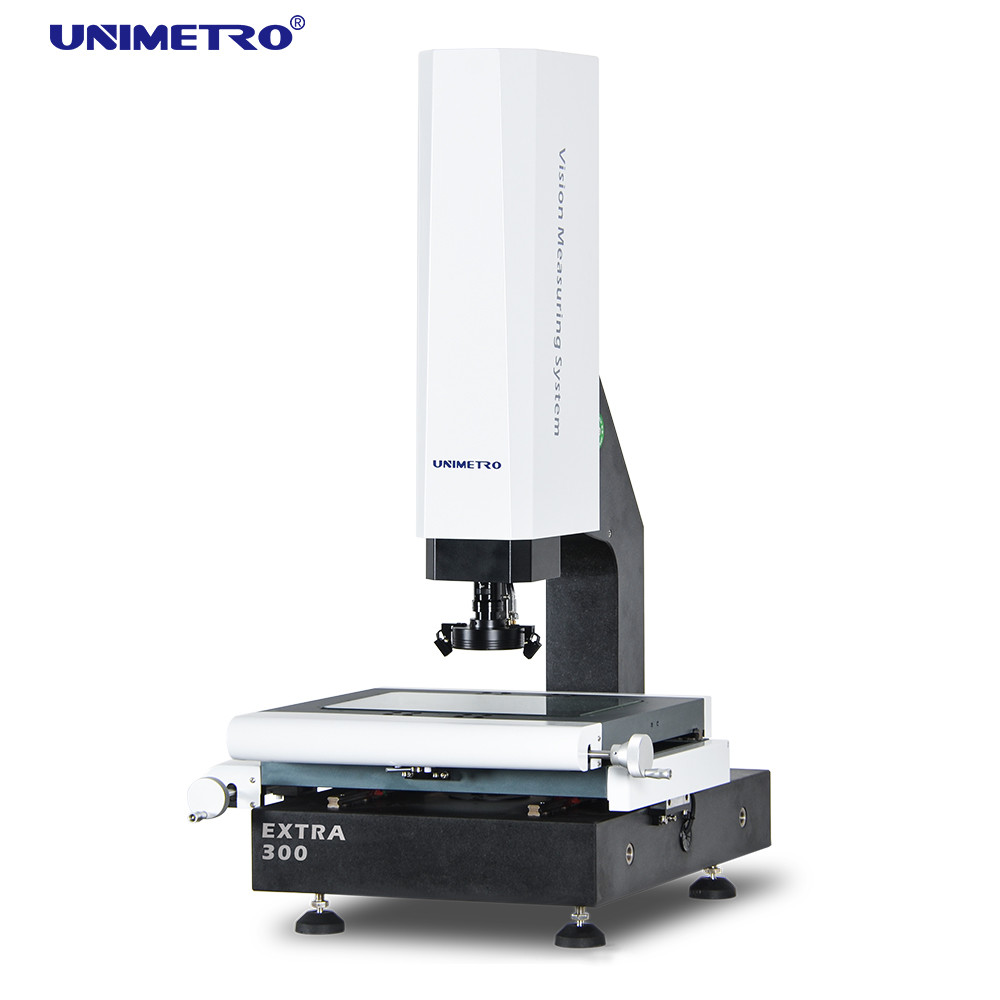

Máquina de medição de visão com iluminação de contorno LED, resposta rápida e controle motorizado do eixo Z 2

Nossas máquinas de medição de visão podem adicionar sonda para realizar a função 3D
● Calibração fácil
● Toque em vários ângulos
● Configuração rápida do sistema de coordenadas
● Compatível com a linha completa de pontas Renishaw
● Módulo CAD suportado (opcional)
● Saída de desenho 3D
● Sonda estrela compatível
● Medição de dimensão 3D
● Sonda de imagem e toque combinam medição
● Rack de sondas suportado (opcional)

Parâmetros

Os parâmetros de nossas máquinas de medição de visão são os que o gráfico abaixo mostra:

Modelo		200 extras	300 extras	400 EXTRAS	500 EXTRAS
Dimensão (mm)(CLA)		500540930	600740980	700840980	800940980
Faixa de medição (mm)(XYZ)		200100150	300200200	400300200	500400200
Precisão de medição (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Repetibilidade (μm)		2,5	2,5	2,5	3
Peso (kg)		140kg	190kg	240kg	290kg
Imagem e medição	CCD	200mm (pode ser aumentado de acordo com a necessidade do cliente)
	Lente	Lente zoom amassada manual 0,7-4,5X/lente zoom automático 1-10X
	Ampliação	18-195X (apenas para referência. Com câmeras e lentes diferentes, a ampliação será diferente.)
	Campo de visão	8,1 ~ 1,3 mm
	Distância de trabalho	108 mm
Resolução de escala linear		0,5 μm (0,1 μm para opção)
Sistema de condução		Controle manual do eixo X, Y, controle CNC de loop fechado do eixo Z e função AUTU FOCUS disponível
Iluminação		Luz de superfície de anel LED programável de 4 seções, luz de contorno LED paralela, luz de anel LED de 8 seções, coaxial, para opção

Função de software

O software UNIMETRO INSPECT3D possui UI amigável, fácil de aprender,

função poderosa, permite aos usuários obter medições rápidas e precisas.

O software oferece interface de usuário completa em inglês e também permite o desenvolvimento de novos idiomas.

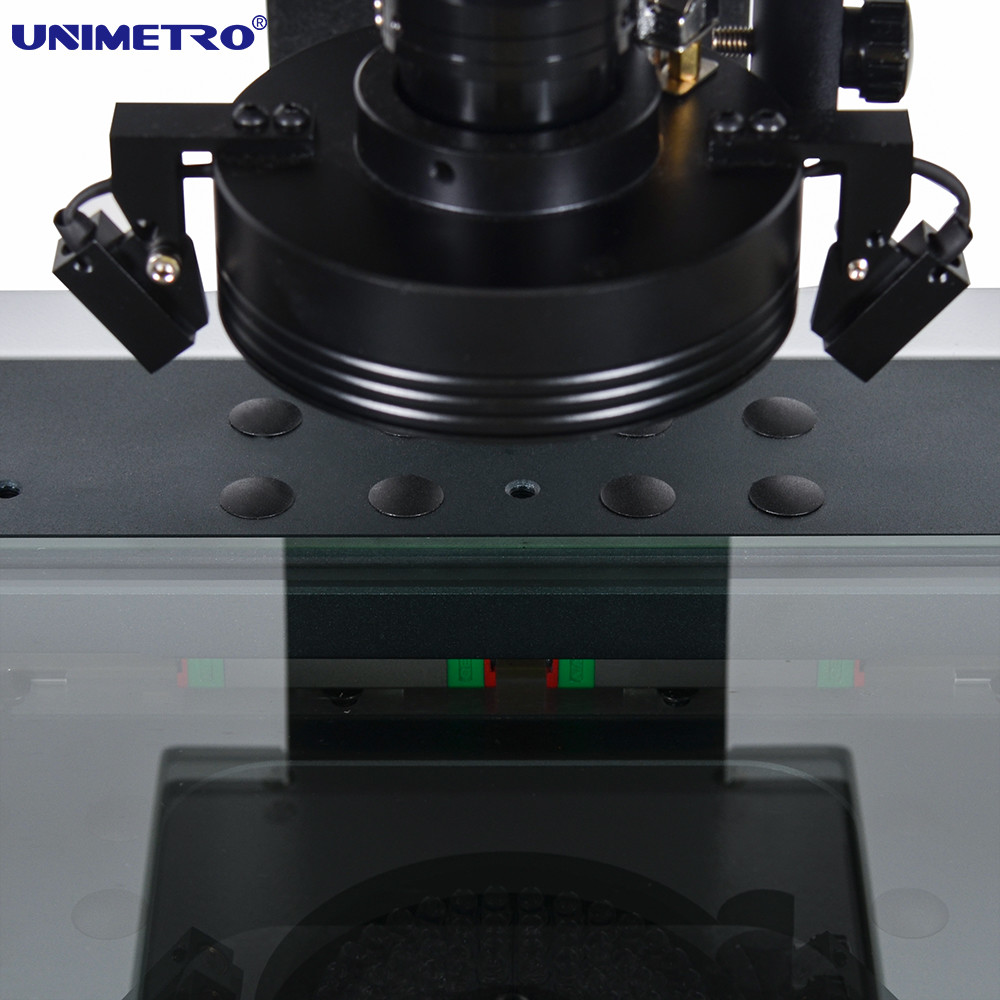

Máquina de medição de visão com iluminação de contorno LED, resposta rápida e controle motorizado do eixo Z 3

●Inserir arquivo CAD e medir
● Calibração fácil
● Insira arquivo CAD e meça
● Matriz de peças e medição macro
● Foco automático e medição de altura
● A função de navegação ajuda na localização rápida
● Poderosa função de medição geométrica
● Vários relatórios de dados e função de saída de dados gráficos
● Programa de usuário flexível
● Criação de elementos de referência
● Poderosa função de detecção de bordas
● Suporte a vários acessórios externos
● Cálculo automático da tolerância geométrica dos elementos
● Medir produções complicadas de forma rápida e conveniente

Informações da empresa

Nosso Cliente e Agente

Perguntas frequentes
Q1: você é uma fábrica ou empresa comercial?
A1: Somos uma fábrica e oferecemos a resposta mais rápida em 24 horas.
Q2: Qual é a sua empresa principalmente?
A2: Nós produzimos principalmente máquina de medição de visão, máquina de medição de coordenadas, acessórios CMM e VMM, etc.
Q3: Como escolher a especificação apropriada?
A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas.
Q4: Você aceita serviço personalizado?
A4: Tenha certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e temos melhorou muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto.

etiqueta:

Lugar de origem:	China
Marca:	Unimetro
Certificação:	CE, ISO
Número do modelo:	E300

Quantidade de ordem mínima:	1 conjunto
Preço:	usd5460-usd6300usd/set
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	15 dias
Termos de pagamento:	T/T
Habilidade da fonte:	30 grupos pelo mês
