Dimensão: | 600*740*980mm | escala de medição: | 300*200*200 |
---|---|---|---|
Precisão de medição: | 2.5+L/100 | Peso: | 190kg |
Repetibilidade: | 2.5μm | ||
Realçar: | Máquina de reação rápida da medida da visão,Máquina da medida da visão da linha central de Z,A máquina da medida da visão motorizou o controle |
Configuração de Hardeare

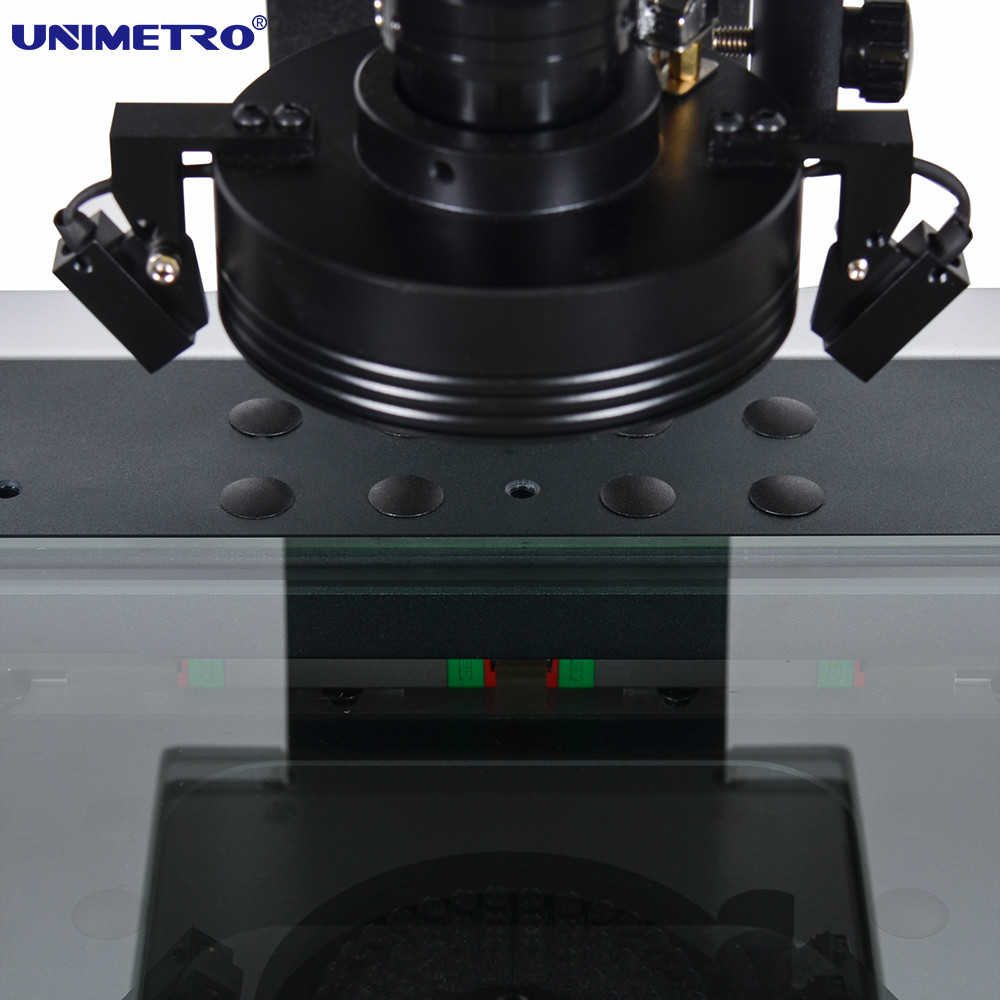

Os configuations de nossas máquinas de medição da visão são como abaixo: ●3 escalas lineares da definição da linha central 0.5um ●Função do foco do elevado desempenho auto ●Compatível com ponta de prova do toque de Renishaw ●Fase de alumínio do trabalho e anodização dura ●3 controle do software da luz do anel do diodo emissor de luz da seção dos anéis 8 e programável ●O diodo emissor de luz claro do trajeto contornam o controle claro do software e programáveis paralelos ●câmara digital do pixel HD de 1.2M ●Caixa de controle integrada do núcleo ●Controle motorizado linha central de Z ●Maneira linear do guia de HIWIN ●Gerador de pulso manual para o controle do movimento da linha central de Z ●Com os indicadores do laser para o posicionamento e a focalização auxiliares ●lente zoom 0.7-4.5X amolgada manual com o sensor do feedback do sinal da ampliação |
Características do produto
Nossas máquinas de medição da visão podem adicionar a ponta de prova para realizar a função 3d ●Calibração fácil ●Toque múltiplo do ângulo ●Ajuste rápido do sistema de coordenadas ●Compatível à linha completa de stylis de Renishaw ●Módulo do CAD apoiado (opcional) ●saída 3D de tiragem ●Ponta de prova da estrela compatível ●medição da dimensão 3D ●Medição da liga da ponta de prova da imagem e do toque ●Cremalheira da ponta de prova apoiada (opcional) |
Parâmetros
Nosso parâmetro de máquinas de medição da visão está tão abaixo das mostras da carta:

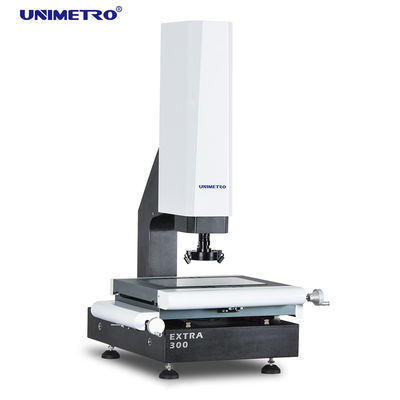

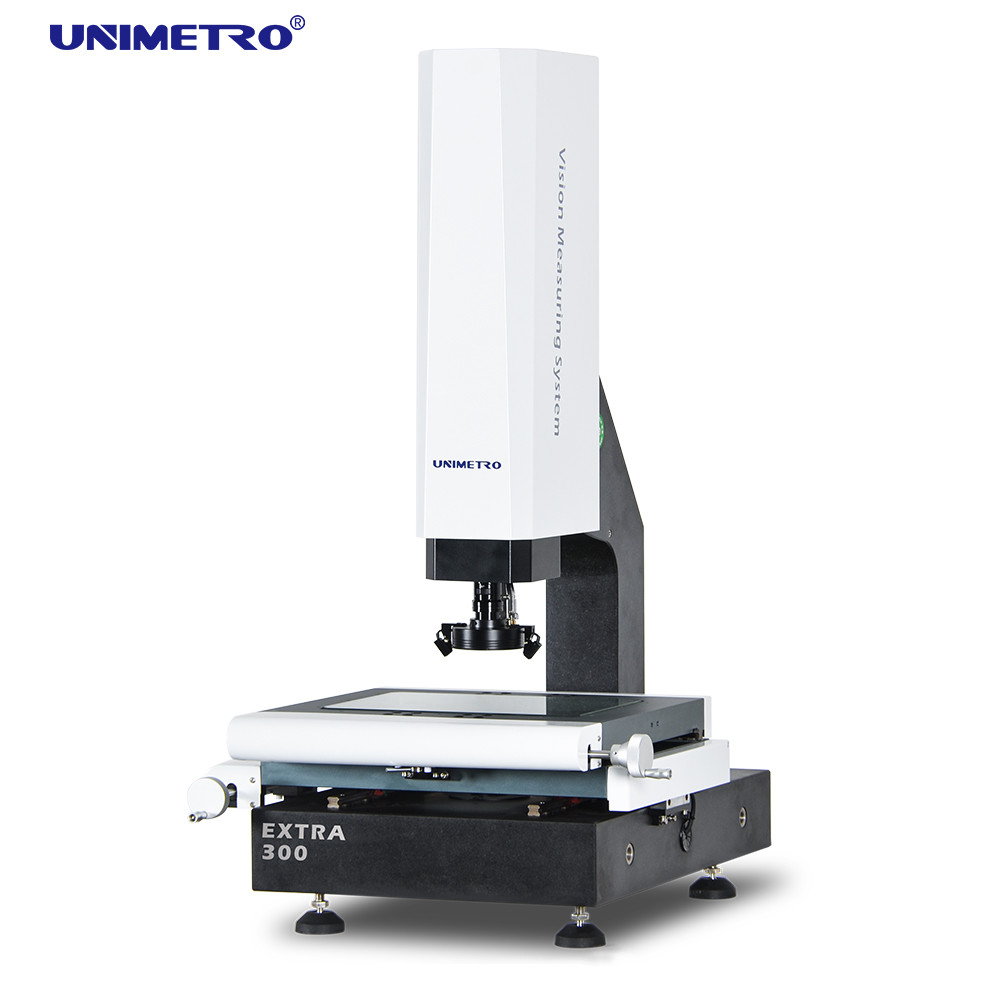

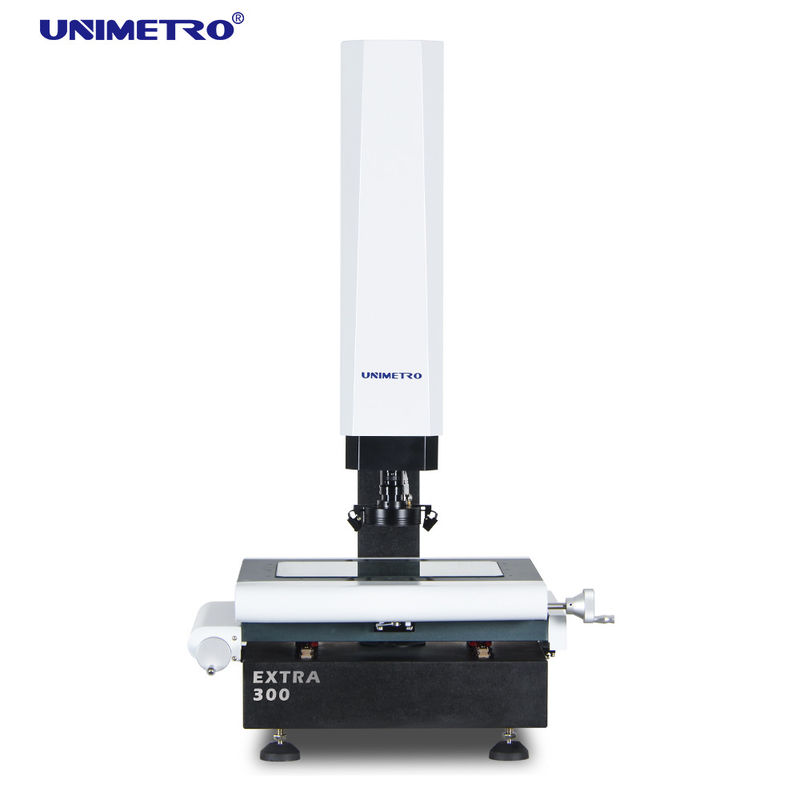

Modelo | ACRÉSCIMO 200 | ACRÉSCIMO 300 | ACRÉSCIMO 400 | ACRÉSCIMO 500 | |
Dimensão (milímetro) (L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Escala de medição (milímetro) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Precisão de medição (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
Repetibilidade (μm) | 2,5 | 2,5 | 2,5 | 3 | |
Peso (quilogramas) | 140kg | 190kg | 240kg | 290kg | |
Imagem e medição | CCD | 200mm (pode ser aumentado de acordo com as exigências dos clientes) | |||
Lente | Lente zoom amolgada manual 1-10X da lente zoom 0.7-4.5X/Auto | ||||
Ampliação | 18-195X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente. ) | ||||
Campo de visão | 8.1~1.3mm | ||||
Distância de funcionamento | 108mm | ||||
Definição linear da escala | 0,5 μm (0.1μm para a opção) | ||||
Sistema de condução | Conrol manual da linha central de X, de Y, de linha central de Z controle do CNC do fim-laço e funtion do FOCO de AUTU disponíveis | ||||
Iluminação | Luz de superfície do anel programável do diodo emissor de luz de 4 seções, luz paralela do contorno do diodo emissor de luz, luz do anel do diodo emissor de luz de 8 seções, coaxial, para a opção |
Função do software
●Arquivo entrado e medida do CAD
●Calibração fácil
●Arquivo entrado e medida do CAD
●Peças disposição e medição do macro
●Auto medição do foco e da altura
●A função de navegação ajuda a localização rápida
●Função de medição geométrica poderosa
●Relatórios múltiplos dos dados e função de saída gráfica dos dados
●Programa de usuário flexível
●Criando elementos da referência
●Borda poderosa que detecta a função
●Acessórios externos múltiplos de apoio
●Auto cálculo da tolerância geométrica dos elementos
●Produção complicada de medição rapidamente e convenientemente
Informações da empresa
Nosso Client&Agent
FAQ |
---|
Q1: São você uma fábrica ou a empresa comercial? |
A1: Nós somos uma fábrica e doação lhe da resposta a mais rápida em 24 horas. |
Q2: Que é sua empresa principalmente dentro? |
A2: Nós devemos principalmente produzir a máquina de medição da visão, máquina de medição coordenada, fixturesetc de CMM&VMM. |
Q3: Como escolher a especificação apropriada? |
A3: Contanto que você nos dissesse a variedade e o tamanho do produto a ser medido, nossa equipe profissional recomendá-lo-ia do instrumento de medição de especificações apropriadas. |
Q4: Você aceita o serviço personalizado? |
A4: Seja certo! Nós podemos fornecer não somente máquinas típicas, mas igualmente as máquinas personalizadas às necessidades do cliente. |
Q5: Que é seu período de garantia? |
A5: Nosso período de garantia do produto é 1 ano. Nossa qualidade de produto é muito estável, e nós temos melhorado muito em algumas peças frágeis. Você pode descansar assegurado de nossa qualidade de produto. |
