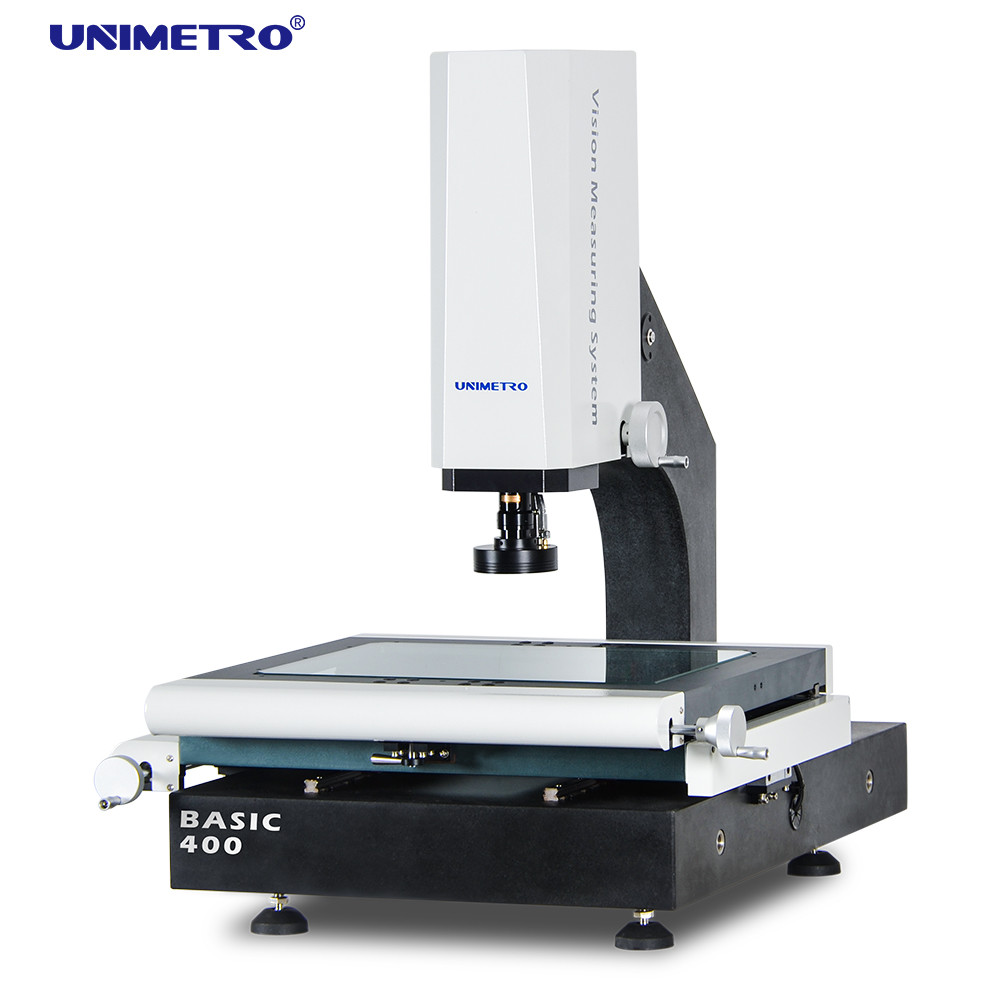

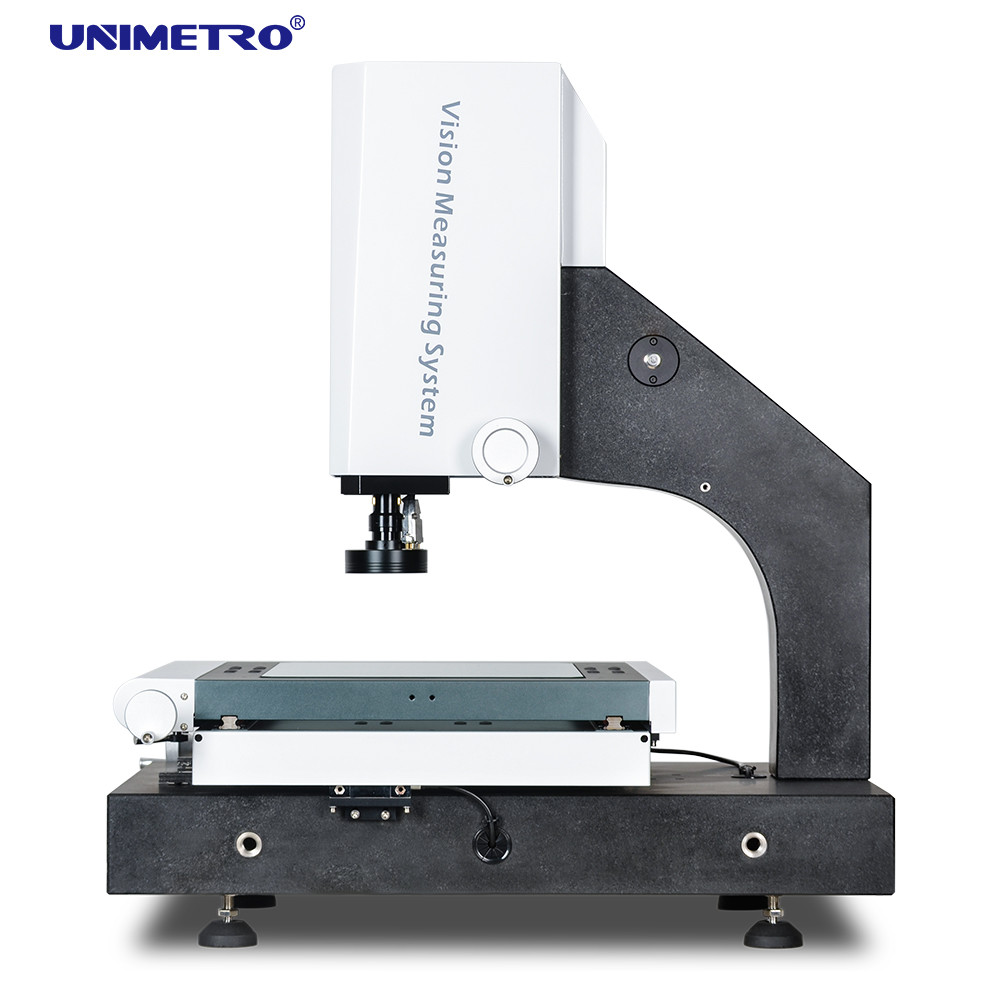

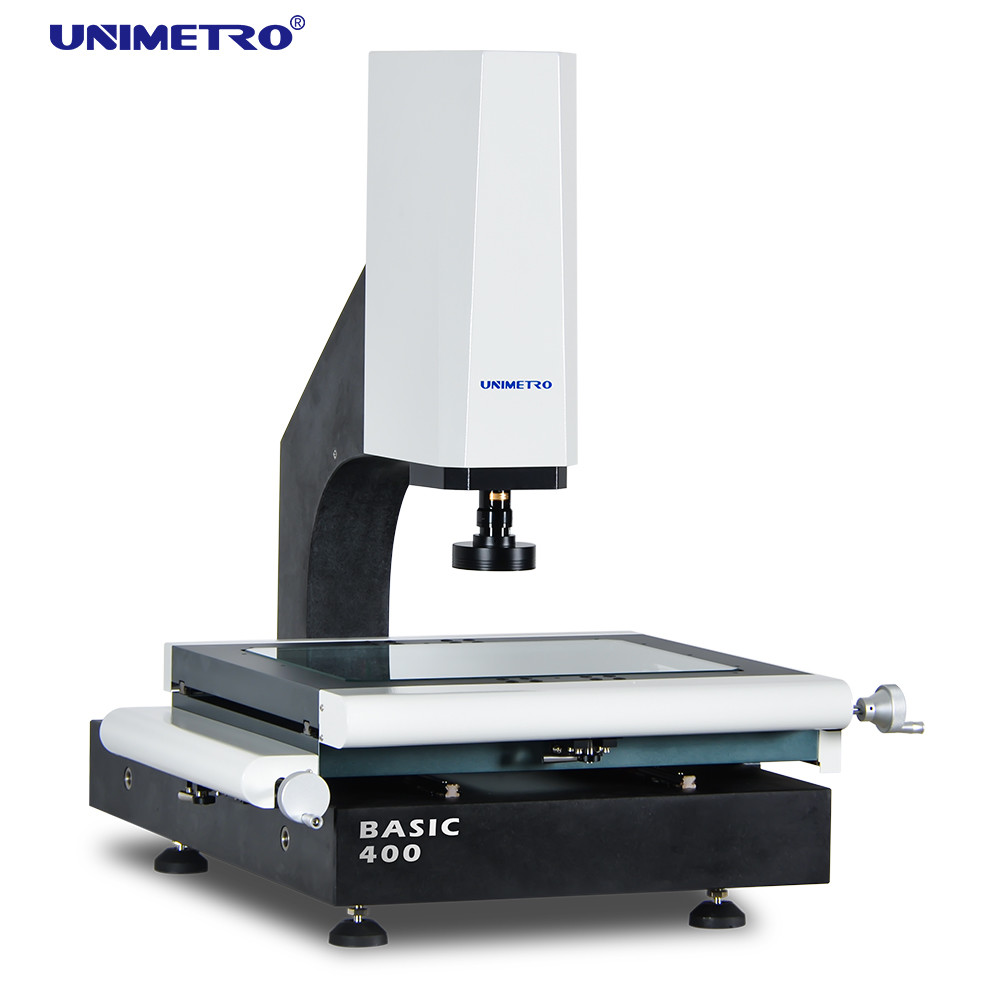

Equipamento de medição óptica de boa qualidade máquina de medição de visão manual vmm
a máquina de medição de visão manual pode ser operada conforme mostra o vídeo abaixo
Descrição
▶Base e coluna em granito, excelente estabilidade;
▶Estágio de trabalho em alumínio, torna o controle de movimento de reação rápida e flexível;
▶Usando guia linear HIWIN e trilho de guia linear de alta precisão, com estágio de trabalho de alumínio e processamento de superfície de anodização dura, garante o alto desempenho dinâmico e o uso do longo ciclo de vida da máquina.
▶O sistema de controle integrado, incorporado ao controle de movimento e todo o controle de sinal como iluminação e leitura de escala linear, garante que o desempenho da máquina seja extremamente estável.
◉ Escalas lineares de resolução de 0,5um de 3 eixos
◉ Função de foco automático de alto desempenho
◉ Compatível com apalpador Renishaw
◉ Estágio de trabalho em alumínio e anodização dura

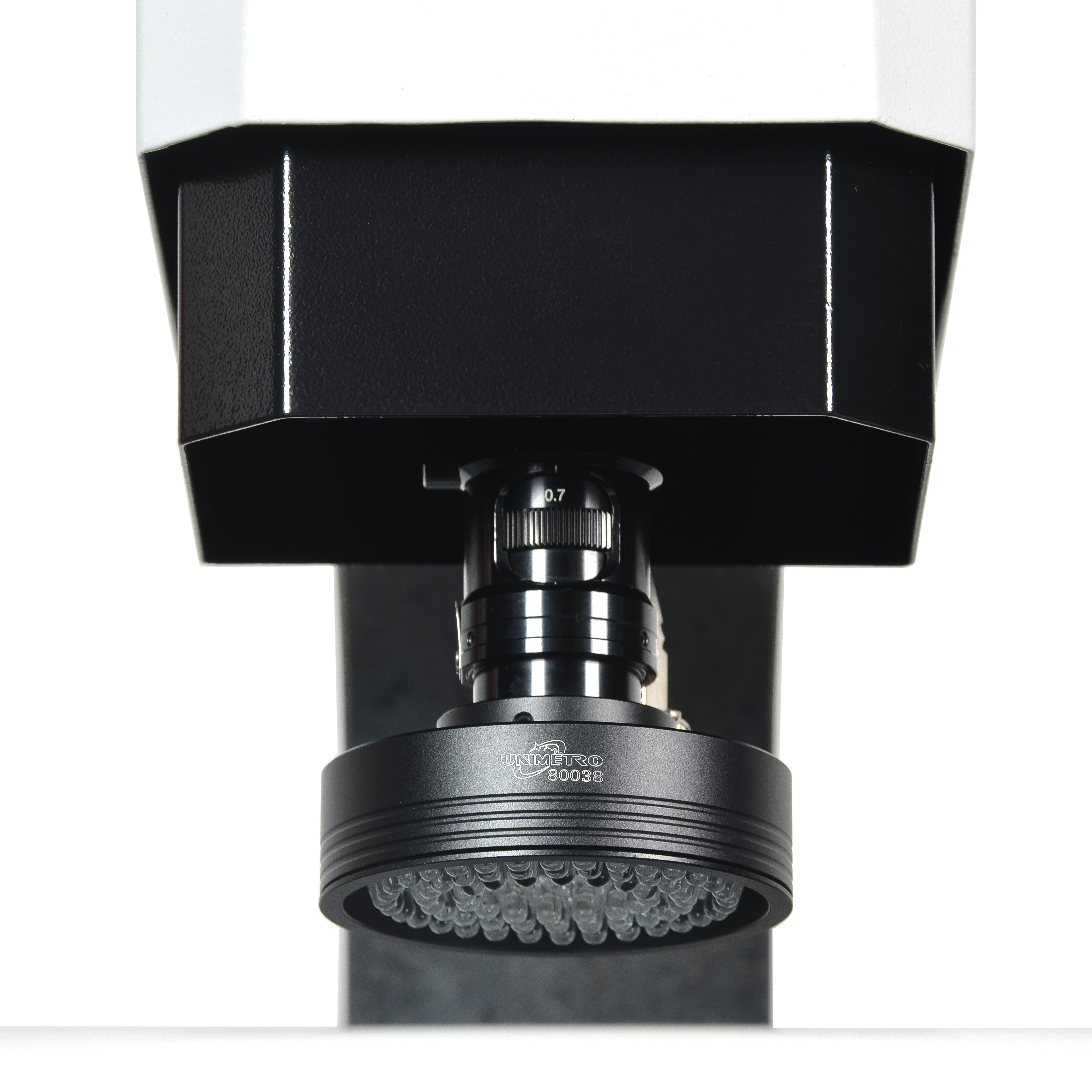

◉ Controle de software de anel de luz LED de 3 anéis e 8 seções e programável
◉ Controle de software de luz de contorno LED de caminho de luz paralelo e programável
◉ Câmera digital HD de 1,2M pixels
◉ Caixa de controle central integrada
◉ Controle motorizado do eixo Z
◉ Guia linear HIWIN
◉ Com indicadores laser para posicionamento e foco auxiliar

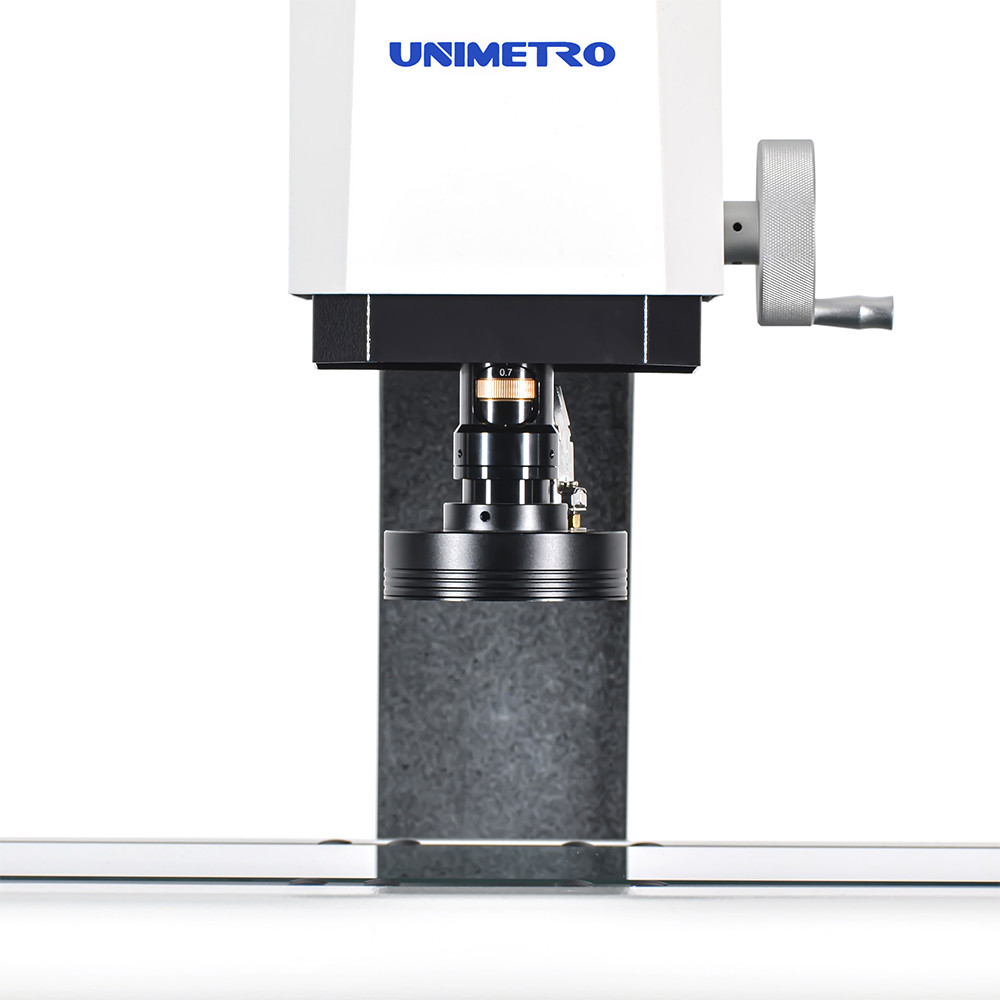

◉ Lente zoom amassada manual de 0,7-4,5X com sensor de feedback de sinal de ampliação
Recursos da sonda
Nossa máquina de medição de visão manualpode realizar a função 3D adicionando sonda.
◉ Calibração fácil
◉ Toque em vários ângulos
◉ Configuração rápida do sistema de coordenadas
◉ Compatível com a linha completa de pontas Renishaw
◉ Módulo CAD suportado (opcional)
◉ Saída de desenho 3D
◉ Compatível com sonda estrela
◉ Medição de dimensão 3D
◉ Medição combinada de imagem e sonda de toque
◉ Suporte para rack de sondas (opcional)
Parâmetros
| Modelo |
BÁSICO 200 |
BÁSICO 300 |
BÁSICO 400 |
BÁSICO 500 |
| Dimensão (mm)(C*L*A) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Faixa de medição (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisão de medição (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Repetibilidade (μm) |
2,5 |
2,5 |
2,5 |
3 |
| Peso (kg) |
140kg |
190kg |
240kg |
290kg |
| Imagem e medição |
CCD |
Câmera digital HD de 1,2M pixels |
| Lente |
Lente zoom amassada manual 0,7-4,5X com sensor de feedback de sinal de ampliação |
| Ampliação |
18-195X (apenas para referência. Com câmeras e lentes diferentes, a ampliação será diferente.) |
| Campo de visão |
8,1 ~ 1,3 mm |
| Distância de trabalho |
80mm |
| Resolução de escala linear |
0,5 μm (0,1 μm para opção) |
| Sistema de condução |
Controle manual dos eixos X, Y, Z |
| Iluminação |
Luz de superfície de anel LED programável de 4 seções, luz de contorno LED paralela, luz de anel LED de 8 seções, coaxial, para opção |
L está medindo o comprimento (mm), a precisão mecânica do eixo Z e a precisão do foco estão relacionadas à superfície da peça de trabalho. **A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.
Campo de visão (mm) = (diagonal*Horizontal*Vertical)
A objetiva 0,5X ou 2X está opcionalmente disponível e realiza a ampliação da imagem: 13X ~ 86X ou 52X ~ 344X.
Função de software
O software UNIMETRO INSPECT3D possui UI amigável, fácil de aprender,
função poderosa, permite aos usuários obter medições rápidas e precisas.
O software oferece interface de usuário completa em inglês e também permite o desenvolvimento de novos idiomas
◉ Insira arquivo CAD e meça
◉ Matriz de peças e medição macro
◉ Foco automático e medição de altura
◉ A função de navegação ajuda na localização rápida
◉ Poderosa função de medição geométrica
◉ Vários relatórios de dados e função de saída de dados gráficos
◉ Programa de usuário flexível
◉ Criação de elementos de referência
◉ Poderosa função de detecção de bordas
◉ Suporta vários acessórios externos
◉ Cálculo automático da tolerância geométrica dos elementos
◉ Medição de produção complicada de forma rápida e conveniente
Informações da empresa
Nosso Cliente e Agente
| Perguntas frequentes |
| Q1: você é uma fábrica ou empresa comercial? |
| A1: Somos uma fábrica e oferecemos a resposta mais rápida em 24 horas. |
| Q2: Qual é a sua empresa principalmente? |
| A2: Nós produzimos principalmente máquina de medição de visão, máquina de medição de coordenadas, acessórios CMM e VMM, etc. |
| Q3: Como escolher a especificação apropriada? |
| A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas. |
| Q4: Você aceita serviço personalizado? |
| A4: Tenha certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades do cliente. |
| Q5: Qual é o seu período de garantia? |
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e temos
melhorou muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto. |
