Kit de fixação de alumínio leve 6061 CMM para alinhamento de peças eletrónicas de alta precisão
Kit de fixação CMM de alta qualidade para máquinas de medição de coordenadas
A série de luminárias FlexFix é projetada para aplicações de medição de precisão em várias indústrias, incluindo eletrônica, aeroespacial, automotiva, plásticos e cuidados médicos.Compatível com todos os tamanhos e modelos de sistemas CMM e VMM, estas ferramentas aumentam a flexibilidade de medição, a repetibilidade e a padronização.
Sistema de fixação modular para aplicações CMM
Desenvolvida pela UNIMETRO, a série FlexFix melhora a reprodutibilidade e a precisão do processo de inspecção através de configurações de fixação rápidas e repetíveis.Este sistema modular se expande com as necessidades dos utilizadores para fornecer soluções completas de fixação para peças de qualquer tamanho, forma ou material.
O sistema dispõe de placas de fixação com acessórios roscados M8 em vários tamanhos normalizados,fabricado a partir de alumínio 6061 de alta precisão através de processos complexos para garantir a precisão e a fiabilidade do sistemaAs soluções podem ser montadas rapidamente sem ferramentas para aumentar o rendimento e eliminar atrasos de inspecção.
Escolhendo o seu kit de fixação

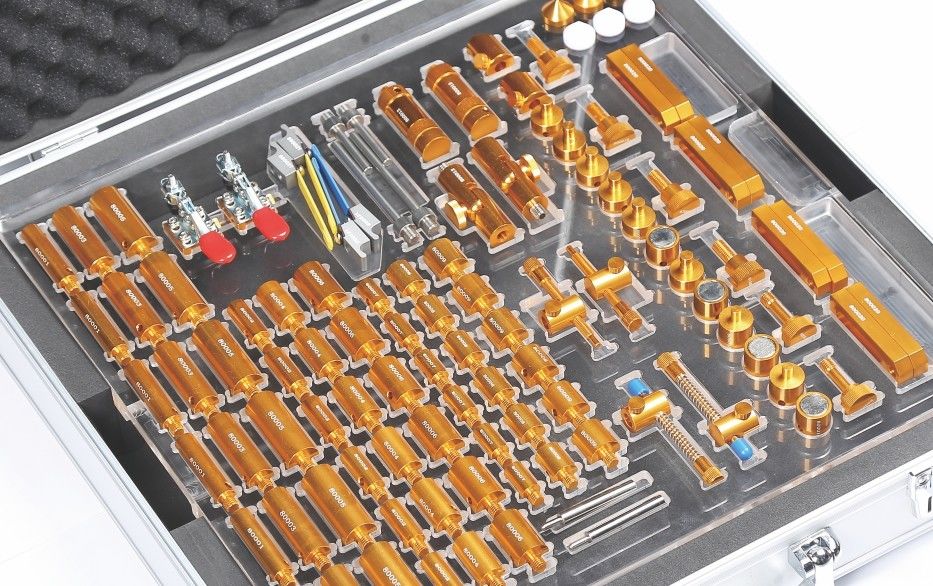

As luminárias CMM da série FlexFix estão disponíveis como kits de arranque contendo uma placa base e conjuntos de componentes completos.Escolha os tamanhos das placas de base de acordo com as dimensões da máquina CMM e os requisitos de medição.
Componentes de fixação CMM
Os componentes FlexFix são concebidos para manter as peças firmemente com a força mínima necessária, sem necessidade de ferramentas especiais.e elementos de prensagem com desenhos racionais que evitam danos ou distorções nas partes medidasO sistema flexível permite várias combinações de fixação e trajectórias claras de sonda de medição 3D.
Placas de base CMM
A fabricação envolve usinagem CNC, moagem de precisão, revestimento anodizado,e marcação a laser para garantir alta precisãoOs modelos são de tamanhos personalizados e padrões de buracos de rosca estão disponíveis.
Os padrões de grelha alfanumérica e os números visíveis das peças permitem aos utilizadores documentar as configurações registando a montagem e localização dos componentes, permitindo uma reprodução rápida e precisa para inspecções posteriores.
Tamanhos padrão das placas
400 × 300 mm, furos de fios M8
400 × 400 mm, furos de fios M8
500 × 500 mm, furos de fios M8
600 × 600 mm, furos de fios M8
Tamanhos personalizados disponíveis
Componentes e parâmetros do kit
| Ponto |
Marca |
QTY |
| 12×50 mm em impasse |
80001 |
3 |
| 12×30mm de impasse |
80002 |
3 |
| 16×50 mm de impasse |
80003 |
3 |
| 16×30mm de impasse |
80004 |
3 |
| 20×50 mm de impasse |
80005 |
3 |
| 20×30 mm de impasse |
80006 |
3 |
| 12×20mm de impasse |
80007 |
3 |
| 16 × 20 mm de impasse |
80008 |
3 |
| 20×20 mm em impasse |
80009 |
3 |
| Junção de pivô ajustável |
800012 |
2 |
| Estabilizador de tomada ajustável |
800013 |
2 |
| Magnético |
800014 |
4 |
| Pincel de paragem |
800015 |
2 |
| Adaptador |
800016 |
6 |
| Parafusos de base |
800017 |
2 |
| V post |
800018 |
2 |
| Parafusos |
800019 |
2 |
| Deslizador ajustável |
800020 |
2 |
| Grampos de tensão |
800021 |
4 |
| Suporte de pinças de curta tensão |
800023 |
2 |
| Suporte de pinças de longa tensão |
800024 |
2 |
| Cone |
800025 |
2 |
| Cone de nylon |
800026 |
2 |
| Parafusos |
800027 |
2 |
Perguntas Frequentes
É uma fábrica ou uma empresa comercial?
Somos uma fábrica e fornecemos respostas dentro de 24 horas.
O que a sua empresa fabrica principalmente?
Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas e fixadores CMM/VMM.
Como escolher a especificação adequada?
A nossa equipa de profissionais irá recomendar especificações adequadas com base na variedade do produto e nas exigências de medição.
Aceita serviço personalizado?
Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
Qual é o seu período de garantia?
Os nossos produtos vêm com uma garantia de um ano, temos melhores partes quebráveis para melhorar a estabilidade do produto e garantia de qualidade.
