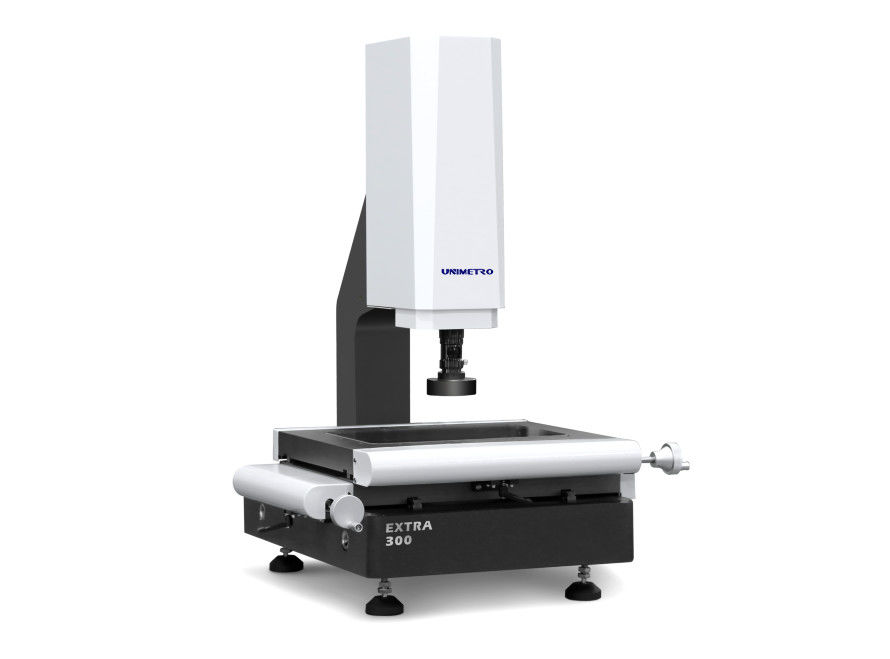

Name: Máquina ótica semi auto da inspeção para a medida do nivelamento
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Informação detalhada

Nome do produto:	Máquina de medição de visão	Z Movimento do eixo:	Motorizado
Z Controle de movimento do eixo:	Teclado, software	foco:	Automático
X, y Movimento:	Manual	Dimensão:	550540930mm
Faixa de medição:	200100150mm	Repetibilidade:	2.5um
Peso:	150kg	Resolução de escala linear:	0,5um (0,1um para opção)
câmera CCD:	Câmera HD CCD
Destacar:	Máquina ótica da inspeção para a medida do nivelamento , máquina ótica da inspeção 150kg , máquina da medida da visão 150kg

Descrição de produto

Máquina de inspecção óptica semiautomática para medição de planosidade

Funções

Descrição da máquina de inspecção óptica semiautomática

1) A Máquina de Inspecção Óptica é um instrumento utilizado para a medição precisa das dimensões físicas, com precisão até ao nível de micras.
2) Máquina de inspecção óptica uma Máquina VMM que utiliza a câmara para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.
3) A máquina de inspecção óptica semi-automática da série EXTRA é um instrumento importante utilizado no processo de controlo de qualidade dos seus produtos.torna os seus produtos mais competitivos.
4) A máquina de inspecção óptica semiautomática da série EXTRA foi concebida e desenvolvida pela UNIMETRO,que é um modelo popular adequado para a maioria da aplicação de medição de dimensão 2D precisa e usuários finais de diferentes indústrias, como Mold, Eletrônica, Semicondutor, Injeção de Plástico, Produtos 3C, Cuidados Médicos, Aviação...etc.
5) O eixo Z da máquina de inspecção óptica semi-automática da série EXTRA está configurado com um sistema de servo motor de circuito fechado, para obter um controlo de movimento de alta precisão e função de focagem automática,Os usuários são capazes de controlar o movimento do eixo Z e focar a imagem no software ou teclado, aumentam consideravelmente a eficiência de medição.

Área de aplicação da máquina de inspecção óptica semiautomática

a. Indústria dos moldes
b. Fabricação de automóveis
c. Indústria médica
d. Fabricação mecânica
e. Indústria digital 3C
f. Produção de PCB
E assim por diante

Configuração do Hardeare

Máquina ótica semi auto da inspeção para a medida do nivelamento 0

- 3 eixos, escalas lineares de resolução de 0,5 mm

Função de focagem automática de alto desempenho

Compatível com a sonda Renishaw

¢ Ponto de trabalho em alumínio e anodização dura

3 anéis 8 secção LED controle e programação

◉ Parallel light path LED contour light software control and programmable

Câmera digital HD de 1,2M pixels

¢ Caixa de controlo do núcleo integrada

O controlo motorizado do eixo Z

¢ Direcção linear HIWIN

O gerador de pulso manual para controlo do movimento do eixo Z

Com indicadores de laser para posicionamento e focagem auxiliares

Lente de zoom com dentadura manual de 0,7-4,5X com sensor de feedback de sinal de ampliação

Parâmetros

Modelo		Extra 200	EXTRA 300	EXTRA 400	Extra 500
Dimensão ((mm) ((LWH)		500540930	600740980	700840980	800940980
Intervalo de medição (mm)		200100150	300200200	400300200	500400200
Precisão de medição (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetitividade (μm)		2.5	2.5	2.5	3
Peso (kg)		140 kg	190 kg	240 kg	290 kg
Imagem e medição	CCD	200 mm (pode ser levantado de acordo com as exigências dos clientes)
	Lentes	Lente de zoom com dentadura manual 0,7-4,5X/Lente de zoom automático 1-10X
	Magnificação	18-195X (apenas para referência. Com câmera e lente diferentes, a ampliação será diferente.)
	Campo de visão	8.1~1.3 mm
	Distância de trabalho	108 mm
Resolução em escala linear		0.5 μm ((0,1 μm para opção)
Sistema de condução		Controle manual do eixo X, Y, controle CNC de circuito fechado do eixo Z e função AUTU FOCUS disponíveis
Iluminação		Lâmpada de superfície de anel LED de 4 secções programável, luz de contorno LED paralela, luz de anel LED de 8 secções, coaxial, opcional

Funções de software

O software UNIMETRO INSPECT3D é com interface fácil de usar, fácil de aprender,

Função potente, permite aos utilizadores obter uma medição rápida e precisa.

O software está oferecendo interface de usuário completa em inglês, também permite o desenvolvimento de novas línguas.

Input de arquivo CAD e medida

¢ Matriz de peças e medição de macro

- Foco automático e medição de altura

A função de navegação facilita a localização rápida

Função de medição geométrica potente

¢ Relatórios de dados múltiplos e função de saída de dados gráficos

¢ Programa de utilização flexível

Criação de elementos de referência

Função de detecção de bordas

¢ Suporte a vários acessórios externos

Calculo automático das tolerâncias geométricas dos elementos

¢ Medir a produção complexa de forma rápida e conveniente

Informações sobre a empresa

O nosso cliente e agente

Perguntas frequentes
Q1: Você é uma fábrica ou uma empresa comercial?
A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.
P2: Em que se dedica principalmente a sua empresa?
A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixturesetc.
P3: Como escolher a especificação adequada?
A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.
Q4: Você aceita serviço personalizado?
A: Certifique-se de que podemos fornecer não apenas máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável, e melhoramos muito em algumas partes quebráveis. Você pode ter certeza da qualidade do nosso produto.

etiqueta:

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE, ISO
Número do modelo:	Extra

Quantidade de ordem mínima:	1 conjunto
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	8~16days
Termos de pagamento:	L/C,T/T,D/P,Western Union,T/T,MoneyGram
Habilidade da fonte:	40 conjuntos por mês
