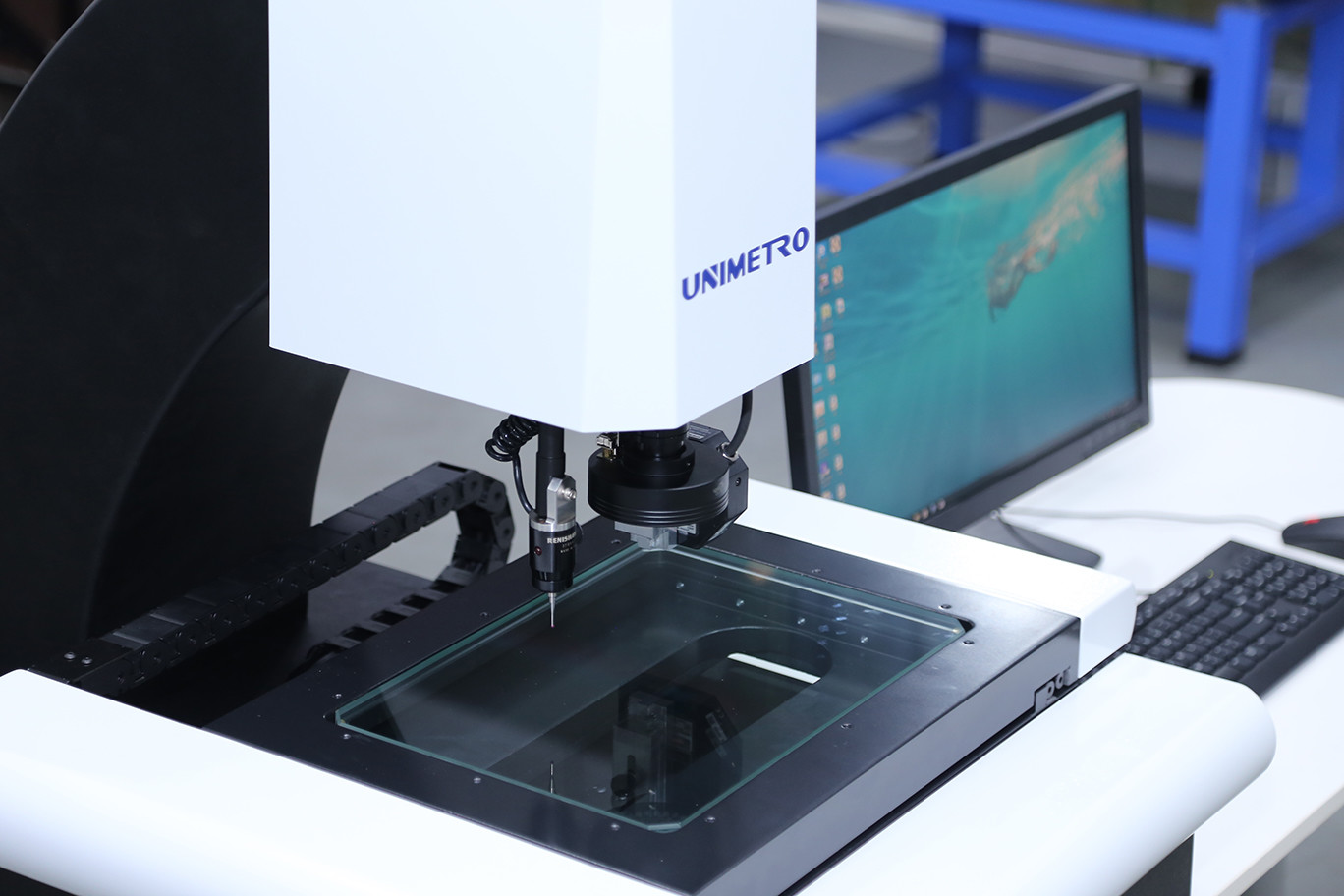

Sistema de Medição por Visão CNC com Controle Motorizado do Eixo Z para Inspeção VMM 2D
Sistema Econômico de Inspeção por Imagem CNC
O Sistema de Inspeção por Imagem é um instrumento utilizado para medição precisa de dimensões físicas com precisão de até nível de mícron. Esta máquina de medição por visão é um instrumento de medição óptica que utiliza uma câmera para capturar a imagem da peça, analisa os pixels da imagem e calcula dimensões 2D com software de medição.

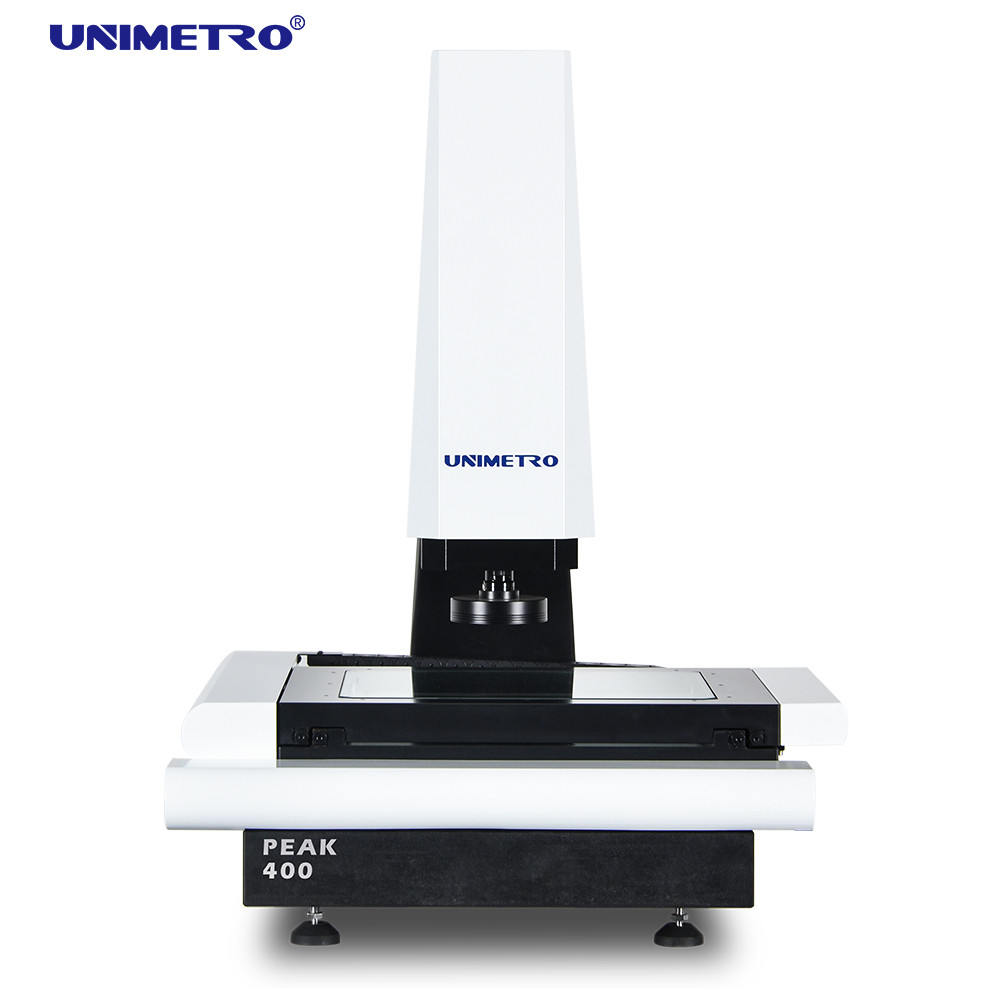

O Sistema de Inspeção por Imagem CNC é um poderoso dispositivo de medição de dimensões projetado para processos de controle de qualidade de produção em massa. Configurado com software poderoso que torna o processo de medição programável, os usuários podem alcançar medição de produtos de grande quantidade através de processos totalmente automáticos. A série PEAK é um modelo econômico de CNC de visão totalmente automático desenvolvido pela UNIMETRO.
O design simples e integrado nos permite construir a máquina com menor custo, mantendo alta precisão de medição e melhor desempenho. Os usuários podem desfrutar das vantagens de alta eficiência e economia de custos de mão de obra de uma máquina de medição CNC de visão completa a um preço muito competitivo.
Configuração de Hardware
Escalas lineares de 3 eixos com resolução de 0,5 µm
Função de foco automático de alto desempenho
Plataforma de trabalho em alumínio com anodização dura
Compatível com apalpador Renishaw (opcional)
Luz de anel LED de 3 anéis e 8 seções com controle de software e programável
Caminho de luz paralelo LED de contorno com controle de software e programável
Sensor de Deslocamento de Fibra Confocal (opcional)
Guia linear HIWIN
Controle motorizado do eixo Z
Caixa de controle central integrada
Câmera CCD de grau industrial
Gerador de pulso manual para controle de movimento do eixo Z
Indicadores a laser para posicionamento auxiliar e foco (opcional)
Lente zoom manual com entalhes de 0,7-4,5X com sensor de feedback de sinal de magnificação
Aplicações do Sistema de Inspeção por Imagem
- O Sistema de Inspeção por Imagem da série PEAK é compatível com a linha completa de sensores de medição por fibra Omron, oferecendo mais possibilidades para requisitos de medição precisa
- Medições estáveis de superfícies inclinadas ou curvas
- Medições estáveis de diferentes tipos de materiais
- Medições estáveis de superfícies lisas ou ásperas
- O Sistema de Inspeção por Imagem da série PEAK é compatível com o apalpador Renishaw como configuração opcional, permitindo que os usuários alcancem funções de medição 2D e 3D em uma única máquina
- O software pode calcular o deslocamento entre a lente óptica e o apalpador, garantindo que todos os resultados de medição estejam dentro de um sistema de coordenadas. Os resultados de medição podem ser exportados como desenho 3D para engenharia reversa
Funções de Software
O software UNIMETRO INSPECT3D apresenta uma interface de usuário amigável, é fácil de aprender e oferece funções poderosas que permitem aos usuários alcançar medições rápidas e precisas. O software oferece uma interface de usuário totalmente em inglês e também permite o desenvolvimento de novos idiomas.
- Entrada de arquivo CAD e medição
- Matriz de peças e medição macro
- Foco automático e medição de altura
- A função de navegação ajuda na localização rápida
- Poderosa função de medição geométrica
- Múltiplos relatórios de dados e função de saída de dados gráficos
- Programa de usuário flexível
- Criação de elementos de referência
- Poderosa função de detecção de bordas
- Suporte a múltiplos acessórios externos
- Cálculo automático da tolerância geométrica dos elementos
- Medição de produção complicada de forma rápida e conveniente
Parâmetros Técnicos
| Modelo |
PEAK 300 |
PEAK 400 |
| Dimensão (mm) (C*L*A) |
850*650*1060 |
1000*800*1080 |
| Faixa de Medição (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Precisão (µm) |
3+L/200 |
3+L/200 |
| Repetibilidade (µm) |
3 |
3 |
| Peso (kg) |
120 |
150 |
| Câmera |
Câmera CCD analógica de grau industrial e placa de vídeo SV2000E |
| Lente |
Lente zoom manual com entalhes 0,7-4,5X / Lente zoom manual 0,7-4,5X com feedback de sinal (Opcional) / Lente zoom automático (Opcional) |
| Magnificação |
18-188X (Diferentes combinações de câmera e lente levam a diferentes faixas de magnificação) |
| FOV |
8,1-1,3mm (Diferentes combinações de câmera e lente levam a diferentes faixas de FOV) |
| Distância de Trabalho |
108mm |
| Resolução das escalas lineares |
0,0005mm |
| Iluminação |
Luz de anel de superfície programável de 3 anéis e 8 seções, luz de contorno paralela programável |
