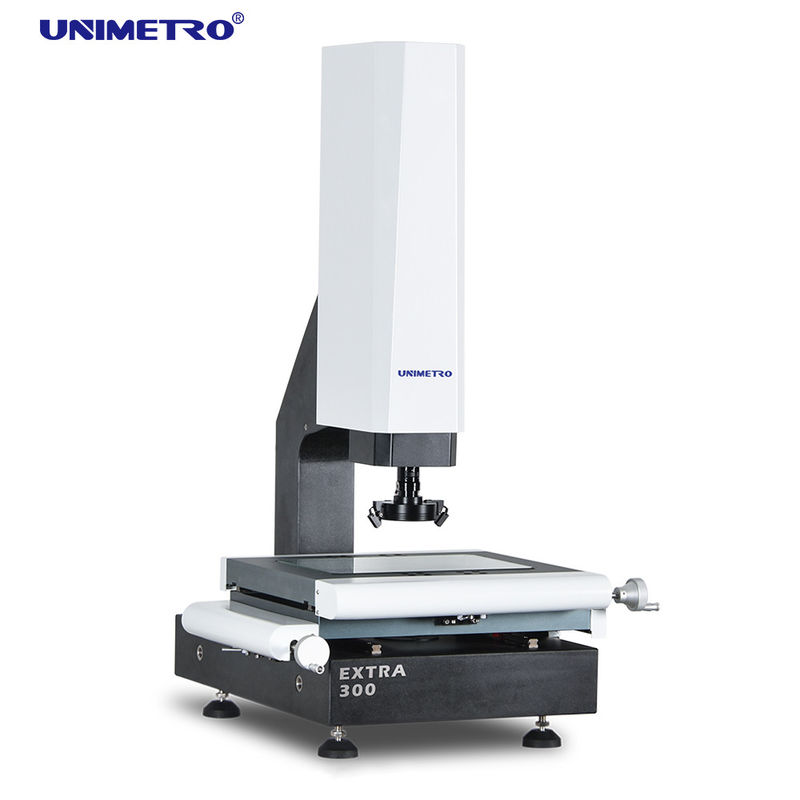

Name: Medição Dimensional Física Precisa da Máquina VMM da Série EXTRA para Diversas Indústrias
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Informação detalhada

Nome do produto:	Máquina de medição de visão	Z Movimento do eixo:	Motorizado
Z Controle de movimento do eixo:	Teclado, software	foco:	Automático
X, y Movimento:	Manual	Dimensão:	600740980mm
Faixa de medição:	300200200mm	Repetibilidade:	2.5um
Peso:	190Kg	Resolução de escala linear:	0,5um (0,1um para opção)
câmera CCD:	Câmera HD CCD
Destacar:	vmm sistema de medida ótico , Sistema VMM semi auto , Sistema da indústria VMM do molde

Descrição de produto

Sistema de medição óptico para controlo de quatlidade

Descrição do sistema

1) A máquina VMM é um instrumento utilizado para medição precisa das dimensões físicas, com precisão até ao nível de micrômetro.
2) Máquina VMM: instrumento de medição óptico que utiliza a câmara para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.
3) A máquina VMM da série EXTRA é um instrumento importante usado no processo de controle de qualidade dos seus produtos.
4) A máquina VMM da série EXTRA é projetada e desenvolvida pela UNIMETRO, que é um modelo popular adequado para a maioria das aplicações de medição de dimensão 2D precisa e usuários finais de diferentes indústrias,como MoldeEletrónica, semicondutores, injecção de plástico, produtos 3C, cuidados médicos, aviação...etc.
5) O eixo Z da máquina VMM da série EXTRA está configurado com um sistema de servo motor de circuito fechado, para obter um controlo de movimento de alta precisão e função de autofoco,Os usuários são capazes de controlar o movimento do eixo Z e focar a imagem no software ou teclado, aumentam consideravelmente a eficiência de medição.

Configuração do hardware

Medição Dimensional Física Precisa da Máquina VMM da Série EXTRA para Diversas Indústrias 0

- 3 eixos, escalas lineares de resolução de 0,5 mm

Função de focagem automática de alto desempenho

Compatível com a sonda Renishaw

¢ Ponto de trabalho em alumínio e anodização dura

3 anéis 8 secção LED controle e programação

◉ Parallel light path LED contour light software control and programmable

Câmera digital HD de 1,2M pixels

¢ Caixa de controlo do núcleo integrada

O controlo motorizado do eixo Z

¢ Direcção linear HIWIN

O gerador de pulso manual para controlo do movimento do eixo Z

Com indicadores de laser para posicionamento e focagem auxiliares

Lente de zoom com dentadura manual de 0,7-4,5X com sensor de feedback de sinal de ampliação

¢ Calibração fácil

¢ Toque de ângulo múltipla

¢ Configuração do sistema de coordenadas rápidas

Compativel com toda a linha de estilos Renishaw

Modulo CAD suportado (opcional)

️ Produção de desenhos 3D

Compatível com sonda estelar

Medidas de dimensão 3D

¢ Medidas combinadas de imagem e de toque

◉ Probe rack supported(Optional)

Parâmetros

Modelo		Extra 200	EXTRA 300	EXTRA 400	Extra 500
Dimensão ((mm) ((LWH)		500540930	600740980	700840980	800940980
Intervalo de medição (mm)		200100150	300200200	400300200	500400200
Precisão de medição (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetitividade (μm)		2.5	2.5	2.5	3
Peso (kg)		140 kg	190 kg	240 kg	290 kg
Imagem e medição	CCD	200 mm (pode ser levantado de acordo com as exigências dos clientes)
	Lentes	Lente de zoom com dentadura manual 0,7-4,5X/Lente de zoom automático 1-10X
	Magnificação	18-195X (apenas para referência. Com câmera e lente diferentes, a ampliação será diferente.)
	Campo de visão	8.1~1.3 mm
	Distância de trabalho	108 mm
Resolução em escala linear		0.5 μm ((0,1 μm para opção)
Sistema de condução		Controle manual do eixo X, Y, controle CNC de circuito fechado do eixo Z e função AUTU FOCUS disponíveis
Iluminação		Lâmpada de superfície de anel LED de 4 secções programável, luz de contorno LED paralela, luz de anel LED de 8 secções, coaxial, opcional

Funções de software

Medição Dimensional Física Precisa da Máquina VMM da Série EXTRA para Diversas Indústrias 1

Input de arquivo CAD e medida

¢ Matriz de peças e medição de macro

- Foco automático e medição de altura

A função de navegação facilita a localização rápida

Função de medição geométrica potente

¢ Relatórios de dados múltiplos e função de saída de dados gráficos

¢ Programa de utilização flexível

Criação de elementos de referência

Função de detecção de bordas

¢ Suporte a vários acessórios externos

Calculo automático das tolerâncias geométricas dos elementos

¢ Medir a produção complexa de forma rápida e conveniente

Informações sobre a empresa

O nosso cliente e agente

Perguntas frequentes
Q1: Você é uma fábrica ou uma empresa comercial?
A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.
P2: Em que se dedica principalmente a sua empresa?
A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixturesetc.
P3: Como escolher a especificação adequada?
A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.
Q4: Você aceita serviço personalizado?
A: Certifique-se de que podemos fornecer não apenas máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A: Nosso período de garantia do produto é de 1 ano. A qualidade dos nossos produtos é garantida.

etiqueta:

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE, ISO
Número do modelo:	Extra

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	5~15days
Termos de pagamento:	L/C,T/T,T/T,Western Union,MoneyGram
Habilidade da fonte:	40
