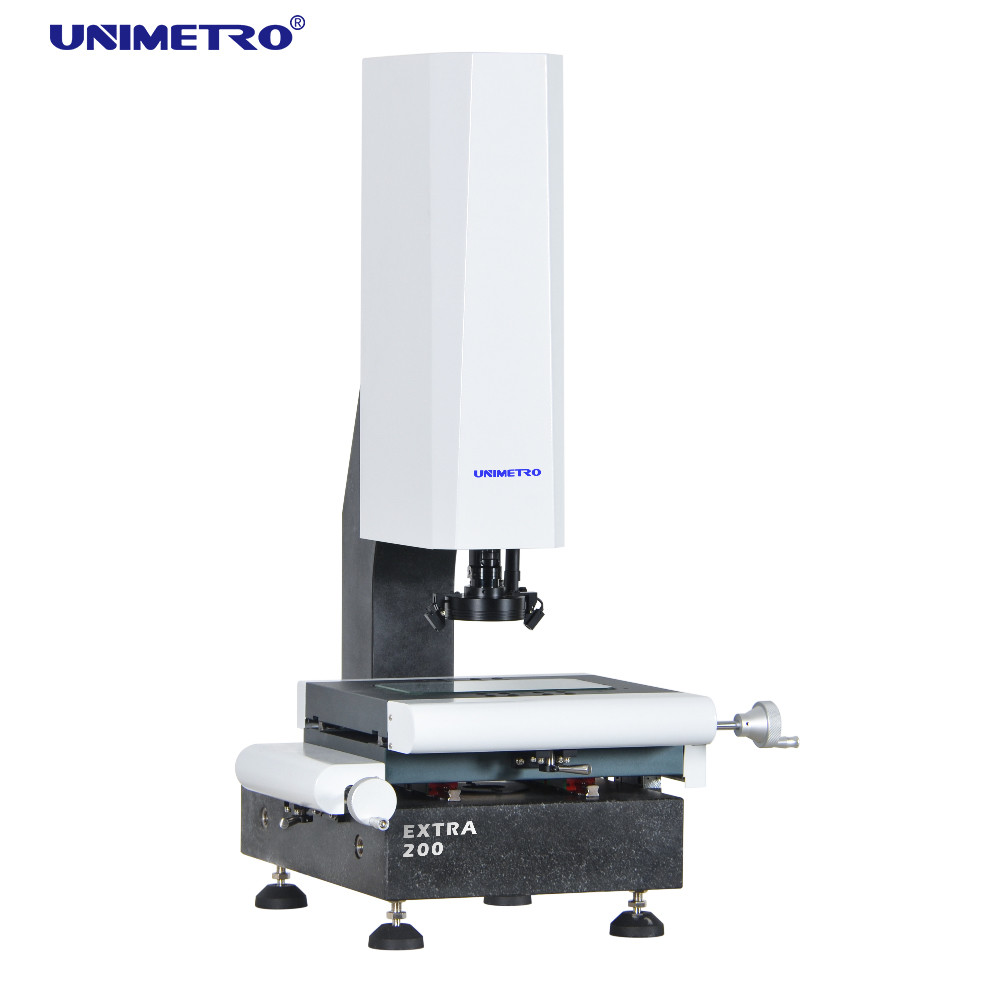

Name: Sistema de medição de visão da série UNIMETRO EXTRA com foco automático no eixo Z para medição dimensional 2D precisa
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Informação detalhada

Nome do produto:	Máquina de medição de visão	Z Movimento do eixo:	Motorizado
Z Controle de movimento do eixo:	Teclado, software	foco:	Automático
X, y Movimento:	Manual	Dimensão:	550540930mm
Faixa de medição:	200100150mm	Repetibilidade:	2.5um
Peso:	150kg	Resolução de escala linear:	0,5um (0,1um para opção)
câmera CCD:	Câmera HD CCD
Destacar:	Equipamento de medida da visão , equipamento de medida da visão 150kg , Equipamento de medida da visão da precisão nivelada do mícron

Descrição de produto

Equipamento de medida manual da visão para a medida da altura com auto foco da linha central Z

Características

1) A Máquina de Medição de Visão é um instrumento usado para medição precisa de dimensões físicas, precisão de até nível mícron.
2) Máquina de Medição de Visão, um instrumento de medição óptica que utiliza a câmera para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.
3) A Máquina de Medição de Visão da série EXTRA é um instrumento importante usado no processo de controle de qualidade de seus produtos. Garante a precisão das dimensões dos seus produtos, tornando-os mais competitivos.
4) A máquina de medição de visão da série EXTRA foi projetada e desenvolvida pela UNIMETRO, que é um modelo popular adequado para a maioria das aplicações precisas de medição de dimensões 2D e usuários finais de diferentes setores, como moldes, eletrônicos, semicondutores, injeção de plástico, produtos 3C, cuidados médicos, aviação... etc.
5) O eixo Z da máquina de medição de visão da série EXTRA é configurado com sistema servo motor de circuito fechado, para obter controle de movimento de alta precisão e função de foco automático, os usuários são capazes de controlar o movimento do eixo Z e o foco da imagem no software ou teclado, aumentar altamente a eficiência de medição.

Área de aplicação de equipamentos de medição de visão

um. Indústria de moldes
b. Fabricação de automóveis
c. Indústria médica
d. Fabricação mecânica
e. Indústria digital 3C
f. Produção de PCB
Etc.

Configuração de hardware

◉ Escalas lineares de resolução de 0,5um de 3 eixos

◉ Função de foco automático de alto desempenho

◉ Compatível com apalpador Renishaw

◉ Estágio de trabalho em alumínio e anodização dura

◉ Controle de software de anel de luz LED de 3 anéis e 8 seções e programável

◉ Controle de software de luz de contorno LED de caminho de luz paralelo e programável

◉ Câmera digital HD de 1,2M pixels

◉ Caixa de controle central integrada

◉ Controle motorizado do eixo Z

◉ Guia linear HIWIN

◉ Gerador de pulso manual para controle de movimento do eixo Z

◉ Com indicadores laser para posicionamento e foco auxiliar

◉ Lente zoom amassada manual de 0,7-4,5X com sensor de feedback de sinal de ampliação

◉ Calibração fácil

◉ Toque em vários ângulos

◉ Configuração rápida do sistema de coordenadas

◉ Compatível com a linha completa de pontas Renishaw

◉ Módulo CAD suportado (opcional)

◉ Saída de desenho 3D

◉ Compatível com sonda estrela

◉ Medição de dimensão 3D

◉ Medição combinada de imagem e sonda de toque

◉ Suporte para rack de sondas (opcional)

Parâmetros

Modelo		200 extras	300 extras	400 EXTRAS	500 EXTRAS
Dimensão (mm)(CLA)		500540930	600740980	700840980	800940980
Faixa de medição (mm)(XYZ)		200100150	300200200	400300200	500400200
Repetibilidade (μm)		2,5	2,5	2,5	3
Peso (kg)		140kg	190kg	240kg	290kg
Imagem e medição	CCD	200mm (pode ser aumentado de acordo com a necessidade do cliente)
	Lente	Lente zoom amassada manual 0,7-4,5X/lente zoom automático 1-10X
	Ampliação	18-195X (apenas para referência. Com câmeras e lentes diferentes, a ampliação será diferente.)
	Campo de visão	8,1 ~ 1,3 mm
	Distância de trabalho	108 mm
Resolução de escala linear		0,5 μm (0,1 μm para opção)
Sistema de condução		Controle manual do eixo X, Y, controle CNC de loop fechado do eixo Z e função AUTU FOCUS disponível
Iluminação		Luz de superfície de anel LED programável de 4 seções, luz de contorno LED paralela, luz de anel LED de 8 seções, coaxial, para opção

Funções de software

função poderosa, permite aos usuários obter medições rápidas e precisas.

O software oferece interface de usuário completa em inglês e também permite o desenvolvimento de novos idiomas.

◉ Insira arquivo CAD e meça

◉ Matriz de peças e medição macro

◉ Foco automático e medição de altura

◉ A função de navegação ajuda na localização rápida

◉ Poderosa função de medição geométrica

◉ Vários relatórios de dados e função de saída de dados gráficos

◉ Programa de usuário flexível

◉ Criação de elementos de referência

◉ Poderosa função de detecção de bordas

◉ Suporta vários acessórios externos

◉ Cálculo automático da tolerância geométrica dos elementos

◉ Medição de produção complicada de forma rápida e conveniente

Informações da empresa

Nosso Cliente e Agente

Perguntas frequentes
Q1: você é uma fábrica ou empresa comercial?
A1: Somos uma fábrica e oferecemos a resposta mais rápida em 24 horas.
Q2: Qual é a sua empresa principalmente?
A2: Nós produzimos principalmente máquina de medição de visão, máquina de medição de coordenadas, acessórios CMM e VMM, etc.
Q3: Como escolher a especificação apropriada?
A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas.
Q4: Você aceita serviço personalizado?
A4: Tenha certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nossa garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e temos melhorou muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto.

etiqueta:

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE, ISO
Número do modelo:	Extra

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	5~15days
Termos de pagamento:	L/C,T/T
