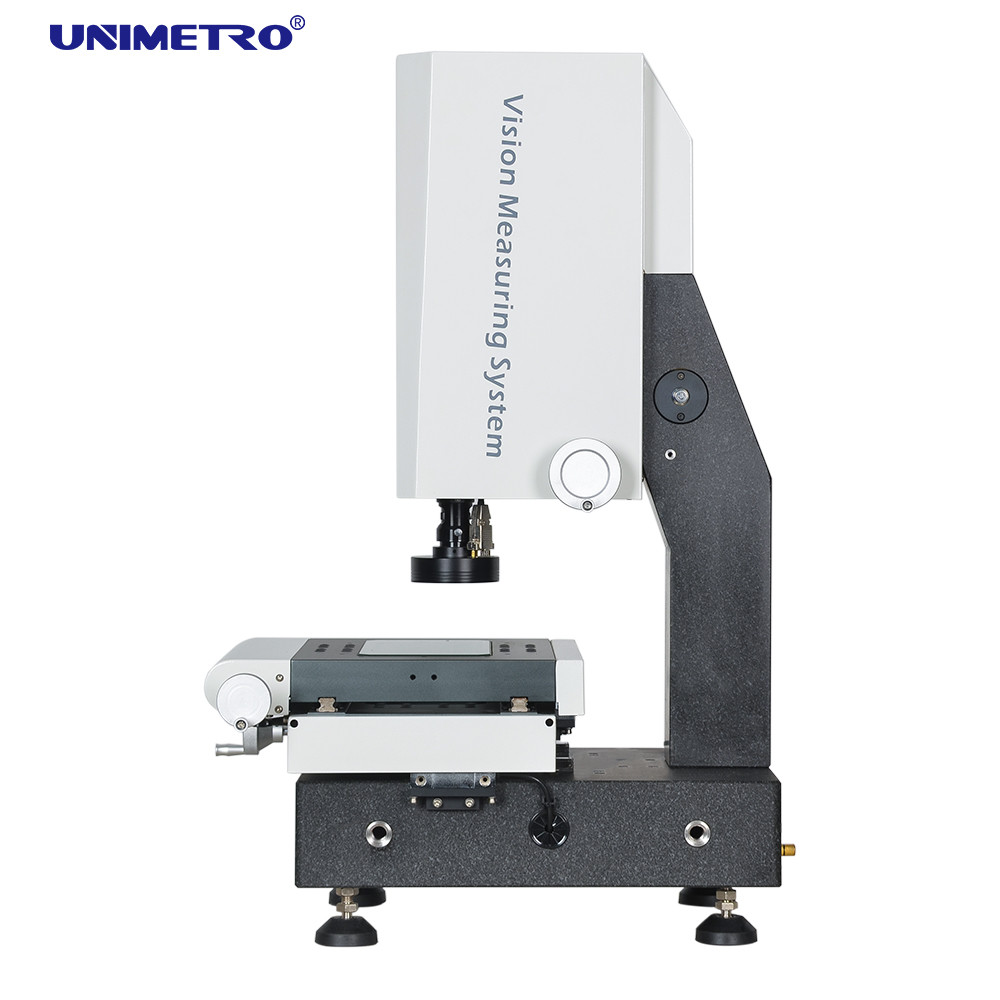

Instrumento de medição ótico do movimento da mão/equipamento medida da visão que entra no desenho do CAD
Descrição do Instrumento
O instrumento de medição óptica é um instrumento usado para medição precisa de dimensões físicas, precisão de até nível mícron, que é um instrumento de medição óptica que usa a câmera para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.
◉ O instrumento de medição óptica da série BASIC foi projetado e desenvolvido pela UNIMETRO, que é um modelo popular adequado para a maioria das aplicações precisas de medição de dimensões 2D e usuários finais de diferentes setores, como moldes, eletrônicos, semicondutores, injeção de plástico, produtos 3C, cuidados médicos, aviação... etc.
◉ O instrumento de medição óptica da série BASIC é o modelo mais comum para a maioria das fábricas que fabricam peças precisas. É adequado para aplicações de medição de amostras de pequenas quantidades. O controle manual de 3 eixos, com software de fácil utilização, permite ao operador gerenciar a utilização da máquina em muito pouco tempo.
◉ Usando granito de alta precisão e estabilidade como base e coluna da máquina, com sensor linear de alta resolução de 3 eixos e 0,0005 mm
----Garanta o alto desempenho e precisão de cada máquina.
◉ Usando guia linear HIWIN e trilho de guia linear de alta precisão, com estágio de trabalho de alumínio e processamento de superfície de anodização dura.
---- Garante o alto desempenho dinâmico e o uso do longo ciclo de vida da máquina.
◉ Utilizando uma caixa de controle central integrada desenvolvida pela UNIMETRO, para escalas lineares, controle de luz e transferência de sinal de sonda de toque.
---- Garanta fácil fiação e manutenção. Aumentar altamente a estabilidade da máquina.
◉ Luz LED de contorno programável com caminho de luz paralelo, evita a deformação da imagem.
---- Garante a precisão da medição.

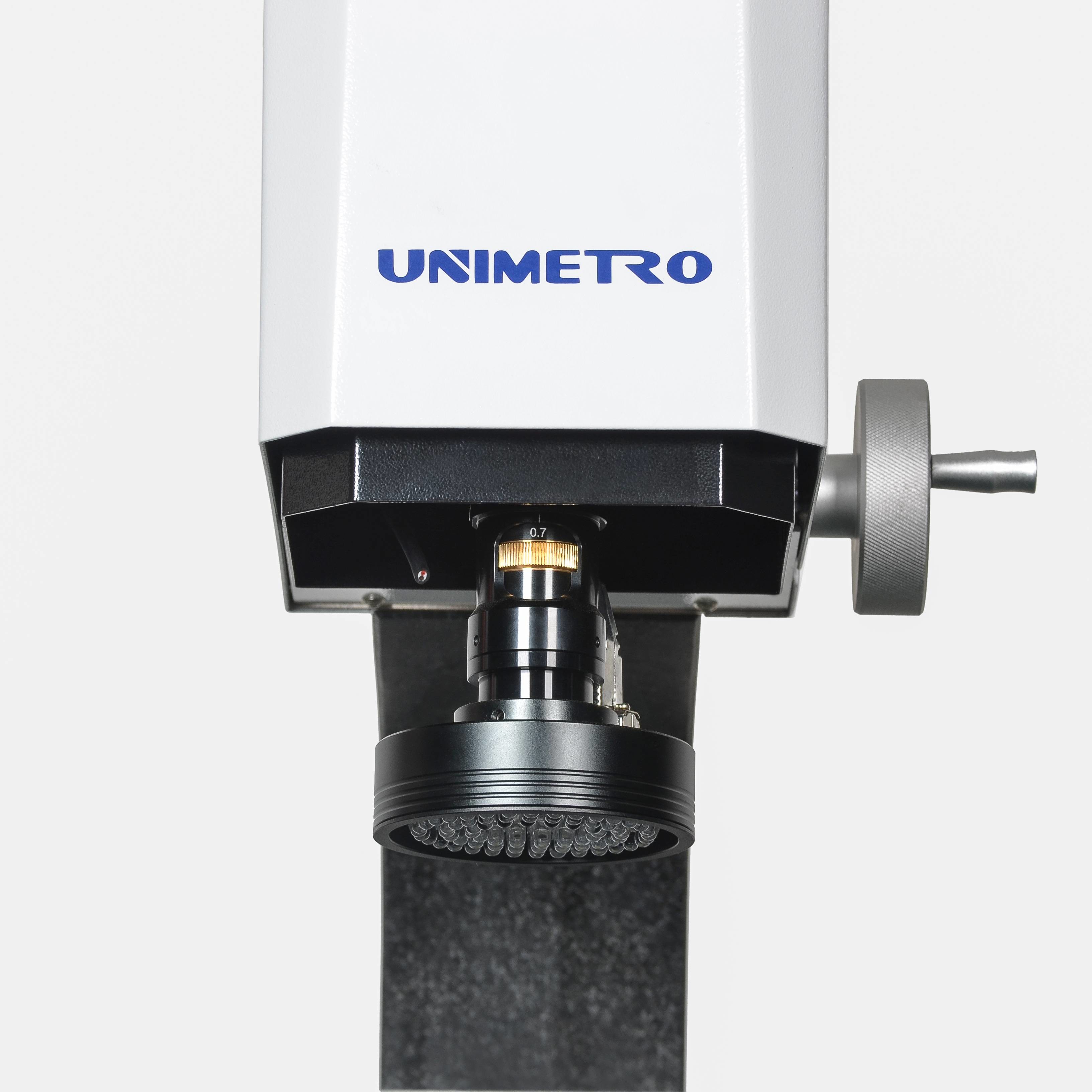

◉ Com anel de luz LED de controle de software de 8 seções, oferece vários ângulos de iluminação e brilho.
---- Adequado para peças com diferentes formatos e materiais.
◉ Os parâmetros de iluminação podem ser registrados no programa de medição da peça, os usuários não precisam fazer ajustes durante o processo de medição.
---- Uso amigável e conveniente.
Área de Aplicação
◆ Indústria de moldes
◆Fabricação de automóveis
◆Indústria médica
◆Fabricação mecânica
◆Indústria digital 3C
◆Produção de PCB
Etc.
Configuração de hardware
◆ Guia linear HIWIN
◆ Estágio de trabalho em alumínio e anodização dura
◆ Caixa de controle central integrada
◆ Escalas lineares de resolução de 0,5um de 3 eixos
◆ Grupo de luzes LED paralelas multifuncionais
◆ Câmera CCD de alta resolução de nível industrial
◆ Lente zoom manual dentada de 0,7-4,5X com alta repetibilidade
◆ Suporte a vários acessórios externos
Parâmetros
| Modelo |
BÁSICO 200 |
BÁSICO 300 |
BÁSICO 400 |
BÁSICO 500 |
| Dimensão (mm)(C*L*A) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Faixa de medição (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisão de medição (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Repetibilidade (μm) |
2,5 |
2,5 |
2,5 |
3 |
| Peso (kg) |
140kg |
190kg |
240kg |
290kg |
| Imagem e medição |
CCD |
Câmera digital HD de 1,2M pixels |
| Lente |
Lente zoom amassada manual 0,7-4,5X com sensor de feedback de sinal de ampliação |
| Ampliação |
18-195X (apenas para referência. Com câmeras e lentes diferentes, a ampliação será diferente.) |
| Campo de visão |
8,1 ~ 1,3 mm |
| Distância de trabalho |
80mm |
| Resolução de escala linear |
0,5 μm (0,1 μm para opção) |
| Sistema de condução |
Controle manual dos eixos X, Y, Z |
| Iluminação |
Luz de superfície de anel LED programável de 4 seções, luz de contorno LED paralela, luz de anel LED de 8 seções, coaxial, para opção |
Visão geral do software
O software UNIMETRO INSPECT3D possui interface de usuário amigável, fácil de aprender, função poderosa, permite que os usuários alcancem
medição rápida e precisa. O software oferece interface de usuário completa em inglês e também permite o desenvolvimento de novos idiomas.
◉ Insira arquivo CAD e meça
◉ Matriz de peças e medição macro
◉ Foco automático e medição de altura
◉ A função de navegação ajuda na localização rápida
◉ Poderosa função de medição geométrica
◉ Vários relatórios de dados e função de saída de dados gráficos
◉ Programa de usuário flexível
◉ Criação de elementos de referência
◉ Poderosa função de detecção de bordas
◉ Suporta vários acessórios externos
◉ Cálculo automático da tolerância geométrica dos elementos
◉ Medição de produção complicada de forma rápida e conveniente
