Informação detalhada

Nome do produto:	Máquina de medição de imagem	Dimensão:	600740980mm
Faixa de medição:	300200200mm	Resolução de escala linear:	0,5um (0,1um para opção)
Medindo precisão:	2.5+l/100um	Repetibilidade:	2.5um
peso:	190Kg	Material:	Base de granito
Destacar:	Máquina de medição 190kg da imagem , Máquina de medição baixa da imagem do granito , Máquina de medição da imagem do CE

Descrição de produto

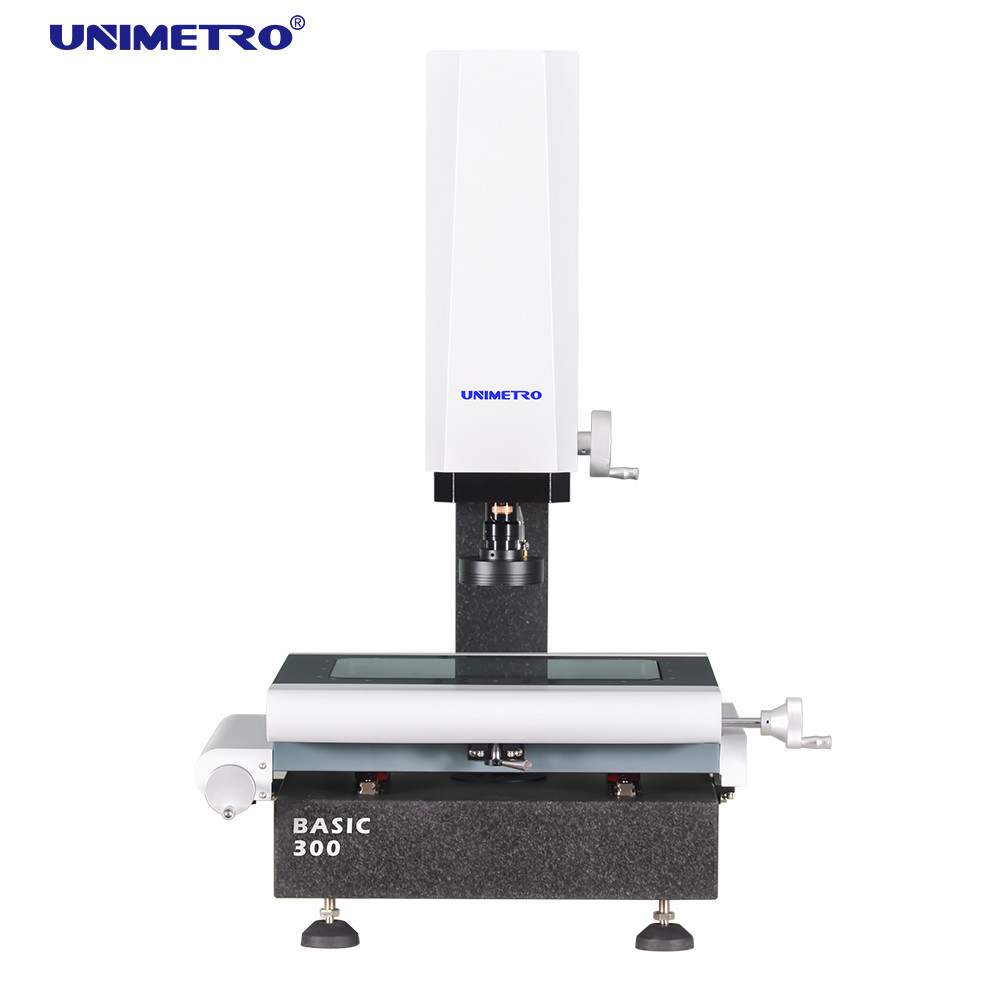

Máquina de Medição por Visão Manual Completa com Certificação CE, Base de Granito e Peso de 190kg

Máquina de Medição por Imagem Manual Completa com Base de Granito

A máquina de medição por imagem da série BASIC é projetada e desenvolvida pela UNIMETRO como um modelo popular adequado para aplicações de medição de dimensões 2D precisas em várias indústrias, incluindo Moldes, Eletrônicos, Semicondutores, Injeção de Plástico, produtos 3C, Cuidados Médicos e Aviação. Este instrumento desempenha um papel crucial nos processos de controle de qualidade do produto, garantindo a precisão dimensional e aumentando a competitividade do produto.

A VMM da série BASIC é o modelo mais comum para fábricas que fabricam peças precisas, ideal para aplicações de medição de amostras em pequenas quantidades. Com controle manual de 3 eixos e software amigável, os operadores podem aprender rapidamente a operar a máquina de forma eficiente.

Principais Características

Base e coluna de granito de alta precisão e estabilidade com sensor linear de alta resolução de 0,0005 mm em 3 eixos para desempenho e precisão superiores
Guia linear HIWIN e trilho de guia linear de alta precisão com estágio de trabalho de alumínio e processamento de superfície de anodização dura para alto desempenho dinâmico e longo ciclo de vida
Caixa de controle central integrada desenvolvida pela UNIMETRO para escalas lineares, controle de luz e transferência de sinal da sonda de toque, garantindo fiação fácil, manutenção e estabilidade da máquina
Luz LED de contorno programável com caminho de luz paralelo para evitar deformação da imagem e garantir a precisão da medição
Luz de anel LED de 8 seções controlada por software, oferecendo múltiplos ângulos de iluminação e brilho para peças com diferentes formas e materiais
Parâmetros de iluminação podem ser gravados em programas de medição de peças, eliminando a necessidade de ajuste durante os processos de medição

Configuração de Hardware

Guia linear HIWIN
Estágio de trabalho de alumínio com anodização dura
Caixa de controle central integrada
Escalas lineares de resolução de 0,5 µm em 3 eixos
Grupo de luz paralela LED multifuncional
Câmera CCD industrial de alta resolução
Lente zoom manual com entalhes de 0,7-4,5X com alta repetibilidade
Suporte para múltiplos acessórios externos

Especificações Técnicas

Modelo	BASIC 200	BASIC 300	BASIC 400	BASIC 500
Dimensão (mm) (C×L×A)	550×540×930	600×740×980	700×840×980	800×940×980
Faixa de medição (mm) (X×Y×Z)	200×100×150	300×200×200	400×300×200	500×400×200
Precisão de Medição (µm)	2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Repetibilidade (µm)	2,5	2,5	2,5	3
Peso (kg)	140kg	190kg	240kg	290kg

Especificações de Imagem e Medição:
CCD: Câmera digital HD de 1,2M pixels
Lente: Lente zoom manual com entalhes de 0,7-4,5X com sensor de feedback de sinal de ampliação
Ampliação: 18-195X (Apenas referência - varia com diferentes combinações de câmera e lente)
Campo de Visão: 8,1~1,3mm
Distância de trabalho: 80mm
Resolução da escala linear: 0,5 µm (0,1 µm opcional)
Sistema de acionamento: Controle manual dos eixos X, Y, Z
Iluminação: Luz de superfície de anel LED de 4 seções programável, luz de contorno LED paralela, luz de anel LED de 8 seções, coaxial (opcional)

Visão Geral do Software

O software UNIMETRO INSPECT3D apresenta uma interface amigável que é fácil de aprender, ao mesmo tempo que oferece funções poderosas para medição rápida e precisa. O software fornece interface de usuário totalmente em inglês e suporta desenvolvimento de idiomas adicionais.

Recursos do Software

Entrada de arquivo CAD e medição
Matriz de peças e medição macro
Foco automático e medição de altura
Função de navegação para localização rápida
Poderosa função de medição geométrica
Função de saída de múltiplos relatórios de dados e dados gráficos
Programa de usuário flexível
Criação de elementos de referência
Poderosa função de detecção de bordas
Suporte para múltiplos acessórios externos
Cálculo automático de tolerância geométrica
Medição rápida e conveniente de produções complicadas

Informações da Empresa

Nossos Clientes e Agentes

Perguntas Frequentes

P1: Vocês são uma fábrica ou empresa de comércio?

R1: Somos uma fábrica e fornecemos respostas em até 24 horas.

P2: O que sua empresa produz principalmente?

R2: Fabricamos principalmente Máquinas de Medição por Visão, Máquinas de Medição por Coordenadas, gabaritos CMM e VMM e equipamentos relacionados.

P3: Como escolher a especificação apropriada?

R3: Nossa equipe profissional o aconselhará sobre especificações adequadas com base na variedade e nos requisitos de tamanho do seu produto.

P4: Vocês aceitam serviço personalizado?

R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.

P5: Qual é o seu período de garantia?

R5: Nosso período de garantia do produto é de 1 ano. Melhoramos peças quebráveis e mantemos a qualidade estável do produto para sua garantia.

etiqueta:

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	Básico

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	5~15days
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	40
