Sistema de medição de visão com grande alcance e alta precisão para inspeção dimensional

Sistema de medição da visão da elevada precisão da grande escala para a dimensão Measurememt

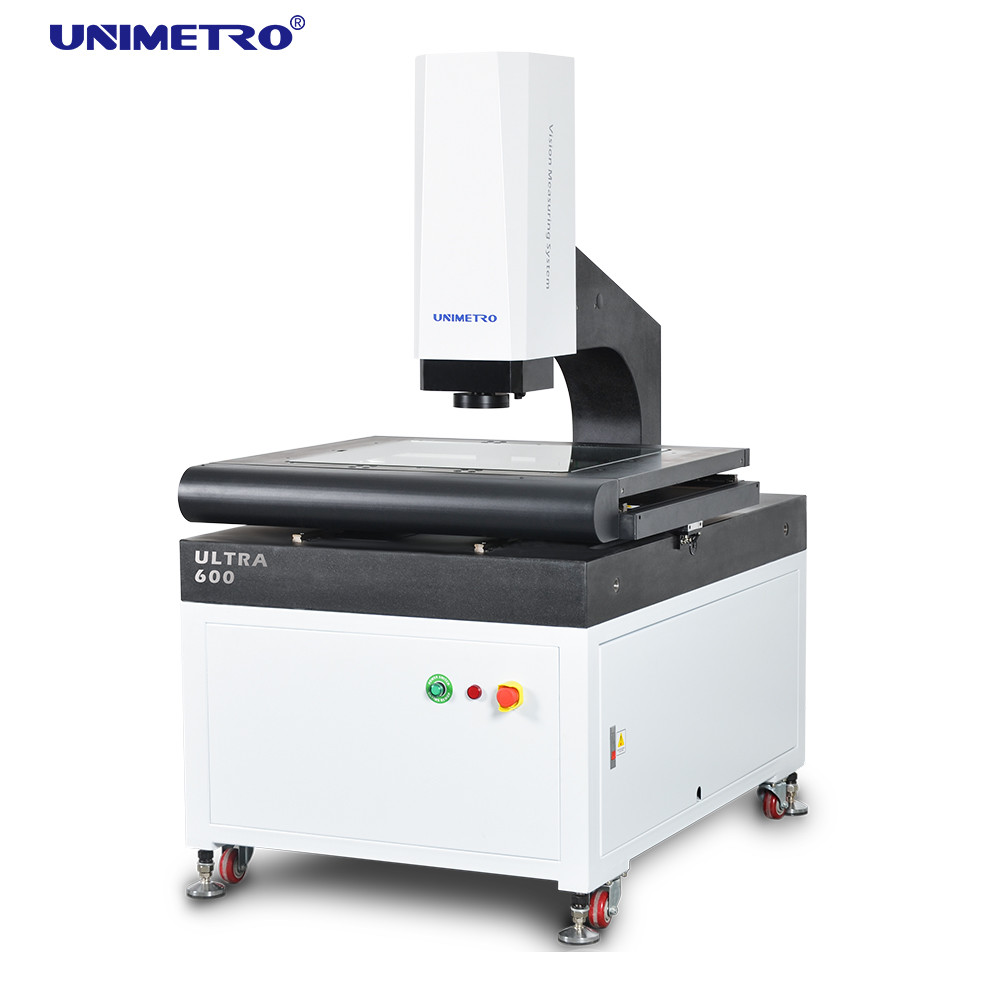

O sistema de medição de visão da série ULTRA é uma máquina de medição de visão totalmente automática cantilever de alta precisão desenvolvida para medição GD&T com controle motorizado automático de 3 eixos. É equipado com foco automático, controle automático de iluminação e movimentação automática de configuração de hardware e software para fazer a medição de dimensões lineares e geométricas com rapidez e precisão.

Características

◆ Controle de detalhes de qualidade

Ø Base e coluna em granito, excelente estabilidade;

Ø Estágio de trabalho em alumínio, torna o controle de movimento de reação rápida e flexível;

Ø Estágio de trabalho com processamento de superfície de oxidação dura anti-riscos;

Ø Padrão com guia linear de precisão, parafuso de esfera de retificação e servo motor AC etc., para garantir a precisão e estabilidade do sistema de movimento;

Ø O sistema de controle integrado, incorporado com controle de movimento e todo o controle de sinal como iluminação e leitura de escala linear, garante que o desempenho da máquina seja extremamente estável.

◆ Configuração de alto desempenho

Ø Controle automático CNC de três eixos XYZ e posicionamento preciso;
Ø 0,1 um escala linear de vidro de alta precisão para garantir a precisão de posicionamento e precisão de medição do sistema;
Ø Câmera colorida GIGA de alta resolução para atender às necessidades de observação clara e medição precisa;
Ø Lente zoom de clique de alta resolução 6,5x, duplicação precisa e correção de pixel única necessária;
Ø Com iluminação fria LED de superfície programável de 5 anéis e 8 divisões e iluminação paralela de LED de contorno e ajuste de luz inteligente integrado, ele pode controlar automaticamente o brilho na divisão de 8 e realizar o ajuste de brilho de 256 níveis de forma inteligente.

◆ Expansibilidade flexível

ØVários tipos de sensores sem contato e sistema de fixação rápida são opções, que podem satisfazer diferentes requisitos de medição de diferentes clientes
ØO anel luminoso LED colorido mavável está disponível para a série ULTRA, o que torna a série mais flexível e poderosa para diferentes peças com diferentes tipos de materiais ou formas, oferece uma aplicação de medição mais poderosa.
ØGraças à expansibilidade flexível da série ULTRA, é compatível com sonda de toque, sensores de medição sem contato e braço robótico, aumentando muito a eficiência de medição.

Introdução às funções

- O software fornece foco preciso, foco rápido e funções de medição de imagem, e a precisão de repetição pode chegar a 3um (acima de 2x de ampliação óptica).
-- O software fornece uma variedade de modos de controle de movimento para uma operação de posicionamento rápida e conveniente.
1. Alça de operação; 2. Clique com o botão do meio na janela da imagem; 3. Clique com o botão do meio na janela de desenho; 4. Mova a janela da lista de elementos para elemento; 5. Clique com o mouse na janela de controle de movimento; 6. Botão do meio do mouse na janela de digitalização; 7. Botão do meio do mouse na janela do mapa; 8. Insira o valor da coordenada.
- O software fornece uma variedade de funções de correção de erros do sistema, como: compensação linear, compensação de seção, compensação de erro de perpendicularidade, compensação de erro de retidão do eixo z, compensação de erro de deslocamento do centro da lente, para garantir que a precisão de qualquer posição no plano XY possa atingir 2um.
-- O software suporta a adição de sonda simples com base na medição de imagem para realizar medições simples de dimensão 3D e tolerância de linha de estrutura.
-- O software pode importar a visualização de navegação, clicar no botão do meio do mouse e localizar a posição a ser testada de forma conveniente e rápida.

Parâmetros

* L está medindo o comprimento (mm), a precisão mecânica do eixo Z e a precisão do foco estão relacionadas à superfície da peça de trabalho.

*A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.

* Campo de visão (mm) = (diagonal*Horizontal*Vertical)

* A objetiva 0,5X ou 2X está opcionalmente disponível e realiza a ampliação da imagem: 13X ~ 86X ou 52X ~ 344X.
