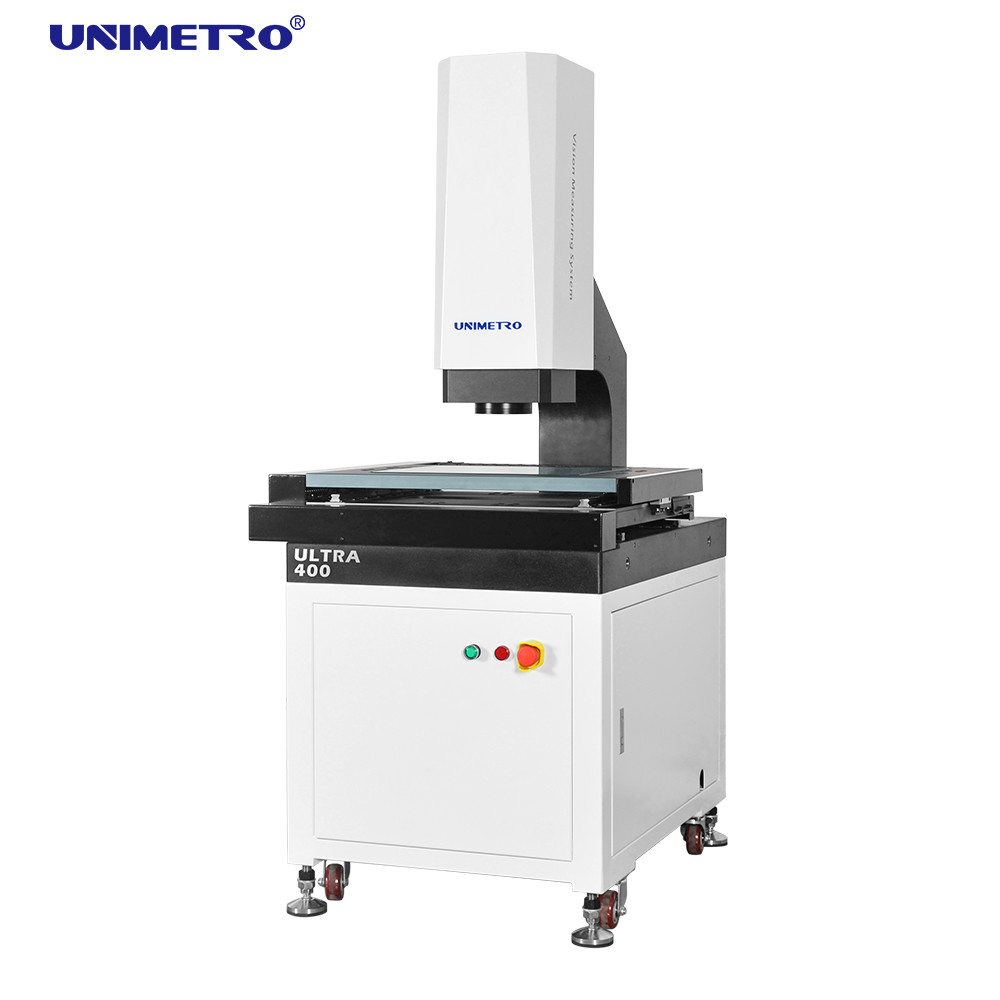

Name: Instrumento de medição óptica VMA4030 com resolução de 0,1 µm e função de foco rápido
Brand: Unimetro Precision Machinery Co., Ltd
SKU: ULTRA
Price: 20,500.00 USD
Availability: InStock

Informação detalhada

Nome do produto:	Equipamento de medição ótica	Dimensão:	17509201700
Faixa de medição:	400300200mm	Medindo precisão:	2.5+l/200um
Repetibilidade:	2,5	Resolução de escala linear:	0,1um
Sistema de condução:	Controle do CNC, sistema de condução de servo de loop fechado, joystick, mouse ou controle de teclad	Iluminação:	Programável 8 seções Luz LED Luz paralela LED LUZ
Destacar:	exposição do readout digital , dro do readout digital , equipamento de medição 0.1um ótica

Descrição de produto

Instrumento de medição óptica VMA4030 com resolução de 0,1 µm e função de foco rápido

equipamento de medição 0.1µm ótico/VMA4030 com função de focagem rápida

O equipamento de medição óptica da série ULTRA é uma máquina de medição de visão totalmente automática cantilever de alta precisão desenvolvida para medição GD&T com controle motorizado automático de 3 eixos. É equipado com foco automático, controle automático de iluminação e movimentação automática de configuração de hardware e software para fazer a medição de dimensões lineares e geométricas com rapidez e precisão.

Características do Equipamento

Controle de detalhes de qualidade

Base e coluna em granito, excelente estabilidade
Estágio de trabalho em alumínio para reação rápida e controle de movimento flexível
Estágio de trabalho com processamento de superfície de oxidação dura para proteção anti-riscos
Guia linear de precisão padrão, parafuso de esfera de retificação e servo motor AC para precisão e estabilidade
Sistema de controle integrado com controle de movimento integrado e controle de sinal para desempenho estável

Configuração de alto desempenho

Controle automático CNC de três eixos XYZ e posicionamento preciso
Escala linear de vidro de alta precisão de 0,1 µm para precisão de posicionamento e medição
Câmera colorida GIGA de alta resolução para observação clara e medição precisa
Lente zoom de clique de alta resolução 6,5x com duplicação precisa e correção de pixel única
Iluminação fria LED de superfície programável com 5 anéis e 8 divisões com ajuste de luz inteligente

Expansibilidade Flexível

Vários tipos de sensores sem contato e sistemas de fixação rápida disponíveis
Anel luminoso LED colorido móvel para diferentes materiais e formas
Compatível com sonda de toque, sensores de medição sem contato e braço robótico
Aumenta muito a eficiência da medição por meio de opções flexíveis de expansão

Introdução às funções

O software identifica e mede automaticamente elementos como linhas e círculos
Funções de processamento inteligentes, incluindo aviso vermelho fora de tolerância, funções de pausa e opções de medição manual
Função de configuração de ponto de interrupção para comutação inteligente entre medição manual e automática
Poderosa função de medição a laser para medição de planicidade em alta velocidade, digitalização de superfícies e análise precisa de superfícies curvas
Função auxiliar de indicação de escurecimento para melhorar a precisão e a eficiência

Parâmetros Técnicos

Modelo	ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
Curso do eixo X/Y (mm)	300x200	400x300	500x400	600x500
Viagem no eixo Z	200mm (pode ser aumentado de acordo com a necessidade do cliente)
Escala Linear do eixo X/Y/Z-3	Resolução da escala linear de vidro: 0,1 µm
Modo de orientação	Guia linear de precisão, guia deslizante duplo de trilha dupla
Modo de operação	Controlador de joystick, operação de mouse, programa de detecção automática
Precisão	Eixo XYZ: ≤2,5+L/200µm
Repetibilidade	±2,5µm
Sistema de Vídeo - CCD	Câmera CCD colorida de alta definição de 1/3"
Lente	Lente de zoom de clique contínuo de 6,5X; Ampliação óptica: 0,7X-4,5X; Ampliação de vídeo: 26X~172X (monitor de 21,5")
Sistema de Iluminação - Contorno	Iluminação LED de contorno paralelo
Sistema de Iluminação - Superfície	0 ~ 255 Iluminação de superfície LED de 5 anéis e 8 divisões continuamente ajustável
Ampliação	0,7X~4,5X
Software de Medição	Software de medição totalmente automático UNIMETRO 2D
Capacidade de carga	25Kg
Ambiente de Trabalho	Temperatura 20°C±2°C, faixa de umidade<2°C/h, umidade 30~80%, vibração<0,002g, <15Hz
Fonte de energia	220V/50Hz/10A
Dimensão (LPA) (mm)	16007801700	17509201700	1900x1080x1700	105012801700
Peso Líquido (kg)	380	450	600	800

Galeria de produtos

Nossos clientes e agentes

Perguntas frequentes

Q1: Você é uma fábrica ou empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

Q2: O que sua empresa produz principalmente?

A2: Produzimos principalmente máquinas de medição de visão, máquinas de medição por coordenadas, acessórios CMM e VMM e equipamentos relacionados.

Q3: Como escolher a especificação apropriada?

A3: Nossa equipe profissional irá aconselhá-lo sobre especificações adequadas com base na variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.

Q5: Qual é o seu período de garantia?

A5: Nosso período de garantia do produto é de 1 ano. Melhoramos as peças quebráveis e mantemos a qualidade estável do produto.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	ULTRA

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	15~20 dias do trabalho
Termos de pagamento:	T/T.
Habilidade da fonte:	20 pelo mês
