Nome do produto: | Sistema de medição video | Dimensão: | 1750*920*1700mm |
---|---|---|---|
Escala de medição: | 400*300*200mm | Precisão de medição: | 2.5+L/200um |
Repetibilidade: | 2.5um | Definição linear da escala: | 0.1um |
Sistema de condução: | Controle do CNC, controle do sistema de condução do servo da C.A. do fim-laço, do manche, do rato ou | Iluminação: | Luz paralela do contorno do diodo emissor de luz da luz programável do anel do diodo emissor de luz |
Realçar: | exposição do readout digital,sistemas de readout do dro,Sistema de medição video do software aerodinâmico |

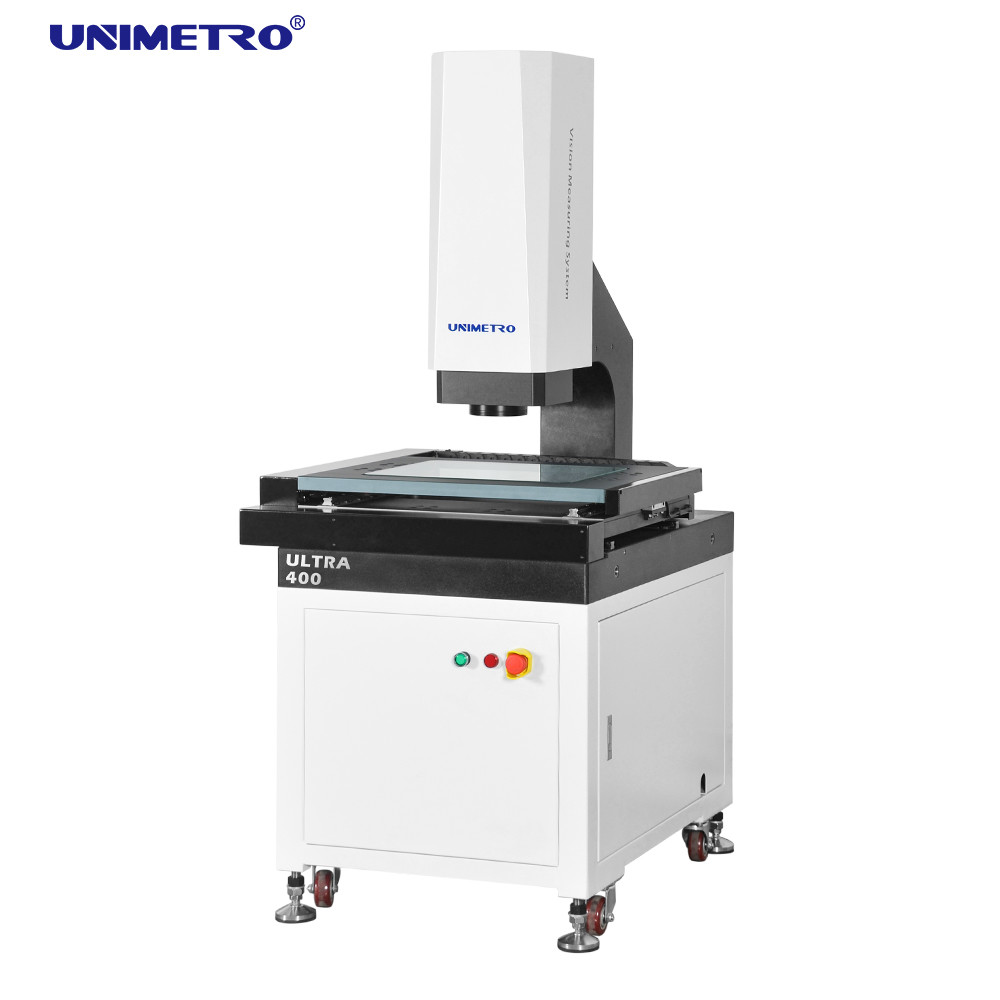

ULTRA o sistema de medição video da série é uma máquina de medição totalmente automático da visão da precisão alta do modilhão desenvolvida para a medida de GD&T com controle motorizado automático de 3 linhas centrais. Equipou-se com a focalização automática, o controle de iluminação automático, e o movimento automático da configuração do hardware e de software para fazer rapidamente e exatamente a medida de dimensões lineares e geométricas.
Características
◆Controle dos detalhes da qualidade
Base do granito de Ø e coluna, estabilidade excelente;
A fase de alumínio do trabalho de Ø, faz o controle de movimento que reage rapidamente e flexível;
Fase do trabalho de Ø com o anti-risco de processamento de superfície da oxidação dura;
Padrão de Ø com guia linear da precisão, o parafuso de moedura da bola e o servo motor etc. da C.A., para assegurar a precisão e a estabilidade do sistema do movimento;
Ø integrou o sistema de controlo, encaixado com controle de movimento, e todo o controle de sinal como a iluminação e a leitura de escala linear, assegura-se de que o desempenho da máquina seja extremamente estável.
◆Configuração do elevado desempenho
Controlo automático do CNC da linha central de Ø XYZ três e posicionamento exato;
Escala linear de vidro da elevada precisão de Ø 0,1 um para assegurar a precisão de posicionamento e a precisão da medida do sistema;
Câmera de cor de alta resolução de Ø GIGA para encontrar as necessidades de observação clara e de medida exata;
A lente zoom de alta resolução do clique de Ø 6.5x, a duplicação exata e uma vezes a correção do pixel precisaram somente;
Ø com iluminação fria do diodo emissor de luz da divisão programável do anel 8 da superfície 5 e para contornar a iluminação paralela do diodo emissor de luz e o ajuste claro inteligente incorporado, pode controlo automático o brilho na divisão 8 e realiza o ajuste nivelado do brilho 256 inteligentemente.
◆Expansibilidade flexível
Os tipos de ØMulti de sensores do não-contato e o sistema fixturing rápido são para a opção, que pode satisfazer a exigência de medição diferente dos clientes diferentes
A luz do anel do diodo emissor de luz da cor de ØMavable está disponível para ULTRA a série, que faz a série mais flexível e poderosa às partes diferentes com tipos diferentes dos materiais ou das formas, oferece uma aplicação de medição mais poderosa.
ØThanks à expansibilidade flexível ULTRA da série, é compatível com ponta de prova do toque, sensores de medição do não-contato e o braço do robô, aumenta altamente a eficiência de medição.
Introdução das funções
-- O software fornece a focalização, funções exatas rapidamente da focalização e da medida da imagem, e a precisão da repetição pode alcançar 3um (acima da ampliação 2x ótica).
-- O software fornece uma variedade de modos de controle do movimento para a operação de posicionamento conveniente e rápida.
1. punho da operação; 2. clique médio na janela da imagem; 3. clique médio na janela de tiragem; 4. janela da lista do elemento do movimento ao elemento; 5. rato do clique na janela de controle do movimento; 6. botão do rato médio na janela de varredura; 7. botão do rato médio na janela do mapa; 8. entre o valor coordenado.
-- O software fornece uma variedade de funções de correção de erros do sistema, como: compensação linear, compensação da seção, compensação do erro de Perpendicularity, compensação do erro da retidão da z-linha central, compensação do erro do offset do centro da lente, para assegurar-se de que a precisão de toda a posição no plano XY possa alcançar 2um.
-- Software support a adição de ponta de prova simples com base na medida da imagem para realizar a medida simples da dimensão 3D e da linha tolerância da estrutura.
-- O software pode importar a opinião da navegação, clica o botão do rato médio, e encontra a posição a ser testada convenientemente e rapidamente.
Parâmetros
Modelo |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
Curso de X/Y-axis (milímetro) |
300x200 |
400x300 |
500x400 |
600x500 |
|
curso da Z-linha central |
200mm (pode ser aumentado de acordo com as exigências dos clientes) |
||||
Escala linear da linha central X/Y/Z-3 |
Definição linear de vidro da escala: 0.1um |
||||
Modo da orientação |
Guia linear da precisão, guia dobro do slider da dobro-trilha. |
||||
Modo de operação |
Controlador do manche, operação do rato, programa automático da detecção. |
||||
Precisão |
XYZ-linha central: ≤2.5+L/200um |
||||
Repetibilidade |
±2.5um |
||||
Sistema video |
CCD |
Definição alta 1/3" câmera do CCD da cor |
|||
Lente |
6.5X continuam a lente zoom do clique; Ampliação ótica: 0.7X-4.5X; Ampliação video: 26X~172X (21,5" monitor) |
||||
Sistema de iluminação |
Contorno |
Iluminação paralela do contorno do diodo emissor de luz |
|||
Superfície |
0~255 iluminação ajustável da superfície do diodo emissor de luz da divisão do anel 8 de Stepless 5 |
||||
Ampliação |
0.7X~4.5X |
||||
Software de medição |
Software de medição inteiramente auto de UNIMETRO 2D |
||||
Capacidade de carga |
±2.5um |
||||
Ambiente de trabalho |
25Kg |
||||
Fonte de alimentação |
Temperatura 20℃±2℃, escala de umidade<2> |
||||
Ddimension (W*D*H) (milímetros) |
220V/50Hz/10A |
||||
Ddimension (W*D*H) (milímetros) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Peso líquido (quilogramas) |
380 |
450 |
600 |
800 |
ble>
* L está medindo o comprimento (milímetro), a precisão mecânica da Z-linha central e a precisão do foco é relacionada à superfície do workpiece.
* a ampliação é valor aproximado, relaciona-se à dimensão do monitor e da definição.
* campo de visão (milímetros) = (diagonal*Horizontal*Vertical)
* o objetivo 0.5X ou 2X está disponível opcional, e realiza a ampliação da imagem: 13X~86X ou 52X~344X.
Informações da empresa
Nosso Client&Agent
FAQ |
---|
Q1: São você uma fábrica ou a empresa comercial? |
A1: Nós somos uma fábrica e doação lhe da resposta a mais rápida em 24 horas. |
Q2: Que é sua empresa principalmente dentro? |
A2: Nós devemos principalmente produzir a máquina de medição da visão, máquina de medição coordenada, fixturesetc de CMM&VMM. |
Q3: Como escolher a especificação apropriada? |
A3: Contanto que você nos dissesse a variedade e o tamanho do produto a ser medido, nossa equipe profissional recomendá-lo-ia do instrumento de medição de especificações apropriadas. |
Q4: Você aceita o serviço personalizado? |
A4: Seja certo! Nós podemos fornecer não somente máquinas típicas, mas igualmente as máquinas personalizadas às necessidades do cliente. |
Q5: Que é seu período de garantia? |
A5: Nosso período de garantia do produto é 1 ano. Nossa qualidade de produto é muito estável, e nós temos melhorado muito em algumas peças frágeis. Você pode descansar assegurado de nossa qualidade de produto. |
