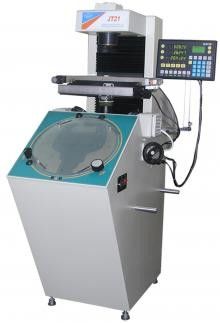

Projetor Óptico de Perfil Invertido com Tela de 350mm, Precisão de Ampliação de 0,08% e Rotação de 360 Graus

Informação Básica

Lugar de origem:	China
Marca:	UNIMETRO
Número do modelo:	UNPJ21

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	Caso madeira
Tempo de entrega:	dias de trabalho 10
Termos de pagamento:	T/T.
Habilidade da fonte:	5 pelo mês

Melhor preço contacto

Informação detalhada

Diâmetro da tela:	350mm	Escala de gerencio:	0 - 360 graus
Resolução de ângulo giratório:	1 ¢	Luz de contorno:	Lâmpada halógena 12V100W
Fonte de luz refletiva vertical:	Lâmpada halógena 24V150W	Fonte de luz refletiva inclinada:	Lâmpada halógena 4V100W, apenas para lentes 5X
Destacar:	projetor de perfil horizontal , máquina do projetor de perfil

Descrição de produto

Projetor Óptico de Perfil Invertido com Tela de 350 mm e Desvio de Precisão de Ampliação de 0,08%

Visão Geral do Produto

Este projetor óptico de perfil invertido possui uma tela de 350 mm com um desvio de precisão de ampliação excepcional de 0,08%, projetado para aplicações precisas de observação de contornos e descrição de imagens.

Principais Características

Design óptico invertido para fácil operação
Sistema de refrigeração integrado evita o superaquecimento
Design especializado para descrição de imagens e observação de contornos
Troca de lentes sem rosca via modo de inserção para fácil troca de lentes
Potente sistema de leitura digital incluído

Especificações da Tela do Projetor

Diâmetro da Tela	350 mm
Faixa de Rotação	0 - 360 graus
Resolução do Ângulo de Rotação	1'
Precisão de Medição de Rotação	4'

Especificações da Mesa de Trabalho

Dimensão da Mesa de Trabalho	380 × 230 mm
Faixa de Medição	200 × 100 mm
Faixa de Foco	0 - 100 mm
Resolução	0,001 mm
Precisão de Medição	3+L/75μm (L é o comprimento de medição em mm)
Carga Máxima	5 kg

Especificações de Ampliação da Lente

Ampliação	5X	10X	20X	50X
Faixa de Visualização	φ70mm	φ35mm	φ17,5mm	φ7mm
Distância de Trabalho	163mm	89mm	76mm	60mm

Erro de Ampliação: 0,08%

Sistema de Iluminação

Luz de Contorno	Lâmpada Halógena 12V 100W
Fonte de Luz de Reflexão Vertical	Lâmpada Halógena 24V 150W
Fonte de Luz de Reflexão Inclinada	Lâmpada Halógena 24V 100W (apenas lente 5X)

Ambiente de Trabalho

Temperatura	20°C ± 5°C
Umidade	40% - 70% RH
Dimensão de Trabalho	854 × 480 × 1401 mm
Peso	138 kg

Informações da Empresa

Nossos Clientes e Agentes

Perguntas Frequentes

P1: Vocês são uma fábrica ou empresa de comércio?

R1: Somos uma fábrica e fornecemos respostas em até 24 horas.

P2: O que sua empresa produz principalmente?

R2: Somos especializados em Máquinas de Medição por Visão, Máquinas de Medição por Coordenadas, gabaritos CMM e VMM, e equipamentos relacionados.

P3: Como escolher a especificação apropriada?

R3: Nossa equipe profissional recomendará instrumentos de medição adequados com base na variedade de seus produtos e nos requisitos de medição.

P4: Vocês aceitam serviço personalizado?

R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas dos clientes.

P5: Qual é o seu período de garantia?

R5: Nossos produtos vêm com garantia de 1 ano. Temos durabilidade aprimorada em peças quebráveis, garantindo qualidade confiável do produto.
