Name: Sistema de medição de visão VMA3020 totalmente automático com detecção automática de bordas
Brand: Unimetro Precision Machinery Co., Ltd
SKU: ULTRA
Price: 20,500.00 USD
Availability: InStock

Informação detalhada

Nome do produto:	Máquina da medida da visão	Dimensão (mm):	17509201700
Escala de medição (milímetros):	400300200mm	Medindo precisão:	2.5+l/200um
Repetibilidade:	2,5	Resolução de escala linear:	0,1um
Sistema de condução:	Controle do CNC, sistema de condução de servo de loop fechado, joystick, mouse ou controle de teclad	Iluminação:	Programável 8 seções Luz LED Luz paralela LED LUZ
Destacar:	câmera industrial do ccd , câmara digital industrial , Máquina da medida da visão VMA3020

Descrição de produto

Sistema de medição de visão VMA3020 totalmente automático com detecção automática de bordas

Máquina de medição de visão VMA3020 com controle automático completo

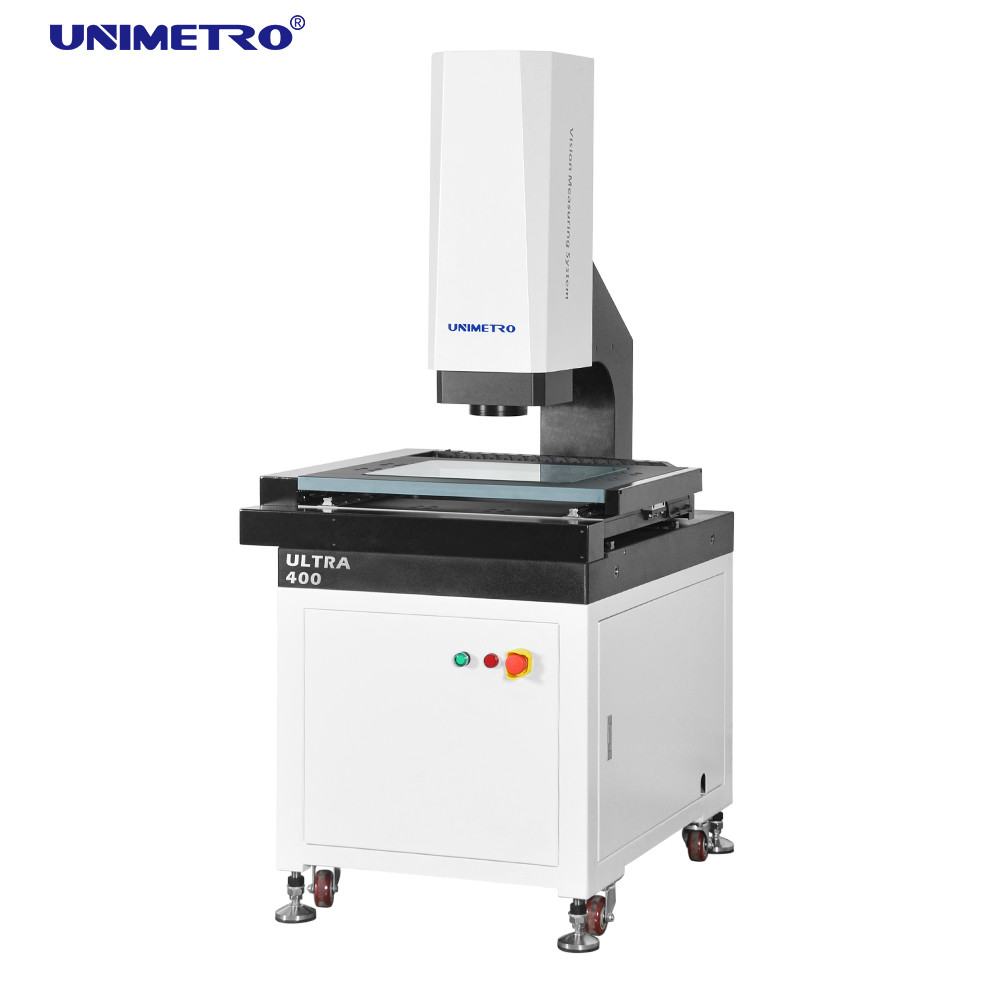

A máquina de medição de visão da série ULTRA é uma máquina de medição de visão totalmente automática cantilever de alta precisão desenvolvida para medição GD&T com controle motorizado automático de 3 eixos. É equipado com foco automático, controle automático de iluminação e movimentação automática de configuração de hardware e software para fazer a medição de dimensões lineares e geométricas com rapidez e precisão.

Características da máquina

Controle de detalhes de qualidade

Base e coluna em granito para excelente estabilidade
Estágio de trabalho em alumínio para reação rápida e controle de movimento flexível
Estágio de trabalho com processamento de superfície de oxidação dura para proteção anti-riscos
Guia linear de precisão padrão, parafuso de esfera de retificação e servo motor AC para precisão e estabilidade
Sistema de controle integrado com controle de movimento e controle de sinal integrados para desempenho extremamente estável

Configuração de alto desempenho

Controle automático CNC de três eixos XYZ e posicionamento preciso
Escala linear de vidro de alta precisão de 0,1 um para precisão de posicionamento e medição
Câmera colorida GIGA de alta resolução para observação clara e medição precisa
Lente zoom de clique de alta resolução 6,5x com duplicação precisa e correção de pixel única
Superfície programável LED de 5 anéis e 8 divisões Iluminação fria e iluminação paralela LED de contorno com ajuste de luz inteligente

Expansibilidade Flexível

Vários tipos de sensores sem contato e sistemas de fixação rápida disponíveis para diferentes requisitos de medição
Anel de luz LED colorido móvel disponível para maior flexibilidade com diferentes materiais e formas
Compatível com apalpador, sensores de medição sem contato e braço robótico para maior eficiência de medição

Introdução às funções

Excelente design de arquitetura de software orientada a objetos garante software estável e confiável
Software profissional de análise estatística SPC perfeitamente conectado ao software de teste
Algoritmo de pesquisa de super bordas para detecção precisa de bordas com sombra e período de imagem
Várias funções de construção de elementos, incluindo translação, rotação, extração, combinação, paralelo, vertical, imagem espelhada, simetria, interseção e tangente
Dados de medição exportados automaticamente para banco de dados de software TXT, WORD, EXCEL e SPC
Modos de medição de "distribuição" e "recuperação" para uma operação mais fácil e rápida
O software suporta vários idiomas nacionais sem exigir pacotes de idiomas
Atualizações de software gratuitas para produtos do mesmo tipo

Parâmetros Técnicos

Modelo	ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
Curso do eixo X/Y (mm)	300x200	400x300	500x400	600x500
Viagem no eixo Z	200mm (pode ser aumentado de acordo com a necessidade do cliente)
Escala Linear do eixo X/Y/Z-3	Resolução de escala linear de vidro: 0,1um
Modo de orientação	Guia linear de precisão, guia deslizante duplo de trilha dupla
Modo de operação	Controlador de joystick, operação de mouse, programa de detecção automática
Precisão	Eixo XYZ: ≤2,5+L/200um
Repetibilidade	±2,5um
Sistema de Vídeo - CCD	Câmera CCD colorida de alta definição de 1/3"
Lente	Lente de zoom de clique contínuo de 6,5X; Ampliação óptica: 0,7X-4,5X; Ampliação de vídeo: 26X ~ 172X (monitor de 21,5 ")
Sistema de Iluminação - Contorno	Iluminação LED de contorno paralelo
Sistema de Iluminação - Superfície	0 ~ 255 Iluminação de superfície LED de 5 anéis e 8 divisões continuamente ajustável
Ampliação	0,7X~4,5X
Software de Medição	Software de medição totalmente automático UNIMETRO 2D
Capacidade de carga	25Kg
Ambiente de Trabalho	Temperatura 20°C±2°C, faixa de umidade<2°C/h, umidade 30~80%, vibração<0,002g, <15Hz
Fonte de energia	220V/50Hz/10A
Dimensão (LPA)(mm)	16007801700	17509201700	1900x1080x1700	105012801700
Peso líquido (kg)	380	450	600	800

* L está medindo o comprimento (mm), a precisão mecânica do eixo Z e a precisão do foco estão relacionadas à superfície da peça de trabalho.

*A ampliação é um valor aproximado, está relacionada à dimensão do monitor e à resolução.

* Campo de visão (mm) = (diagonal*Horizontal*Vertical)

* A objetiva 0,5X ou 2X está opcionalmente disponível e realiza a ampliação da imagem: 13X ~ 86X ou 52X ~ 344X.

Imagens do produto

Nossos clientes e agentes

Perguntas frequentes

Q1: Você é uma fábrica ou empresa comercial?

A1: somos uma fábrica e oferecemos a resposta mais rápida dentro de 24 horas.

Q2: Em que sua empresa está principalmente envolvida?

A2: Produzimos principalmente máquinas de medição de visão, máquinas de medição por coordenadas, acessórios CMM e VMM, etc.

Q3: Como escolher a especificação apropriada?

A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas.

Q4: Você aceita serviço personalizado?

A4: Com certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades específicas do cliente.

Q5: Qual é o seu período de garantia?

A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e melhoramos significativamente em peças quebráveis. Você pode ter certeza da qualidade do nosso produto.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	ULTRA

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	15~20 dias do trabalho
Termos de pagamento:	T/T.
Habilidade da fonte:	20 pelo mês
