Solução óptica baseada em CNC para detecção de defeitos e dimensionamento de componentes eletrónicos de alta precisão
Solução automatizada de controlo de qualidade para detecção de defeitos de componentes
Este equipamento automático de medição e triagem de alta precisão integra software de medição de visão, câmara industrial CCD, sistemas mecânicos, computador industrial, componentes elétricos,Funções de sopro de válvulas eletromagnéticasAtravés de sistemas de alimentação automatizados (placas vibratórias, manipuladores, cintas, etc.), as peças de trabalho são transportadas para a estação de detecção para fotografia de alta velocidade.O software de inspecção visual avalia e calcula os resultados, classificando peças de trabalho em produtos bons e defeituosos de acordo com critérios pré-estabelecidos, alcançando uma inspecção e triagem abrangentes da qualidade.
Capacidades de detecção
- Medição do tamanho da peça de trabalho
- Detecção de defeitos na aparência da peça de trabalho
- Reconhecimento de cores e detecção de defeitos
- Reconhecimento de caracteres (OCR) e detecção de defeitos
- Reconhecimento de códigos de barras e detecção de defeitos
- Reconhecimento de códigos e detecção de defeitos
Vantagens da inspecção
- Detecção sem contacto, sem danos às peças de trabalho
- Alta precisão de detecção até 0,001 mm
- Velocidade de detecção rápida de 5000 peças por minuto
- Melhora a eficiência global da empresa
- Economiza custos significativos de mão-de-obra e materiais
- Função totalmente automática, estável e fiável
- Melhora a competitividade das empresas
Áreas de aplicação
Amplamente utilizado em telefones celulares, produtos eletrónicos, hardware de precisão, produtos de moldagem por injecção, fabricação industrial, fabricação de automóveis, processamento mecânico, metalurgia de pó,nova energia, componentes, aparelhos eléctricos, vestuário, necessidades diárias, alimentação, medicina, farmacêutica, militar, aeroespacial e outros campos.

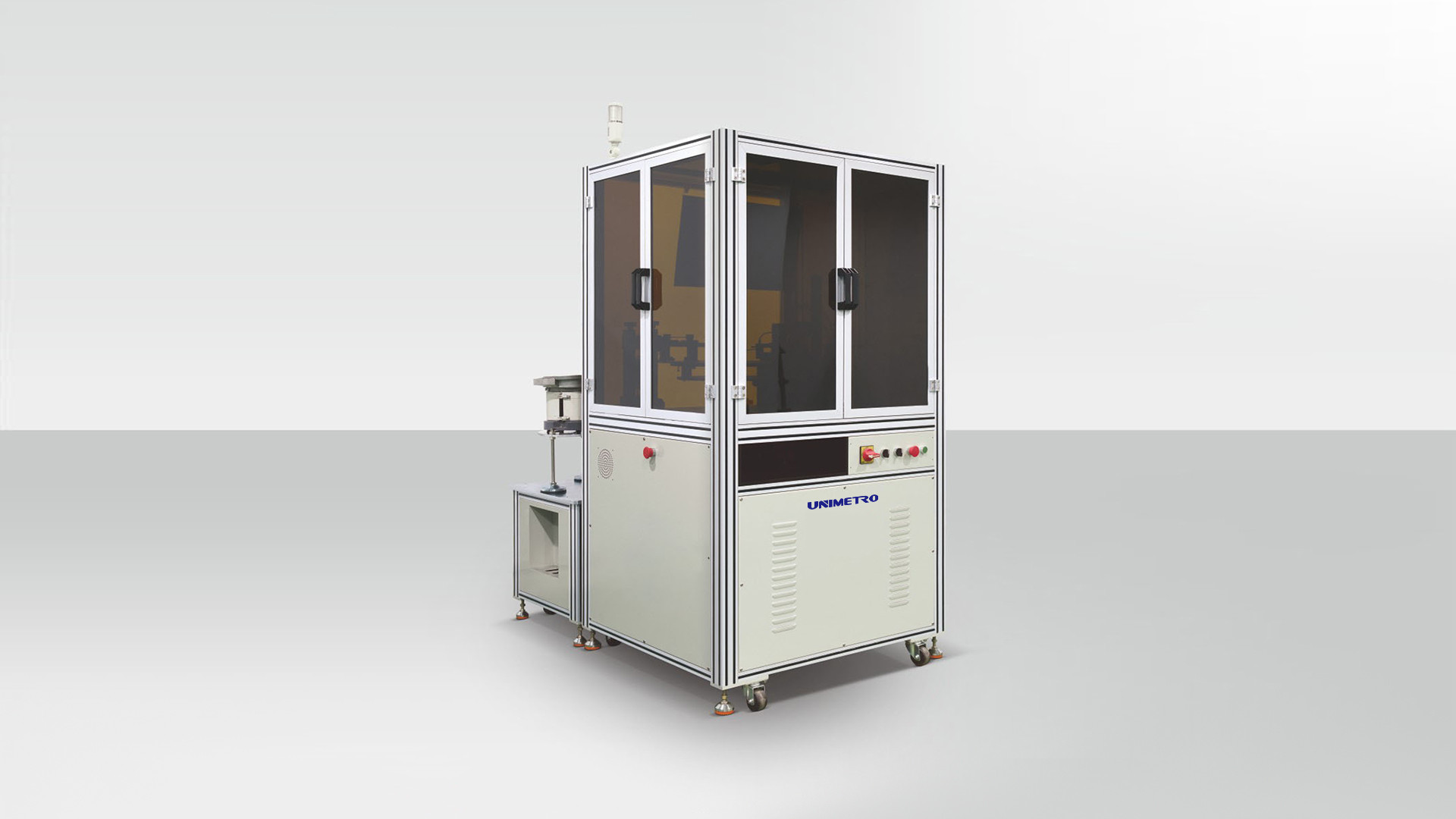

Equipamento de inspecção visual do componente UNIMETRO
Fornece soluções eficazes para vários defeitos de aparência e problemas de qualidade dimensional no processo de fabricação de indutividade, resistência, capacitância e outros produtos componentes.Inspeciona automaticamente os defeitos de aparência e dimensões dos componentes, enquanto produz relatórios de inspeção de forma inteligente. Ajuda os fabricantes de componentes a otimizar os processos de produção, reduzir custos e garantir a qualidade perfeita do produto.
Especificações do produto
Produtos compatíveis:Capa da bateria de lítio, tampa do produto semiacabado, tampa PTC, anel de vedação, tampa do ânodo, etc.
Dimensões:900 × 1000 × 1800 mm (L × W × H)
Peso:300 kg
Características fundamentais
- Detecta automaticamente defeitos de aparência e dimensões de comutadores
- Todos os elementos de ensaio concluídos numa operação
- Alta versatilidade - um único dispositivo detecta múltiplos produtos de comutador
- Detecção de defeitos líder na indústria para a aparência do comutador
- Velocidade de detecção até 800 peças por minuto
- Precisão de detecção até 0,001 mm
- Classificação e triagem automáticas de produtos bons e defeituosos
- A alimentação automática com colchão de armazenamento reduz a frequência de alimentação manual
- Equipado com componentes ópticos importados da Alemanha, Japão e Itália
- O resultado inteligente dos testes ajuda a melhorar o processo de produção de comutadores de lítio
- Fácil de aprender e usar - operacional após 1-2 dias de formação
- Capacidade de operação ininterrupta 24 horas por dia, 7 dias por semana
Parâmetros técnicos
| Categoria de detecção |
Parâmetros |
| Detecção de tamanho |
Altura, diâmetro exterior, mistura de tamanhos diferentes |
| Juntas de solda |
Não há ponto de solda, falta de solda, desvio de solda, avaria, explosão negra, falsa solda, profundidade de solda, soldagem rasa, penetração de ponto, defeito de solda |
| Soldadura por arco |
Se há soldagem por arco, quantidade de soldagem por arco, excentricidade da soldagem por arco, soldagem ausente, falta de ponto de soldagem, soldagem negra, defeito de soldagem, ponto quebrado, etc. |
| Orifício |
Falta de placa de orifício, deslocamento da posição da placa de orifício, falta de placa de orifício, deformação da placa de orifício, manchas, arranhões, mistura da placa de orifício, etc. |
| Cobertura positiva |
Deformação, excentricidade, arranhões, esmagamento, manchas, protuberâncias, indentados, marcas d'água, mistura da cobertura superior, etc. |
| Anel de vedação |
O anel de vedação está danificado, deformado, mal revestido, diferença de cor do anel de vedação, mistura do anel de vedação, etc. |
| Anel de borracha |
Avental perdido, perdido, deslocado, avental partido, avental partido, etc. |
| PTC |
Deformações, arranhões, releituras, danos, bordas pretas, bordas internas e externas, superfícies sujas, diferenças de cor, mal revestimento, etc. |
Sistema de inspecção visual
O nosso software de inspecção visual desenvolvido independentemente, apoiado por mais de dez anos de experiência em I&D, apresenta mais de 2000 funções, incluindo defeitos, cor, tamanho, vazamento de cobre,e detecção OCREste sistema de controlo de qualidade abrangente suporta a detecção rápida de produtos em mais de 100 indústrias com uma operação totalmente automática sem contacto que não causa danos à peça.
O software programável pode filtrar até 32 categorias e lidar com várias peças de trabalho simultaneamente, melhorando significativamente a eficiência da empresa.Com velocidades de detecção de até 5000 peças por minuto e uma precisão de 1 μm, dependendo da peça, o sistema elimina operações manuais redundantes, desde a detecção até a triagem e embalagem, reduzindo os custos de mão-de-obra e o erro humano, melhorando a precisão.
Com um software inteligente com interface fácil de usar, operação simples, opções de dados de simulação, processamento avançado de dados de grandes lotes e integração de sistemas ERP,A nossa solução melhora drasticamente a eficiência do processamento de dados da empresa.
Detecção de defeitos de aparência
Informações sobre a empresa
Os nossos clientes e agentes
Perguntas Frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.
Q2: O que a sua empresa produz principalmente?
A2: Nós fabricamos principalmente máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.
P3: Como escolher a especificação adequada?
A3: A nossa equipa profissional irá recomendar especificações adequadas com base nas suas variedades de produtos e requisitos de tamanho.
Q4: Você aceita serviço personalizado?
A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Os nossos produtos vêm com uma garantia de 1 ano. Temos uma durabilidade melhorada nos componentes quebráveis, garantindo uma qualidade de produto confiável.
