Programável totalmente automático do pórtico composto ótico do sistema de medida da visão 3D

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Número do modelo: delicado
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso madeira
Tempo de entrega: quinze dias úteis
Termos de pagamento: T/T.
Habilidade da fonte: 5 jogos por mês
Informação detalhada
Câmera: Câmera do CCD cor da categoria 1/2 industrial da” Ampliação: 33-195X
Sistema de condução: Controle completo do CNC do fim-laço, servo motor da C.A., linha central 3 automática e programável, Definição linear da escala: 1um/0.5um/0.25um/0.1um para opcional
Software de medição: Software de medição do composto racional do Vue 3D
Realçar:

máquina de medição da visão

,

sistemas de medição da visão

,

sistema de medida composto da visão 3D


Descrição de produto



programável totalmente automático da máquina composta da medida da visão 3D





Introdução

●A máquina delicada da medida da visão da série projetada e criada por UNIMETRO, é uma máquina composta da medida da visão. É construída com base em tecnologia avançada do sistema ótico, da sondagem, do sensor do laser e do controle de movimento, que assegura o desempenho da precisão, da repetibilidade e do movimento.



A série delicada é um dispositivo proeminente para a inspeção exata, o QC, e a produção.

A máquina delicada da medida da visão da série é um instrumento composto de alta qualidade da medida com as coordenadas que medem e tecnologia ótica da visão, que é originária do projeto alemão da estrutura.

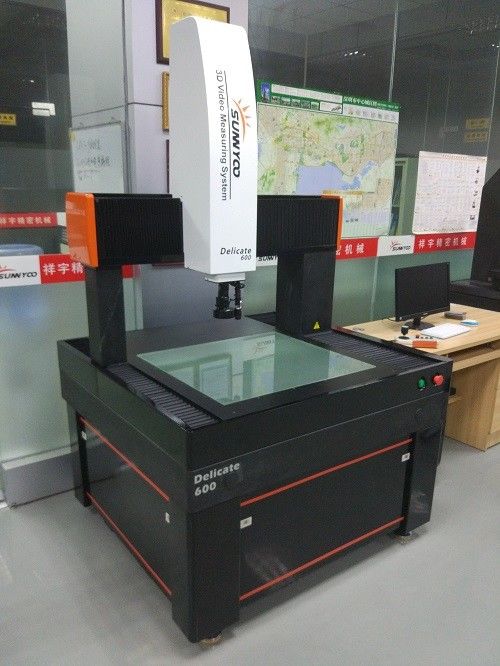

Programável totalmente automático do pórtico composto ótico do sistema de medida da visão 3D 0





Características

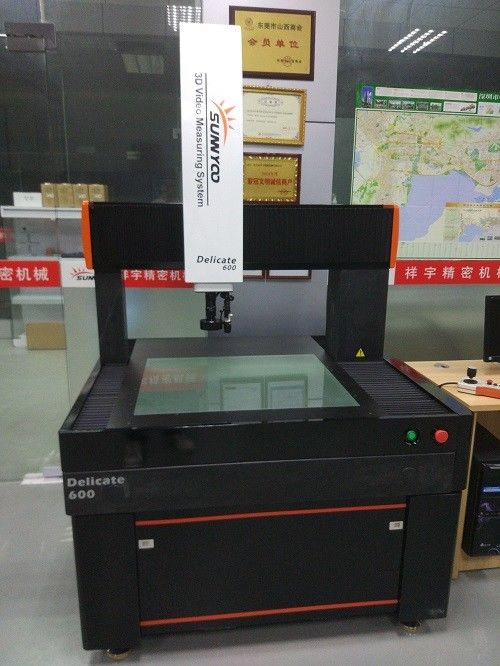

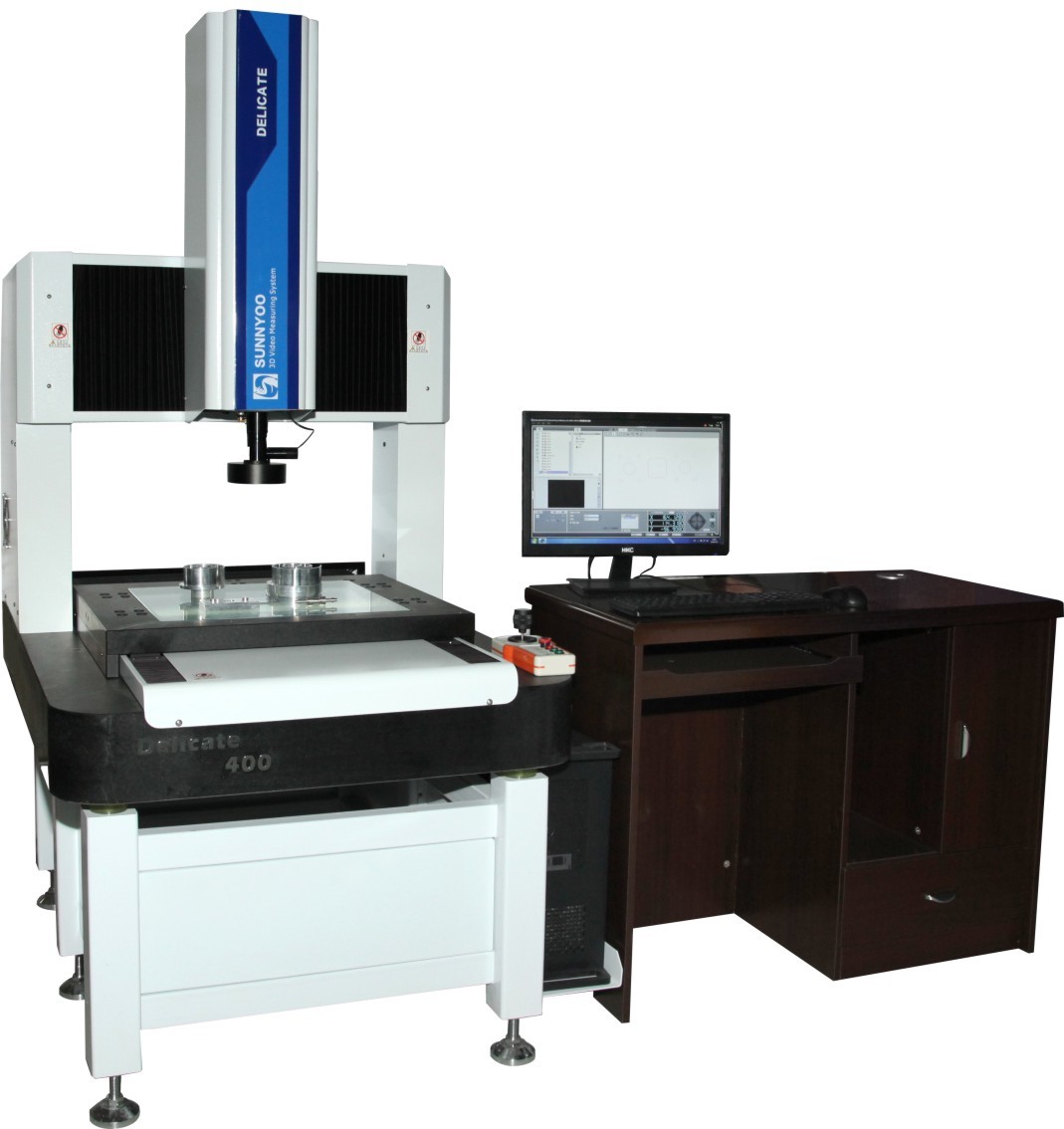

Programável totalmente automático do pórtico composto ótico do sistema de medida da visão 3D 1Programável totalmente automático do pórtico composto ótico do sistema de medida da visão 3D 2





1. base da máquina do granito de 000 categorias, tabela de funcionamento e pórtico, para assegurar a estabilidade da estrutura da máquina durante o movimento.


2. o sistema de controlo do movimento do Fim-laço, coordenado com o hardware da alto-precisão, o posicionamento da linha central da máquina pode ser rápido e exato.


3. Escala linear de Renishaw encaixada, para oferecer a precisão de medição alta e o desempenho estável.





4. Usando os servos motores originais de Panasonic para aumentar a velocidade, o ragidity e a estabilidade do movimento.

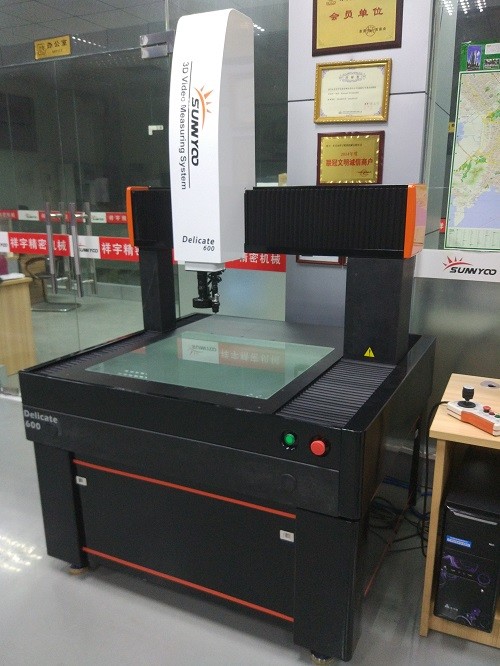

Programável totalmente automático do pórtico composto ótico do sistema de medida da visão 3D 3 Programável totalmente automático do pórtico composto ótico do sistema de medida da visão 3D 4


5. o guideway linear da Alto-precisão garante a precisão e a estabilidade do movimento.

6. opção do múltiplo para a lente ou as câmeras baseada nas exigências de clientes, satisfazer a exigência de medição da visão diferente.

7. software composto de RationalVue 3D disponível:








Acessórios do instrumento



2D software da inspeção + software da inspeção 3D + de reversão do CAD software + formulário que analisa o software do software + da exploração do contorno + o software estatístico do SPC + software de programação autônomo + software da avaliação da tolerância.


Programável totalmente automático do pórtico composto ótico do sistema de medida da visão 3D 5


Opções abertas

Lente ótica do CCD – solução diferente para a opção baseada em objetos de medição diferentes, a fim ganhar a imagem mais rápida e mais estável baseada em exigências de medição diferentes.

Ponta de prova do toque       – Para conseguir a medição 3D

Sensores do laser    – Para a medição do não-contato da altura, da profundidade e do nivelamento








Parâmetros



Modelo

CNC 400 delicado

CNC 500 delicado

CNC 600 delicado

Dimensão (milímetros)

1300*1100*1800

1400*1200*1800

1500*1300*1800

Escala de medição (milímetros)

Escala de medição (milímetros)

400

500

600

Y

300

400

500

Z

200





Precisão de medição (um)

3+L/100

5+L/100

Peso (quilogramas)

1800

2500

3000

Imagem e sistema de medição

Câmera

Câmera do CCD cor da categoria 1/2 industrial da”

Lente objetiva

Lente lente zoom/lente detented manuais 0.7-4.5X/Navitar de Autozoom para opcional

Ampliação

33-195X

Campo da visão

8.1-1.3

Distância de funcionamento

108mm

Definição de medição

0.001mm

Definição linear da escala

1um/0.5um/0.25um/0.1um para opcional

Sistema de condução

Controle completo do CNC do fim-laço, servo motor da C.A., linha central 3 automática e programável, controle do manche, controle do teclado

Software de medição

Software de medição do composto racional do Vue 3D

Iluminação

As 8 seções programáveis soam o diodo emissor de luz para a luz de superfície, 40 seções soam o diodo emissor de luz para a opção, luz paralela do contorno do diodo emissor de luz, luz coaxial para a opção.

Fonte de alimentação

220V±10% (C.A.) 50Hz, aterrando com resistance≦4Ω é exigido

Ambiente de trabalho

Temperatura: 18-24°C, umidade: 30%-75%, evite a vibração
