Informação detalhada

Modelo:	Série HE	Nome do produto:	Instrumento de medição de imagem totalmente automático (tipo pórtico fixo) - HP442
Repetibilidade:	1,5um	Precisão:	1,6+L/200um
Resolução de escala linear:	0.5um (0,1um opcional)	Modo de medição:	Totalmente automático
Apoiar:	OEM, ODM, personalizar	Escenário de aplicação:	Laboratório/Indústria
Garantia:	12 meses	Peso (kg):	560
Medindo a raiva:	400/400/200
Destacar:	Máquina de medição de visão HP CNC , Máquina de medição de inspeção de semicondutores , Sistema de medição da visão de precisão de micrões

Descrição de produto

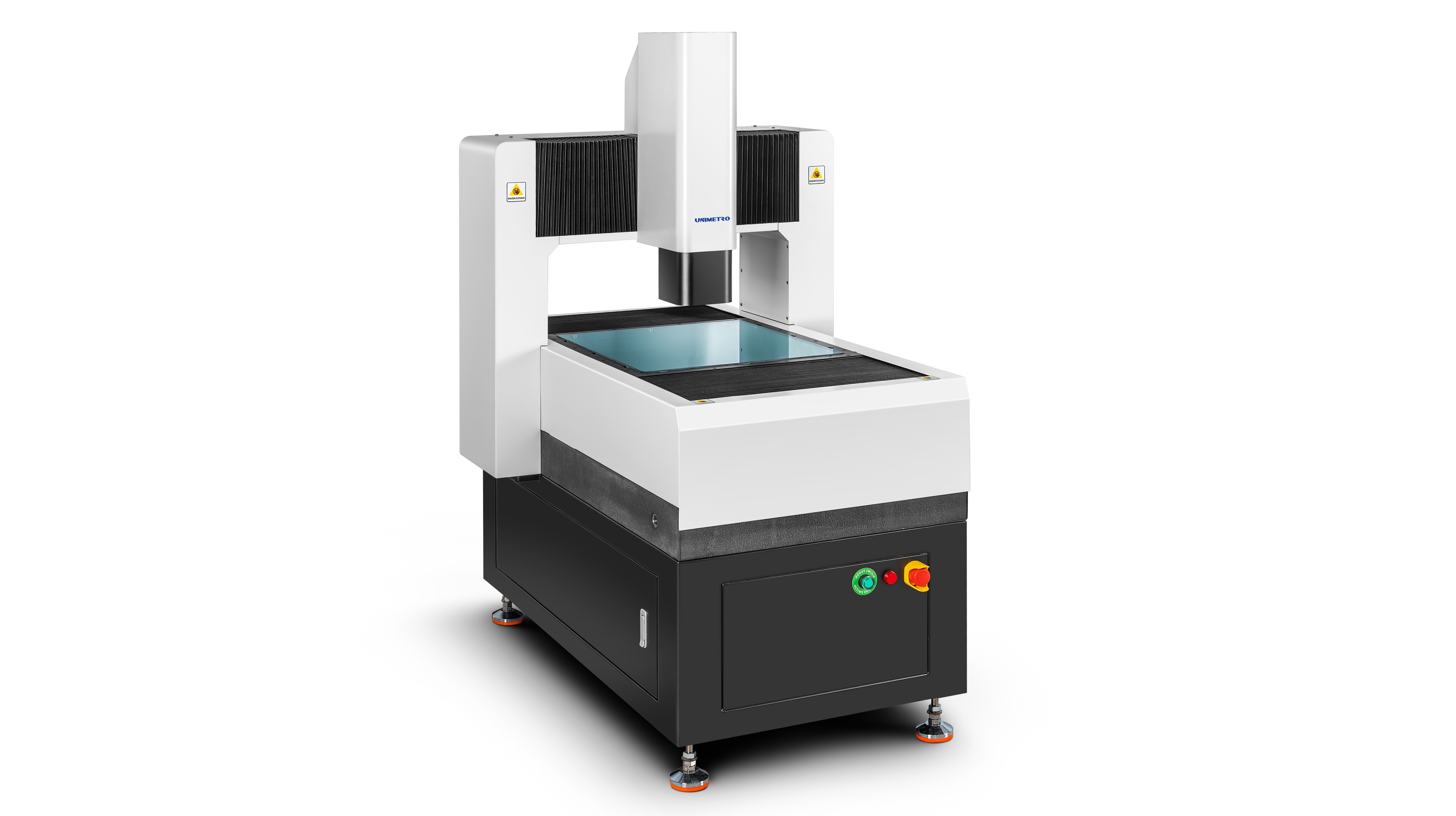

Máquina de medição de visão CNC da série HP ¢ Inspeção de precisão a nível de micrômetro para componentes de semicondutores

Visão geral do produto

HP: Alta precisão (Alta precisão)

As principais características da máquina de pórtico fixo são alta precisão e completa automação."HP", neste contexto, refere-se à máquina de pórtico como um "instrumento automático de inspecção óptica de precisão sem contacto a nível de micrômetros"Ajuda a melhorar a precisão geral da produção e a produtividade para os clientes.

Especificações técnicas

Modelo	HP 442	HP 662	HP 872
Dimensões (mm) (X x Y x Z)	920 * 1200 * 1600	1120 * 1400 * 1600	1320 * 1600 * 1600
Intervalo de medição (mm) (X x Y x Z)	400400200	600600200	800700200
Precisão (um)	1.6 +L/200	1.6 +L/200	1.6 +L/200
Repetitividade (um)	1.5	1.5	1.5
Peso (kg)	560	860	1600
Resolução	0.5μm (0,1um para opção)
Câmara	Câmera CCD a cores de qualidade industrial
Lentes	1x-10x (magnificação variável)
Magnificação	20X - 200X (A ampliação varia de acordo com o modelo da câmara selecionada; a ampliação real está sujeita aos dados medidos.)
Magnificação de vídeo	18~195X (de acordo com os diferentes modelos da câmara selecionada; a ampliação real está sujeita aos dados medidos)
Distância de trabalho	85 mm
Iluminação	Luz de superfície programável, luz LED paralela inferior (opcional: luz coaxial)
Sistema de accionamento	Controle CNC, acionamento linear do motor; Controle da alça, controle do mouse/teclado
Resolução de escala linear (um)	0.1um

Aplicações

Características fundamentais

Projeto de estruturas de alta rigidez

Toda a estrutura de ponte móvel do quadro fechado é adotada, a peça de medição é fixa, a capacidade de suporte é grande e o desempenho do movimento é bom.
Introduzir a tecnologia de análise de elementos finitos na concepção mecânica para garantir uma elevada rigidez e uma estrutura mecânica de alta precisão.
Base de granito de grau 000, elevada resistência, resistência à corrosão e boa estabilidade.
Mesa de trabalho de tratamento de superfície de óxido de alumínio, controlo de ação rápido e flexível, durável e bonito.

Configuração de alta precisão

RENISHAW regra de grelha aberta, resolução 0,5 mm, alta precisão e boa estabilidade.

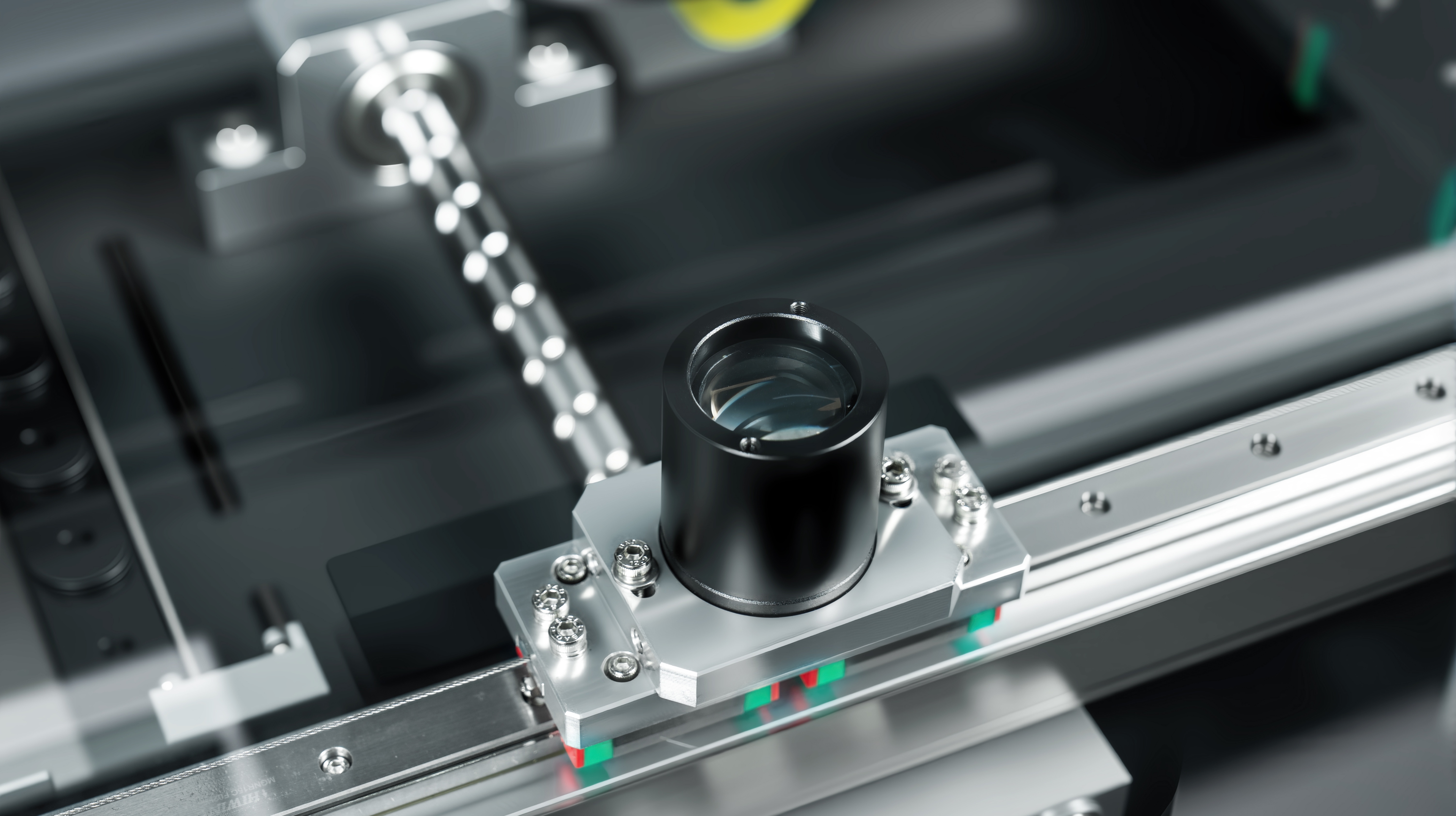

O trilho de guia linear de precisão, o parafuso de esferas da moedor e o servomotor AC garantem a estabilidade da precisão de posicionamento do sistema da máquina.
2M pixel de alta definição de cores Giga câmera digital atende aos requisitos de observação clara e medição estável.
6.5x lente óptica de alta definição, zoom automático preciso, calibração rápida de pixels.

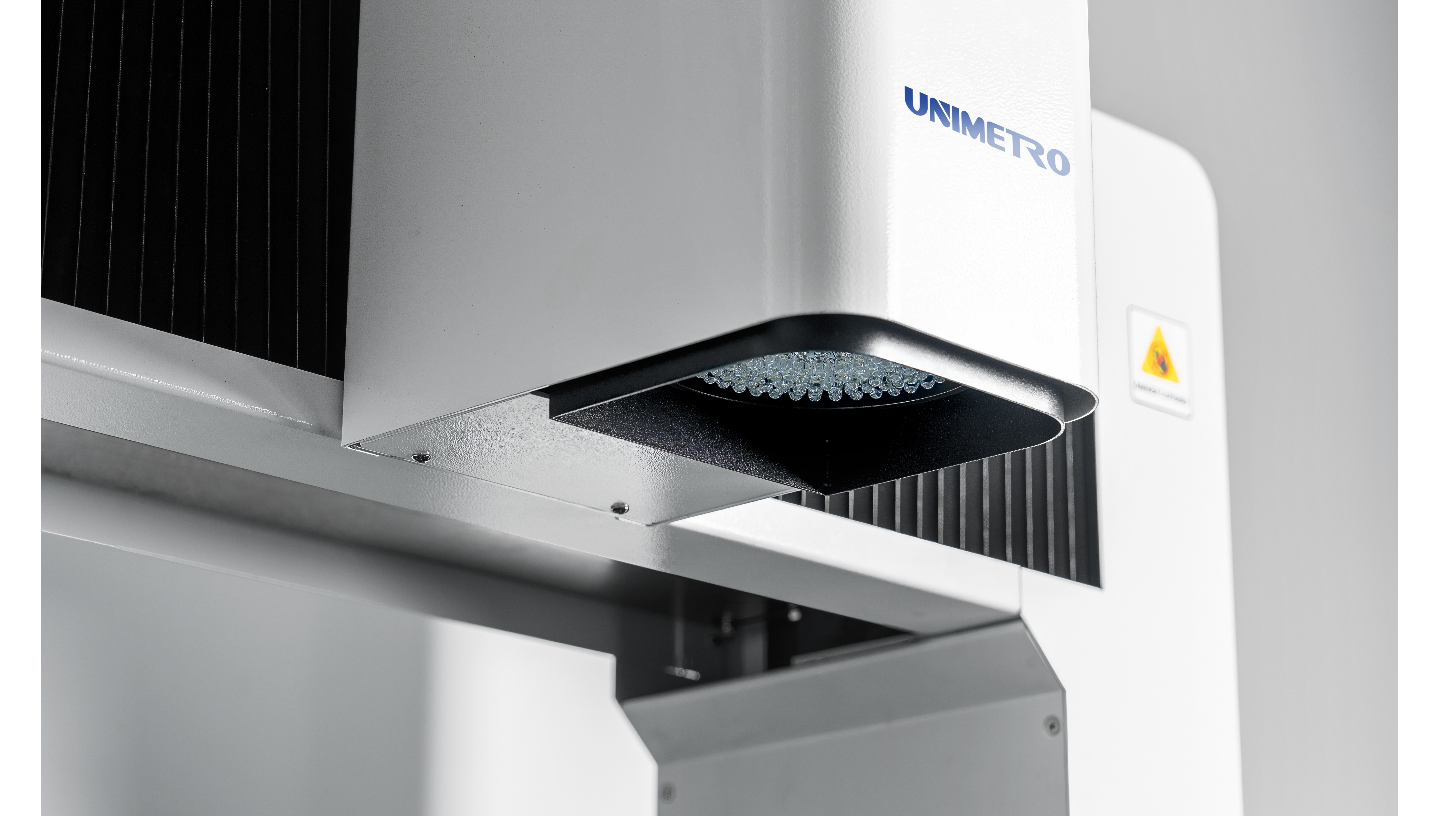

Fonte de luz de superfície LED de 8 zonas com 5 anéis programável, sistema de fonte de luz de contorno LED paralelo de transmissão, ajuste inteligente de brilho de 256 níveis.
Controle CNC de eixo completo, acionamento do servo motor de circuito fechado.

Multi-sensor opcional para medição 3D

O instrumento de medição de visão de tipo pórtico da série HE pode ser equipado com uma variedade de sensores 3D para medição composta 2D / 3D abrangente.Pode também ser equipado com sensores sem contacto, tais como sonda e laserTambém suporta a série completa de suportes de sonda RENSHAW, para que os utilizadores possam completar a transformação automática de medições em escala completa num único dispositivo, melhorando muito a produtividade.

Informações sobre a empresa

Os nossos clientes e agentes

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.

P2: Em que se dedica principalmente a sua empresa?

A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM acessórios etc.

P3: Como escolher a especificação adequada?

A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.

Q4: Você aceita serviço personalizado?

A: Certifique-se de que podemos fornecer não apenas máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.

Q5: Qual é o seu período de garantia?

A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável, e melhoramos muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto.

etiqueta:

Lugar de origem:	Cantão, China
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	série dos cavalos-força

Quantidade de ordem mínima:	1 conjunto
Preço:	negociável
Detalhes da embalagem:	Caixa de madeira + embalagem de vácuo
Tempo de entrega:	15 ~ 20 dias
Termos de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte:	5 séries por mês
