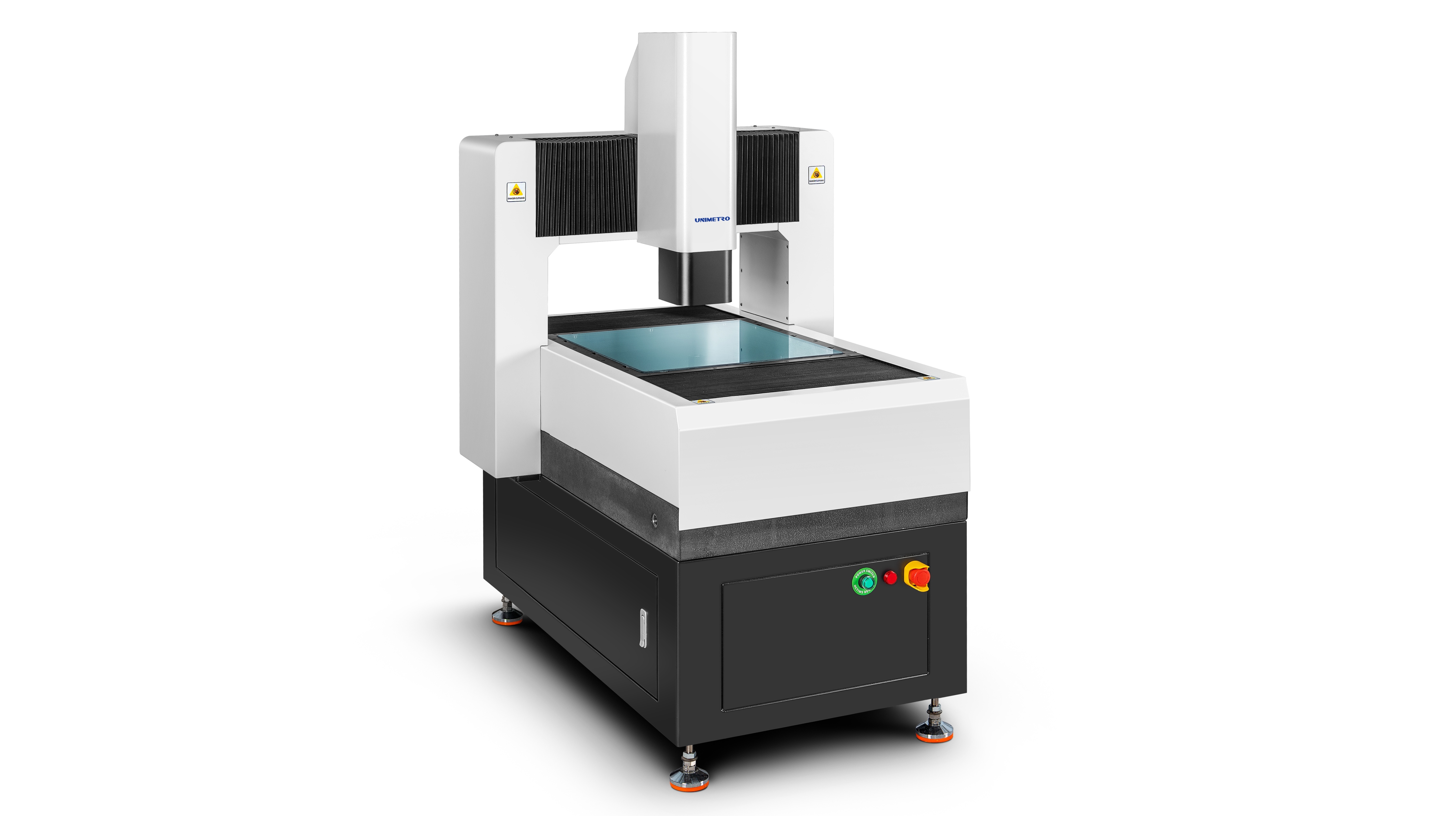

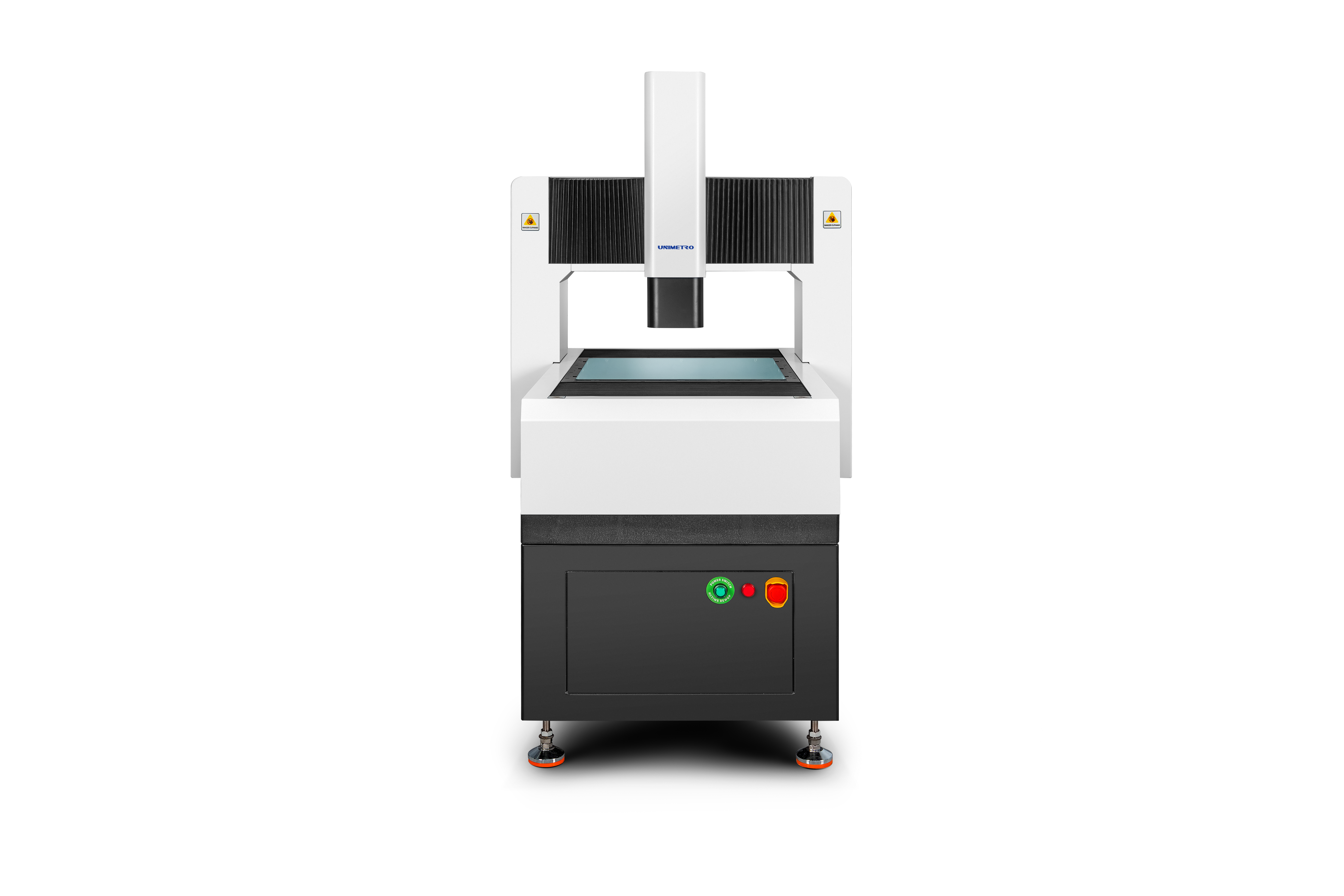

Série HP Advanced Vmm 3D Vision Medida sem contato para inspeção de precisão 3C

HP: Alta precisão (Alta precisão)
As principais características da máquina de pórtico fixo são alta precisão e completa automação."HP", neste contexto, refere-se à máquina de pórtico como um "instrumento automático de inspecção óptica de precisão sem contacto a nível de micrômetros"Ajuda a melhorar a precisão geral da produção e a produtividade para os clientes.

Resolução:0.5 μm (0,1 μm opcional)

Câmara:Câmera CCD a cores de qualidade industrial

Lente:1x-10x (magnificação variável)

Ampliação:20X - 200X (A ampliação varia de acordo com o modelo da câmara selecionada; a ampliação real está sujeita aos dados medidos.)

Ampliação de vídeo:18~195X (de acordo com os diferentes modelos da câmara selecionada; a ampliação real está sujeita aos dados medidos)

Distância de trabalho:85 mm

Iluminação:Luz de superfície programável, luz LED paralela inferior (opcional: luz coaxial)

Sistema de accionamento:Controle CNC, acionamento linear do motor; Controle da alça, controle do mouse/teclado

Resolução em escala linear:0.1 μm

• Toda a estrutura de ponte móvel do quadro fechado é adotada, a peça de medição é fixa, a capacidade de suporte é grande e o desempenho do movimento é bom.
• Introduzir a tecnologia de análise de elementos finitos na concepção mecânica para garantir uma elevada rigidez e uma estrutura mecânica de alta precisão.
• Base de granito de grau 000, elevada resistência, resistência à corrosão e boa estabilidade.
• Mesa de trabalho de tratamento de superfície de óxido de alumínio, controlo de ação rápido e flexível, durável e bonito.

• RENISHAW regra de grelha aberta, resolução 0,5 μm, alta precisão e boa estabilidade.

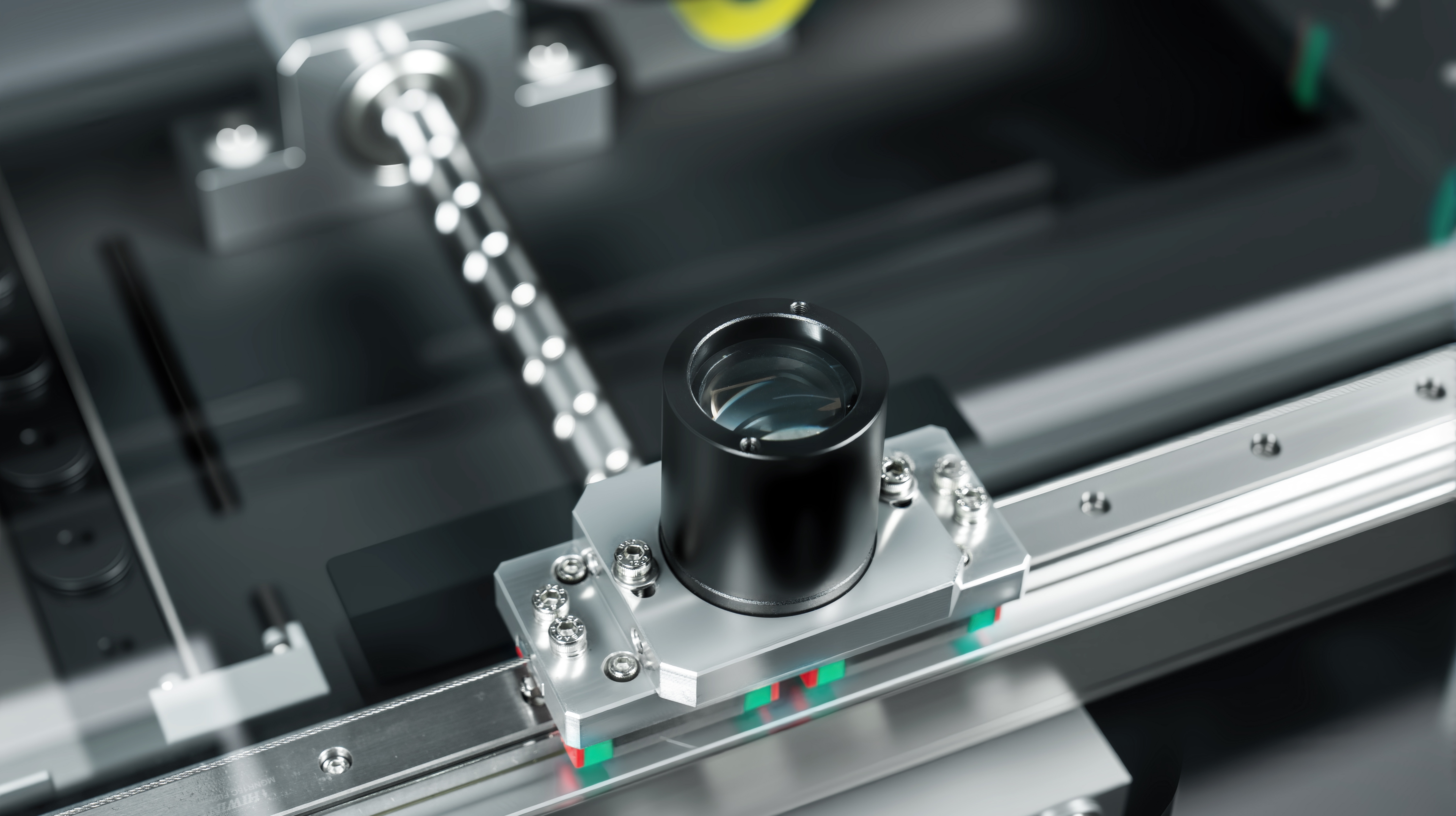

• O trilho de guia linear de precisão, o parafuso de esferas da moedor e o servomotor AC garantem a estabilidade da precisão de posicionamento do sistema da máquina.
• 2M pixel de alta definição de cores Giga câmera digital atende aos requisitos de observação clara e medição estável.
• 6.5x lente óptica de alta definição, zoom automático preciso, calibração rápida de pixels.
• Fonte de luz de superfície LED de 8 zonas com 5 anéis programável, sistema de fonte de luz de contorno LED paralelo de transmissão, ajuste inteligente de brilho de 256 níveis.
• Controle CNC de eixo completo, acionamento do servo motor de circuito fechado.

O instrumento de medição de visão de tipo pórtico da série HE pode ser equipado com uma variedade de sensores 3D para medição composta 2D / 3D abrangente.Pode também ser equipado com sensores sem contacto, tais como sonda e laserTambém suporta a série completa de suportes de sonda RENSHAW, para que os utilizadores possam completar a transformação automática de medições em escala completa num único dispositivo, melhorando muito a produtividade.
