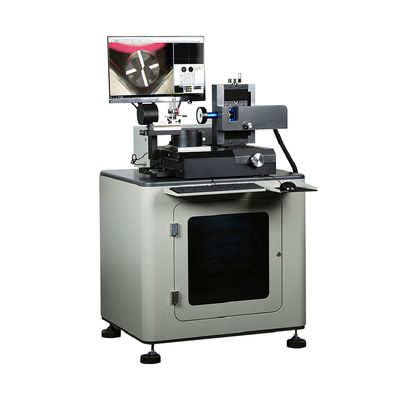

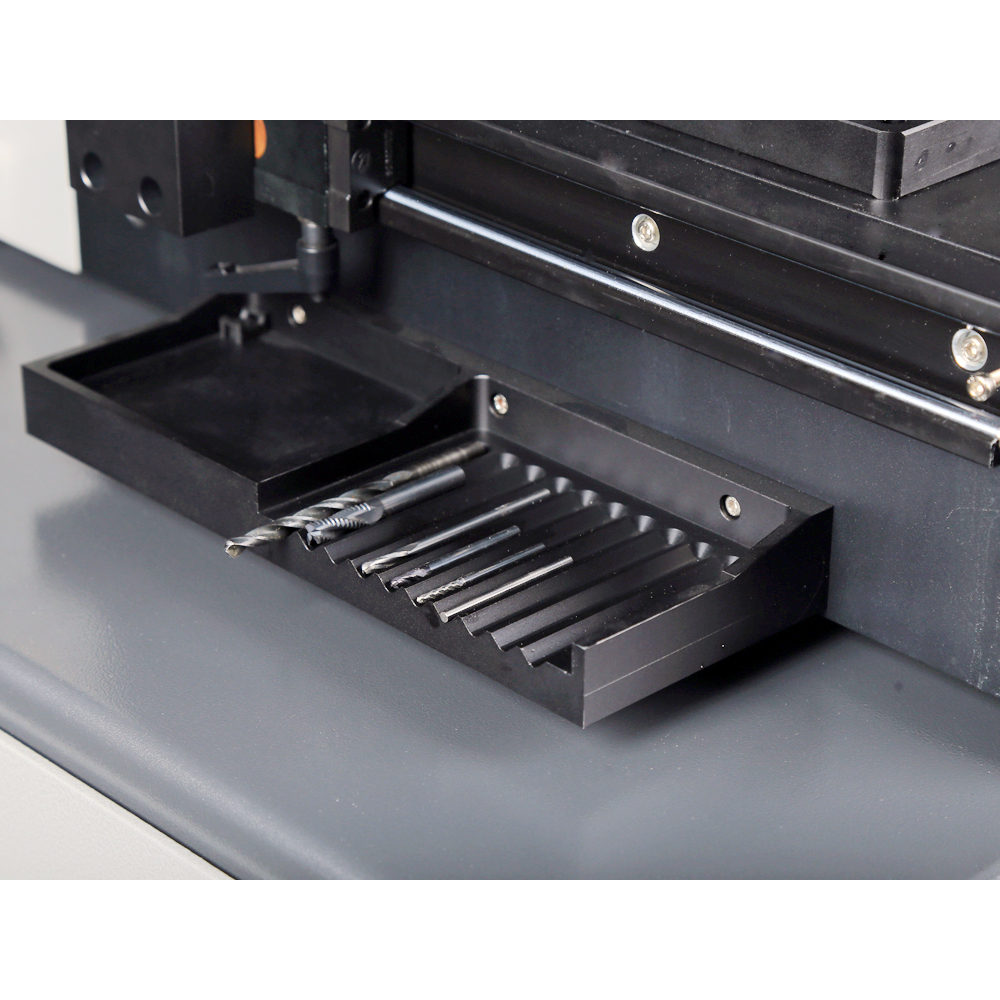

Sistema de inspeção de ferramentas de corte com curso de 80 mm X, 60 mm Y e faixa de medição de 60 mm Z

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Informação Básica
Lugar de origem: Guangdong, China
Marca: UNIMETRO
Número do modelo: Ranger 600
Quantidade de ordem mínima: 1
Preço: $15,600-22,000
Melhor preço contacto
Informação detalhada
Curso do eixo X: 80mm Curso do eixo Y: 60mm
Faixa do eixo Z: 60mm Diâmetro máximo da ferramenta: 50mm
Comprimento máximo da ferramenta: 300 mm Distância de trabalho: 90mm
ampliação da lente: 0,7-4,5x Resolução da câmera: 2M Pixel HD (5m opcional)
Resolução de escala linear: 0.0001mm Faixa de ampliação: 12.6x ~ 79,2x (25,2x ~ 158,4x opcional)
Campo de visão: 27*20mm ~ 4,3*3,3 mm (13,5*10mm ~ 2,3*1,6 mm opcional) Medindo precisão: X ~ y, (2,5+l/100) µm
Sistema do PC: All-in-One, Windows 10, 24 "LCD Tipo da iluminação: Luz de anel de LED de 8 seções, luz de contorno, luz auxiliar
Formato entrado: Arquivos DXF Formato de saída: Excel, DXF
Destacar:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

Descrição de produto

Sistema de inspecção de ferramentas de fresagem VMM

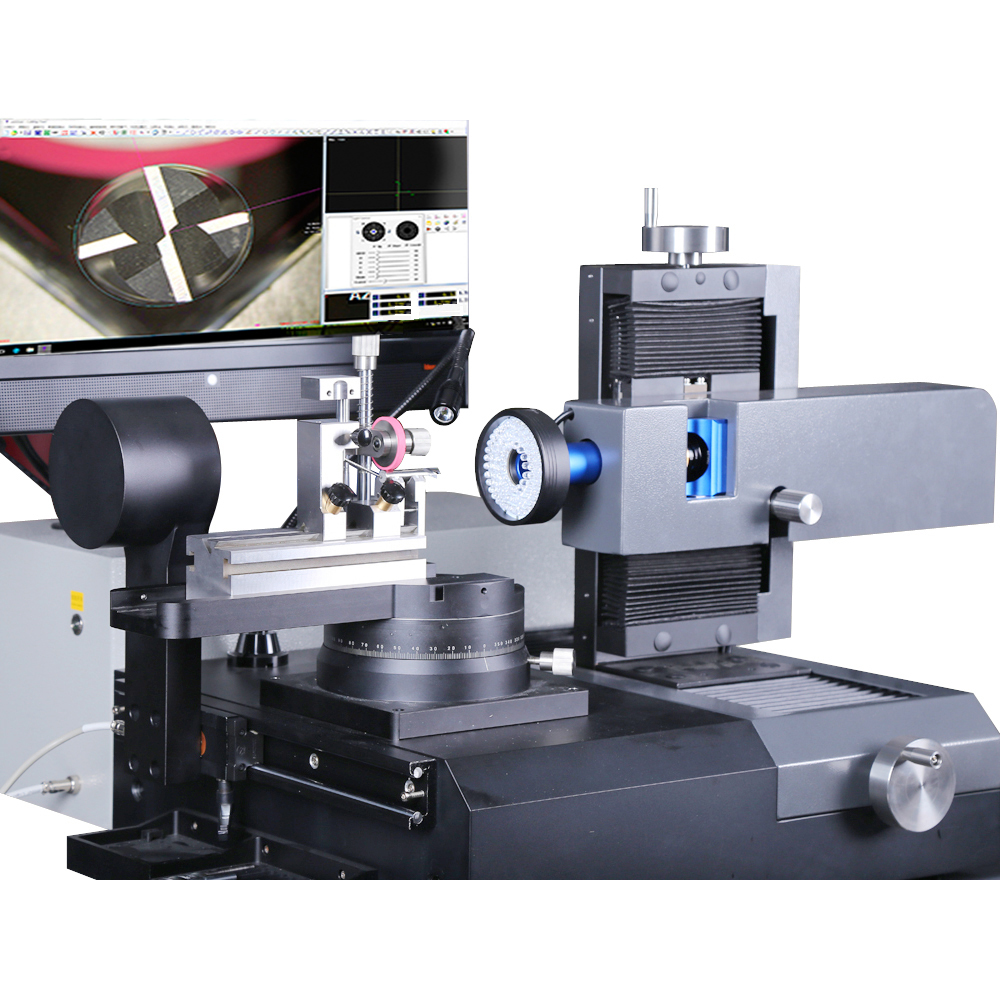

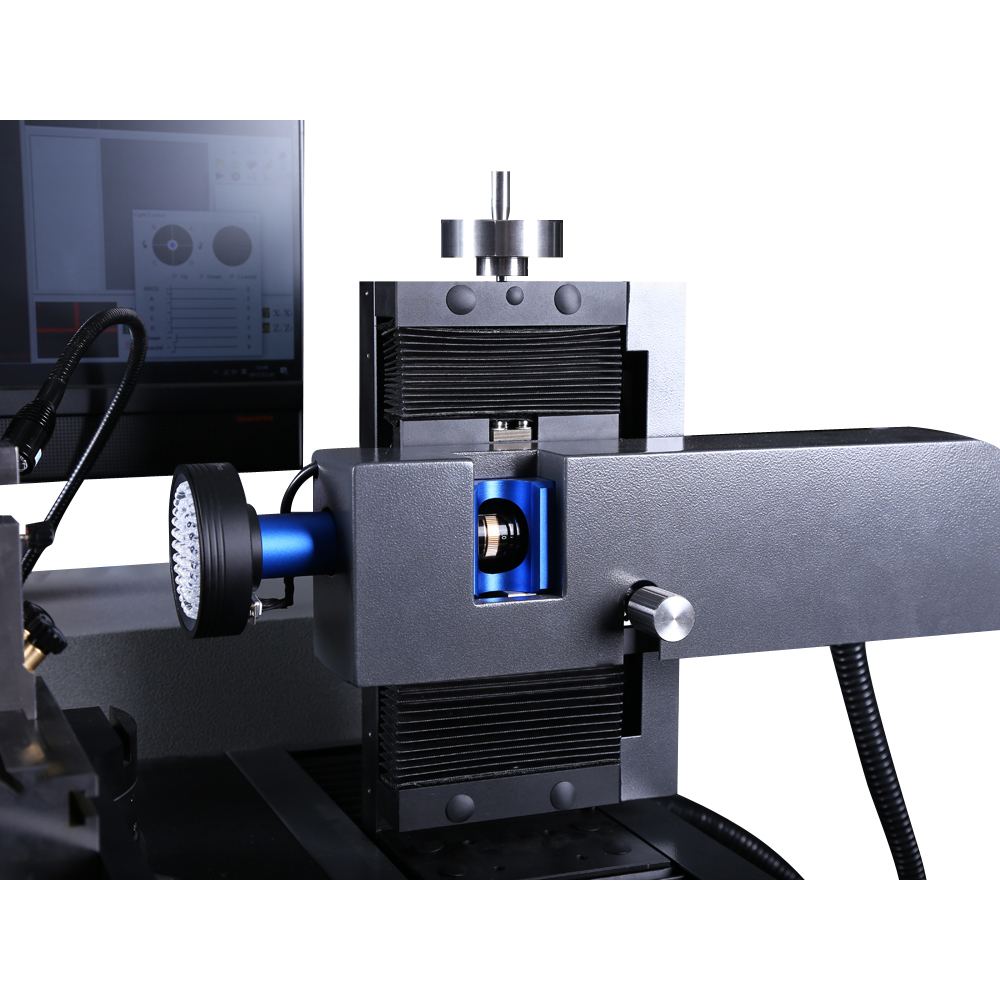

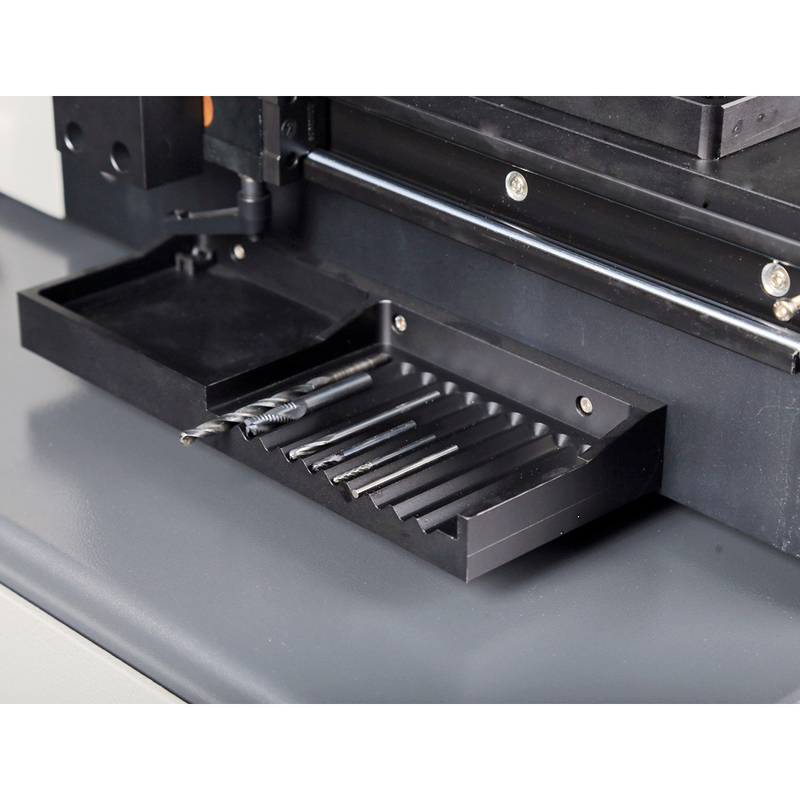

Milling Tool Inspection System Close-up of inspection system
Aplicação do produto
O sistema de inspecção de ferramentas UNIMETRO RANGER600 é uma máquina de medição universal para brocas, fresadoras e afundadores com um sistema de iluminação flexível.Graças ao seu design compacto e grande estabilidade, o RANGER600 pode ser utilizado na sala de metrologia, na recepção de inspecções ou directamente na produção.
Configurado com o software de medição universal SMARTOOL, o RANGER600 é o instrumento ideal para todos os tipos de ferramentas de corte de metais,Desde a verificação rápida de critérios únicos até o controlo completo das geometrias especiais das ferramentasOs utilizadores podem facilmente realizar um processo de medição PUT-MEASURE-ANALYSE com o RANGER600.

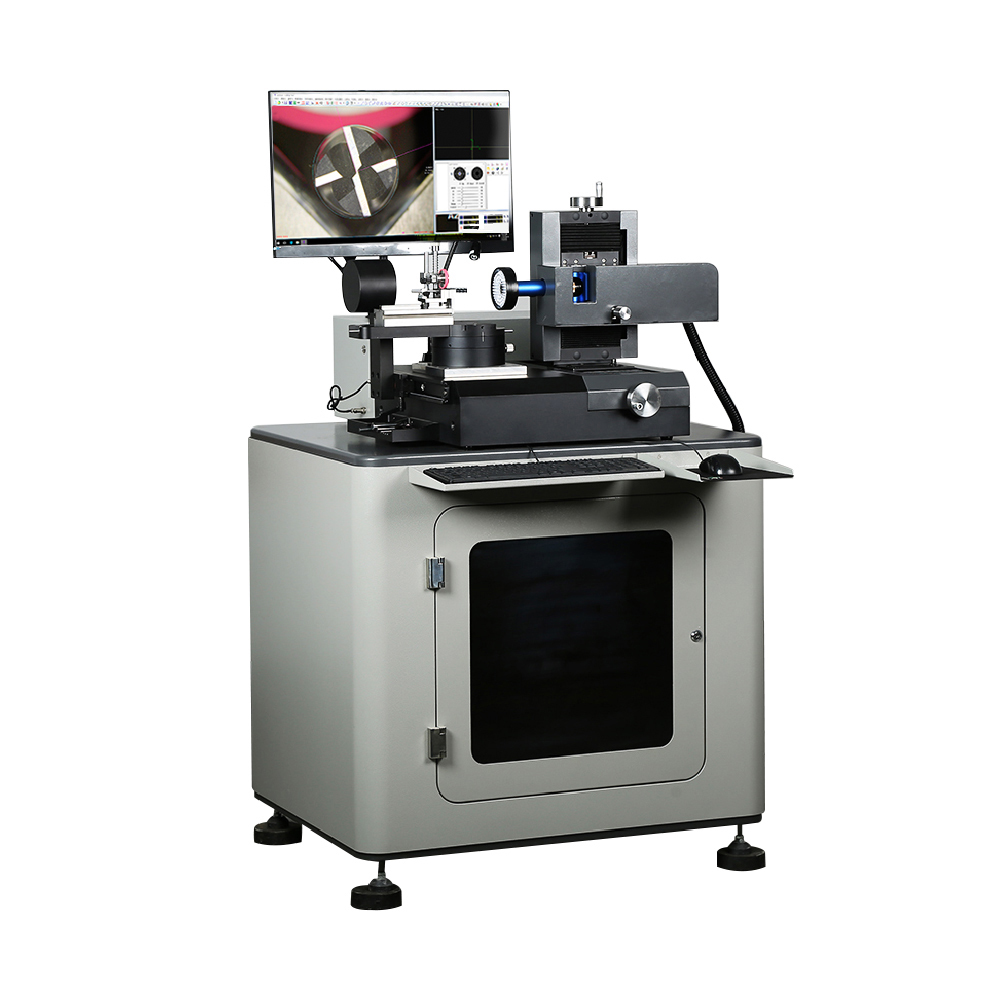

RANGER600 in operation System interface
Parâmetros técnicos
Viagem no eixo X 80 mm
Eixo Y Viagem 60 mm
Faixa de medição do eixo Z 60 mm
Diâmetro máximo da ferramenta 50 mm
Comprimento máximo da ferramenta 300 mm
Distância de trabalho 90 mm
Lentes 0.7-4.5X lente zoom dentada
Câmara Câmera de 2M pixels HD/5M pixels HD (opcional)
Resolução em escala linear 0.0001 mm
Magnificação 12.6X~79.2X/25.2X~158.4X (opcional)
Campo de visão 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (opcional)
Precisão de medição X~Y,(2,5+L/100) μm, L é o comprimento medido
PC Sistema de PC todo-em-um, sistema operacional Windows 10, com monitor LCD de 24"
Iluminação 8 secções de luz LED de anel, luz de contorno e luz auxiliar flexível, todas controladas por software e programáveis
Formato de entrada Arquivos DXF
Formato de saída Excel, DXF

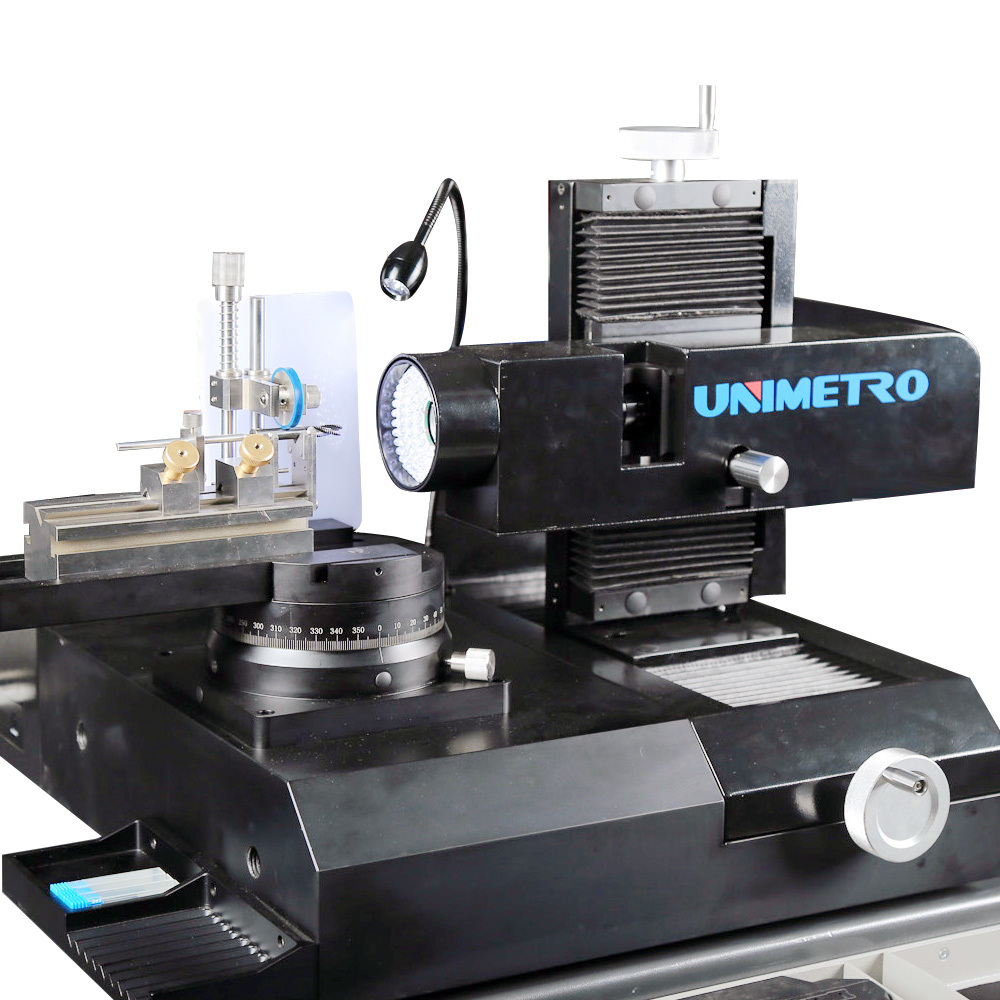

System components
Características avançadas do projeto
  • Design ergonómico e construção sólida
  • Combinação de captura e exibição de imagem HD com nível de ampliação do microscópio opcional

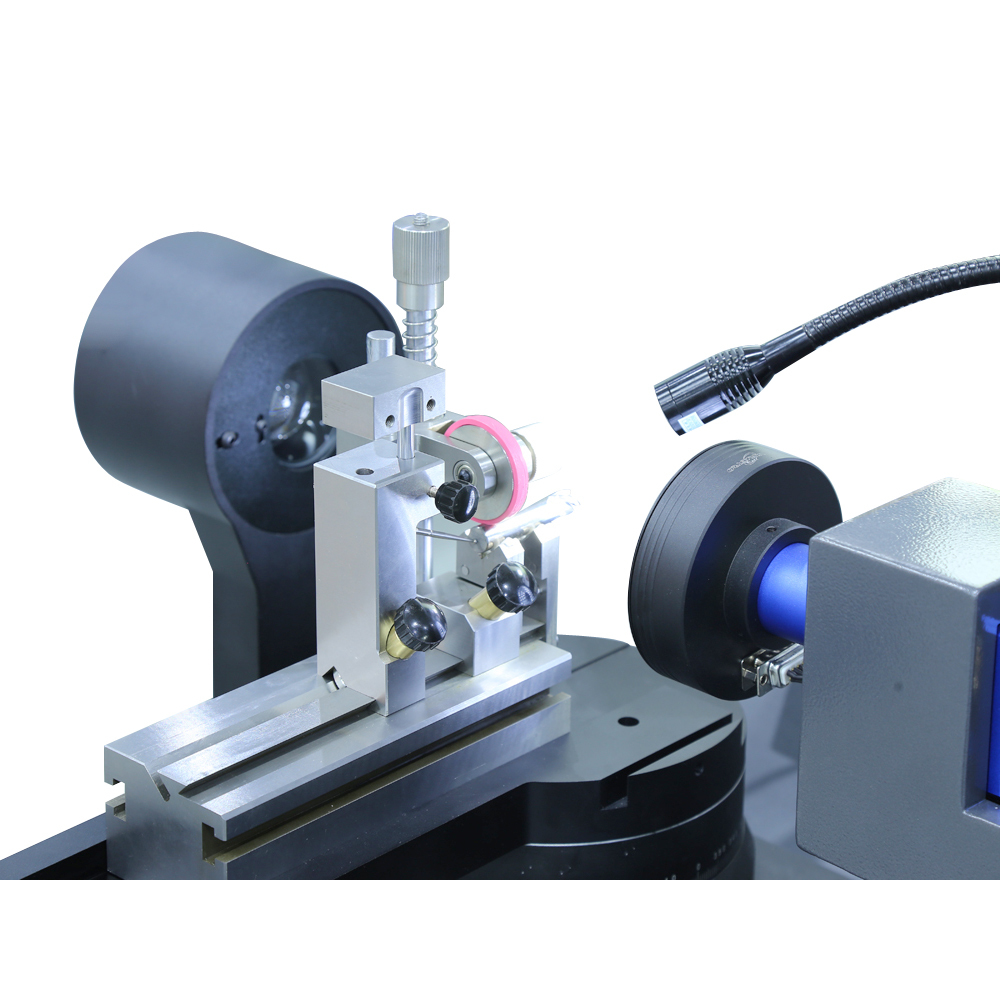

  • Bloco em V estável e preciso para manter e alinhar facilmente as ferramentas
  • Ângulos de medição fixos mecânicos de 0 graus e 90 graus disponíveis no estágio rotativo
  • Codificador de alta precisão incorporado na mesa giratória para localização precisa do ângulo
  • Luz de anel de LED programável de secções múltiplas para iluminação de superfície
  • Software de medição SMARTOOL com funções específicas para ferramentas de corte
  • Detecção automática de bordas e medição de ângulos rápidos com retículo
  • Funções de comparação de elementos CAD disponíveis
  • Resultados de medição de saída rápida para arquivo de relatório do EXCEL ou arquivo CAD
  • Sistema de PC ALL-IN-ONE para maior estabilidade
Multiple angle measurement
Capacidades de medição de ângulos múltiplos
A mesa giratória do RANGER600 oferece dois ângulos fixos mecânicos (0° e 90°) para localização rápida e precisa do ângulo da ferramenta durante a medição.Ferramenta de extremo - eixo centralA posição de 90° é adequada para as medições do ângulo hélice, ângulo frontal axial, primeiro ângulo traseiro, segundo ângulo traseiro e ângulo da borda inclinada.
Para outros requisitos de ângulo, os usuários podem utilizar o codificador preciso incorporado na mesa giratória, com leituras de ângulo exibidas no software.
0 degree measurement 90 degree measurement
Sistema de iluminação
O sistema inclui uma luz adicional dimmavel num braço flexível para melhorar a imagem local,e um módulo de luz LED paralelo de contorno do caminho de luz que se move ao longo do eixo X para fornecer imagens ideais para a medição do contorno da ferramenta.
Flexible auxiliary light Contour light module
Software de medição SMARTOOL
O software de medição de ferramentas de corte SMARTOOL foi desenvolvido com base na tecnologia de medição óptica e digital de alta precisão,que oferece uma operação intuitiva e numerosos algoritmos de medição especificamente para ferramentas fabricadas ou afiadas no sector da moagem.
Software interface
Principais características do software
  • Display de imagem de alta resolução com interface gráfica de operação
  • Visualização dinâmica de curvas em tempo real para análise de bordas
  • Medição de ângulo rápido com retícula de rotação livre
  • Função de comparação CAD para avaliação da geometria da ferramenta
Real-time curve view Angle measurement with reticle
Sobre a UNIMETRO
A UNIMETRO é um fabricante profissional de equipamentos de metrologia com mais de 10 anos de experiência, oferecendo produtos de alto desempenho a preços razoáveis.Somos especializados em produtos de metrologia de nível médio-alto., fornecendo soluções completas de medição de alta precisão para os clientes.
UNIMETRO facility
Nossas Capacidades
  • Linha de produção completa, incluindo componentes essenciais para metrologia óptica
  • Equipa de especialistas que oferece soluções de medição flexíveis
  • Desenvolvimento independente de produtos com um design estável e modular
  • Suporte técnico com os mais recentes sistemas de concepção e resposta 24 horas
Production line
