Sistema de medição de fresa para medição de ângulo de largura de borda
Aplicação do produto

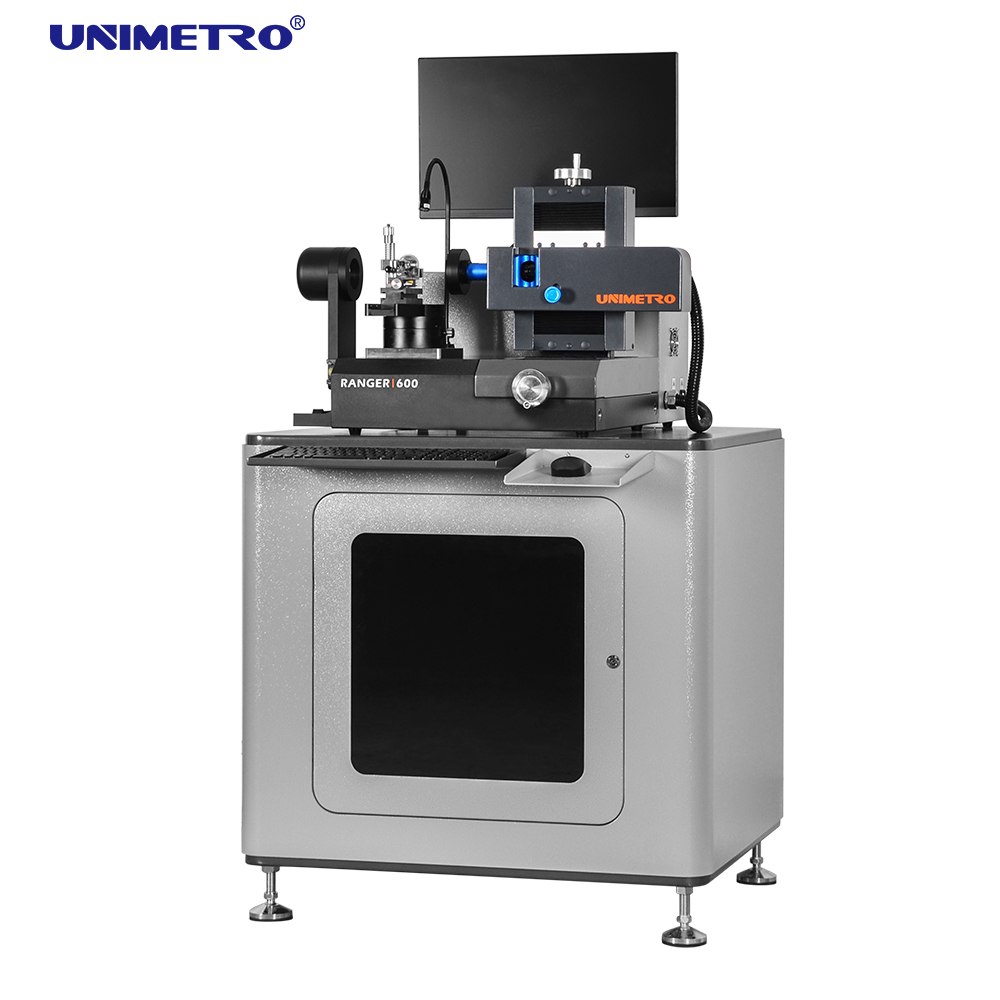

O Sistema de Inspeção de Ferramentas UNIMETRO RANGER600 é uma máquina de medição universal para brocas, fresas e escareadores com sistema de iluminação flexível. Seu design compacto e estabilidade excepcional o tornam adequado para salas de metrologia, inspeção de recebimento ou uso direto na produção.
Configurado com o software de medição universal SMARTOOL, o RANGER600 fornece controle abrangente de geometrias especiais de ferramentas, desde simples verificações de contorno externo até medições completas de ângulos. O sistema permite um processo simplificado de PUT-MEASURE-ANALYSE para todos os tipos de ferramentas de corte de metal.
Especificações Técnicas
| Parâmetro |
Valor |
| Curso do eixo X |
80mm |
| Curso do eixo Y |
60 mm |
| Faixa de medição do eixo Z |
60 mm |
| Diâmetro máximo da ferramenta |
20mm |
| Comprimento máximo da ferramenta |
200mm |
| Distância de trabalho |
90 mm |
| Lente |
Lente zoom amassada de 0,7-4,5X |
| Câmera |
Câmera HD de 2M pixels/câmera HD de 5M pixels (opcional) |
| Resolução de escala linear |
0,0001 mm |
| Ampliação |
12,6X~79,2X/25,2X~158,4X (opcional) |
| Campo de visão |
27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (opcional) |
| Medindo precisão |
X~Y,(2,5+L/100)µm, L é o comprimento medido |
| PC |
Sistema de PC TUDO EM UM, sistema operacional Windows 10, com monitor LCD de 24" |
| Iluminação |
Anel de luz LED de 8 seções, luz de contorno e luz auxiliar flexível, todo controle de software e programável |
| Formato de entrada |
Arquivos DXF |
| Formato de saída |
EXCEL,DXF |
Recursos avançados de design
- Design ergonômico com construção sólida para estabilidade
- Captura de imagem HD com níveis de ampliação de microscópio opcionais

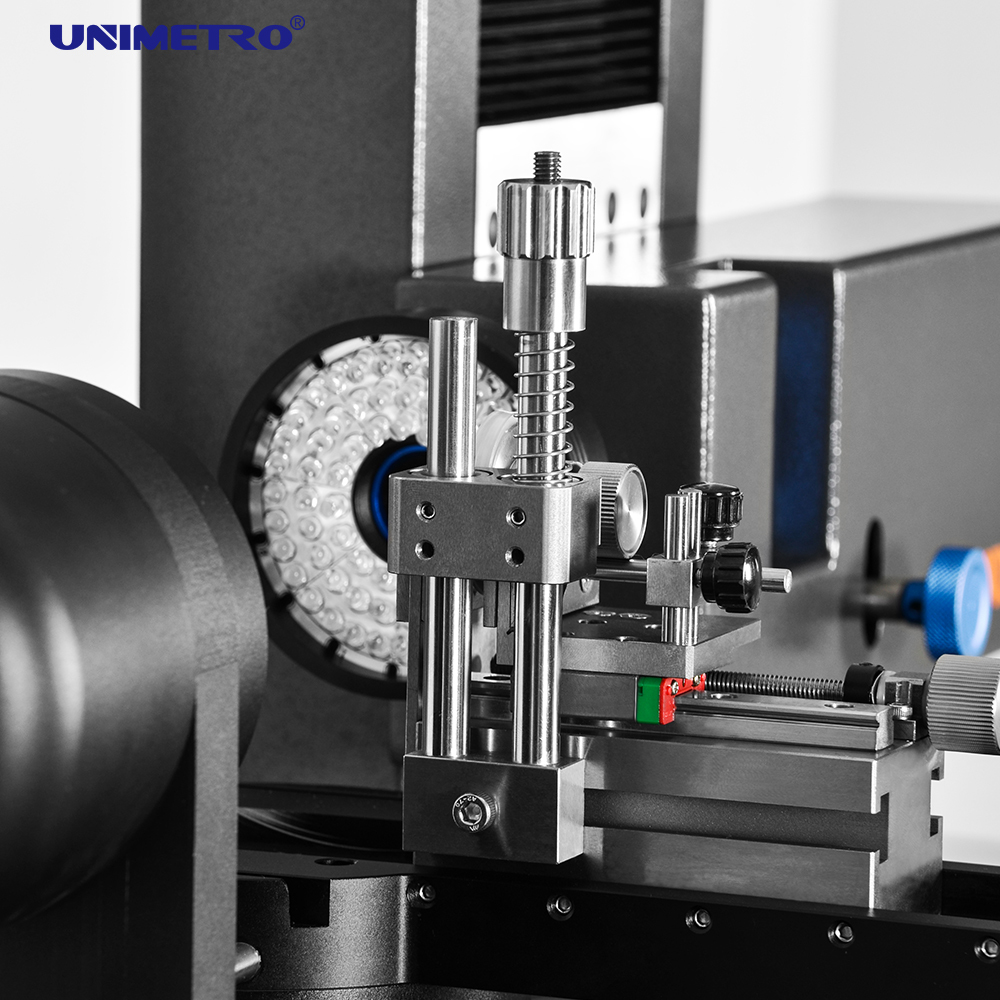

- Bloco em V estável para fixação e alinhamento seguros da ferramenta
- Ângulos de medição fixos mecânicos em 0° e 90° na platina rotativa
- Codificador incorporado de alta precisão para localização precisa do ângulo

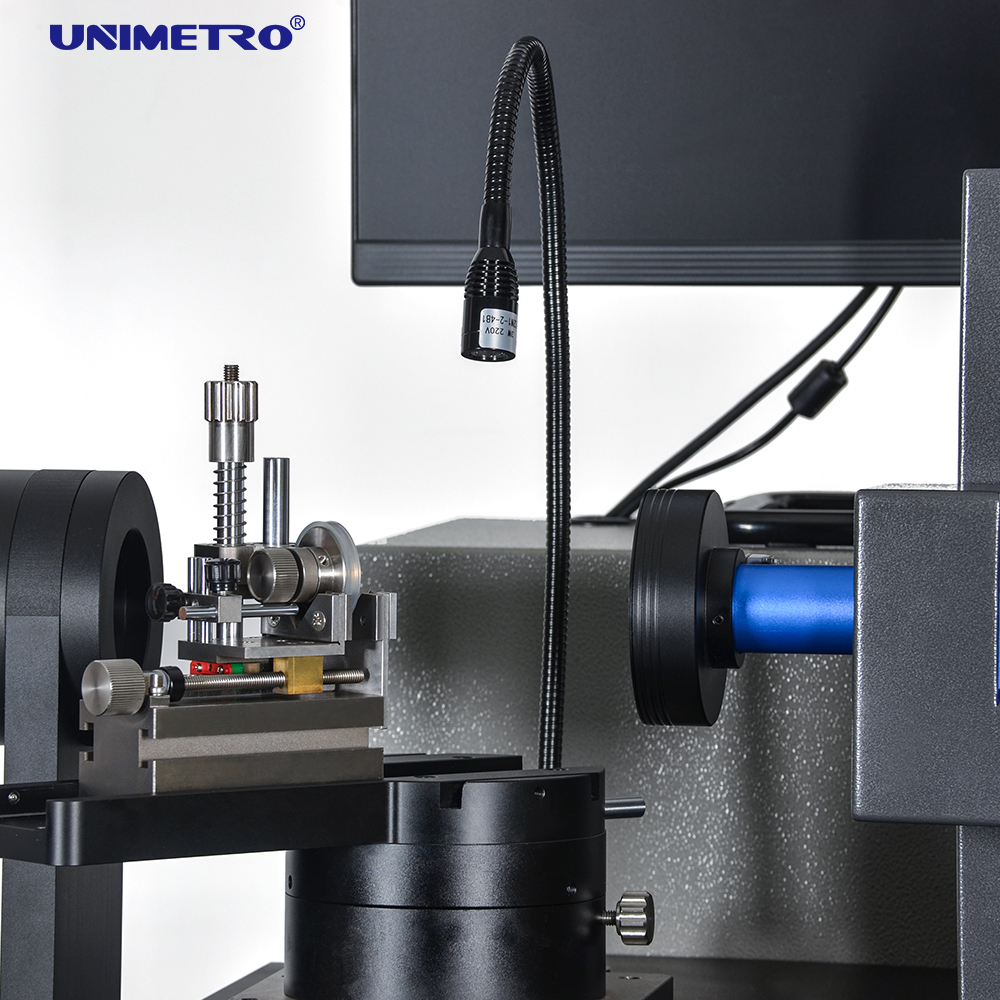

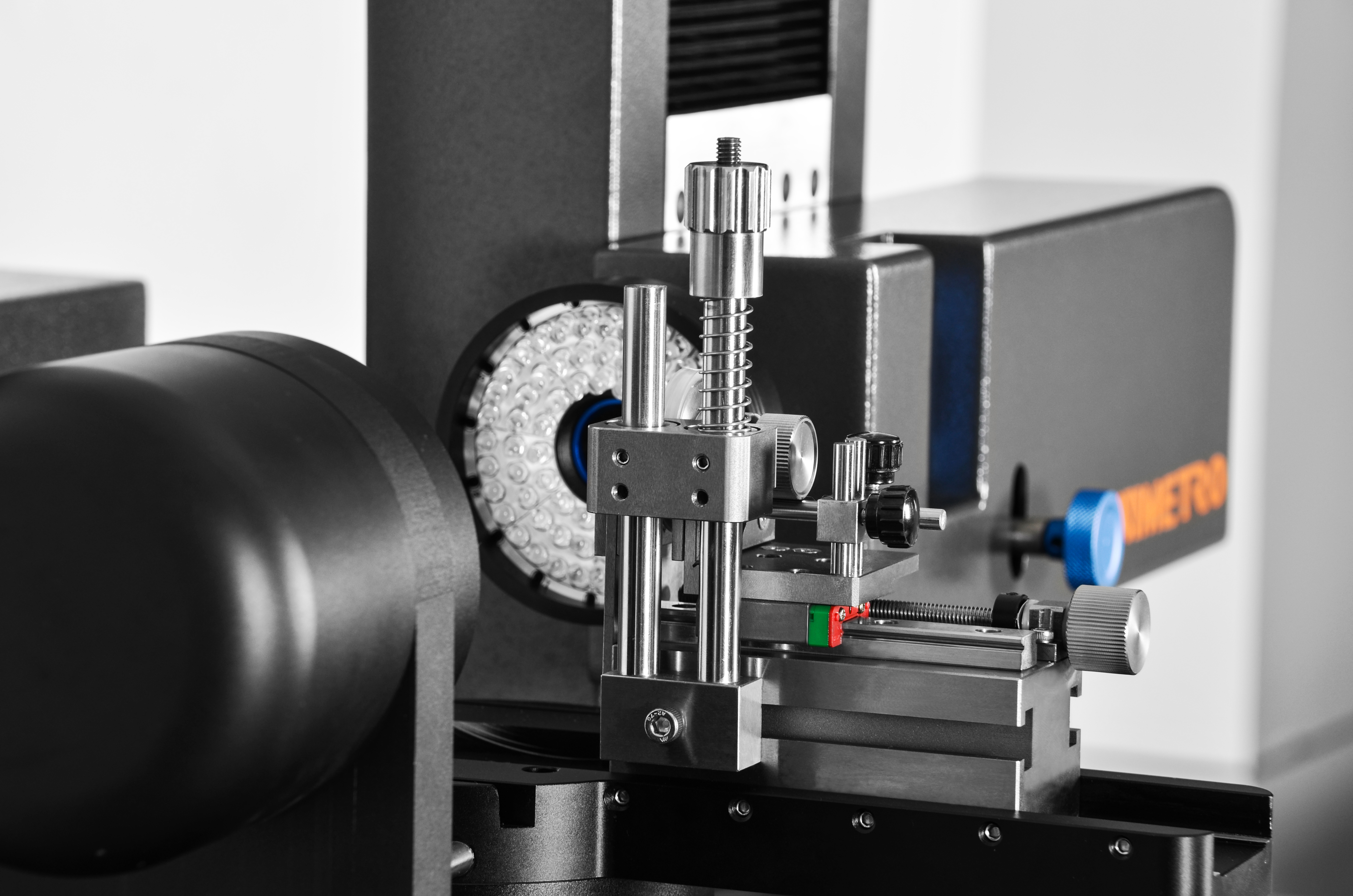

- Anel luminoso LED programável de múltiplas seções com iluminação de contorno
- Software SMARTOOL com funções especializadas de medição de ferramentas de corte
- Detecção automática de bordas e comparação de elementos CAD
- Saída rápida de medição para formatos EXCEL ou CAD
- Sistema de PC TUDO EM UM integrado para maior estabilidade
Capacidades de medição de múltiplos ângulos

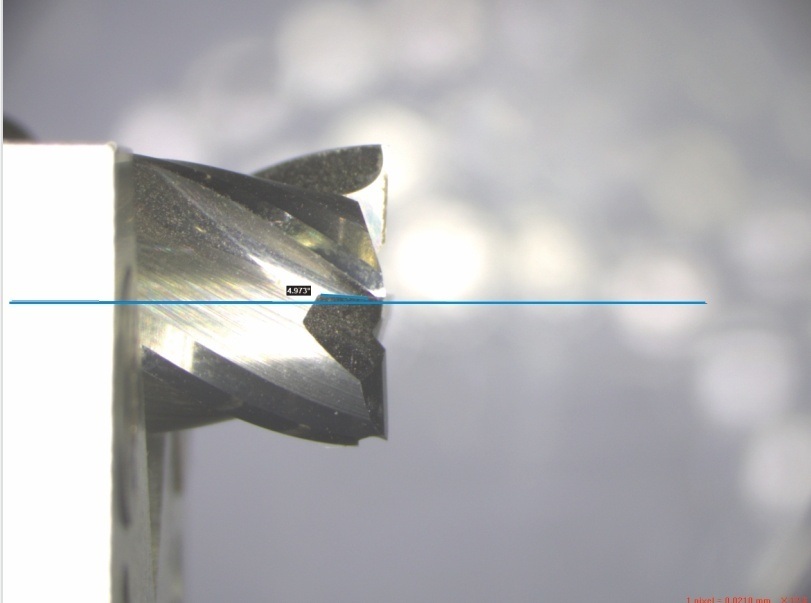

A mesa rotativa do RANGER600 oferece dois ângulos mecânicos fixos (0° e 90°) para posicionamento rápido da ferramenta. A posição 0° permite a medição da extremidade da ferramenta, eixo central e ângulo frontal, enquanto a posição 90° facilita a medição do ângulo helicoidal, ângulo frontal axial e ângulos traseiros. Ângulos adicionais podem ser localizados com precisão usando o codificador incorporado.

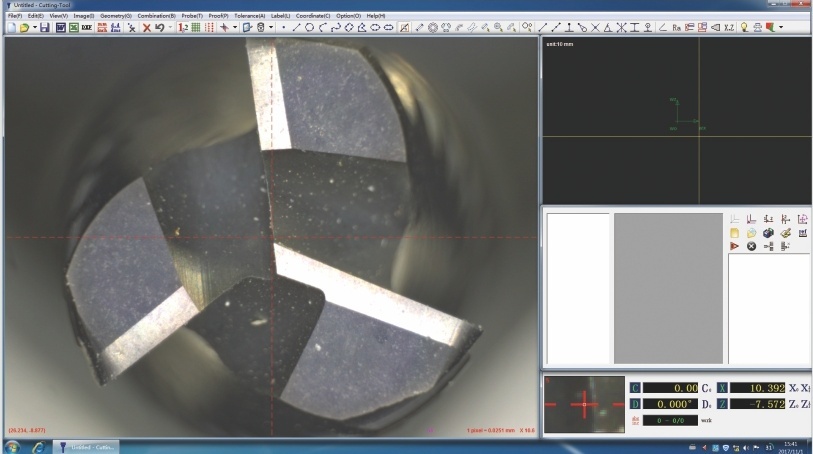

Software de medição SMARTOOL
O software de medição de ferramentas de corte SMARTOOL combina tecnologia de medição óptica e digital de alta precisão com operação intuitiva. Desenvolvido especificamente para aplicações de retificação, oferece algoritmos abrangentes de medição e avaliação para ferramentas fabricadas ou afiadas.
Principais recursos de software
- Interface gráfica de alta resolução com todos os controles visíveis
- Visualização dinâmica da curva de detecção de bordas em tempo real
- Retículo giratório para medição rápida de ângulo
- Função de comparação CAD para avaliação de geometria
- Recursos abrangentes de relatórios de medição
Capacidades de medição
O sistema RANGER600 fornece medição precisa de todos os ângulos e geometrias críticas da ferramenta, incluindo:
- Ângulo de hélice
- Ângulo Frontal Axial
- Primeiro e segundo ângulos traseiros
- Ângulo de inclinação da borda
- Geometrias da extremidade da ferramenta
- Medições do eixo central
Sobre UNIMETRO
Com mais de 10 anos de experiência em metrologia, a UNIMETRO é especializada em soluções de medição de alto desempenho a preços competitivos. Nossa linha de produtos inclui máquinas de medição de visão, máquinas de medição por coordenadas, projetores de perfil e componentes principais de metrologia óptica.
Nossa equipe de engenharia utiliza Solidworks com análise FE, AutoCAD/CAM e impressão 3D industrial para fornecer prototipagem rápida e soluções inovadoras. Fornecemos suporte técnico abrangente em 24 horas e mantemos uma filosofia de design modular para minimizar os requisitos de serviço pós-venda.
