VMM de inspeção de ferramenta UNIMETRO RANGER600 com resolução de 0,0001mm, Win10 e LCD de 24"

UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD

Informação Básica

Lugar de origem:	Guangdong, China
Marca:	UNIMETRO
Número do modelo:	Ranger 600

Quantidade de ordem mínima:	1
Preço:	$15,600-22,000

Melhor preço contacto

Informação detalhada

Curso do eixo X:	80mm	Curso do eixo Y:	60mm
Faixa do eixo Z:	60mm	Diâmetro máximo da ferramenta:	50mm
Comprimento máximo da ferramenta:	300 mm	Distância de trabalho:	90mm
Tipo de lente:	0.7-4.5X amolgou a lente zoom	Resolução da câmera:	Câmera HD HD de 2m Pixel/5m Pixel HD Camera (opcional)
Resolução de escala linear:	0.0001mm	Faixa de ampliação:	12.6x ~ 79.2x/25.2x ~ 158.4x (opcional)
Campo de visão:	2720mm ~ 4,33,3mm/13,510mm ~ 2,31,6 mm (opcional)	Medindo precisão:	X ~ y, (2,5+l/100) µm, l é o comprimento medido
Sistema do PC:	Sistema de PC all-in-one, Windows 10 OS, monitor LCD de 24 "	Tipo da iluminação:	8 Seções Luz do anel LED, luz de contorno, luz auxiliar flexível
Formato entrado:	Arquivos DXF	Formato de saída:	Excel, DXF
Destacar:	Windows 10 OS Tool Inspection System , 24 LCD Monitor Vision Measurement Machine , Linear Scale Resolution 0.0001mm VMM Machine

Descrição de produto

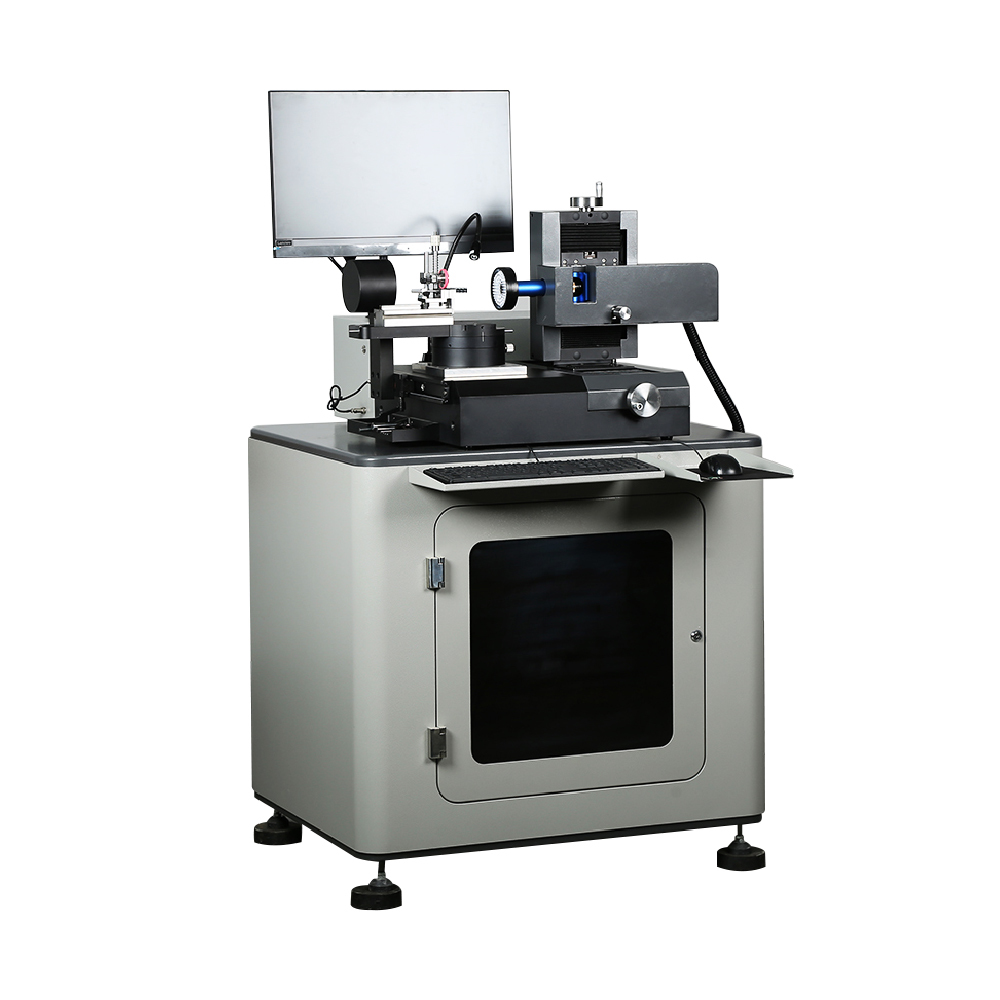

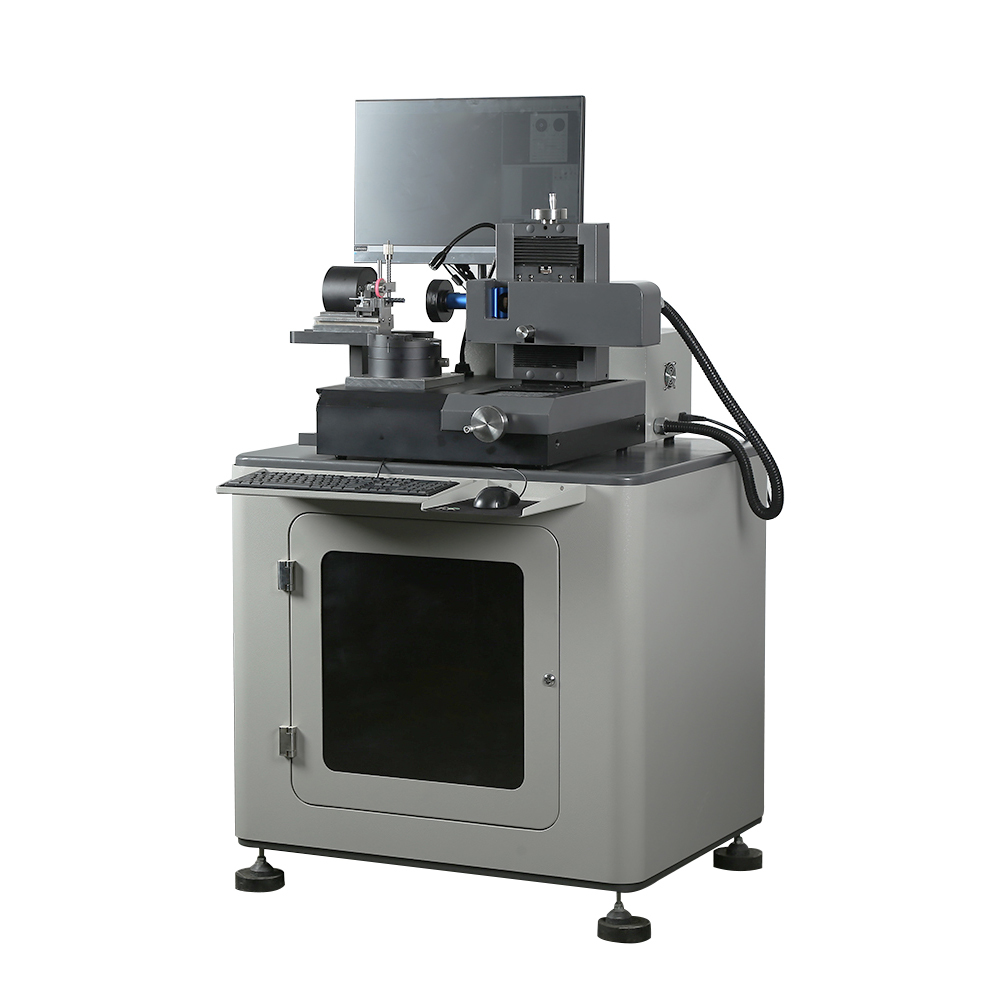

Sistema de inspecção de ferramentas UNIMETRO RANGER600

A máquina de medição universal para brocas, fresadoras e sumidouros com sistema de iluminação flexível.recebendo inspecção, ou utilização directa na produção.

Características fundamentais

SMARTOOL software de medição universal para todas as ferramentas de corte de metais
Processo de medição PUT-MEASURE-ANALYSE
Design compacto e estável para colocação versátil
Controle completo das geometrias especiais das ferramentas

Especificações técnicas

Viagem no eixo X	80 mm
Eixo Y Viagem	60 mm
Faixa de medição do eixo Z	60 mm
Diâmetro máximo da ferramenta	50 mm
Comprimento máximo da ferramenta	300 mm
Distância de trabalho	90 mm
Lentes	0.7-4.5X lente zoom dentada
Câmara	Câmera de 2M pixels HD/5M pixels HD (opcional)
Resolução em escala linear	0.0001 mm
Magnificação	12.6X~79.2X/25.2X~158.4X (opcional)
Precisão de medição	X~Y,(2,5+L/100) μm, L é o comprimento medido
PC	Sistema de PC todo-em-um, sistema operacional Windows 10, com monitor LCD de 24"
Iluminação	8 secções de luz LED de anel, luz de contorno e luz auxiliar flexível

Características avançadas do projeto

Design ergonómico e construção sólida
Captura de imagem HD com ampliação por microscópio opcional

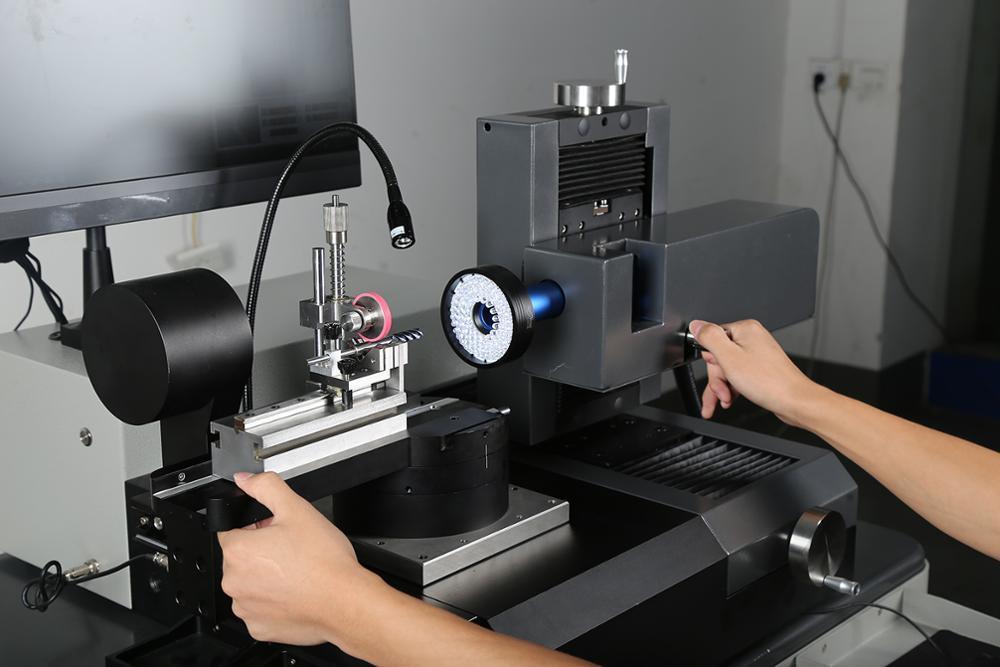

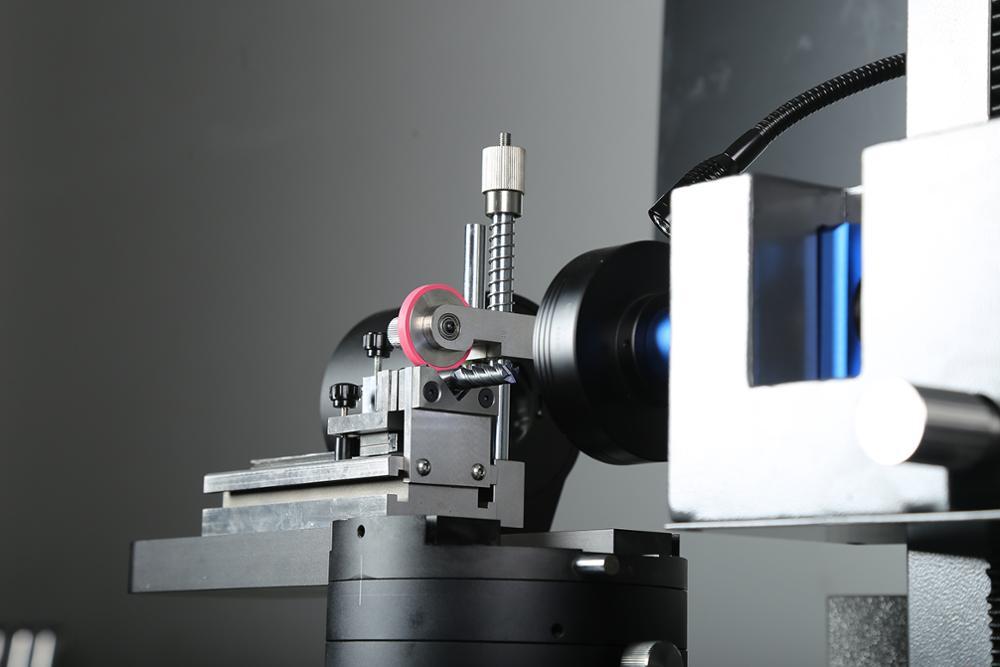

Bloco V estável para a fixação e alinhamento das ferramentas
Ângulos de medição fixos mecânicos (0° e 90°)
Codificador incorporado em uma mesa giratória de alta precisão

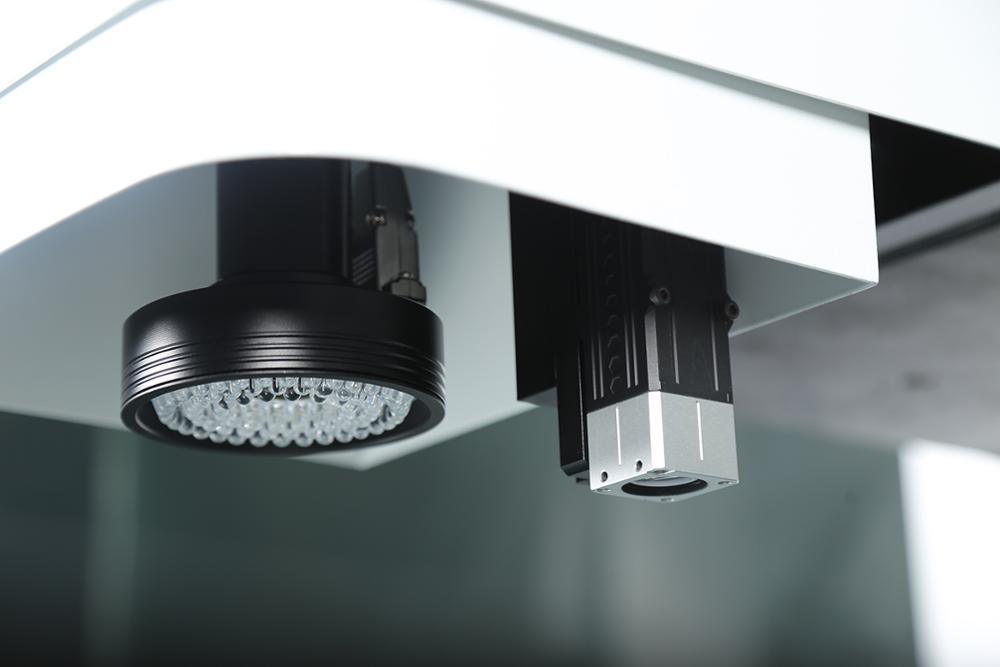

Sistema de iluminação LED programável
Software de medição SMARTOOL com detecção automática de bordas
Saída rápida para arquivos EXCEL ou CAD

Capacidades de medição de ângulos múltiplos

A mesa giratória oferece ângulos fixos mecânicos em posições de 0° e 90°. O codificador incorporado fornece localização de ângulo precisa para medições, incluindo:

Software de medição SMARTOOL

Desenvolvido com base na tecnologia de medição óptica e digital de alta precisão, oferecendo numerosos algoritmos de medição e avaliação especificamente para moagem de ferramentas comerciais.

Características do software

Interface de operação gráfica com ecrã de alta resolução
Visualização dinâmica em tempo real da curva de detecção de bordas
Medição de ângulo rápido com retícula
Função de comparação CAD para avaliação da geometria da ferramenta

Capacidades de medição

Sobre a UNIMETRO

Fabricante profissional de equipamentos de metrologia com mais de 10 anos de experiência, oferecendo produtos de alto desempenho com preços razoáveis e suporte abrangente.

Nosso Serviço

Apoio online 24 horas por dia, 7 dias por semana, através de vários canais
Entrega rápida a partir de estoque spot
Garantia de 1 ano com atualizações de software gratuitas
Formação técnica de engenheiros
Soluções de ensaio personalizadas
Instalação e instrução no local
