Casa > Produtos> Sistema de inspeção da ferramenta> Máquina de medição de visão para inspeção de ferramentas com alcance de medição de 80 × 60 × 60 mm, resolução de escala linear de 0,0001 mm e capacidade de entrada DXF

Máquina de medição de visão para inspeção de ferramentas com alcance de medição de 80 × 60 × 60 mm, resolução de escala linear de 0,0001 mm e capacidade de entrada DXF

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Informação Básica
Lugar de origem: Guangdong, China
Marca: UNIMETRO
Número do modelo: Ranger 600
Quantidade de ordem mínima: 1
Melhor preço contacto
Informação detalhada
Faixa de medição: 80*60*60mm Diâmetro máximo da ferramenta: 50mm
Comprimento máximo da ferramenta: 300 mm Distância de trabalho: 90mm
Sistema de lentes: 0,7x ~ 4,5x lente de zoom Resolução de escala linear: 0.0001mm
Formato de arquivo entrado: Arquivo dxf Formato de arquivo de saída: Excel, DXF
Curso do eixo X: 80mm Curso do eixo Y: 60mm
Faixa do eixo Z: 60mm Resolução da câmera: Câmera HD HD de 2m Pixel/5m Pixel HD Camera (opcional)
Faixa de ampliação: 12.6x ~ 79.2x/25.2x ~ 158.4x (opcional) Campo de visão: 27*20mm ~ 4,3*3,3mm/13,5*10mm ~ 2,3*1,6 mm (opcional)
Medindo precisão: X ~ y, (2,5+l/100) µm, l é o comprimento medido
Destacar:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Descrição de produto

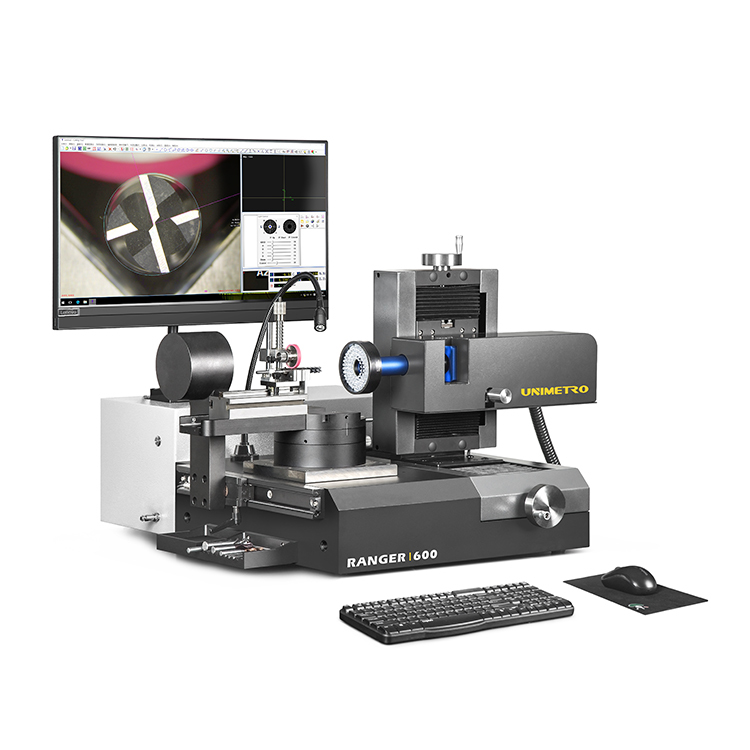

Sistema de medição de vídeo de ferramenta UNIMETRO RANGER600
UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Aplicação do produto

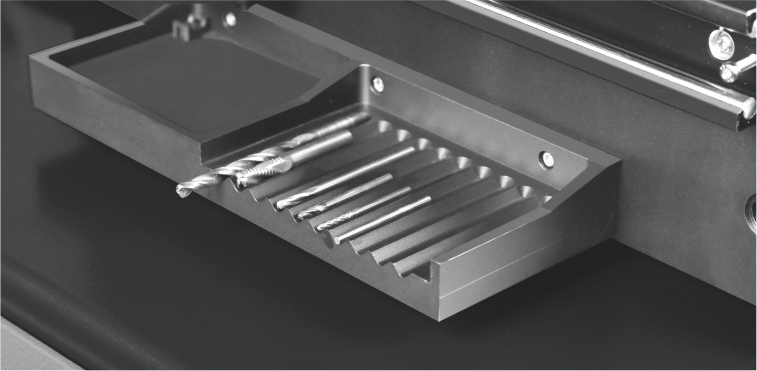

O Sistema de Inspeção de Ferramentas UNIMETRO RANGER600 é uma máquina de medição universal para brocas, fresas e escareadores com sistema de iluminação flexível. Seu design compacto e estabilidade o tornam adequado para salas de metrologia, inspeção de recebimento ou uso direto na produção. Configurado com o software de medição universal SMARTOOL, ele fornece controle abrangente de geometrias de ferramentas especiais por meio de um processo simples PUT-MEASURE-ANALYSE.
Recursos avançados de design
  • Design ergonômico com construção sólida
  • Captura de imagem HD com ampliação de microscópio opcional
  • Bloco em V estável para fixação e alinhamento seguros da ferramenta
  • Ângulos de medição fixos mecânicos em 0° e 90°
  • Codificador incorporado de alta precisão para localização precisa do ângulo

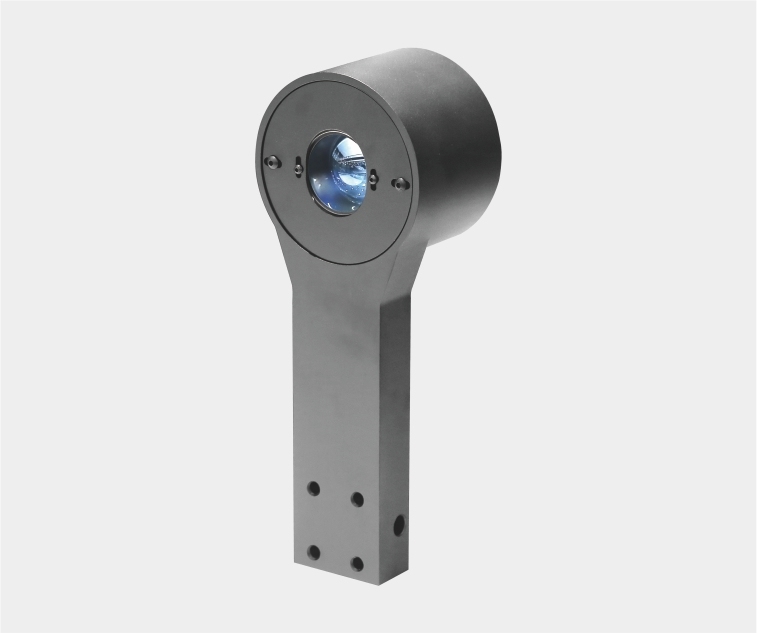

  • Anel luminoso LED programável com contorno e iluminação auxiliar
  • Software SMARTOOL com detecção automática de bordas e comparação CAD
  • Capacidade de saída de arquivos Excel e CAD
  • Sistema de PC tudo-em-um para maior estabilidade
System overview Measurement interface Tool measurement example
Capacidades de medição de múltiplos ângulos

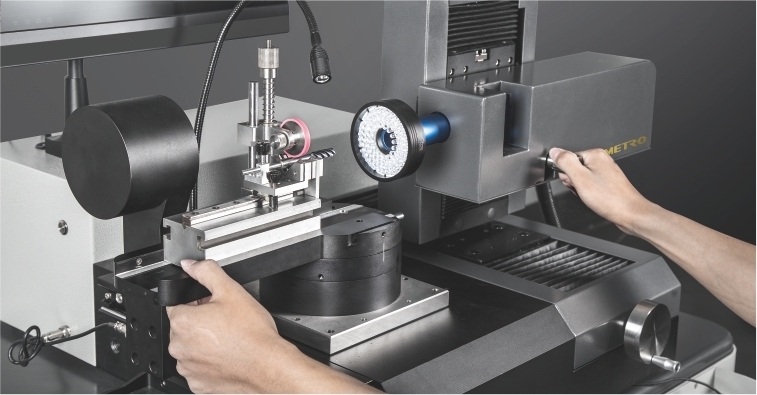

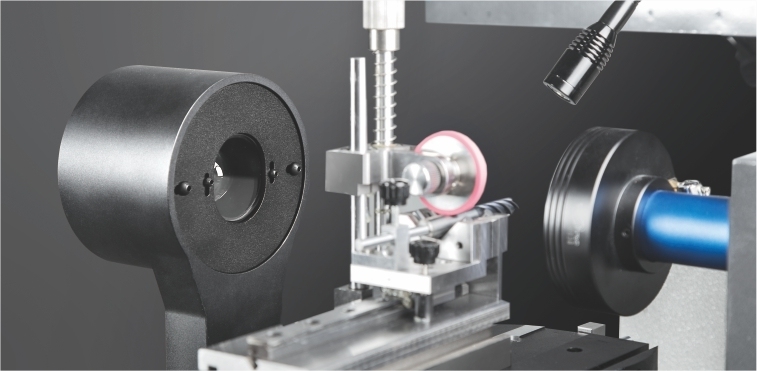

A mesa rotativa oferece ângulos fixos mecânicos nas posições de 0° e 90°. A posição 0° mede extremidades da ferramenta, eixos centrais e ângulos frontais, enquanto a posição 90° mede ângulos helicoidais, ângulos frontais axiais e ângulos traseiros. O codificador incorporado fornece localização precisa do ângulo para qualquer medição necessária.
Posição 0°
0 degree measurement
Posição 45°
45 degree measurement
Posição 90°
90 degree measurement
Especificações Técnicas
Parâmetro Valor
Curso do eixo X 80mm
Curso do eixo Y 60mm
Faixa de medição do eixo Z 60mm
Diâmetro máximo da ferramenta 50mm
Comprimento máximo da ferramenta 300mm
Distância de trabalho 90mm
Lente Lente zoom amassada de 0,7-4,5X
Câmera Câmera HD de 2M pixels/câmera HD de 5M pixels (opcional)
Resolução de escala linear 0,0001 mm
Ampliação 12,6X~79,2X/25,2X~158,4X (opcional)
Campo de visão 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (opcional)
Medindo precisão X~Y,(2,5+L/100)µm (L é o comprimento medido)
PC Sistema de PC TUDO EM UM, sistema operacional Windows 10, monitor LCD de 24"
Iluminação Anel luminoso LED de 8 seções, luz de contorno, luz auxiliar flexível
Formato de entrada Arquivos DXF
Formato de saída EXCEL, DXF
Principais recursos
Operação fácil
Exibição de imagens de alta resolução com interface gráfica e teclas de função na tela.
System interface
Visualização dinâmica da curva em tempo real
Visualização da curva de detecção de bordas em tempo real para análise de medição intuitiva.
Curve view display
Comparação CAD
Compare imagens reais de ferramentas com desenhos CAD para avaliação geométrica.
CAD comparison feature
Sobre UNIMETRO
Com mais de 10 anos de experiência em metrologia, a UNIMETRO é especializada em soluções de medição de alto desempenho. Nossa linha de produtos inclui máquinas de medição de visão, máquinas de medição por coordenadas, projetores de perfil e componentes ópticos principais. Oferecemos suporte técnico completo e soluções flexíveis para parceiros globais.
UNIMETRO production facility Customer service team Engineering design process
