Máquina de medição de visão para inspeção de ferramentas com garantia de 1 ano, suporte de personalização e embalagem de caixa de madeira

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Informação Básica
Lugar de origem: Guangdong, China
Marca: UNIMETRO
Número do modelo: Ranger 600
Quantidade de ordem mínima: 1
Preço: $22,000
Melhor preço contacto
Informação detalhada
Curso do eixo X: 80mm Curso do eixo Y: 60mm
Faixa do eixo Z: 60mm Diâmetro máximo da ferramenta: 50mm
Comprimento máximo da ferramenta: 300 mm Distância de trabalho: 90mm
Tipo de lente: 0.7-4.5X amolgou a lente zoom Resolução da câmera: Câmera HD HD de 2m Pixel/5m Pixel HD Camera (opcional)
Resolução de escala linear: 0.0001mm Faixa de ampliação: 12.6x ~ 79.2x/25.2x ~ 158.4x (opcional)
Campo de visão: 27*20mm ~ 4,3*3,3mm/13,5*10mm ~ 2,3*1,6 mm (opcional) Medindo precisão: X ~ y, (2,5+l/100) µm, l é o comprimento medido
Sistema do PC: Sistema de PC all-in-one, Windows 10 OS, monitor LCD de 24 " sistema de iluminação: 8 Seções Luz do anel LED, luz de contorno, luz auxiliar flexível
Ângulos de estágio rotativo: 0 grau e 90 graus
Destacar:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Descrição de produto

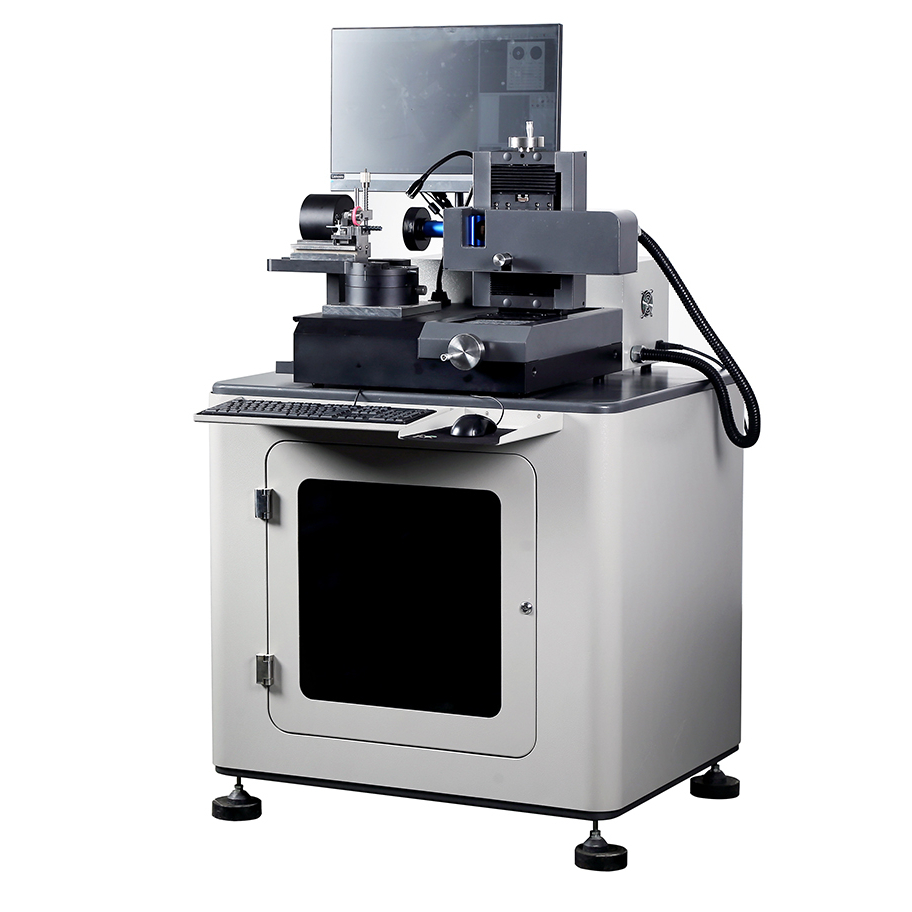

Sistema de inspecção de ferramentas de fresagem - UNIMETRO RANGER600
Aplicação do produto
O sistema de inspecção de ferramentas UNIMETRO RANGER600 é uma máquina de medição universal para brocas, fresadoras e afundadores com um sistema de iluminação flexível.Seu design compacto e estabilidade o tornam adequado para salas de metrologia, recebendo inspecção, ou uso direto da linha de produção.
Configurado com o software de medição universal SMARTOOL, o RANGER600 fornece um controle abrangente de geometrias especiais de ferramentas, desde simples verificações de contorno externo até medições completas de ângulo.O sistema permite um processo simplificado de PUT-MEASURE-ANALYSE.
Características avançadas do projeto
  • Projeto ergonómico com construção sólida para ambientes industriais
  • Captura de imagem HD com níveis de ampliação de microscópio opcionais
  • Bloco em V estável para segurar e alinhar a ferramenta
  • Ângulos de medição fixos mecânicos a 0° e 90° no estágio rotativo
  • Codificador incorporado de alta precisão para localização de ângulo precisa
  • Luz de anel LED programável com iluminação de contorno e auxiliar
  • Software SMARTOOL com funções de medição de ferramentas de corte especializadas
  • Capacidades de detecção automática de bordas e comparação CAD
  • Exportação de resultados para formatos Excel ou CAD
  • Sistema de PC tudo-em-um para maior estabilidade

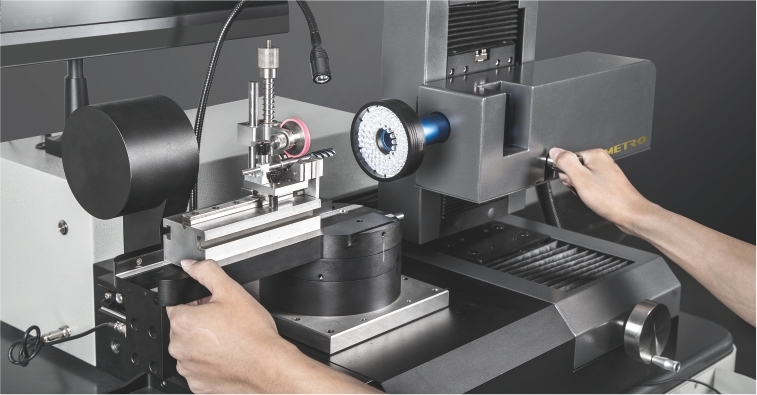

Medição de precisão do ângulo
A mesa giratória do RANGER600 fornece dois ângulos fixos mecânicos (0° e 90°) para posicionamento rápido e preciso da ferramenta.enquanto a posição de 90° facilita os ângulos da héliceOs ângulos adicionais estão disponíveis através do codificador incorporado com exibição de software em tempo real.
0° Posição de medida
45° Posição de medição
90° Posição de medição
SMARTOOL Características do software de medição
Operação intuitiva
Display de imagem de alta resolução com interface gráfica e teclas de função na tela para uma operação simplificada.
Visualização dinâmica da curva em tempo real
Visualização de curvas de detecção de bordas em tempo real para análise intuitiva durante os processos de medição.
Medição do ângulo rápido
A retícula giratória com visualização de ângulo permite medições rápidas de comparação de bordas.
Comparação CAD
Importar desenhos CAD como referência para comparar com as geometrias reais da ferramenta para avaliação da qualidade.
Medir as capacidades
Medição do ângulo da hélice
Medição do ângulo frontal axial
Medições do ângulo traseiro
Medidas de extremidade da ferramenta
Especificações técnicas
Parâmetro Especificações
Viagem no eixo X 80 mm
Eixo Y Viagem 60 mm
Faixa de medição do eixo Z 60 mm
Diâmetro máximo da ferramenta 50 mm
Comprimento máximo da ferramenta 300 mm
Distância de trabalho 90 mm
Lentes 0.7-4.5X lente zoom dentada
Câmara Câmera de 2M pixels HD/5M pixels HD (opcional)
Resolução em escala linear 0.0001 mm
Magnificação 12.6X~79.2X/25.2X~158.4X (opcional)
Campo de visão 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (opcional)
Precisão de medição X~Y,(2,5+L/100) μm, L é o comprimento medido
PC Sistema de PC todo-em-um, sistema operacional Windows 10, com monitor LCD de 24"
Iluminação 8 secções de luz LED de anel, luz de contorno e luz auxiliar flexível
Formato de entrada Arquivos DXF
Formato de saída Excel, DXF
Características adicionais

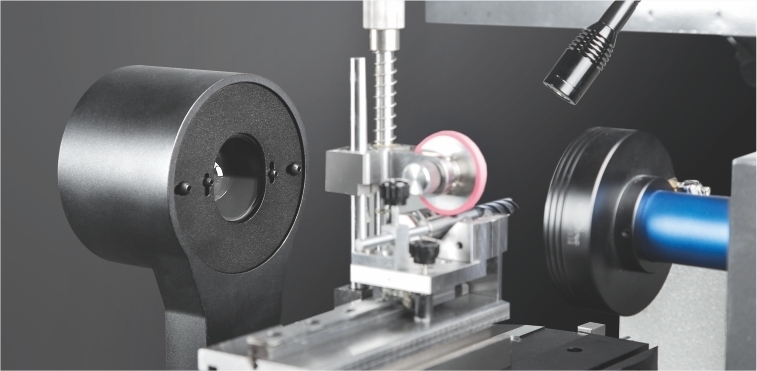

Luz auxiliar de ângulo livre
A luz adicional atenuável no braço flexível proporciona um aprimoramento localizado da imagem para medições precisas.

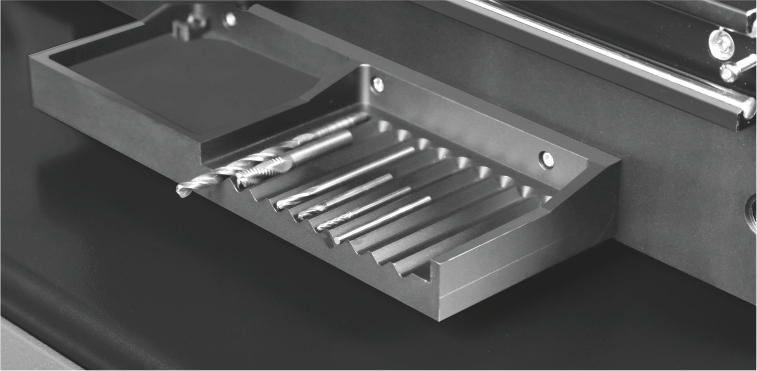

Detentor de ferramentas integrado
O suporte de ferramentas de várias secções mantém os instrumentos organizados e prontos para medição.

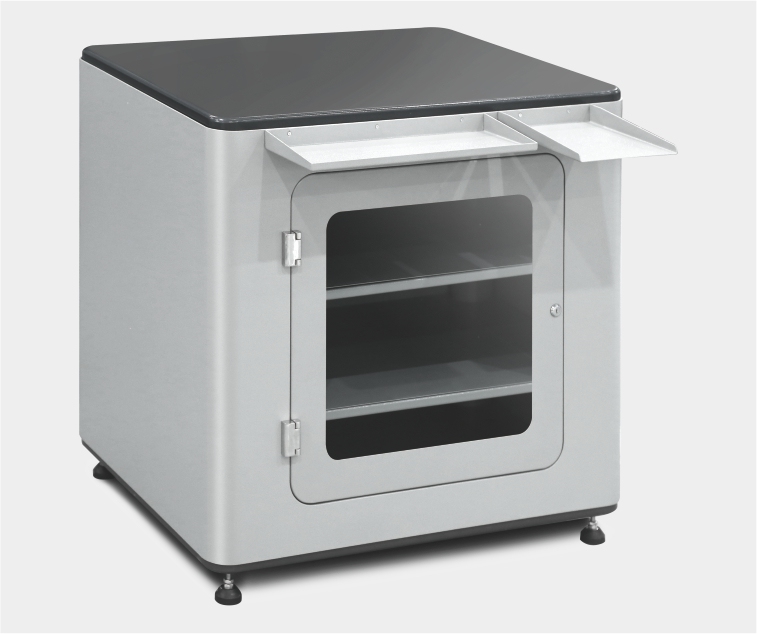

Mesa de base robusta
Estação de trabalho sólida com espaço de armazenamento prático para materiais e acessórios.

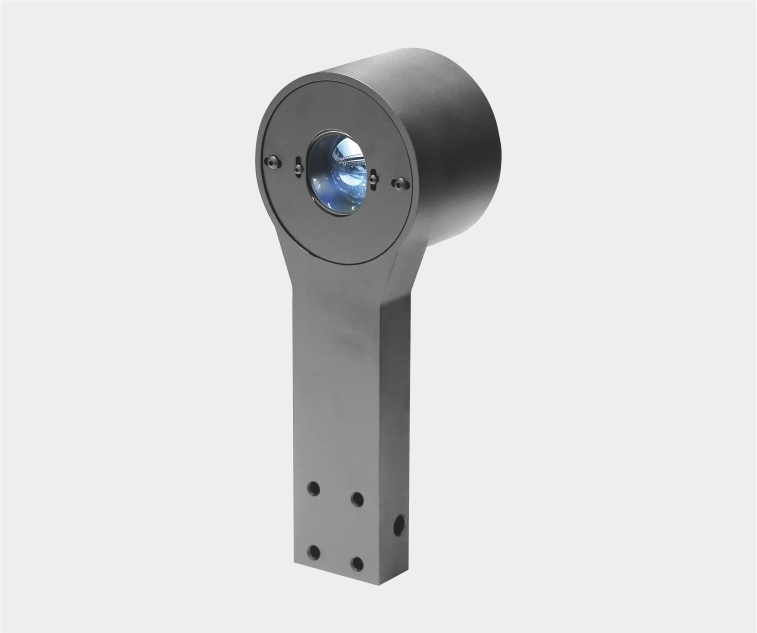

Módulo de luz de contorno
O módulo LED de contorno paralelo da trajetória de luz fornece uma visualização de borda ideal ao medir os contornos da ferramenta.
Sobre a UNIMETRO
Com mais de 10 anos de experiência em metrologia, a UNIMETRO fabrica produtos de medição de alto desempenho a preços competitivos.Damos as boas vindas a parceiros globais e fornecemos apoio técnico e de marketing abrangente.
Nossas capacidades de produção
Além de máquinas de medição de visão e CMMs, nossa linha de produção inclui componentes básicos de metrologia óptica: controladores VMM, sistemas de lentes, câmeras, escalas lineares e acessórios especializados.
Suporte ao cliente
A nossa equipa de especialistas fornece soluções de medição flexíveis com requisitos mínimos de serviço pós-venda, graças aos nossos projetos estáveis e modulares que reduzem os custos de formação e manutenção dos parceiros.
Recursos de engenharia de projeto
  • Trabalhos sólidos com análise de FE
  • Sistemas AutoCAD/CAM e Pore
  • Capacidades de impressão 3D industrial
  • Prototipagem rápida a partir do conceito
  • Apoio da equipa de engenharia 24 horas por dia
