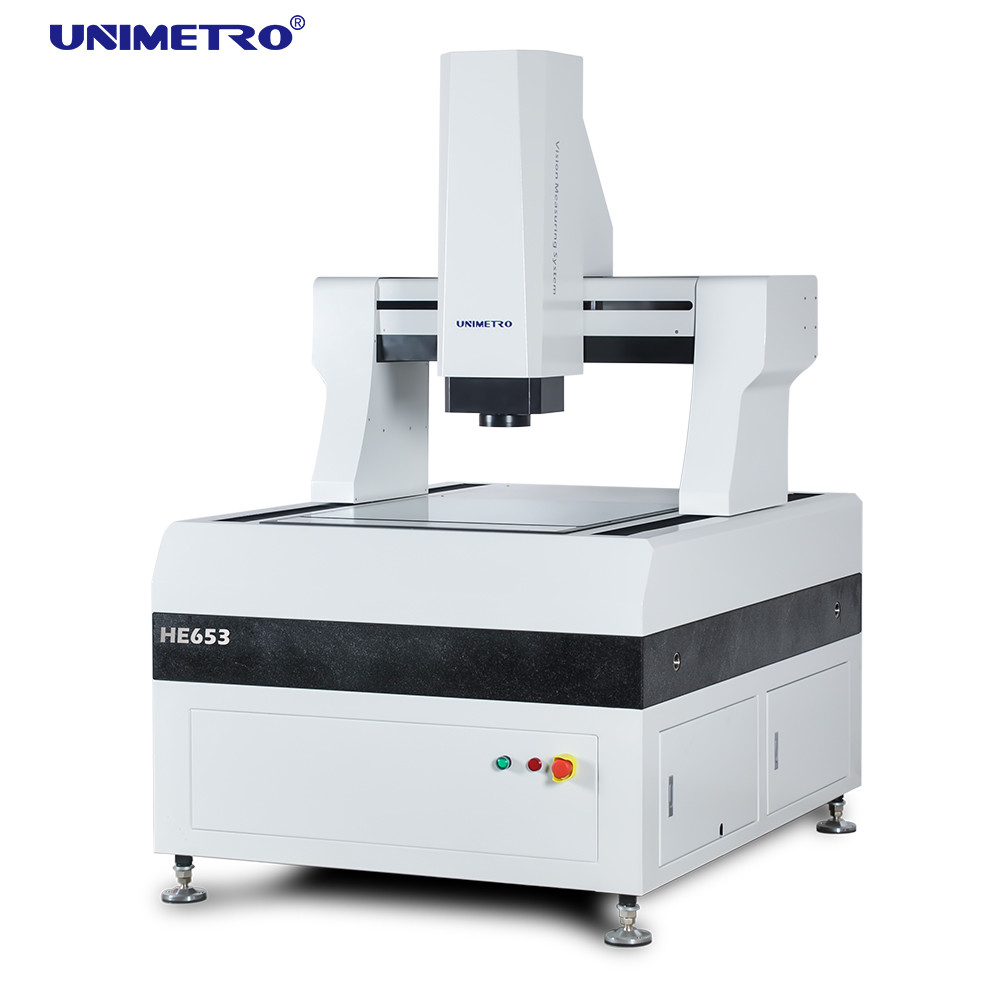

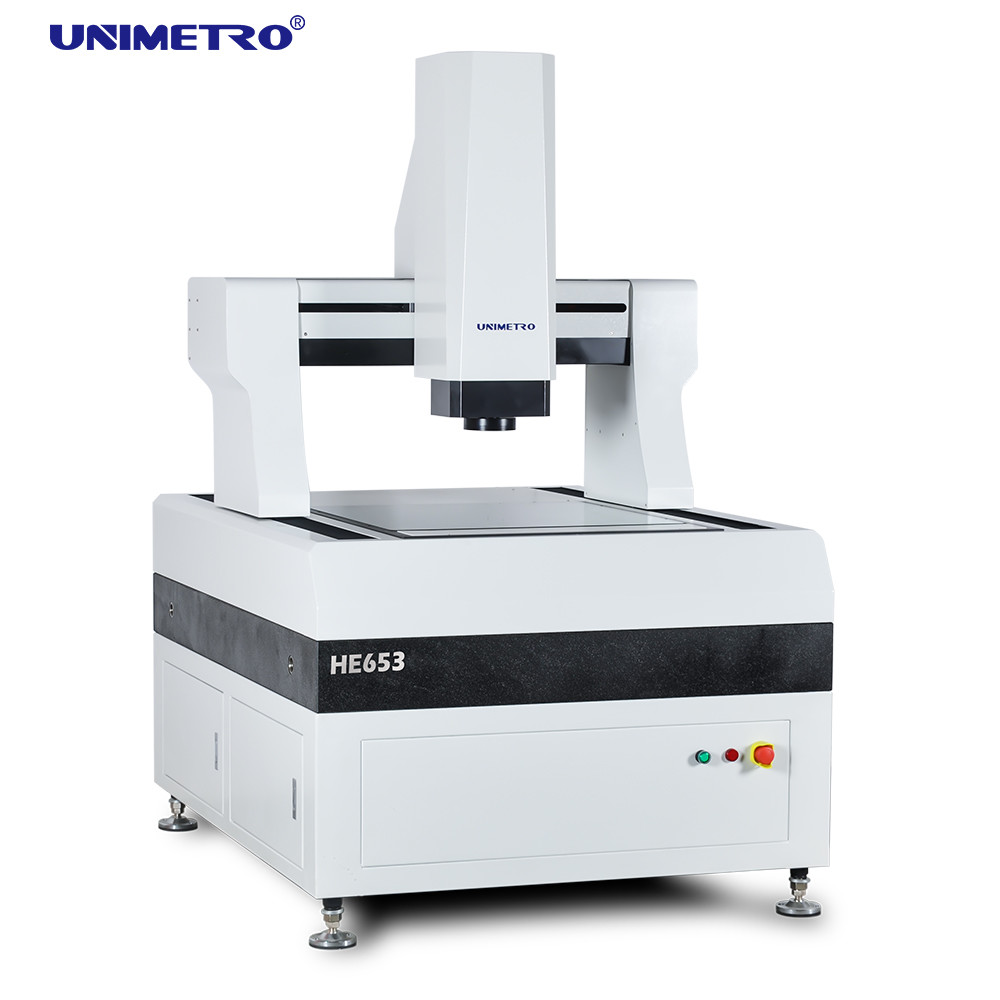

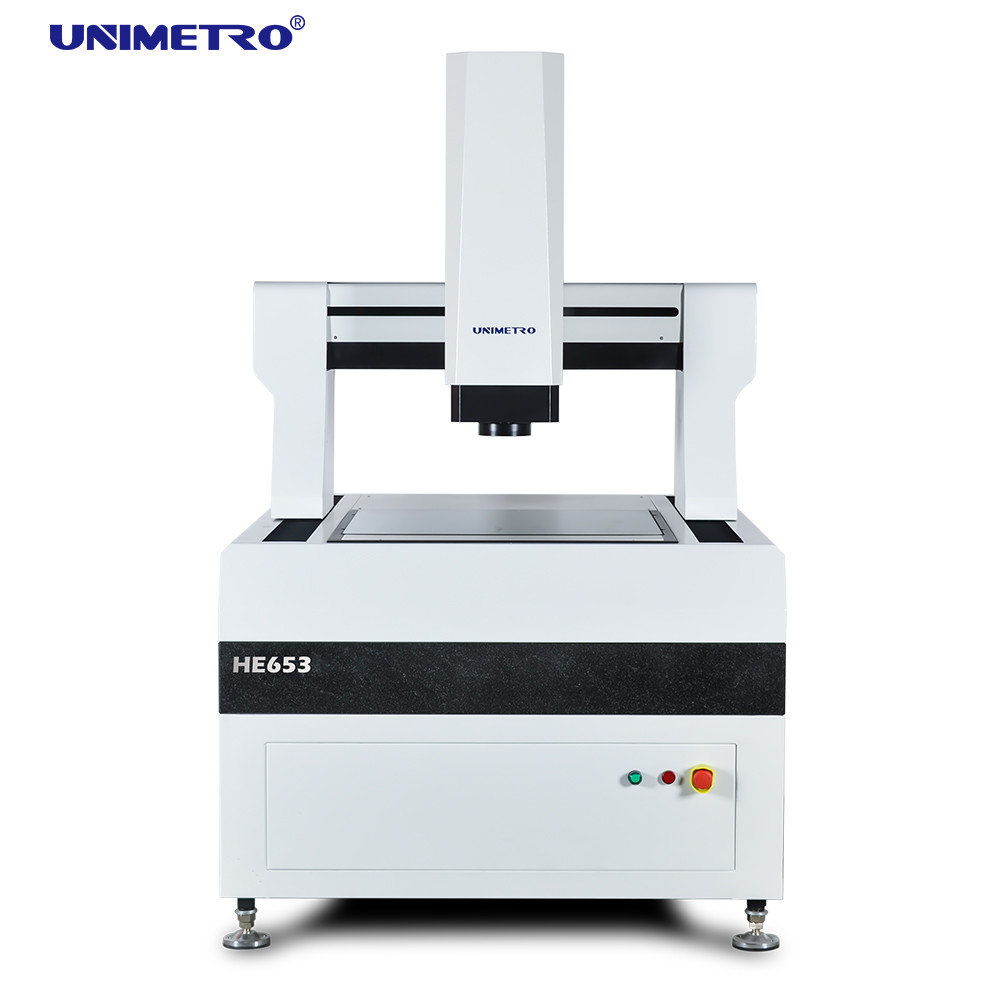

Máquina de medição da visão da série HE (VMM) com base de mármore e sistema de controlo integrado

Informação Básica
Lugar de origem: China
Marca: Unimetro
Número do modelo: HE653
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso
Tempo de entrega: 30 dias úteis
Termos de pagamento: T/T
Informação detalhada
Nome do produto: Máquina de medição de visão Dimensão: 2500*1880*1750 mm
Faixa de medição: 1200*1500*200 mm Precisão de medição: 3+L/200
Repetitividade: menos de 3 Resolução de escala linear: 0.5um
Sistema de condução: Controle automático Iluminação: Luz de anel LED de 5 anéis e 8 zooms
Destacar:

Máquina de medição de visão de mármore

,

Máquina de medição da visão da série HE


Descrição de produto

Sistema de medição de imagem tipo concessão de base de máquina de granito


A série HE é o mais recente sistema de medição de imagem CNC tipo pórtico de grande viagem da UNIMETRO
Ele usa acionamento de parafuso original importado do Japão e tecnologia de controle servo, combinado com nosso software de medição automatizado autodesenvolvido, permite medição eficiente e precisa de peças de trabalho de grande volume para inspeção de peças de precisão e controle de qualidade. Em máquinas, eletrônica, metal, plásticos e outras indústrias têm sido amplamente utilizadas.


Característica de software

•O software introduz o modo de medição de “distribuição” e “recuperação”, o que torna a operação mais fácil e rápida.
•O software suporta idiomas nacionais, não há necessidade de instalar pacotes de idiomas e alterar o software, por isso é fácil de localizar.
•O software do mesmo tipo será atualizado gratuitamente para solucionar as preocupações de nossos clientes.
•O software pode identificar automaticamente linhas, círculos, como elementos e medi-los automaticamente.
Parâmetro do sistema de medição de imagem

Nome do produto Sistema de visão totalmente automático para máquina de medição
Modelo ELE 652 HE862 HE1080 HE1210 HE1512 HE1812
Curso X,Y (mm) 500*600 600*800 800*1000 1000*1200 1200*1500 1200*1800
Curso do eixo Z (mm) 200(pode ser aumentado de acordo com as exigências dos clientes)
Capacidade de carga aprox. 35kg
Dimensão (mm) 1700*1180*1750 1700*1280*1750 1900*1480*1750 2100*1680*1750 2500*1880*1750 2700*1880*1750
Peso (kg) 1500 1800 2900 3200 4400 4800
Resolução 0,5μm(0,1um para opção)
Câmera Câmera digital 2M HD GIGA
Lente Zoom lente de zoom automático profissional Ampliação da lente de zoom: 1 ~ 10X

Ampliação de vídeo 18~195X
(De acordo com os diferentes modelos da câmera selecionada, sua ampliação mudará; a ampliação real está sujeita aos dados medidos)
campo de visão 8,1 ~ 1,3 mm
(De acordo com os diferentes esquemas de correspondência de câmera e lente, o campo de visão mudará de acordo, e o campo de visão real está sujeito aos dados medidos)
Precisão* ≤ (3+L/200)μm
Iluminação Iluminação de superfície LED programável de 5 anéis e 8 seções
(Anel de luz de 40 seções, luz coaxial, anel de luz multicolorido móvel para opção)



Informações da empresa


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Nosso Cliente e Agente

Visual Measurement Machine
Visual Measurement Machine
Perguntas frequentes
Visual Measurement MachineQ1: você é uma fábrica ou empresa comercial?
Visual Measurement MachineA1: Somos uma fábrica e oferecemos a resposta mais rápida em 24 horas.
Visual Measurement MachineQ2: Qual é a sua empresa principalmente?
Visual Measurement MachineA2: Nós produzimos principalmente máquina de medição de visão, máquina de medição de coordenadas, acessórios CMM e VMM, etc.
Visual Measurement MachineQ3: Como escolher a especificação apropriada?
Visual Measurement MachineA3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas.
Visual Measurement MachineQ4: Você aceita serviço personalizado?
Visual Measurement MachineA4: Tenha certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades do cliente.
Visual Measurement MachineQ5: Qual é o seu período de garantia?
Visual Measurement MachineA5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e temos
melhorou muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto.
