Máquina de medição de vídeo com instrumento óptico manual para medição 2d
Descrição
A máquina de medição da visão é um instrumento utilizado para a medição precisa das dimensões físicas, com precisão até ao nível de micrômetro,Que é um instrumento de medição óptica usando a câmera para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.

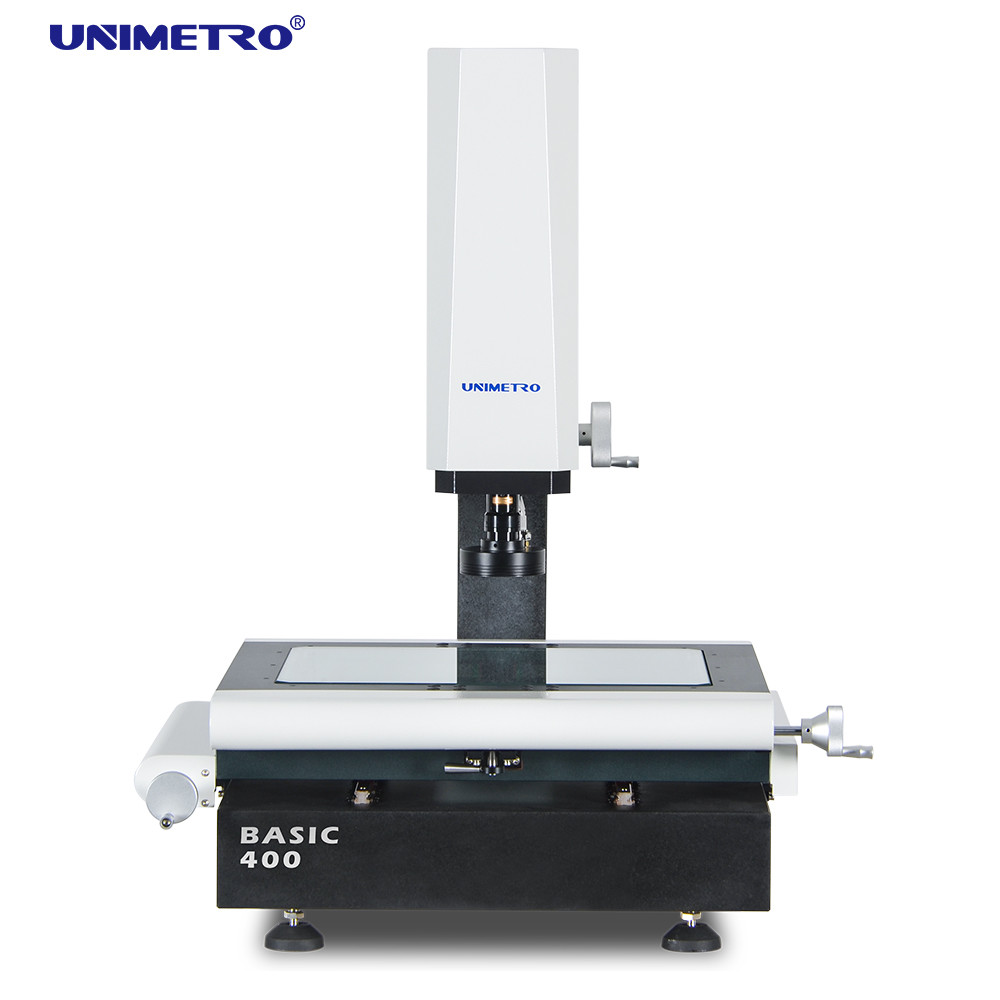

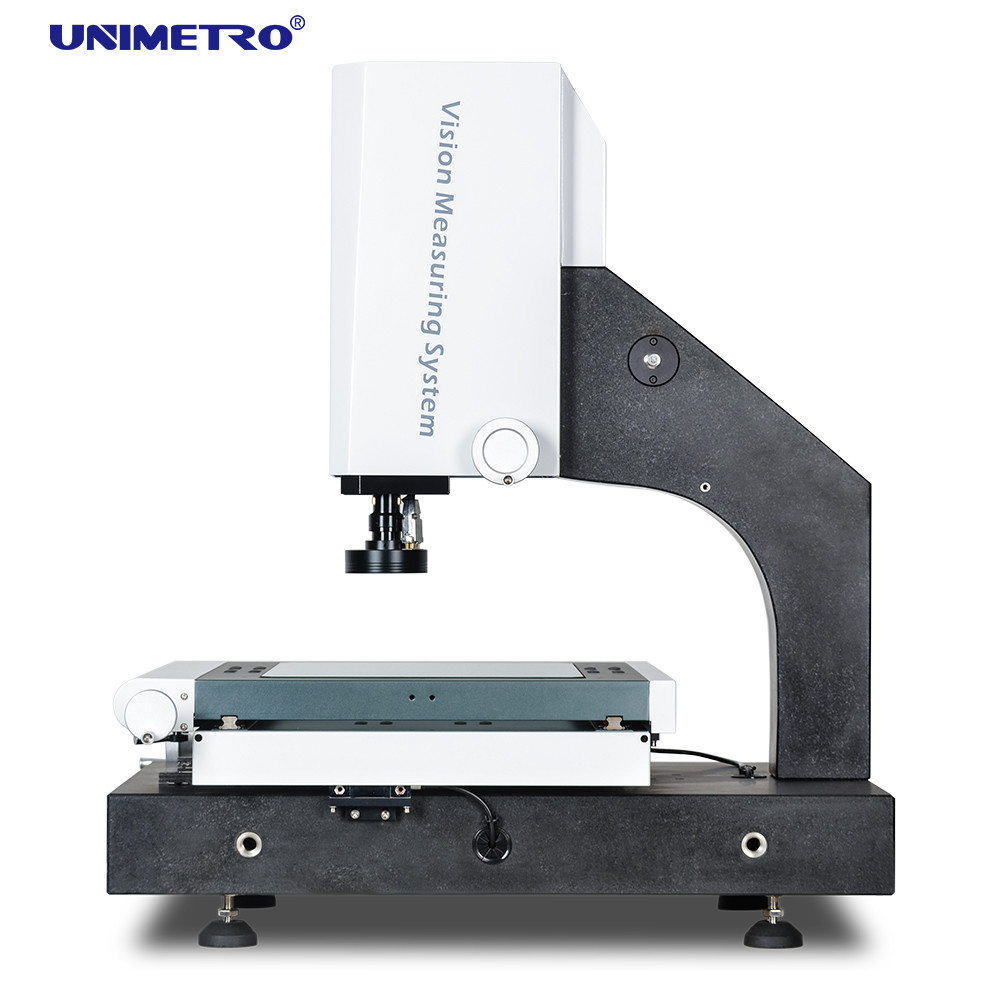

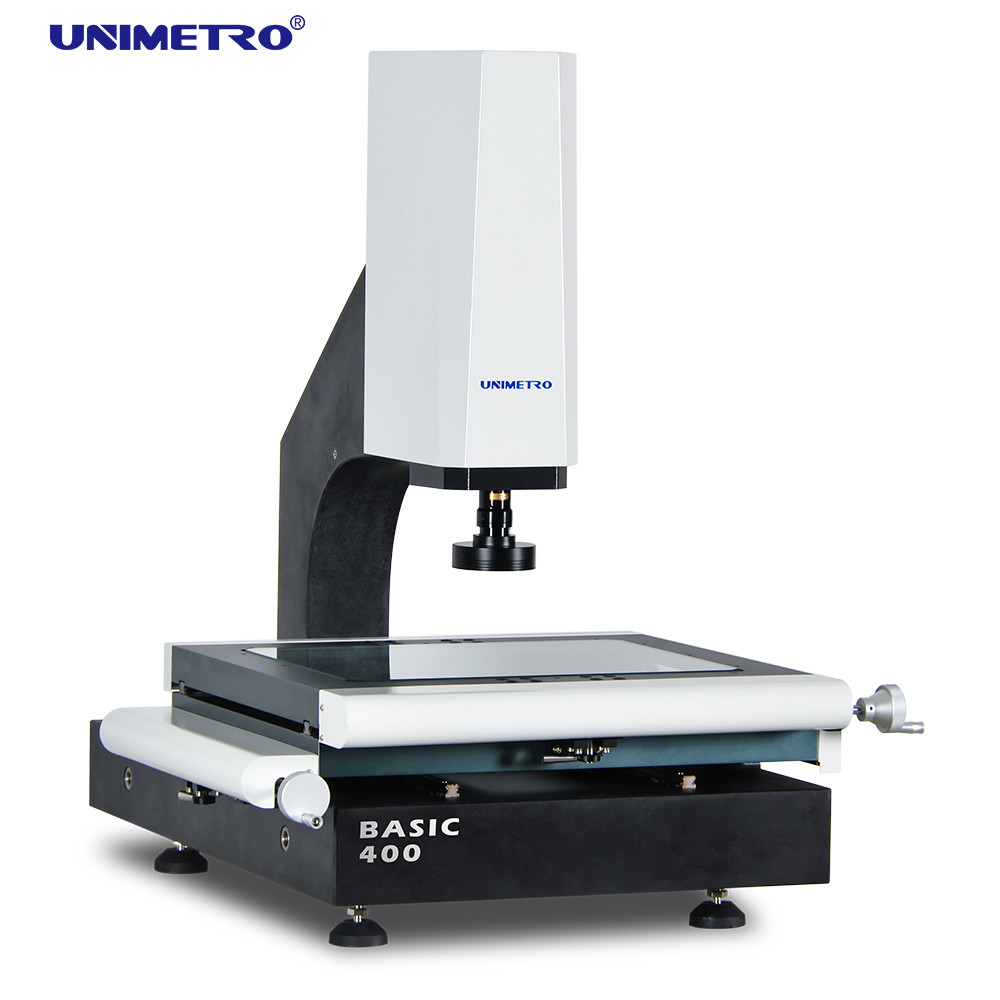

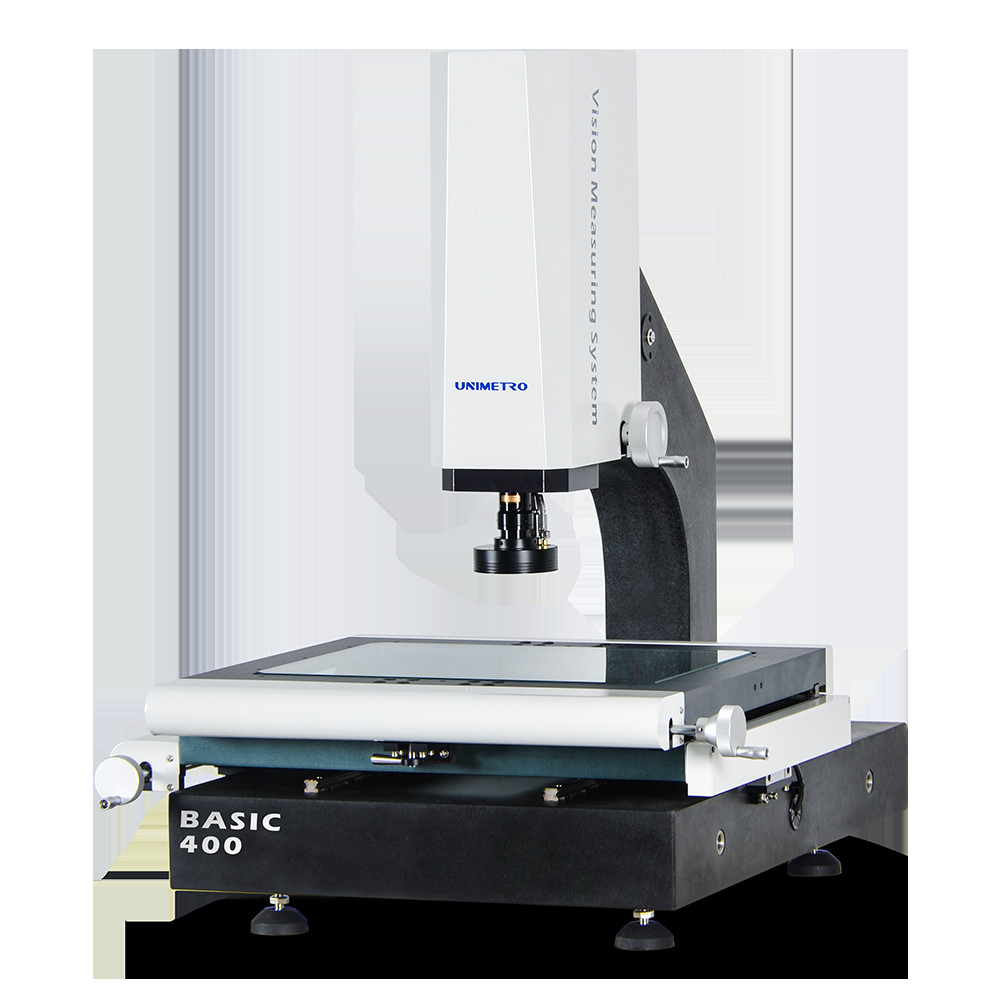

A máquina de medição da visão da série BASIC foi concebida e desenvolvida pela UNIMETRO.que é um modelo popular adequado para a maioria das aplicações de medição de dimensão 2D precisa e usuários finais de diferentes indústrias, como molde, eletrônica, semicondutor, injeção de plástico, produtos 3C, cuidados médicos, aviação... etc. É um instrumento importante usado no processo de controle de qualidade de seus produtos,garantir a precisão das dimensões dos seus produtos, torna os seus produtos mais competitivos.
A série BASIC VMM é o modelo mais comum para a maioria das fábricas que fabricam peças precisas.com um software fácil de usar, permite ao operador gerir a utilização da máquina em muito pouco tempo.
¢ Utilizando granito de alta precisão e estabilidade como base e coluna da máquina, com sensor linear de alta resolução de 0,0005 mm de 3 eixos
---- Garantir o alto desempenho e precisão de cada máquina.
¢ Utilizando o caminho de guia linear HIWIN e o trilho de guia linear de alta precisão, com estágio de trabalho de alumínio e processamento de superfície de anodização dura.
---- assegura o elevado desempenho dinâmico e a utilização do ciclo de vida da máquina.
¢ Utilizando uma caixa de controlo central integrada, desenvolvida pela UNIMETRO, para escalas lineares, controlo de luz e transferência de sinal de sonda táctil.
- Garantir uma fácil fiação e manutenção.
Lâmpada LED de contorno programável com trajetória de luz paralela, evita a deformação da imagem.
---- Garante a precisão da medição.
Com o controle de software de 8 seções, a luz de anel LED oferece múltiplos ângulos de iluminação e brilho.
---- Adequado para peças de diferentes formas e materiais.
Os parâmetros de iluminação podem ser registados no programa de medição da peça, os utilizadores não precisam de ajustar durante o processo de medição.
----Uso amigável e conveniente.
Área de aplicação
◆ Indústria de moldes
◆Fabricação de automóveis
◆Indústria médica
◆Fabricação mecânica
◆Indústria digital 3C
◆Produção de PCB
E assim por diante
Configuração do hardware
◆ Guia linear HIWIN
◆ Estágio de trabalho em alumínio e anodização dura
◆ Caixa de controle do núcleo integrado
◆ Escalas lineares de 3 eixos com resolução de 0,5 mm
◆ Grupo de luzes paralelas de LED multifunção
◆ Câmera CCD de alta resolução de qualidade industrial
◆ Lente de zoom com dentadas manuais de 0,7-4,5X, com alta repetibilidade
◆ Suporte a vários acessórios externos
Parâmetros
| Modelo |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Dimensão ((mm) ((L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Intervalo de medição (mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisão de medição (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetitividade (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Imagem e medição |
CCD |
1Câmera digital HD de.2M pixels |
| Lentes |
0.7-4.5X lente de zoom com dentadura manual com sensor de retorno de sinal de tratamento |
| Magnificação |
18-195X (apenas para referência. Com câmera e lente diferentes, a ampliação será diferente.) |
| Campo de visão |
8.1~1.3 mm |
| Distância de trabalho |
80 mm |
| Resolução em escala linear |
0.5 μm ((0,1 μm para opção) |
| Sistema de condução |
Controle manual dos eixos X, Y e Z |
| Iluminação |
Lâmpada de superfície de anel LED de 4 secções programável, luz de contorno LED paralela, luz de anel LED de 8 secções, coaxial, opcional |
Visão geral do software
O software UNIMETRO INSPECT3D é com interface de usuário amigável, fácil de aprender, função poderosa, permite que os usuários a alcançar
O software oferece uma interface de usuário completa em inglês, permitindo também o desenvolvimento de novas línguas.
Input de arquivo CAD e medida
¢ Matriz de peças e medição de macro
- Foco automático e medição de altura
A função de navegação facilita a localização rápida
Função de medição geométrica potente
¢ Relatórios de dados múltiplos e função de saída de dados gráficos
¢ Programa de utilização flexível
Criação de elementos de referência
Função de detecção de bordas
¢ Suporte a vários acessórios externos
Calculo automático das tolerâncias geométricas dos elementos
¢ Medir a produção complexa de forma rápida e conveniente
