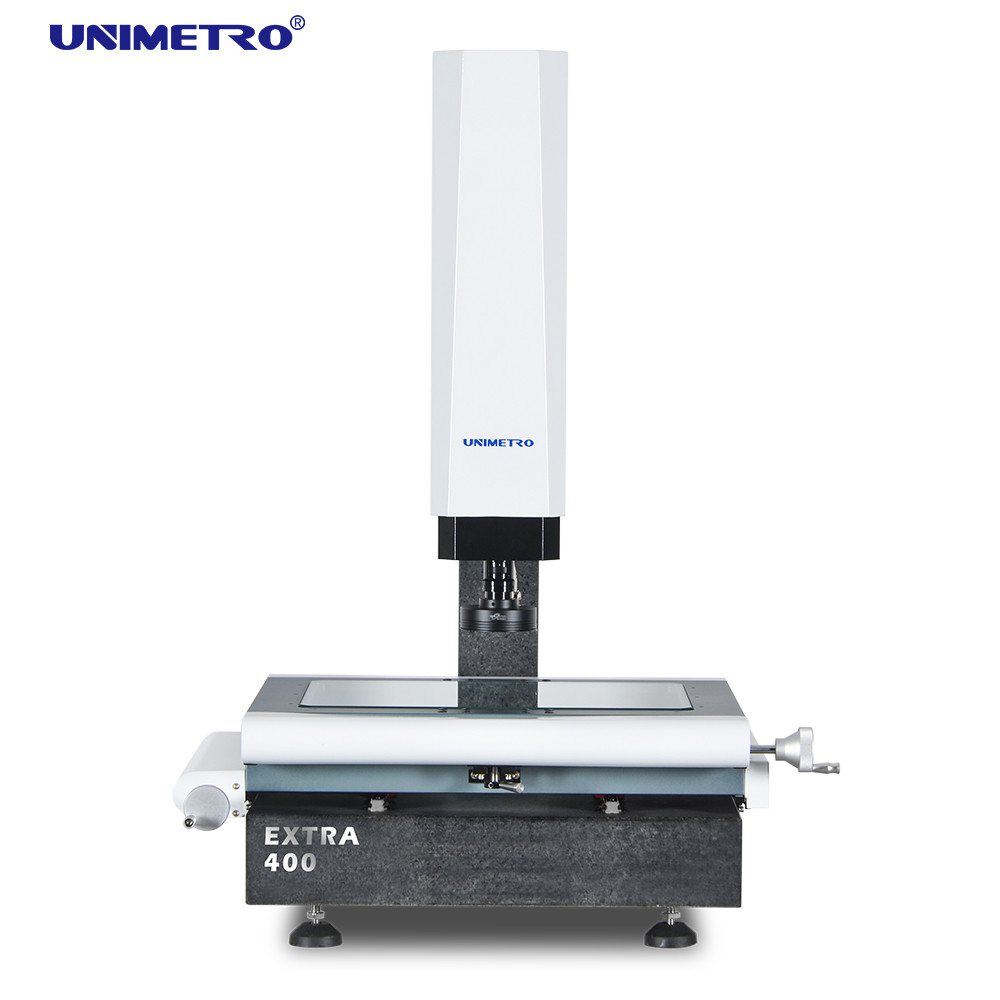

Para Instrumento Óptico de Medição de Dimensões para Inspeção por Amostragem
Parâmetros
| Modelo |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Dimensão (mm) (C*L*A) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Faixa de medição (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisão de medição (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetibilidade (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140kg |
190kg |
240kg |
290kg |
| Imagem e Medição |
CCD |
200mm (pode ser elevado de acordo com os requisitos dos clientes) |
| Lente |
Lente de zoom manual dentada 0.7-4.5X/Lente de zoom automático 1-10X |
| Ampliação |
18-195X (Apenas para referência. Com diferentes câmeras e lentes, a ampliação será diferente.) |
| Campo de Visão |
8.1~1.3mm |
| Distância de trabalho |
108mm |
| Resolução da escala linear |
0.5 μm (0.1μm para opção) |
| Sistema de acionamento |
Eixo X, Y controle manual, eixo Z controle CNC de circuito fechado e função AUTU FOCUS disponível |
| Iluminação |
Luz de superfície LED de anel programável de 4 seções, luz de contorno LED paralela, luz de anel LED de 8 seções, co-axial, para opção |
Características
◆ Controle de detalhes de qualidade
1. Base e coluna de granito, excelente estabilidade;
2. Mesa de trabalho de alumínio, torna o controle de movimento de reação rápida e flexível;
3. Mesa de trabalho com processamento de superfície de oxidação dura anti-riscos;
4. Padrão com guia linear de precisão, fuso de esferas de moagem e servomotor AC, etc., para garantir a precisão e estabilidade do sistema de movimento;
5. Sistema de controle integrado, incorporado com controle de movimento e todo o controle de sinal como iluminação e leitura de escala linear, garante que o desempenho da máquina seja extremamente estável.
◆Configuração de alto desempenho
1. Controle manual de dois eixos X, Y para obter posicionamento preciso;
2. O eixo Z adota guia linear de alta precisão e sistema de controle de servomotor para realizar o foco automático, eliminar o erro de foco artificial e melhorar a precisão e estabilidade da medição;
3. Régua linear de alta precisão de 0,5um e mesa de trabalho de precisão garantem que a precisão da máquina seja ≤ 2,5 + L / 100um;
4. Haste polida sem dentes de alta precisão e dispositivo de travamento de movimento rápido são usados para garantir o erro de retorno da mesa de trabalho dentro de 2um;

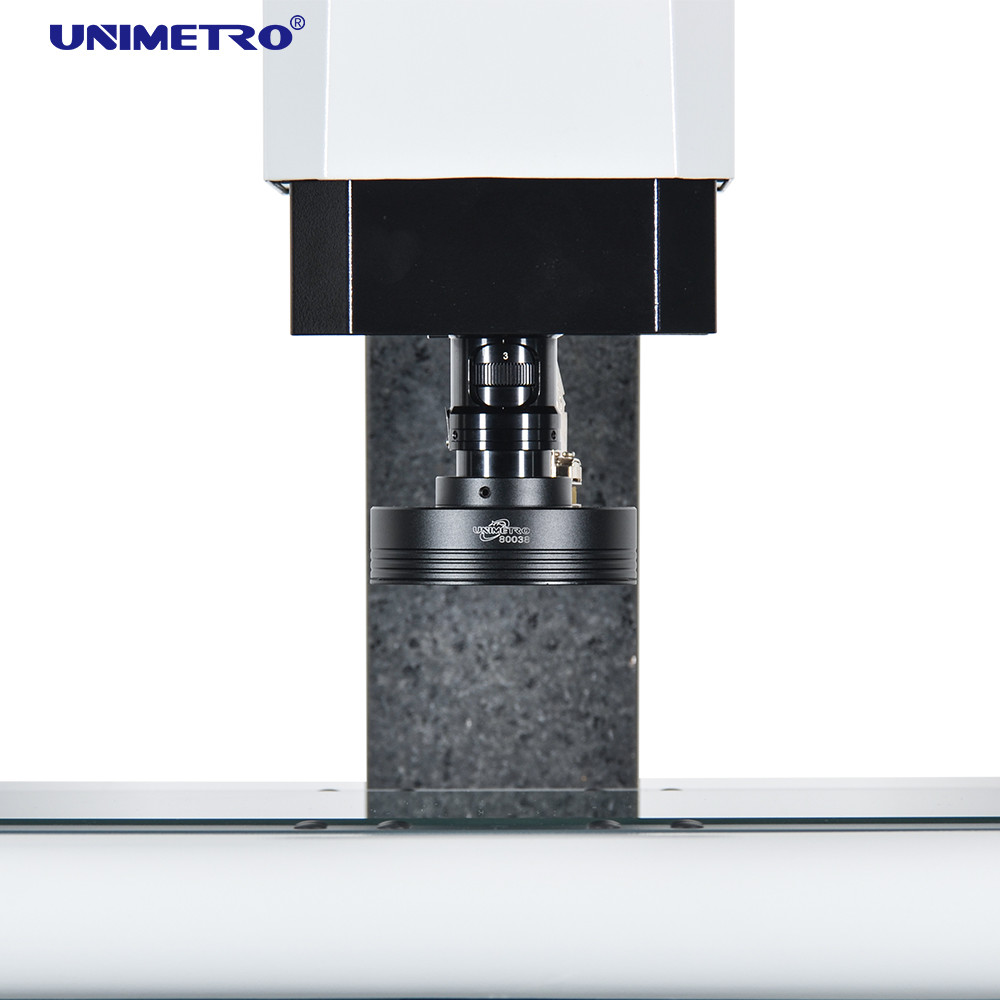

5. CCD colorido industrial de alta resolução garante qualidade de imagem nítida sem distorção e atende às necessidades de observação clara e medição precisa;
6. Lente de zoom de sinal de feedback eletrônico manual HD de 0,7-4,5x, o software pode identificar rápida e automaticamente a ampliação e realizar a ação de zoom correspondente, tornando as etapas de medição mais simples;
◆ Software de medição eficiente
1. A máquina de medição de visão da série EXTRA é compatível com várias opções de software de medição poderoso. Que são com função de medição diversificada, podem medir elementos geométricos como pontos, círculos, linhas, ângulos, ângulos, etc., bem como dimensões como distância, arredondamento, retidão, concentricidade, etc.
2. Interface de operação simples e fácil de entender torna a medição mais simples e eficiente;
3. Entrada e comparação de arquivos CAD, fácil saída de relatório de medição e análise SPC dos dados de resultados de medição
◆ Expansibilidade flexível
1. CMM da série Extra é compatível com a série de sondas Renishaw (opcional), e os usuários podem facilmente realizar funções de medição bidimensionais e tridimensionais em uma máquina. O software pode calcular o deslocamento entre a lente óptica e a sonda de toque para garantir que todos os resultados da medição estejam em um sistema de coordenadas.
2. Os resultados da medição podem ser emitidos para gráficos 3D para aplicação de engenharia reversa.
3. Uma variedade de sensores sem contato e sistema de fixação rápida podem ser selecionados para atender aos diferentes requisitos de medição de diferentes clientes
4. A luz de contorno verde pode ser selecionada para torná-la mais flexível e poderosa para diferentes peças de diferentes materiais ou formas e fornecer aplicações de medição mais poderosas.
