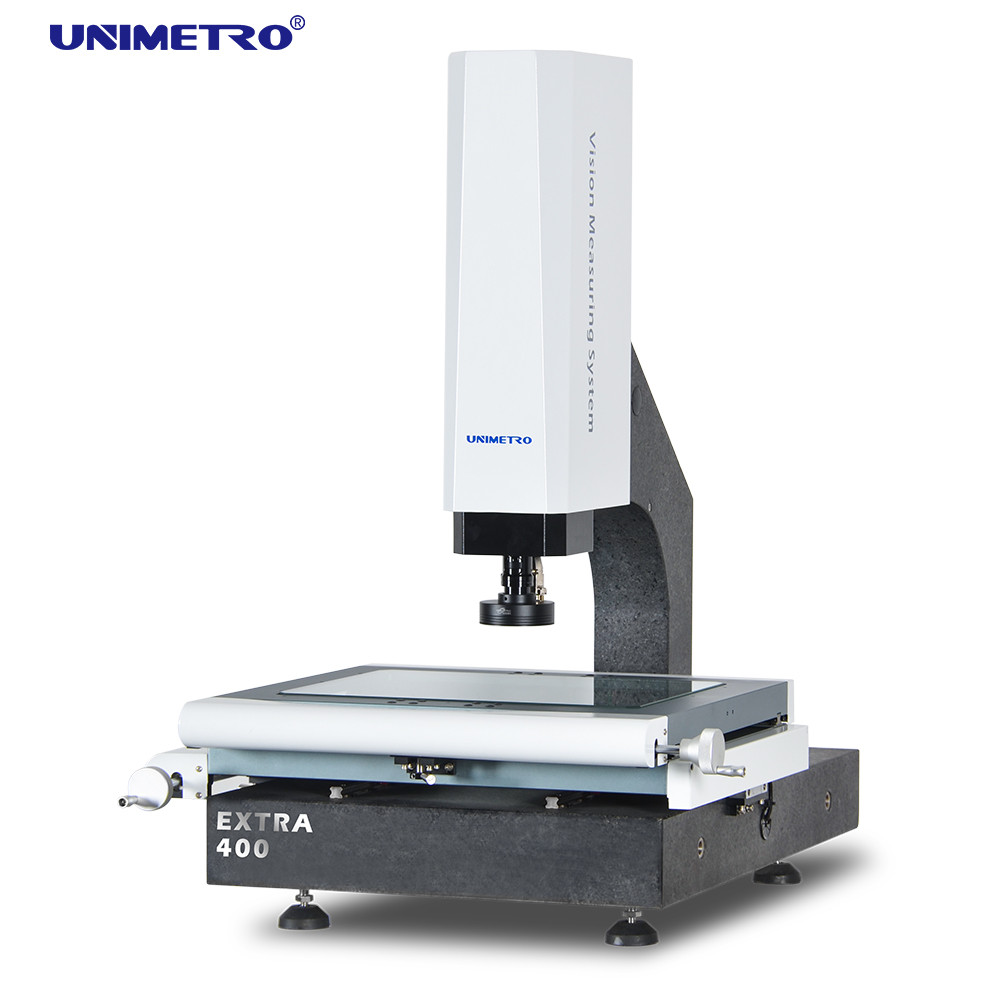

Fabricar equipamentos de medição de vídeo semiautomáticos com alta precisão
A máquina de medição de visão semiautomática da série EXTRA oferece aos clientes função de medição e experiência do usuário além dos produtos comuns. Gama completa de controle servo do eixo Z, a configuração padrão do gerador de pulso manual para controle fino e ajuste fino do movimento do eixo Z, com função de foco automático de imagem, sua eficiência de medição e experiência do usuário são bastante melhoradas.
Parâmetros
| Modelo |
200 extras |
300 extras |
400 EXTRAS |
500 EXTRAS |
| Dimensão (mm)(C*L*A) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Faixa de medição (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Repetibilidade (μm) |
2,5 |
2,5 |
2,5 |
3 |
| Peso (kg) |
140kg |
190kg |
240kg |
290kg |
| Imagem e medição |
CCD |
200mm (pode ser aumentado de acordo com a necessidade do cliente) |
| Lente |
Lente zoom amassada manual 0,7-4,5X/lente zoom automático 1-10X |
| Ampliação |
18-195X (apenas para referência. Com câmeras e lentes diferentes, a ampliação será diferente.) |
| Campo de visão |
8,1 ~ 1,3 mm |
| Distância de trabalho |
108 mm |
| Resolução de escala linear |
0,5 μm (0,1 μm para opção) |
| Sistema de condução |
Controle manual do eixo X, Y, controle CNC de loop fechado do eixo Z e função AUTU FOCUS disponível |
| Iluminação |

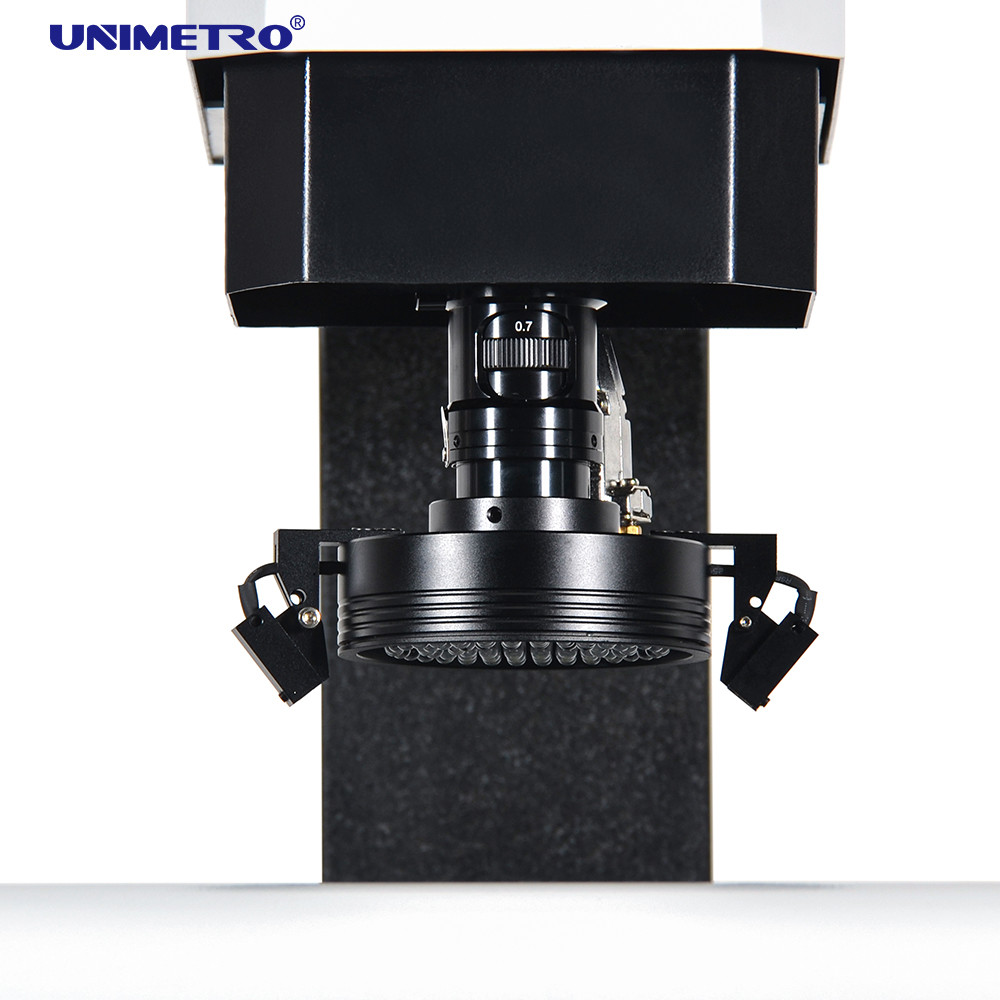

Luz de superfície de anel LED programável de 4 seções, luz de contorno LED paralela, luz de anel LED de 8 seções, coaxial, para opção |
Características
◆ Controle de detalhes de qualidade
1. Base e coluna de granito, excelente estabilidade;
2. Estágio de trabalho de alumínio, torna o controle de movimento de reação rápida e flexível;
3. Estágio de trabalho com processamento de superfície de oxidação dura anti-riscos;
4. Padrão com guia linear de precisão, parafuso de esfera de moagem e servo motor AC etc., para garantir a precisão e estabilidade do sistema de movimento;
5. O sistema de controle integrado, incorporado com controle de movimento e todo o controle de sinal como iluminação e leitura de escala linear, garante que o desempenho da máquina seja extremamente estável.
◆Configuração de alto desempenho
1. Controle manual de dois eixos X, Y para obter um posicionamento preciso;
2. O eixo Z adota guia linear de alta precisão e sistema de controle de servo motor para realizar foco automático, eliminar o erro de foco artificial e melhorar a precisão e estabilidade da medição;
3. Haste polida desdentada de alta precisão e dispositivo de travamento de movimento rápido são usados para garantir o erro de retorno da mesa de trabalho dentro de 2um;
4. O CCD colorido industrial de alta resolução garante qualidade de imagem nítida sem distorção e atende às necessidades de observação clara e medição precisa;
5. Lente de zoom de sinal de feedback eletrônico manual com zoom HD de 0,7-4,5x, o software pode identificar rápida e automaticamente a ampliação e realizar a ação de zoom correspondente, tornando as etapas de medição mais simples;
◆ Software de medição eficiente
1. A máquina de medição de visão da série EXTRA é compatível com múltiplas opções de software de medição poderoso. Que possuem função de medição diversificada, podem medir elementos geométricos como pontos, círculos, linhas, ângulos, ângulos, etc., bem como dimensões como distância, circularidade, retilineidade, concentricidade, etc.
2. A interface de operação simples e fácil de entender torna a medição mais simples e eficiente;
3. Entrada e comparação de arquivos CAD, saída fácil de relatório de medição e análise SPC dos dados de resultados de medição
◆ Expansibilidade flexível
1. O CMM da série extra é compatível com a série de apalpadores Renishaw (opcional) e os usuários podem facilmente realizar funções de medição bidimensionais e tridimensionais em uma máquina. O software pode calcular o deslocamento entre a lente óptica e o apalpador para garantir que todos os resultados de medição estejam em um sistema de coordenadas.
2. Os resultados da medição podem ser gerados em gráficos 3D para aplicação de engenharia reversa.
3. Uma variedade de sensores sem contato e sistema de fixação rápida podem ser selecionados para atender a diferentes requisitos de medição de diferentes clientes
4. A luz de contorno verde pode ser selecionada para torná-la mais flexível e poderosa para diferentes partes de diferentes materiais ou formas e fornecer aplicações de medição mais poderosas.
Informações da empresa
Nosso Cliente e Agente
| Perguntas frequentes |
| Q1: você é uma fábrica ou empresa comercial? |
| A1: Somos uma fábrica e oferecemos a resposta mais rápida em 24 horas. |
| Q2: Qual é a sua empresa principalmente? |
| A2: Nós produzimos principalmente máquina de medição de visão, máquina de medição de coordenadas, acessórios CMM e VMM, etc. |
| Q3: Como escolher a especificação apropriada? |
| A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas. |
| Q4: Você aceita serviço personalizado? |
| A4: Tenha certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades do cliente. |
| Q5: Qual é o seu período de garantia? |
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e temos
melhorou muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto. |
