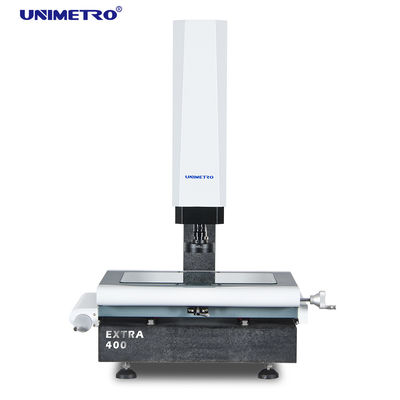

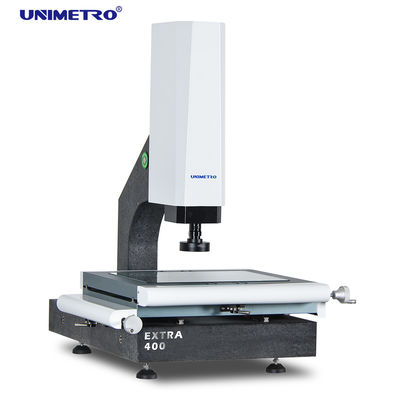

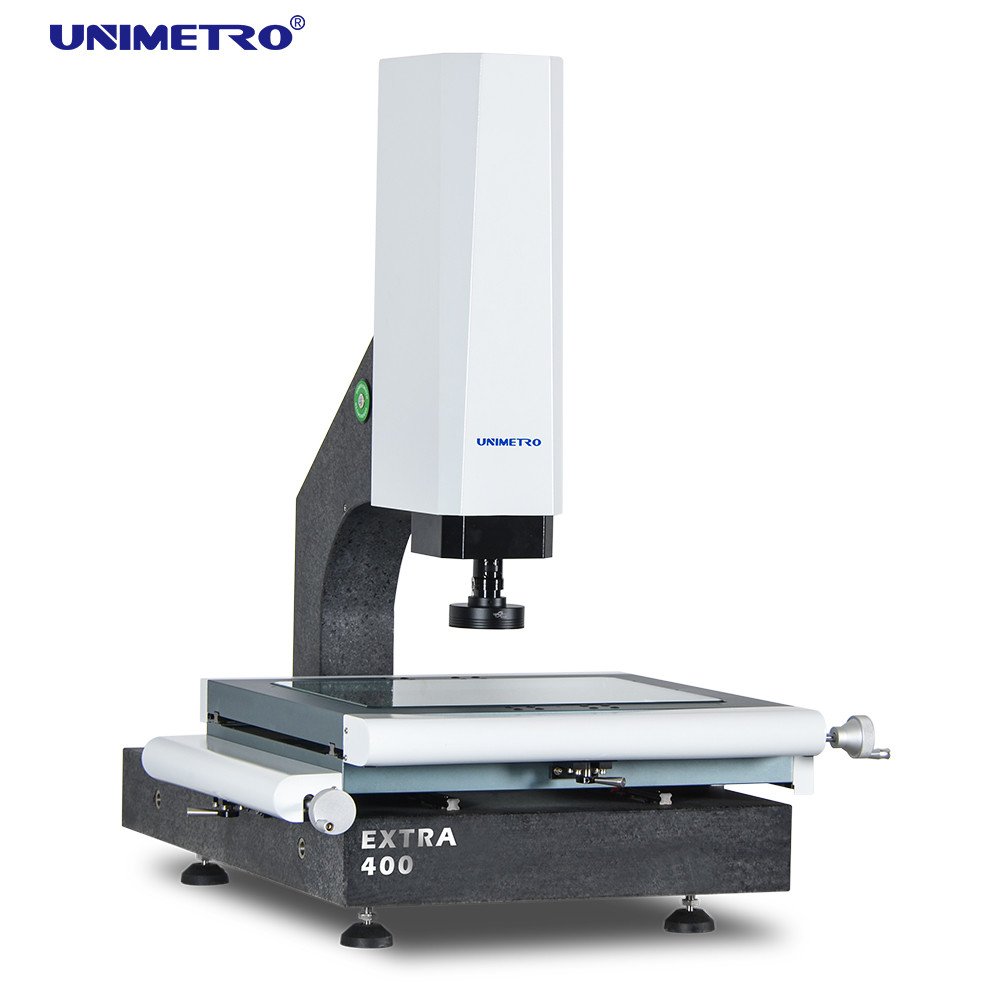

Máquina de medição óptica sem contacto com função de focagem automática
RESUMO DO PRODUTO
A máquina de medição de visão semiautomática da série EXTRA fornece aos clientes uma função de medição e uma experiência de utilizador além dos produtos comuns.Configuração padrão do gerador de pulso manual para controlo e ajuste fino do movimento do eixo Z, com a função de focagem automática da imagem, a sua eficiência de medição e a experiência do utilizador são muito melhoradas.
Especificações
| Modelo |
Extra 200 |
EXTRA 300 |
EXTRA 400 |
Extra 500 |
| Dimensão ((mm) ((L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Intervalo de medição (mm) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Precisão de medição (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Repetitividade (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Peso (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Imagem e medição |
CCD |
200 mm (pode ser levantado de acordo com as exigências dos clientes) |
| Lentes |
Lente de zoom com dentadura manual 0,7-4,5X/Lente de zoom automático 1-10X |
| Magnificação |
18-195X (apenas para referência. Com câmera e lente diferentes, a ampliação será diferente.) |
| Campo de visão |
8.1~1.3 mm |
| Distância de trabalho |
108 mm |
| Resolução em escala linear |
0.5 μm ((0,1 μm para opção) |
| Sistema de condução |
Controle manual do eixo X, Y, controle CNC de circuito fechado do eixo Z e função AUTU FOCUS disponíveis |
| Iluminação |
Lâmpada de superfície de anel LED de 4 secções programável, luz de contorno LED paralela, luz de anel LED de 8 secções, coaxial, opcional |
Características
◆ Controle de detalhes da qualidade
1Base e coluna de granito, excelente estabilidade;
2. Estágio de trabalho de alumínio, fazer o controle de movimento de reação rápida e flexível;
3. Fase de trabalho com processamento de superfície de oxidação dura anti-arranhões;
4. Padrão com guia linear de precisão, parafuso de esferas de moagem e servomotor AC, etc., para garantir a precisão e estabilidade do sistema de movimento;
5O sistema de controlo integrado, incorporado com controlo de movimento, e todo o controlo de sinal como iluminação e leitura de escala linear, assegura o desempenho da máquina é extremamente estável.
◆Configuração de alto desempenho
1. Controle manual de dois eixos X, Y para obter um posicionamento preciso;
2O eixo Z adota um guia linear de alta precisão e um sistema de controle de servo motor para realizar o foco automático, eliminar o erro do foco artificial,e melhorar a precisão e estabilidade da medição;
3.0Uma régua linear de alta precisão de 0,5 mm e uma mesa de trabalho de precisão garantem que a precisão da máquina seja ≤ 2,5 + L / 100 mm;
4. São utilizadas uma haste polida sem dentes de alta precisão e um dispositivo de bloqueio em movimento rápido para assegurar o erro de retorno da mesa de trabalho dentro de 2um;
5O CCD a cores de alta resolução industrial garante uma qualidade de imagem clara sem distorção e satisfaz as necessidades de observação clara e medição precisa;
6. 0,7-4,5x zoom HD manual sinal de feedback eletrónico zoom lente, o software pode identificar rápida e automaticamente a ampliação e realizar a ação de zoom correspondente,simplificando as medidas;
◆ Software de medição eficiente
1A máquina de medição de visão da série EXTRA é compatível com múltiplas opções de software de medição poderoso.pode medir elementos geométricos como pontos, círculos, linhas, ângulos, ângulos, etc., bem como dimensões como distância, redondeza, reticularidade, concentricidade, etc.
2. Uma interface de operação simples e fácil de compreender torna a medição mais simples e eficiente;
3Introdução e comparação de ficheiros CAD, saída fácil de relatórios de medição e análise dos dados dos resultados de medição
◆ Expansão flexível
1. A série extra CMM é compatível com a série de sondas Renishaw (opcional), e os utilizadores podem facilmente realizar funções de medição bidimensionais e tridimensionais numa máquina.O software pode calcular o deslocamento entre a lente óptica e a sonda de toque para garantir que todos os resultados de medição estão em um sistema de coordenadas.
2Os resultados das medições podem ser produzidos em gráficos 3D para aplicação de engenharia reversa.
3. Uma variedade de sensores sem contacto e sistema de fixação rápida pode ser selecionado para satisfazer diferentes requisitos de medição de diferentes clientes
4A luz de contorno verde pode ser selecionada para torná-la mais flexível e potente para diferentes partes de diferentes materiais ou formas, e fornecer aplicações de medição mais poderosas.
