Máquina de Medição por Visão Semiautomática Vmm 2.5μm Repetibilidade (E300)

Informação Básica

Lugar de origem:	China
Marca:	Unimetro
Certificação:	CE, ISO
Número do modelo:	E300

Quantidade de ordem mínima:	1 conjunto
Preço:	usd 5460-usd 6300 usd/set
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	15days
Termos de pagamento:	T/T
Habilidade da fonte:	30 grupos pelo mês

Melhor preço contacto

Informação detalhada

Dimensão:	600740980mm	Faixa de medição:	300200200
medição de precisão:	2.5+L/100	Peso:	190 kg
Repetibilidade:	2.5 μm
Destacar:	Máquina semi automática da medida da visão , Máquina Vmm da medida da visão , Máquina 2.5μM Repeatability da medida da visão

Descrição de produto

Equipamento de medição de visão semiautomático de alta precisão com sonda táctil

A nossa máquina de medição da visão tem as seguintes características:
Base e coluna de granito, excelente estabilidade;
O eixo Z adota um guia linear de alta precisão e um sistema de controle do servo motor para realizar a focagem automática, eliminando o erro da focagem artificial,e melhorar a precisão e estabilidade da medição;
¢ Estágio de trabalho de alumínio,fazer com que o controlo de movimento reage rapidamente e seja flexível;

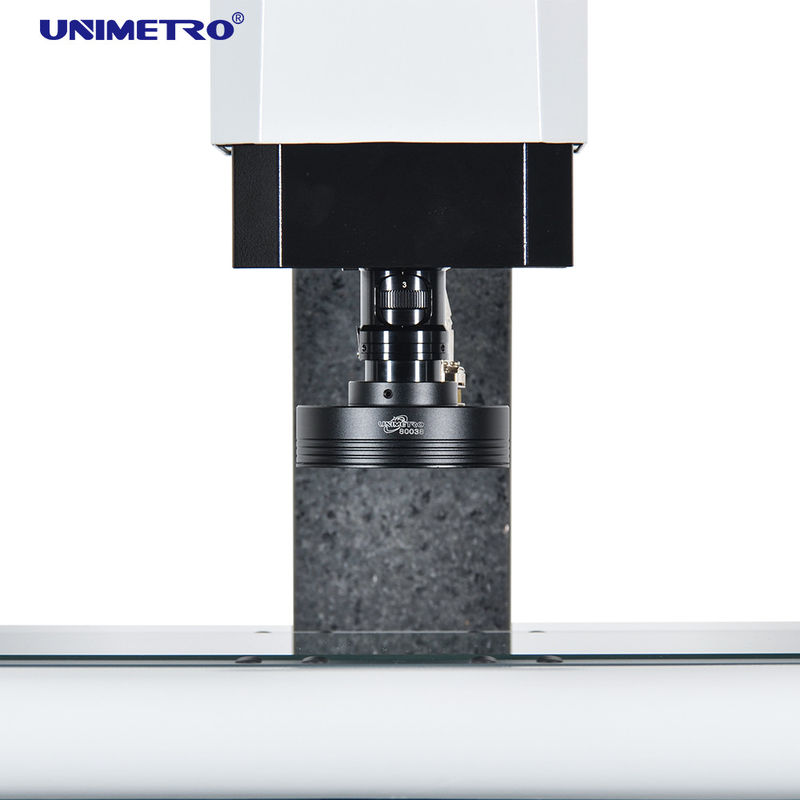

Fonte luminosa de superfície LED de 3 anéis e 4 secções programável, sistema de fonte luminosa de contorno LED paralela de transmissão,e o módulo de ajuste de luz incorporado do software pode controlar livremente o brilho da luz em 3 anéis e 4 zonas.

Configuração do Hardeare

As configurações do nosso equipamento de medição da visão são as seguintes:
● Escalas lineares de 3 eixos com resolução de 0,5 um
● Função de focagem automática de alto desempenho
● Compatível com a sonda Renishaw
● Fase de trabalho em alumínio e anodização dura
● 3 anéis 8 secção LED controle de software de luz de anel e programável
● Controle de software e programação de luz de contorno LED de trajeto de luz paralela
● Câmera digital HD de 1,2M pixels
● Caixa de controlo do núcleo integrada
● Controle motorizado do eixo Z
● Guia linear HIWIN
● Gerador de pulso manual para controle de movimento do eixo Z
● Com indicadores a laser para posicionamento e focagem auxiliares
● Lente de zoom com dentadura manual de 0,7-4,5X com sensor de feedback do sinal de ampliação

Características do software

Nossas máquinas de medição de visão podem adicionar sonda para realizar a função 3D
● Facil calibração
● Toque de vários ângulos
● Configuração rápida do sistema de coordenadas
● Compatível com toda a linha de estilos Renishaw
● Modulo CAD suportado (opcional)
● Produção de desenhos 3D
● Compatível com sonda estelar
● Medição de dimensões 3D
● Medição combinada de imagem e sonda táctil
● Suporte ao rack de sonda (opcional)

Parâmetros

Os parâmetros das nossas máquinas de medição da visão são os seguintes:

Modelo		Extra 200	EXTRA 300	EXTRA 400	Extra 500
Dimensão ((mm) ((LWH)		500540930	600740980	700840980	800940980
Intervalo de medição (mm)		200100150	300200200	400300200	500400200
Precisão de medição (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetitividade (μm)		2.5	2.5	2.5	3
Peso (kg)		140 kg	190 kg	240 kg	290 kg
Imagem e medição	CCD	200 mm (pode ser levantado de acordo com as exigências dos clientes)
	Lentes	Lente de zoom com dentadura manual 0,7-4,5X/Lente de zoom automático 1-10X
	Magnificação	18-195X (apenas para referência. Com câmera e lente diferentes, a ampliação será diferente.)
	Campo de visão	8.1~1.3 mm
	Distância de trabalho	108 mm
Resolução em escala linear		0.5 μm ((0,1 μm para opção)
Sistema de condução		Controle manual do eixo X, Y, controle CNC de circuito fechado do eixo Z e função AUTU FOCUS disponíveis
Iluminação		Lâmpada de superfície de anel LED de 4 secções programável, luz de contorno LED paralela, luz de anel LED de 8 secções, coaxial, opcional

Função do software

INSPECT SOFTWARE de medição da visão 3D
● Introdução de arquivo CAD e medição
● Matriz de peças e medição macro
● Foco automático e medição de altura
● A função de navegação ajuda a localizar rapidamente
● Função de medição geométrica poderosa
● Relatórios de dados múltiplos e função de saída gráfica de dados
● Programa flexível para o usuário
● Criar elementos de referência
● Função potente de detecção de bordas
● Suporte a vários acessórios externos
● Cálculo automático da tolerância geométrica dos elementos
● Medir rapidamente e convenientemente uma produção complexa

Informações sobre a empresa

O nosso cliente e agente

Perguntas frequentes
Q1: Você é uma fábrica ou uma empresa comercial?
A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.
P2: Em que se dedica principalmente a sua empresa?
A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixturesetc.
P3: Como escolher a especificação adequada?
A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.
Q4: Você aceita serviço personalizado?
A: Certifique-se de que podemos fornecer não apenas máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A: Nosso período de garantia do produto é de 1 ano. A qualidade dos nossos produtos é garantida.
