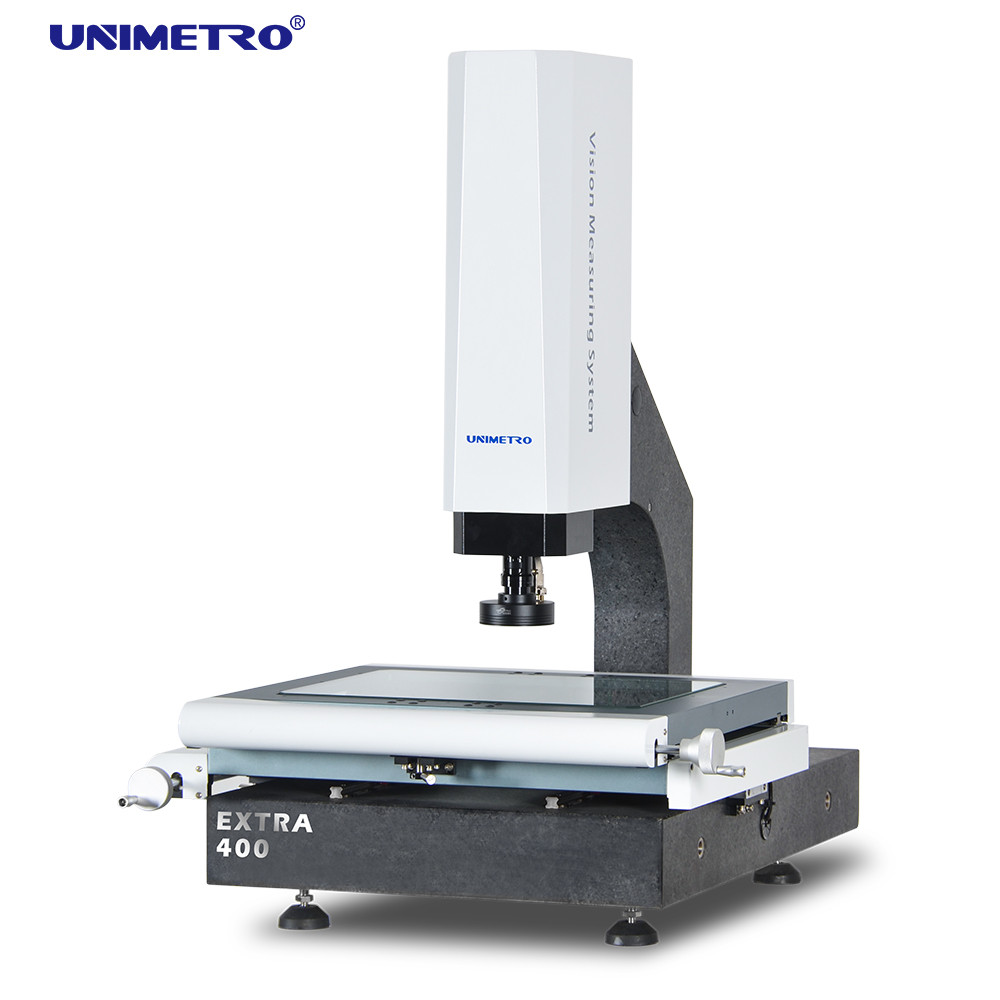

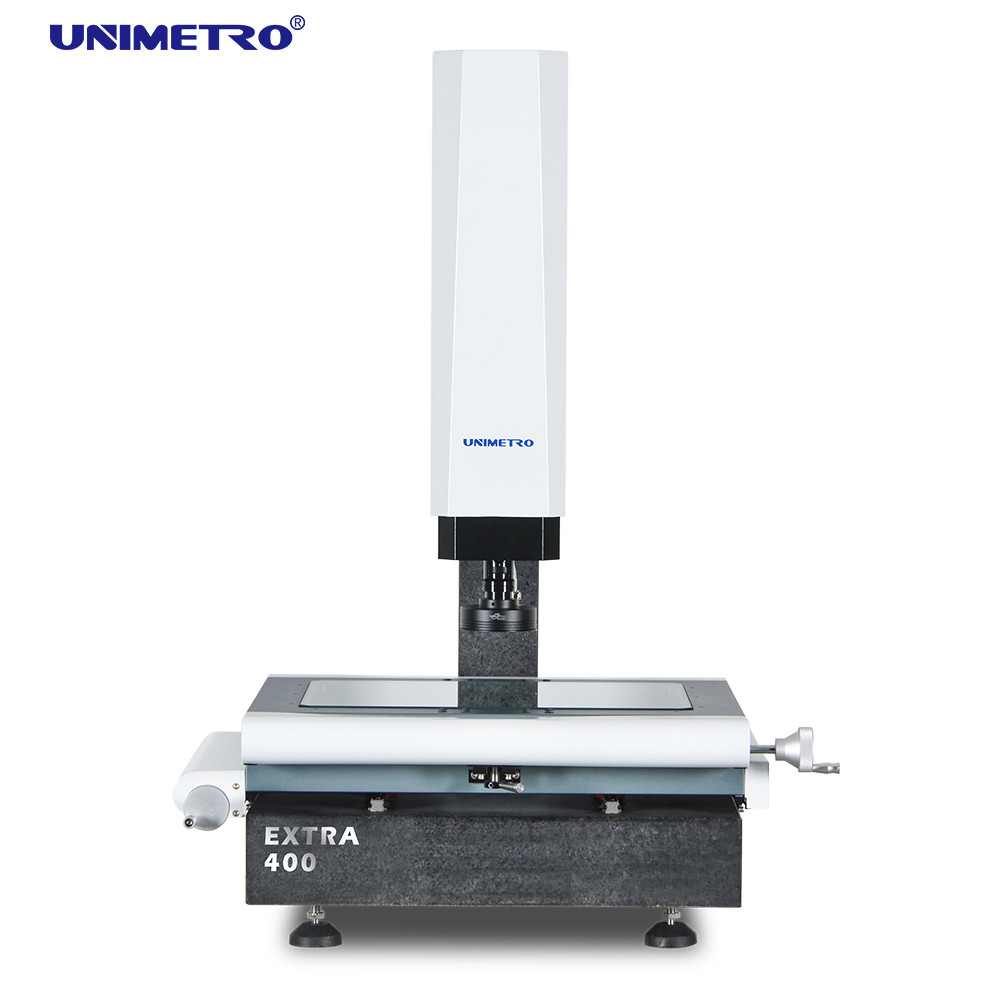

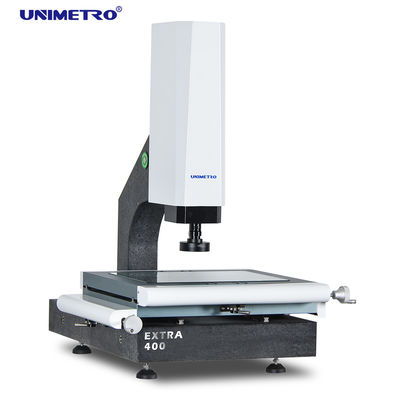

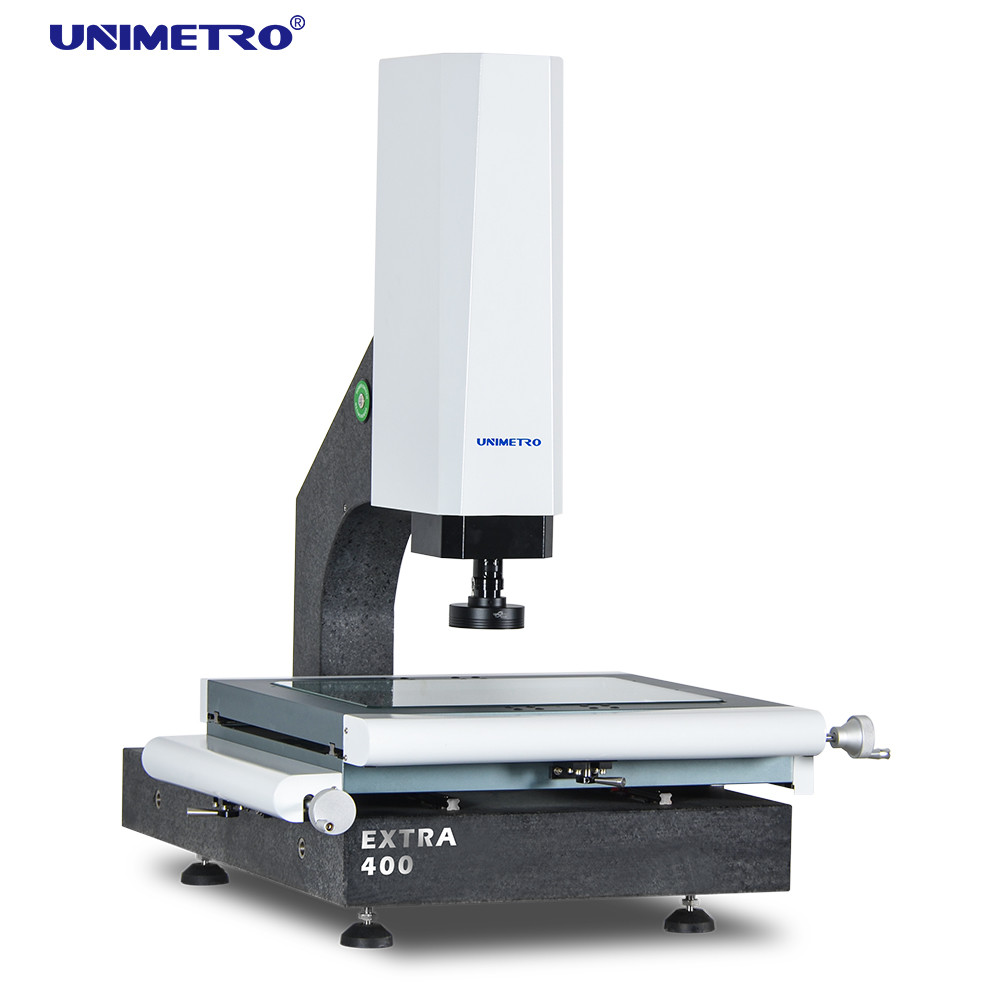

Reação rápida visual do controle de movimento de máquina de medição do diodo emissor de luz da precisão alta

Nossa máquina de medição visual conduzida tem abaixo da característica:► Base do granito e coluna, estabilidade excelente;
►A Z-linha central adota o guia linear da elevada precisão e o sistema de controlo do motor servo para realizar a focalização automática, para eliminar o erro da focalização artificial, e melhora a precisão e a estabilidade da medida;
►A fase de alumínio do trabalho, faz o controle de movimento que reage rapidamente e flexível;
►3 a fonte luminosa de superfície programável do diodo emissor de luz da seção do anel 4, diodo emissor de luz da paralela da transmissão contorna o sistema da fonte luminosa, e o módulo leve incorporado do ajuste do software pode livremente controlar o brilho da luz em 3 anéis e em 4 zonas.

Os configuations de nossa máquina de medição visual conduzida estão tão abaixo:

●3 escalas lineares da definição da linha central 0.5um
●Função do foco do elevado desempenho auto
●Compatível com ponta de prova do toque de Renishaw
●Fase de alumínio do trabalho e anodização dura
●3 controle do software da luz do anel do diodo emissor de luz da seção dos anéis 8 e programável
●O diodo emissor de luz claro do trajeto contornam o controle claro do software e programáveis paralelos
●câmara digital do pixel HD de 1.2M
●Caixa de controle integrada do núcleo
●Controle motorizado linha central de Z
●Maneira linear do guia de HIWIN
●Gerador de pulso manual para o controle do movimento da linha central de Z
●Com os indicadores do laser para o posicionamento e a focalização auxiliares

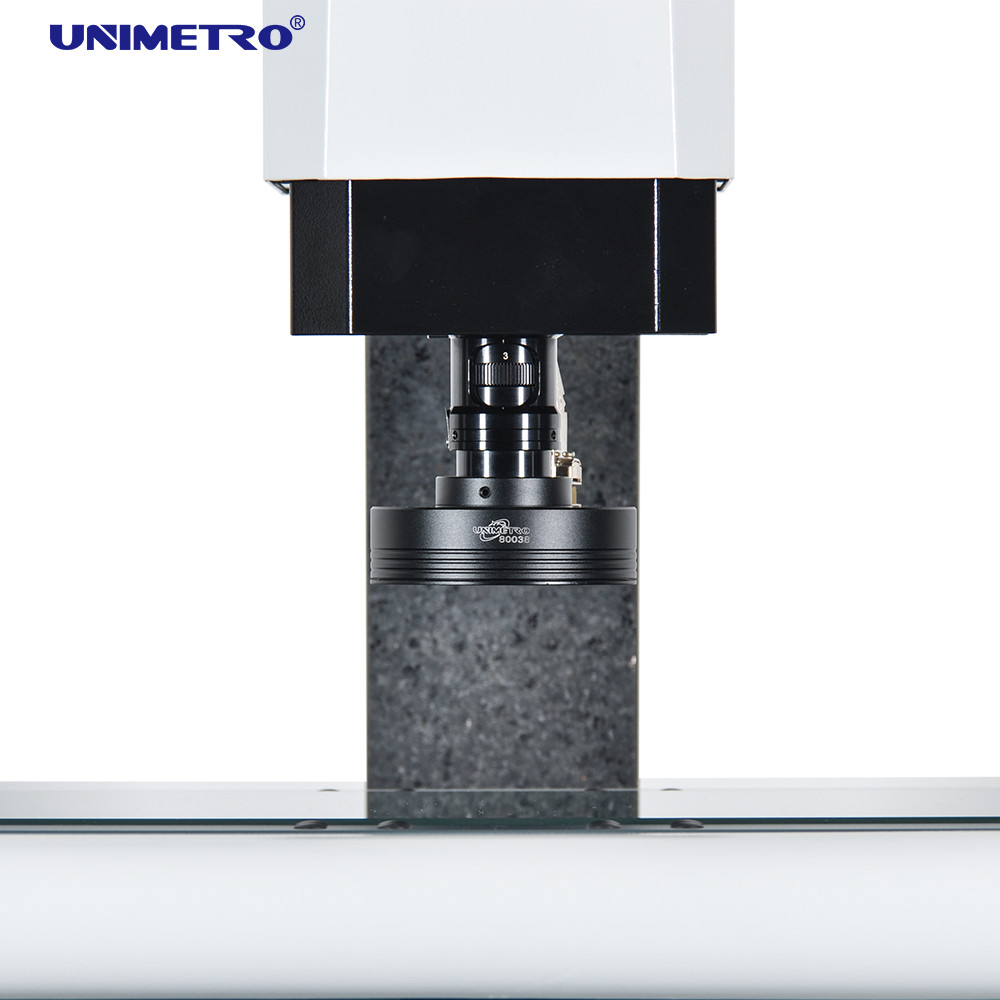

●lente zoom 0.7-4.5X amolgada manual com o sensor do feedback do sinal da ampliação

Características

●3 escalas lineares da definição da linha central 0.5um
●Função do foco do elevado desempenho auto
●Compatível com ponta de prova do toque de Renishaw
●Fase de alumínio do trabalho e anodização dura
●3 controle do software da luz do anel do diodo emissor de luz da seção dos anéis 8 e programável
●O diodo emissor de luz claro do trajeto contornam o controle claro do software e programáveis paralelos
●câmara digital do pixel HD de 1.2M
●Caixa de controle integrada do núcleo
●Controle motorizado linha central de Z
●Maneira linear do guia de HIWIN
●Gerador de pulso manual para o controle do movimento da linha central de Z
●Com os indicadores do laser para o posicionamento e a focalização auxiliares
●lente zoom 0.7-4.5X amolgada manual com o sensor do feedback do sinal da ampliação





Parâmetros

Nosso parâmetro visual de máquina de medição conduzida está tão abaixo das mostras da carta:

Modelo		ACRÉSCIMO 200	ACRÉSCIMO 300	ACRÉSCIMO 400	ACRÉSCIMO 500
Dimensão (milímetro) (L*W*H)		500*540*930	600*740*980	700*840*980	800*940*980
Escala de medição (milímetro) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Precisão de medição (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetibilidade (μm)		2,5	2,5	2,5	3
Peso (quilogramas)		140kg	190kg	240kg	290kg
Imagem e medição	CCD	200mm (pode ser aumentado de acordo com as exigências dos clientes)
	Lente	Lente zoom amolgada manual 1-10X da lente zoom 0.7-4.5X/Auto
	Ampliação	18-195X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente. )
	Campo de visão	8.1~1.3mm
	Distância de funcionamento	108mm
Definição linear da escala		0,5 μm (0.1μm para a opção)
Sistema de condução		Conrol manual da linha central de X, de Y, de linha central de Z controle do CNC do fim-laço e funtion do FOCO de AUTU disponíveis
Iluminação		Luz de superfície do anel programável do diodo emissor de luz de 4 seções, luz paralela do contorno do diodo emissor de luz, luz do anel do diodo emissor de luz de 8 seções, coaxial, para a opção



Função do software

●Arquivo entrado e medida do CAD
●Peças disposição e medição do macro
●Auto medição do foco e da altura
●A função de navegação ajuda a localização rápida
●Função de medição geométrica poderosa
●Relatórios múltiplos dos dados e função de saída gráfica dos dados
●Programa de usuário flexível
●Criando elementos da referência
●Borda poderosa que detecta a função
●Acessórios externos múltiplos de apoio
●Auto cálculo da tolerância geométrica dos elementos
●Produção complicada de medição rapidamente e convenientemente
