CNC de medição automático visual do sistema de medida do teste do molde conduzido

Informação Básica
Lugar de origem: CHINA
Marca: UNIMETRO
Certificação: CE,ISO
Número do modelo: ELE
Quantidade de ordem mínima: 1
Detalhes da embalagem: caso de madeira
Tempo de entrega: 20~25days
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10
Informação detalhada
Nome do produto: Sistemas de medida visuais Dimensão: 1900*1480*1750mm
escala de medição: 800*1000*200mm Precisão de medição: 3+L/200um
Repetibilidade: 3um Definição linear da escala: 0.1um/0.5um
Sistema de condução: Controle do Cnc Iluminação: 5-ring, 8-zoom
Realçar:

Sistema de medida visual do teste do molde

,

Sistema de medida visual conduzido CNC

,

Sistema de medida visual do ISO


Descrição de produto

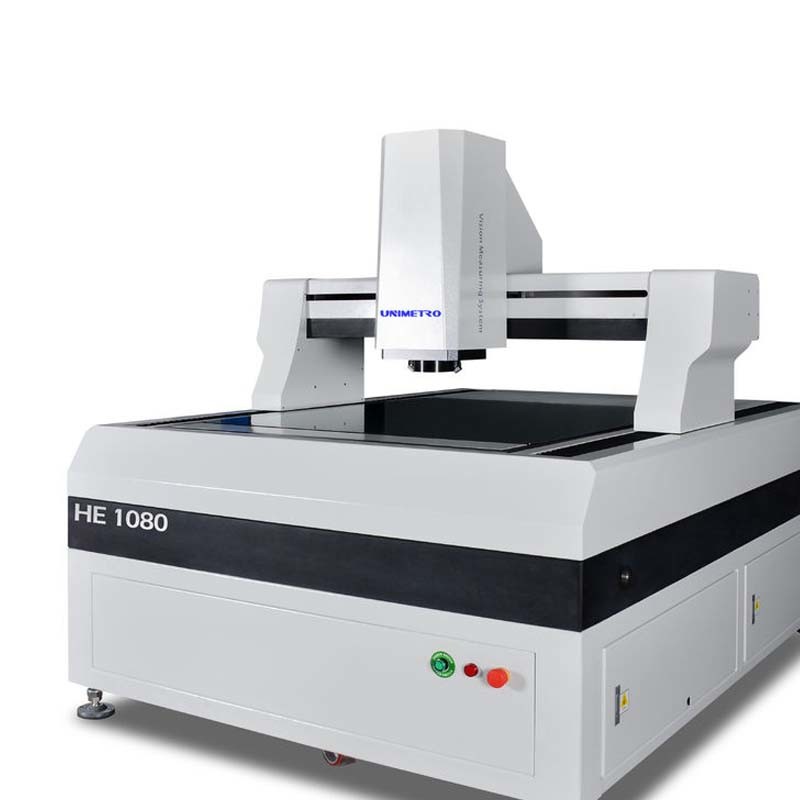

Sistemas de medida visuais Meausring automático do teste do molde



Tipo sistemas do pórtico da precisão alta da série de medida visuais combina a precisão alta e a eficiência elevada, oferece a alta velocidade que mede para o geométrico, elementos, de tipos diferentes das peças. ELE que a série é amplamente utilizada varia dentro indústrias e produtos como o PWB, estratificação, vidro da almofada, módulos do LCD, e materiais de isolação folheados de cobre etc.

A análise de elementos finitos é introduzida no processo de projeto de ELE série, assegura a rigidez alta e a estrutura mecânica exata. A base da máquina está usando o tipo móvel estrutura da ponte do quadro fechado, que é simples e oferece a capacidade de carregamento alta e o melhor desempenho do movimento.





Características

>> a estrutura móvel do pórtico e o workpiece são fixados ao medir;
>> controle de circuito fechado completo-automático do CNC de quatro linhas centrais, medida completo-automática;
>> base e feixe do granito de 000 categorias, estável e seguro;
>> régua de raspagem aberta com definição de 0,1 um, de elevada precisão e da boa estabilidade;
>> trilho de guia linear da precisão, parafuso de moedura da bola da categoria e servo motor da C.A. de Panasonic para assegurar a estabilidade de posicionar a precisão do sistema do movimento da máquina;
>> câmera de cor de alta resolução para cumprir as exigências da observação clara e da medida estável;
>> 6.5x a lente zoom automática contínua, zumbido automático exato, uma correção do pixel é bastante;
>> os 5 diodos emissores de luz programável da fonte luminosa de superfície do diodo emissor de luz da zona do anel 8 e da paralela da transmissão contornam o sistema da fonte luminosa podem realizar o ajuste nivelado do brilho 256 inteligentemente;
>> a ponta de prova de contato importada é configurada para realizar a medida 3D;
>> o software automático da medida da imagem Immeasuring4.2 com direitos de propriedade independentes é fornecido como o padrão, que é poderoso e fácil de usar;





Parâmetros

Modelo

ELE 652

HE862

HE1080

HE1210

HE1512

HE1812

X, curso de Y (milímetros)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

curso da Z-linha central (milímetros)

200 (pode ser aumentado de acordo com as exigências dos clientes)

Capacidade de carga

aproximadamente 35 quilogramas

Dimensão (milímetros)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Peso (quilogramas)

1500

1800

2900

3200

4400

4800

Definição

0.5μm (0.1um para a opção)

Câmera

câmara digital de 2M HD GIGA

Lente zoom

auto ampliação profissional da lente zoom da lente zoom: 1~10X

Ampliação video

18~195X (de acordo com os modelos diferentes da câmera selecionada, sua ampliação mudará; a ampliação real é sujeita aos dados medidos)

FOV

8.1~1.3mm (de acordo com os esquemas de harmonização diferentes da câmera e da lente, o campo de visão mudará em conformidade, e o campo de visão real é sujeito aos dados medidos)

Accuracy*

μm do ≤ (3+L/200)

Iluminação

Iluminação programável da superfície do diodo emissor de luz de 5 seções do anel 8 (40 seções soam a luz, a luz coaxial, a multi luz móvel do anel da cor para a opção)
