Casa > Produtos> máquina da medida da visão> Máquina de Medição de Tensão de Imagem Programável (Série PEAK)

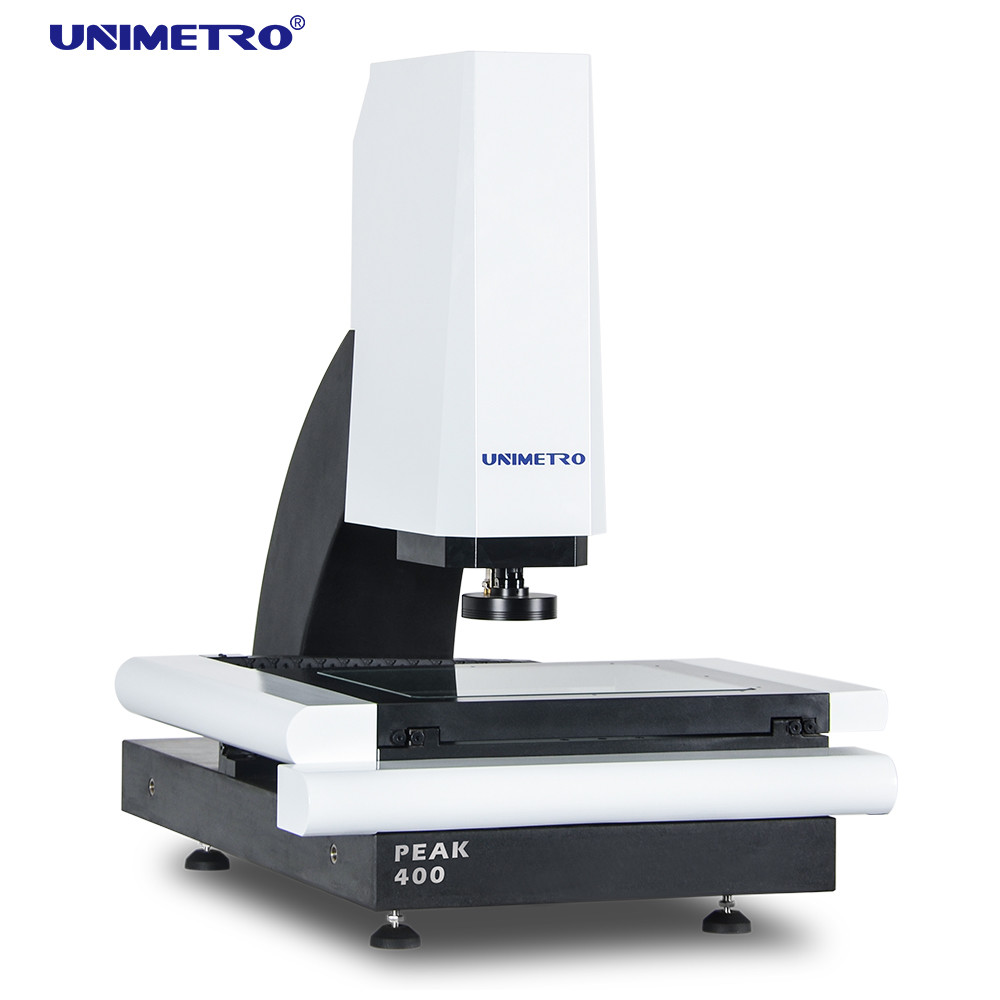

Máquina de Medição de Tensão de Imagem Programável (Série PEAK)

Programmable Image Voltage Measurement Machine (PEAK Series)

Informação Básica

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE ISO
Número do modelo:	PICO

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	10~20days
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	30 pelo mês

Melhor preço contacto

Informação detalhada

Dimension:	9607101075mm	Measuring range:	400300200mm
Accuracy:	3+L/200um	Repeatability:	3um
Weight:	380kg	Camera:	Industrial grade CCD camera
Lens:	0.7-4.5X	Working distance:	108mm
Linearscale resolution:	0.0005mm	Warranty:	24 months
Destacar:	imagem 2.5d que mede a máquina Vmm , Máquina Vmm programável , máquina de 380kg Vmm

Descrição de produto

Equipamento de medição de imagem 2.5d programável / Máquina VMM para medição de altura

O equipamento de medição de imagem é um instrumento utilizado para medição precisa das dimensões físicas, com precisão até ao nível de micrômetro.Máquina de medição de visão um instrumento de medição óptico que utiliza a câmara para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.

O equipamento de medição de imagem CNC é um poderoso dispositivo de medição de dimensões projetado para o processo de controle de qualidade de produção em massa.É configurado com um software poderoso que torna o processo de medição programávelO equipamento de medição de imagem da série PEAK é um modelo econômico de visão CNC totalmente automática desenvolvido pela UNIMETRO.

O projeto simples e integrado permite-nos construir a máquina com menor custo, enquanto mantemos a alta precisão de medição e o melhor desempenho.Os utilizadores são capazes de desfrutar da vantagem de alta eficiência e economia de custos de mão-de-obra de uma máquina de medição CNC Vision completa com preço muito baixo.

Configuração do hardware

- 3 eixos, escalas lineares de resolução de 0,5 mm
Função de focagem automática de alto desempenho
¢ Ponto de trabalho em alumínio e anodização dura

Compativel com a sonda de toque Renishaw (opcional)

3 anéis 8 secção LED controle e programação

◉ Parallel light path LED contour light software control and programmable

Sensor de deslocamento de fibra confocal (opcional)

¢ Direcção linear HIWIN

O controlo motorizado do eixo Z

¢ Caixa de controlo do núcleo integrada

Câmara CCD de qualidade industrial

¢ Gerador de pulso manual para controlo do movimento do eixo Z

Com indicadores de laser para posicionamento e focagem auxiliares (opcional)

Lente de zoom com dentadura manual de 0,7-4,5X com sensor de feedback de sinal de ampliação

Aplicação de equipamento de medição de imagem

1) O equipamento de medição de imagem da série PEAK é compatível com toda a linha de sensores de medição de fibra da Omron, que oferece; Maior possibilidade de exigência de medição precisa.

2) Medições estáveis de superfícies inclinadas ou curvas
3) Medições estáveis de diferentes tipos de materiais
4) Medições estáveis de superfícies lisas ou grosseiras

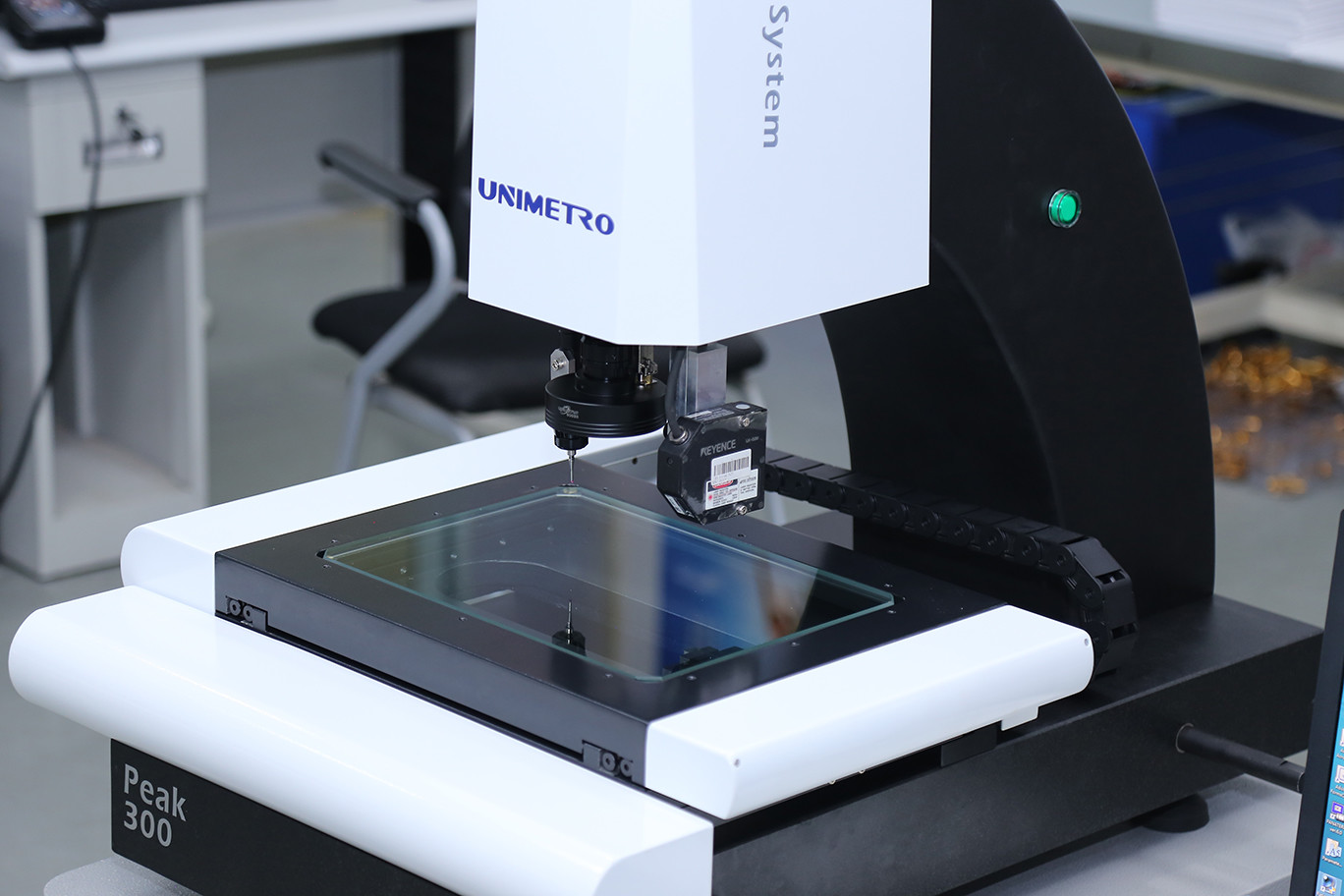

5) O equipamento de medição de imagem da série PEAK é compatível com a sonda de toque Renishaw como configuração opcional.
6) O software pode calcular o deslocamento entre a lente óptica e a sonda de toque, assegura que todos os resultados de medição estão dentro de um sistema de coordenadas.Os resultados da medição podem ser colocados como desenhos 3D para engenharia reversa.

Funções de software

O software UNIMETRO INSPECT3D é com interface de usuário amigável, fácil de aprender, função poderosa, permite que os usuários alcancem medições rápidas e precisas.

O software está oferecendo interface de usuário completa em inglês, também permite o desenvolvimento de novas línguas.

Input de arquivo CAD e medida

¢ Matriz de peças e medição de macro

- Foco automático e medição de altura

A função de navegação facilita a localização rápida

Função de medição geométrica potente

¢ Relatórios de dados múltiplos e função de saída de dados gráficos

¢ Programa de utilização flexível

Criação de elementos de referência

Função de detecção de bordas

¢ Suporte a vários acessórios externos

Calculo automático das tolerâncias geométricas dos elementos

¢ Medir a produção complexa de forma rápida e conveniente

Parâmetros

Modelo	PEAK 300	PEAK 400
Dimensão ((mm) ((LWH)	8506551075	9957951080
Distância de medição ((mm)) ((XYZ))	300200200	400300200
Precisão ((μm)	3+L/200	3+L/200
Repetitividade ((μm)	3	3
Peso ((kg)	190	275
Câmara	Câmara CCD analógica de qualidade industrial e cartão de vídeo SV2000E
Lentes	Lente de zoom manual dentada 0,7-4,5X / 0,7-4,5X lente de zoom manual com feedback de sinal (Opcional) / lente de zoom automático (Opcional)
Magnificação	18-188X (combinação diferente de câmera e lente leva a diferentes amplificações
VOC	8.1-1.3mm (combinação diferente de câmara e lente leva a um intervalo FOV diferente)
Distância de trabalho	80 mm
Resolução de escalas lineares	0.5um
Iluminação	Luz de anel de superfície programável de 3 anéis, 8 secções, luz de contorno paralelo programável

Informações sobre a empresa

O nosso cliente e agente

Perguntas frequentes
Q1: Você é uma fábrica ou uma empresa comercial?
A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.
P2: Em que se dedica principalmente a sua empresa?
A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixturesetc.
P3: Como escolher a especificação adequada?
A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.
Q4: Você aceita serviço personalizado?
A: Certifique-se de que podemos fornecer não apenas máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A: Nosso período de garantia do produto é de 1 ano. A qualidade dos nossos produtos é garantida.
