Máquina de medição de visão 2D CNC VMM com vários tamanhos disponíveis

2D CNC VMM Vision Measurement Machine With Multiple Sizes Available

Informação Básica

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE, ISO
Número do modelo:	PICO

Quantidade de ordem mínima:	1 conjunto
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	10~20days
Termos de pagamento:	L/C, T/T, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte:	30 pelo mês

Melhor preço contacto

Informação detalhada

Dimensão:	9607101075mm	Faixa de medição:	400300200 mm
Precisão:	3+L/200um	Repetibilidade:	3um
Peso:	380 kg	Câmara:	Câmara CCD de qualidade industrial
Lentes:	0.7-4.5X	distância de trabalho:	108 mm
Definição de Linearscale:	0.0005mm	Garantia:	24 meses
Destacar:	VMM máquina da medida da visão , 2D máquina da medida da visão , Máquina linear da medida da maneira do guia de HIWIN

Descrição de produto

Sistema de inspecção óptica CNC para medição de ângulo com preço mais baixo

O Sistema de Inspeção Óptica é um instrumento utilizado para a medição precisa das dimensões físicas, com precisão até ao nível de micrômetro.Máquina de medição de visão um instrumento de medição óptico que utiliza a câmara para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.

O sistema de inspeção óptica CNC é um poderoso dispositivo de medição de dimensões concebido para o processo de controlo de qualidade da produção em massa.É configurado com um software poderoso que torna o processo de medição programávelA série PEAK é um modelo económico de visão CNC totalmente automática desenvolvido pela UNIMETRO.

O projeto simples e integrado permite-nos construir a máquina com menor custo, enquanto mantemos a alta precisão de medição e o melhor desempenho.Os utilizadores são capazes de desfrutar da vantagem de alta eficiência e economia de custos de mão-de-obra de uma máquina de medição CNC Vision completa com preço muito baixo.

Configuração do hardware

- 3 eixos, escalas lineares de resolução de 0,5 mm
Função de focagem automática de alto desempenho
¢ Ponto de trabalho em alumínio e anodização dura

Compativel com a sonda de toque Renishaw (opcional)

3 anéis 8 secção LED controle e programação

◉ Parallel light path LED contour light software control and programmable

Sensor de deslocamento de fibra confocal (opcional)

¢ Direcção linear HIWIN

O controlo motorizado do eixo Z

¢ Caixa de controlo do núcleo integrada

Câmara CCD de qualidade industrial

¢ Gerador de pulso manual para controlo do movimento do eixo Z

Com indicadores de laser para posicionamento e focagem auxiliares (opcional)

Lente de zoom com dentadura manual de 0,7-4,5X com sensor de feedback de sinal de ampliação

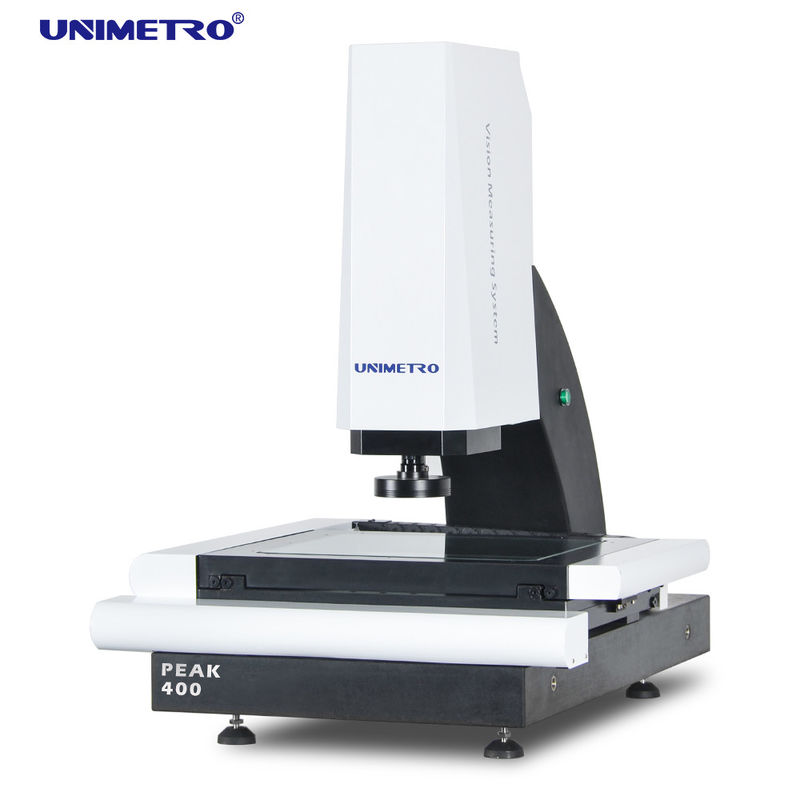

Máquina de medição de visão 2D CNC VMM com vários tamanhos disponíveis 0

Funções de software

1) A série PEAK VMM é compatível com toda a linha de sensores de medição de fibra da Omron, que oferece; Maior possibilidade de exigência de medição precisa.

2) Medições estáveis de superfícies inclinadas ou curvas
3) Medições estáveis de diferentes tipos de materiais
4) Medições estáveis de superfícies lisas ou grosseiras

5) A série PEAK VMM é compatível com a sonda de toque Renishaw como configuração opcional.
6) O software pode calcular o deslocamento entre a lente óptica e a sonda de toque, assegura que todos os resultados de medição estão dentro de um sistema de coordenadas.Os resultados da medição podem ser colocados como desenhos 3D para engenharia reversa.

Funções de software do sistema de inspecção óptica

O software UNIMETRO INSPECT3D é com interface de usuário amigável, fácil de aprender, função poderosa, permite que os usuários alcancem medições rápidas e precisas.

O software está oferecendo interface de usuário completa em inglês, também permite o desenvolvimento de novas línguas.

Input de arquivo CAD e medida

¢ Matriz de peças e medição de macro

- Foco automático e medição de altura

A função de navegação facilita a localização rápida

Função de medição geométrica potente

¢ Relatórios de dados múltiplos e função de saída de dados gráficos

¢ Programa de utilização flexível

Criação de elementos de referência

Função de detecção de bordas

¢ Suporte a vários acessórios externos

Calculo automático das tolerâncias geométricas dos elementos

¢ Medir a produção complexa de forma rápida e conveniente

Parâmetros

Modelo	PEAK 300	PEAK 400
Dimensão ((mm) ((LWH)	8506501060	10008001080
Distância de medição ((mm)) ((XYZ))	300200200	400300200
Precisão ((μm)	3+L/200	3+L/200
Repetitividade ((μm)	3	3
Peso ((kg)	120	150
Câmara	Câmara CCD analógica de qualidade industrial e cartão de vídeo SV2000E
Lentes	Lente de zoom manual dentada 0,7-4,5X / 0,7-4,5X lente de zoom manual com feedback de sinal (Opcional) / lente de zoom automático (Opcional)
Magnificação	18-188X (combinação diferente de câmera e lente leva a diferentes amplificações
VOC	8.1-1.3mm (combinação diferente de câmara e lente leva a um intervalo FOV diferente)
Distância de trabalho	108 mm
Resolução de escalas lineares	0.0005mm
Iluminação	Luz de anel de superfície programável de 3 anéis, 8 secções, luz de contorno paralelo programável

Informações sobre a empresa

O nosso cliente e agente

Perguntas frequentes
Q1: Você é uma fábrica ou uma empresa comercial?
A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.
P2: Em que se dedica principalmente a sua empresa?
A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixturesetc.
P3: Como escolher a especificação adequada?
A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.
Q4: Você aceita serviço personalizado?
A: Certifique-se de que podemos fornecer não apenas máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A: Nosso período de garantia do produto é de 1 ano. A qualidade dos nossos produtos é garantida.
