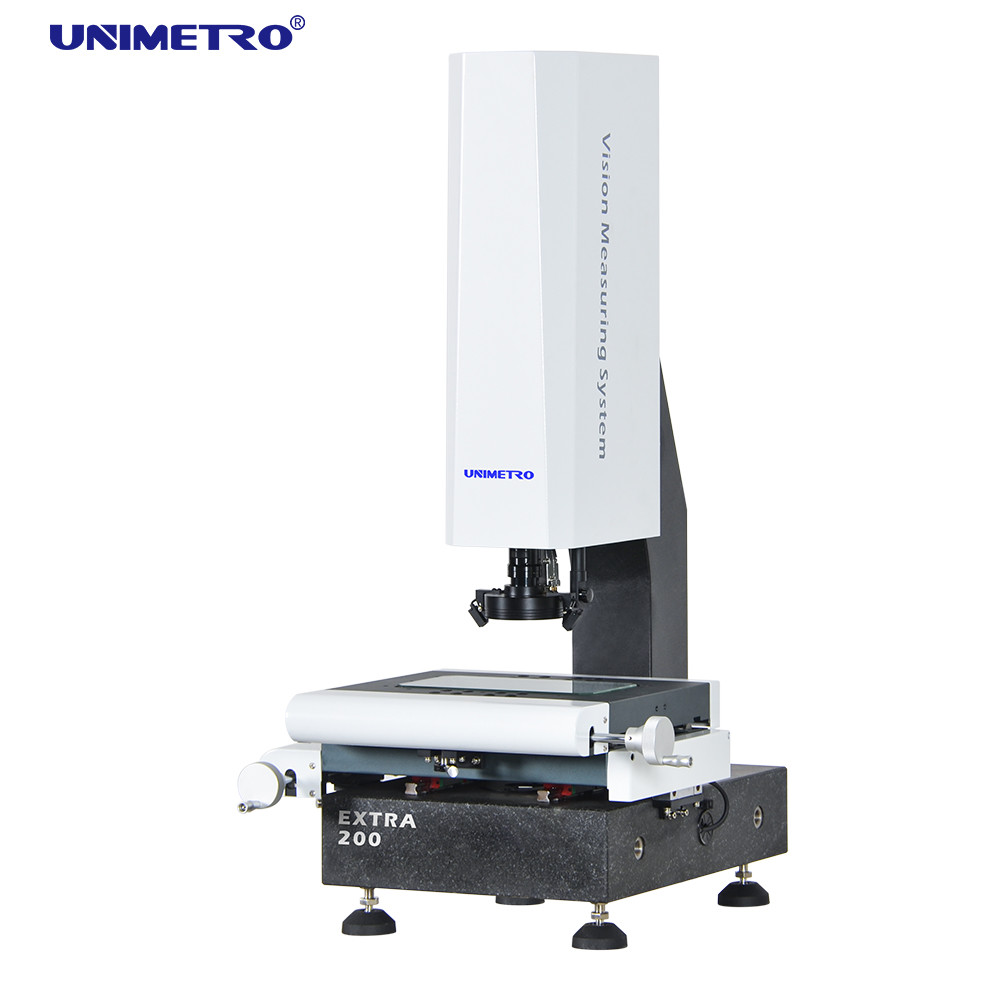

Máquina de medição de ângulo de visão semi-automática VMM

Informação Básica

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE, ISO
Número do modelo:	Extra

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	5~15days
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	40

Melhor preço contacto

Informação detalhada

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	550540930mm
Measuring range:	200100150mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	150kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Destacar:	Máquina de medição semi auto da visão , Máquina de medição 150kg da visão , Dobre a medição semi auto da visão da medida

Descrição de produto

Máquina de Medição por Visão Semi Automática para Medição de Ângulo

Descrição

Descrição da Máquina de Medição por Visão

1) A Máquina de Medição por Visão é um instrumento usado para medição precisa de dimensões físicas, com precisão de até nível de mícron.
2) A Máquina de Medição por Visão é um instrumento de medição ótica que utiliza a câmera para capturar a imagem da peça, analisar os pixels da imagem e calcular a dimensão 2D com o software de medição.
3) A máquina de medição por visão da série EXTRA é um instrumento importante usado no seu processo de controle de qualidade de produtos. Garante a precisão dimensional dos seus produtos, tornando-os mais competitivos.
4) A Máquina de Medição por Visão da Série EXTRA é projetada e desenvolvida pela UNIMETRO, que é um modelo popular adequado para a maioria das aplicações de medição dimensional 2D precisas e usuários finais de diferentes indústrias, como Moldes, Eletrônicos, Semicondutores, Injeção de Plástico, produtos 3C, Cuidados Médicos, Aviação...etc.
5) O eixo Z da máquina de medição por visão da série EXTRA é configurado com um sistema de servomotor de circuito fechado, para obter controle de movimento de alta precisão e função de foco automático, os usuários podem controlar o movimento do eixo Z e o foco da imagem no software ou teclado, aumentando muito a eficiência da medição.

Configuração de Hardware

◉ Escalas lineares de resolução de 3 eixos de 0,5um

◉ Função de foco automático de alto desempenho

◉ Compatível com sonda de toque Renishaw

◉ Mesa de trabalho de alumínio e anodização dura

◉ Luz de anel de LED de 3 anéis e 8 seções, controle de software e programável

◉ Luz de contorno de LED de caminho de luz paralelo, controle de software e programável

◉ Câmera digital HD de 1,2M pixels

◉ Caixa de controle central integrada

◉ Controle motorizado do eixo Z

◉ Guia linear HIWIN

◉ Gerador de pulsos manual para controle de movimento do eixo Z

◉ Com indicadores a laser para posicionamento e foco auxiliares

◉ Lente de zoom dentada manual de 0,7-4,5X com sensor de feedback de sinal de ampliação

Funções

◉ Calibração fácil

◉ Toque em múltiplos ângulos

◉ Configuração rápida do sistema de coordenadas

◉ Compatível com toda a linha de canetas Renishaw

◉ Módulo CAD suportado (Opcional)

◉ Saída de desenho 3D

◉ Compatível com sonda estrela

◉ Medição de dimensão 3D

◉ Medição combinada de imagem e sonda de toque

◉ Suporte para rack de sonda (Opcional)

Parâmetros

Modelo		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Dimensão (mm) (CLA)		500540930	600740980	700840980	800940980
Faixa de medição (mm) (XYZ)		200100150	300200200	400300200	500400200
Precisão de medição (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Repetibilidade (μm)		2.5	2.5	2.5	3
Peso (kg)		140kg	190kg	240kg	290kg
Imagem e Medição	CCD	200mm (pode ser elevado de acordo com os requisitos dos clientes)
	Lente	Lente de zoom dentada manual 0,7-4,5X/Lente de zoom automático 1-10X
	Ampliação	18-195X (Apenas para referência. Com diferentes câmeras e lentes, a ampliação será diferente.)
	Campo de Visão	8.1~1.3mm
	Distância de trabalho	108mm
Resolução da escala linear		0,5 μm (0,1μm para opção)
Sistema de acionamento		Eixo X, controle manual do eixo Y, controle CNC de circuito fechado do eixo Z e função AUTU FOCUS disponível
Iluminação		Luz de superfície de anel de LED programável de 4 seções, luz de contorno de LED paralela, luz de anel de LED de 8 seções, coaxial, para opção

Funções do Software

O software UNIMETRO INSPECT3D possui interface de usuário amigável, fácil de aprender,

função poderosa, permite que os usuários obtenham medições rápidas e precisas.

O software oferece interface de usuário em inglês completo, também permite o desenvolvimento de novos idiomas.

◉ Importar arquivo CAD e medir

◉ Matriz de peças e medição macro

◉ Foco automático e medição de altura

◉ A função de navegação ajuda na localização rápida

◉ Função de medição geométrica poderosa

◉ Múltiplos relatórios de dados e função de saída de dados gráficos

◉ Programa de usuário flexível

◉ Criando elementos de referência

◉ Função poderosa de detecção de bordas

◉ Suportando múltiplos acessórios externos

◉ Cálculo automático da tolerância geométrica dos elementos

◉ Medição de produção complicada de forma rápida e conveniente

Informações da Empresa

Nosso Cliente e Agente

FAQ
P1: Você é uma fábrica ou empresa comercial?
A1: Somos uma fábrica e damos a resposta mais rápida em 24 horas.
P2: Qual é o principal negócio da sua empresa?
A2: Produzimos principalmente máquina de medição por visão, máquina de medição por coordenadas, dispositivos CMM&VMM, etc.
P3: Como escolher a especificação apropriada?
A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre o instrumento de medição com as especificações adequadas.
P4: Você aceita serviço personalizado?
A4: Com certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas para as necessidades do cliente.
P5: Qual é o seu período de garantia?
A5: O período de garantia do nosso produto é de 1 ano. A qualidade do nosso produto é muito estável e temos melhorado muito em algumas peças frágeis. Você pode ter certeza da qualidade do nosso produto.
