| Lugar de origem: | CHINA |
|---|---|
| Marca: | UNIMETRO |
| Certificação: | CE,ISO |
| Número do modelo: | Básico |
| Quantidade de ordem mínima: | 1 |
| Preço: | Discussible |
| Detalhes da embalagem: | caso de madeira |
| Tempo de entrega: | 5~15days |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 40 |
| Dimensão: | 600*740*980mm | Escala de medição: | 300*200*200mm |
|---|---|---|---|
| Precisão de medição: | 2,5+L/100um | Repetibilidade: | 2,5um |
| Peso: | 190Kg | Definição linear da escala: | 0,5um (0,1um para opção) |
| Destacar: | Máquina ótica manual da medida,Máquina ótica da medida da definição 0.5um da escala,Manual ótico da máquina da medida |
||
Describtion

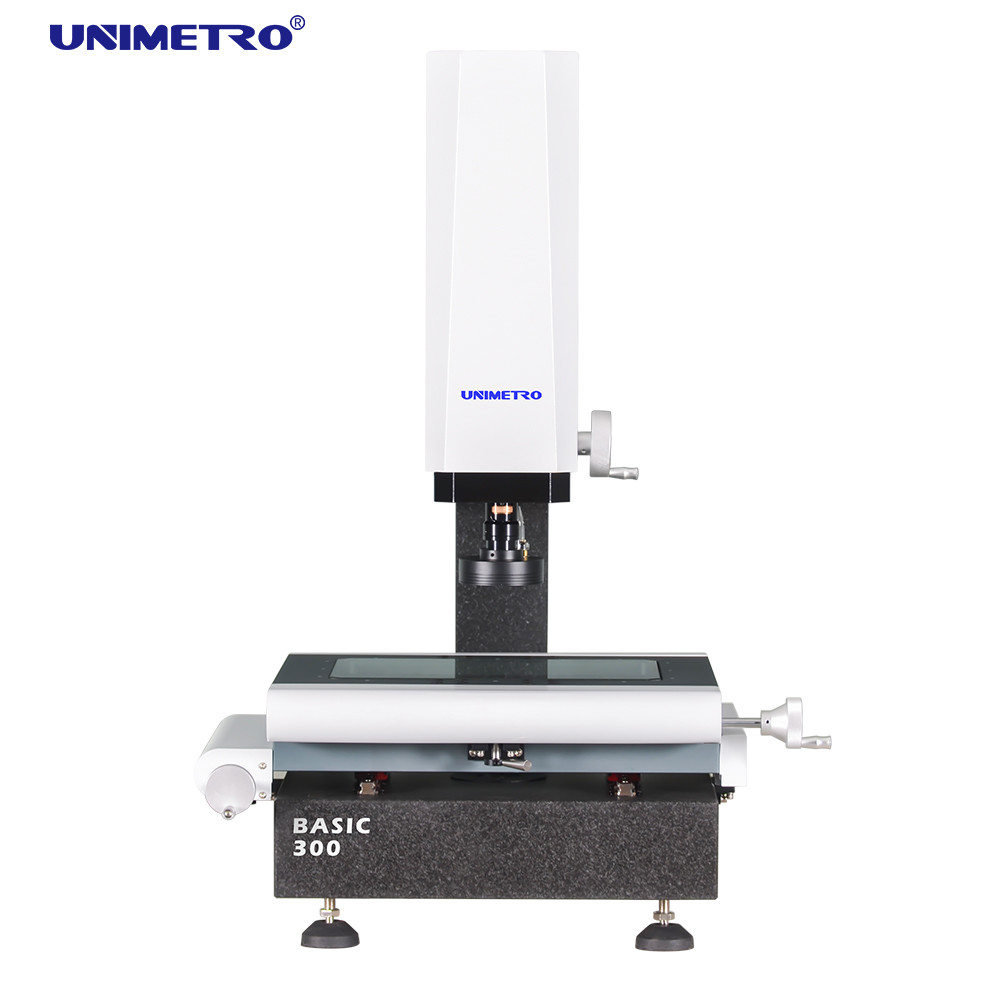

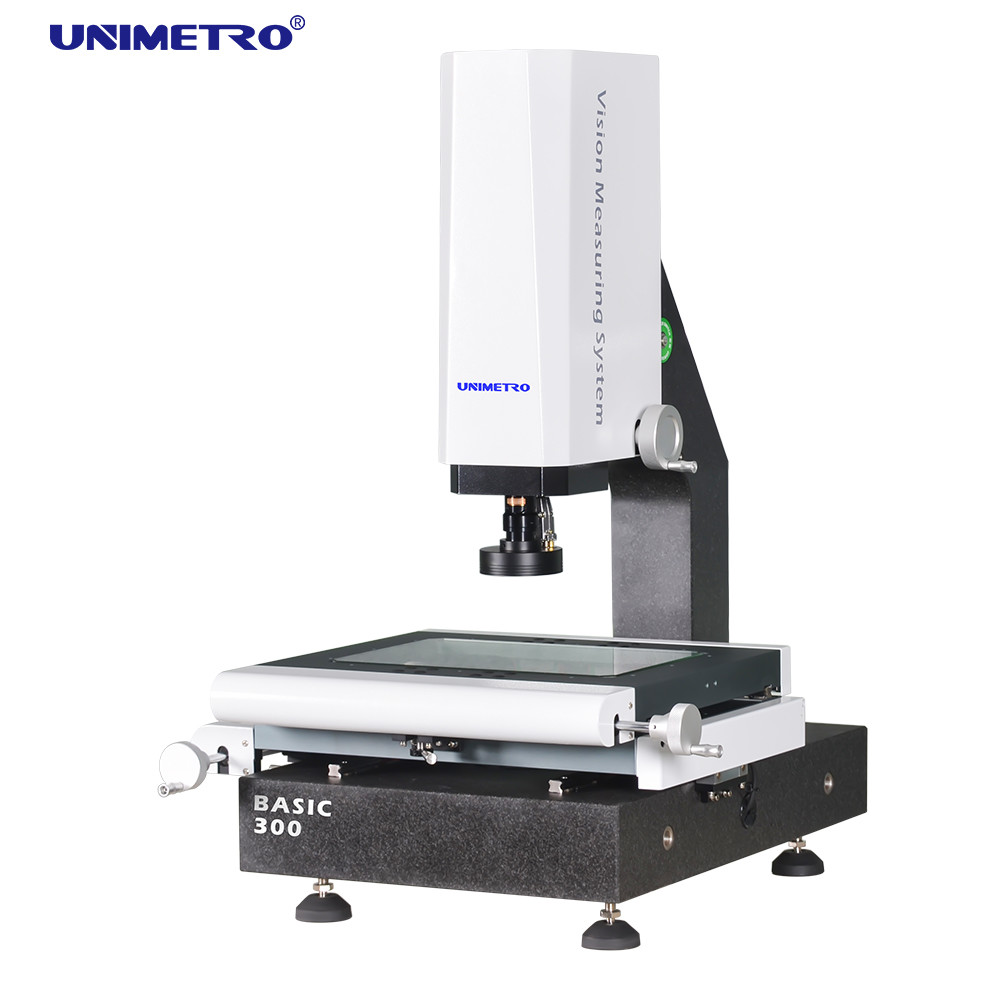

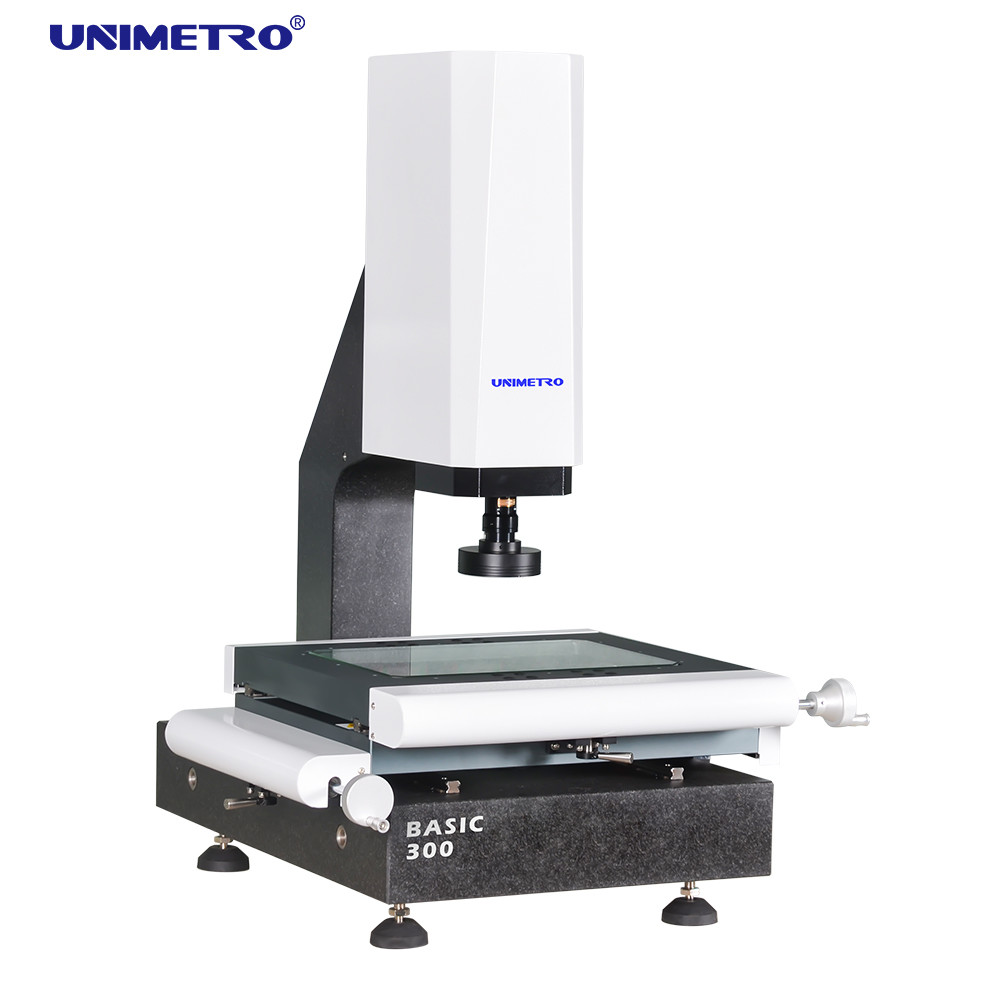

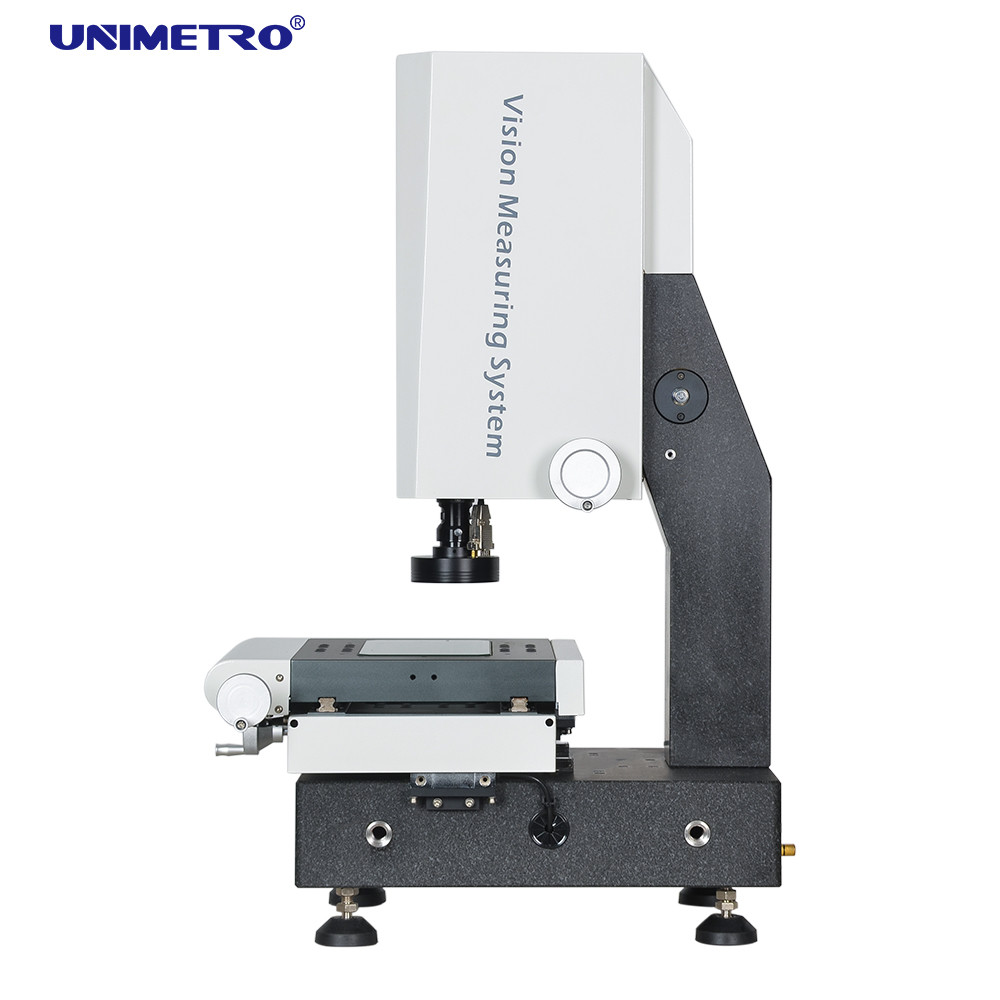

A máquina da medida da visão é um instrumento usado para a dimensão física exata que mede, precisão até o nível do mícron, que é um instrumento de medição ótico usando a câmera para capturar a imagem da parte do trabalho, analisa o pixel da imagem e para calcular a 2D dimensão com o software de medição.
◉A máquina da medida da visão da série do BASIC é projetada e desenvolvida por UNIMETRO, que são um modelo popular cabido para a maioria da aplicação de medição e dos utilizadores finais da 2D dimensão exata das indústrias diferentes, como o molde, eletrônica, semicondutor, a injeção plástica, os produtos 3C, os cuidados médicos, a aviação… etc. É um instrumento importante usado em seu processo do controle da qualidade de produtos, assegurando sua precisão da dimensão dos produtos, faz seus produtos mais competitivos.
◉A série VMM do BASIC é o modelo o mais comum para a maioria das fábricas que fabricam as peças exatas. É cabida para as amostras da quantidade pequena que medem a aplicação. o controle de manual de 3 linhas centrais, com software fácil de usar, permite que o operador controle usando a máquina no curto período de tempo mesmo.
◉Usando o granito da precisão alta e da estabilidade como a base e a coluna da máquina, com 3 o sensor linear de alta resolução da linha central 0.0005mm
----Assegure o elevado desempenho e a precisão de cada máquina.
◉Usando o trilho de guia linear linear da maneira e da elevada precisão do guia de HIWIN, com fase de alumínio do trabalho e processamento de anodização duro da superfície.
---- Assegura o uso alto do desempenho dinâmico e do ciclo de longa vida da máquina.
◉Usando uma caixa de controle integrada do núcleo que seja desenvolvida por UNIMETRO, para escalas lineares, o controle claro, e a transferência do sinal da ponta de prova do toque.
---- Assegure a fiação e a manutenção fáceis. Aumente altamente a estabilidade da máquina.
◉A luz programável do diodo emissor de luz do contorno com o trajeto leve paralelo, evita a deformação da imagem.
---- Assegura o measuringaccuracy.
◉Com luz do anel do diodo emissor de luz do controle do software de 8 seções, ângulo e brilho de iluminação múltiplos da oferta.
---- Ajuste para as peças forma e materiais withdifferent.
◉Os parâmetros de iluminação podem ser registro no programa de medição da peça, usuários não precisam de ajustar durante o processo de medição.
----Amigável e convenintly uso.
Área de aplicação
◆Indústria do molde
◆Fabricação do automóvel
◆Indústria médica
◆Fabricação mecânica
◆indústria 3C digital
◆Produção do PWB
Etc.
Configuração de hardware
◆Maneira linear do guia de HIWIN
◆Fase de alumínio do trabalho e anodização dura
◆Caixa de controle integrada do núcleo
◆3 escalas lineares da definição da linha central 0.5um
◆Grupo claro paralelo do diodo emissor de luz da multi função
◆Câmera de alta resolução do CCD da categoria industrial
◆lente zoom 0.7-4.5X amolgada manual com repetibilidade alta
◆Acessórios externos múltiplos de apoio
Parâmetros
| Modelo | BASIC 200 | BASIC 300 | BASIC 400 | BASIC 500 | |
| Dimensão (milímetro) (L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Escala de medição (milímetro) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Precisão de medição (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
| Repetibilidade (μm) | 2,5 | 2,5 | 2,5 | 3 | |
| Peso (quilogramas) | 140kg | 190kg | 240kg | 290kg | |
| Imagem e medição | CCD | câmara digital do pixel HD de 1.2M | |||
| Lente | lente zoom 0.7-4.5X amolgada manual com o sensor do feedback do sinal do maganification | ||||
| Ampliação | 18-195X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente. ) | ||||
| Campo de visão | 8.1~1.3mm | ||||
| Distância de funcionamento | 80mm | ||||
| Definição linear da escala | 0,5 μm (0.1μm para a opção) | ||||
| Sistema de condução | X, Y, controle de manual da linha central de Z | ||||
| Iluminação | Luz de superfície do anel programável do diodo emissor de luz de 4 seções, luz paralela do contorno do diodo emissor de luz, luz do anel do diodo emissor de luz de 8 seções, coaxial, para a opção | ||||
Vista geral do software
◉Arquivo entrado e medida do CAD
◉Programa de usuário flexível
Informações da empresa
Nosso Client&Agent
| FAQ |
|---|
 Q1: São você uma fábrica ou a empresa comercial? |
 A1: Nós somos uma fábrica e doação lhe da resposta a mais rápida em 24 horas. |
| Q2: Que é sua empresa principalmente dentro? |
| A2: Nós devemos principalmente produzir a máquina de medição da visão, máquina de medição coordenada, fixturesetc de CMM&VMM. |
| Q3: Como escolher a especificação apropriada? |
| A3: Contanto que você nos dissesse a variedade e o tamanho do produto a ser medido, nossa equipe profissional recomendá-lo-ia do instrumento de medição de especificações apropriadas. |
| Q4: Você aceita o serviço personalizado? |
| A4: Seja certo! Nós podemos fornecer não somente máquinas típicas, mas igualmente as máquinas personalizadas às necessidades do cliente. |
| Q5: Que é seu período de garantia? |
| A5: Nosso período de garantia do produto é 1 ano. Nossa qualidade de produto é muito estável, e nós temos melhorado muito em algumas peças frágeis. Você pode descansar assegurado de nossa qualidade de produto. |
