Informação detalhada

Dimensão:	8106101055	Faixa de medição:	300200200mm
Precisão:	3+l/200um	Repetibilidade:	3um
Peso:	330kg	Câmera:	Câmera CCD de grau industrial
Lente:	0,7-4,5x	Distância de trabalho:	108 mm
Resolução LinearScale:	0,0005mm	Garantia:	24 meses
Destacar:	Máquina da medida da visão do CNC , Máquina da medida da visão da repetibilidade 3um , máquina da medida da visão 3um

Descrição de produto

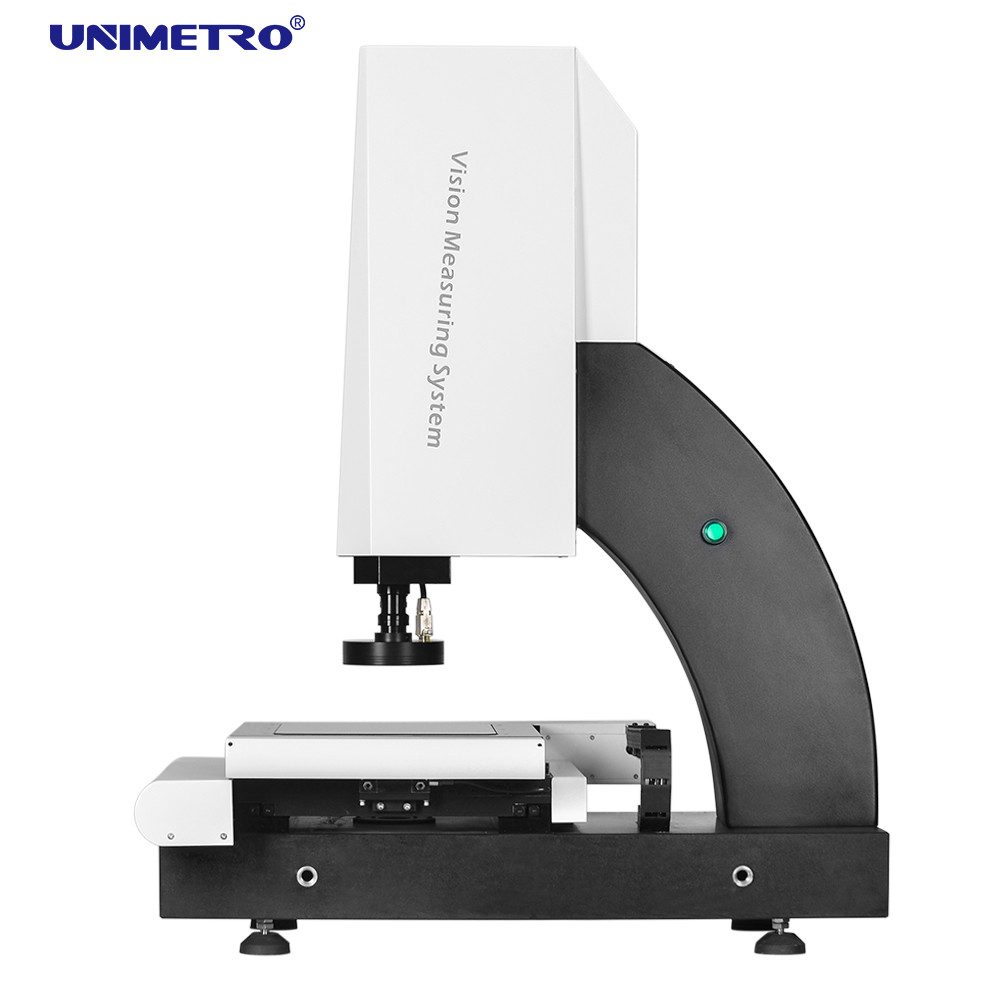

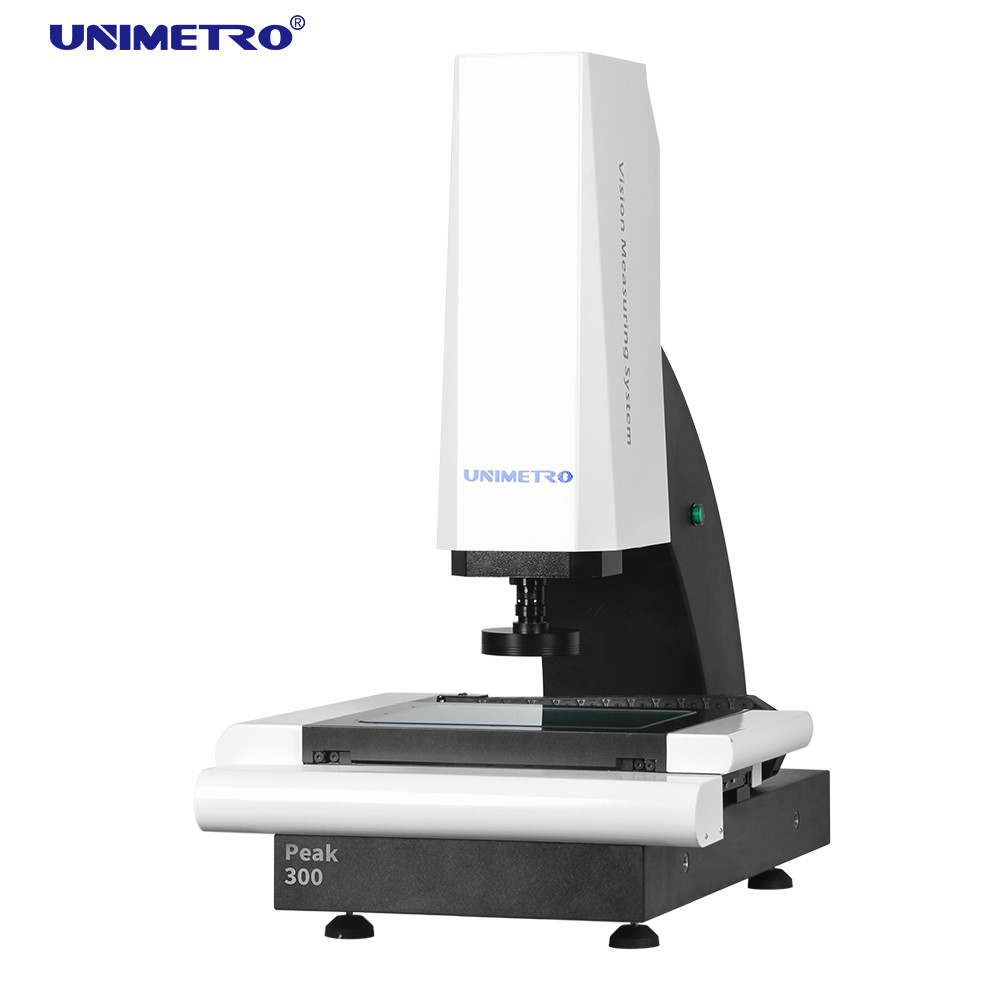

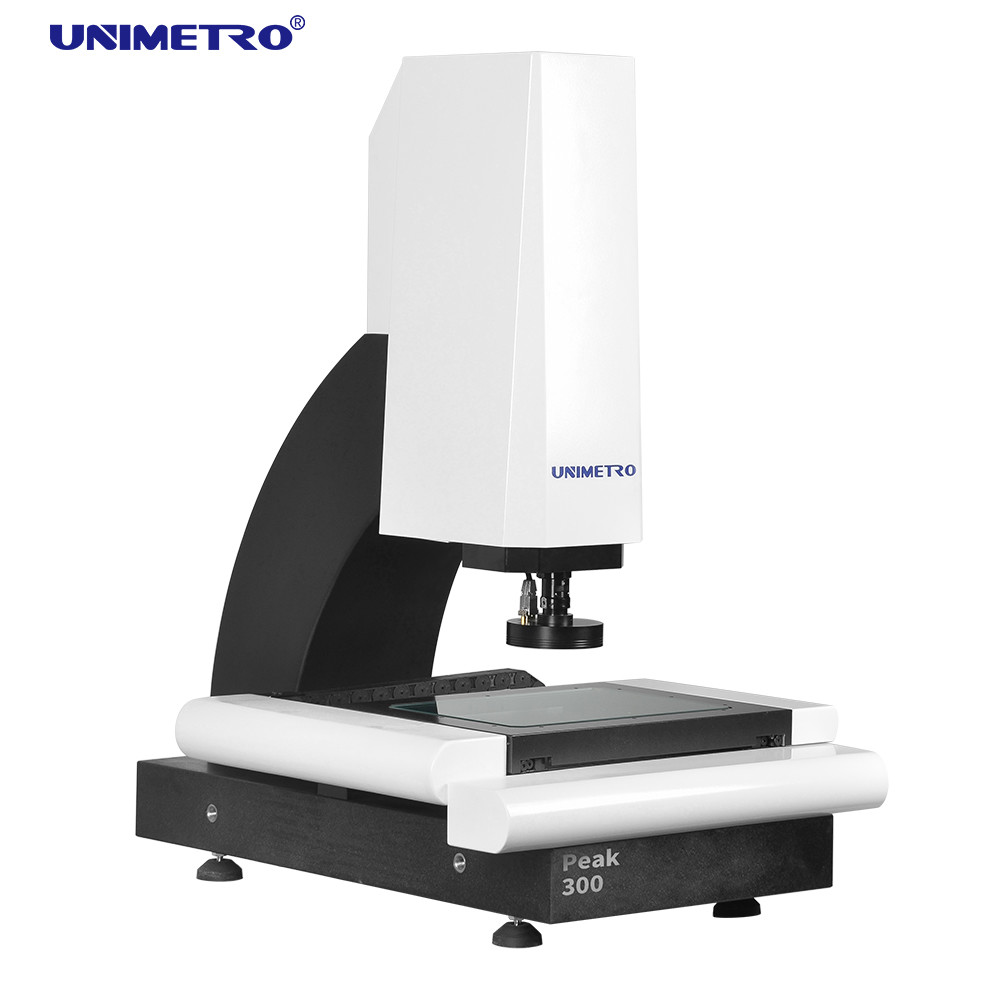

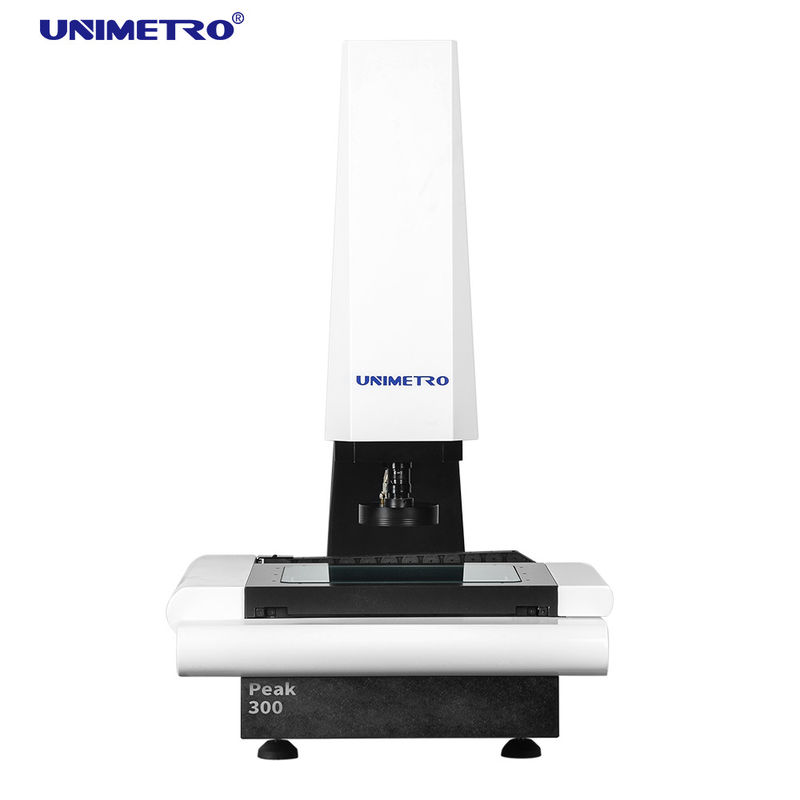

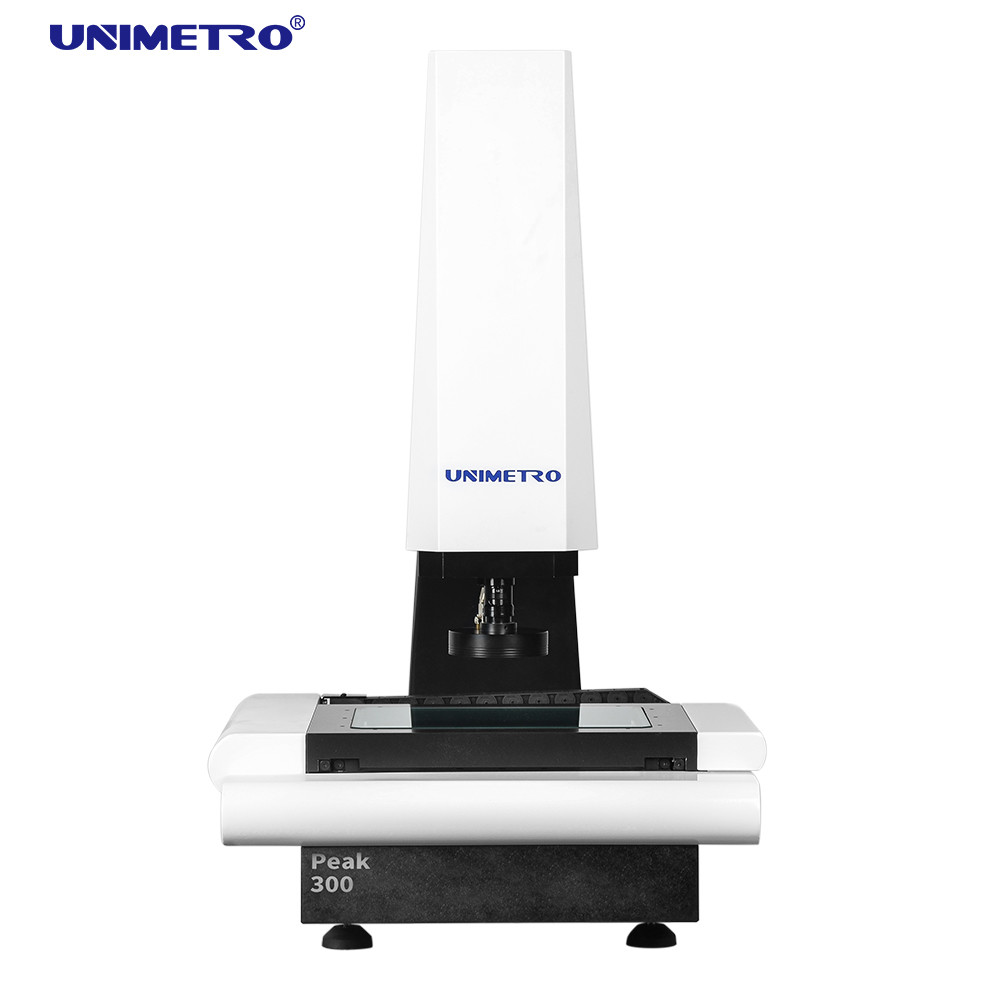

Tipo econômico medição óptica da máquina de medição CNC VMM Vision

A máquina de medição de visão é um instrumento usado para medição precisa de dimensões físicas, com precisão de até nível mícron. Máquina de medição de visão, um instrumento de medição óptico que usa a câmera para capturar a imagem da peça de trabalho, analisar o pixel da imagem e calcular a dimensão 2D com o software de medição.

A máquina de medição CNC Vision é um poderoso dispositivo de medição de dimensões projetado para processos de controle de qualidade de produção em massa. Ele é configurado com um software poderoso que torna o processo de medição programável, os usuários podem obter produtos de grande quantidade medindo por processo totalmente automático. A série PEAK é um modelo econômico de visão CNC totalmente automática desenvolvido pela UNIMETRO.

O design simples e integrado nos permite construir a máquina com menor custo, ao mesmo tempo mantendo a alta precisão de medição e melhor desempenho. Os usuários podem aproveitar a vantagem de alta eficiência e economia de custos de mão de obra de uma máquina de medição CNC Vision completa com preço muito baixo.

Configuração de hardware

◉ Escalas lineares de resolução de 0,5um de 3 eixos
◉ Função de foco automático de alto desempenho
◉ Estágio de trabalho em alumínio e anodização dura

◉ Compatível com o apalpador de toque Renishaw (opcional)

◉ Controle de software de anel de luz LED de 3 anéis e 8 seções e programável

◉ Controle de software de luz de contorno LED de caminho de luz paralelo e programável

◉ Sensor confocal de deslocamento de fibra (opcional)

◉ Guia linear HIWIN

◉ Controle motorizado do eixo Z

◉ Caixa de controle central integrada

◉ Câmera CCD de nível industrial

◉ Gerador de pulso manual para controle de movimento do eixo Z

◉ Com indicadores laser para posicionamento e foco auxiliares (opcional)

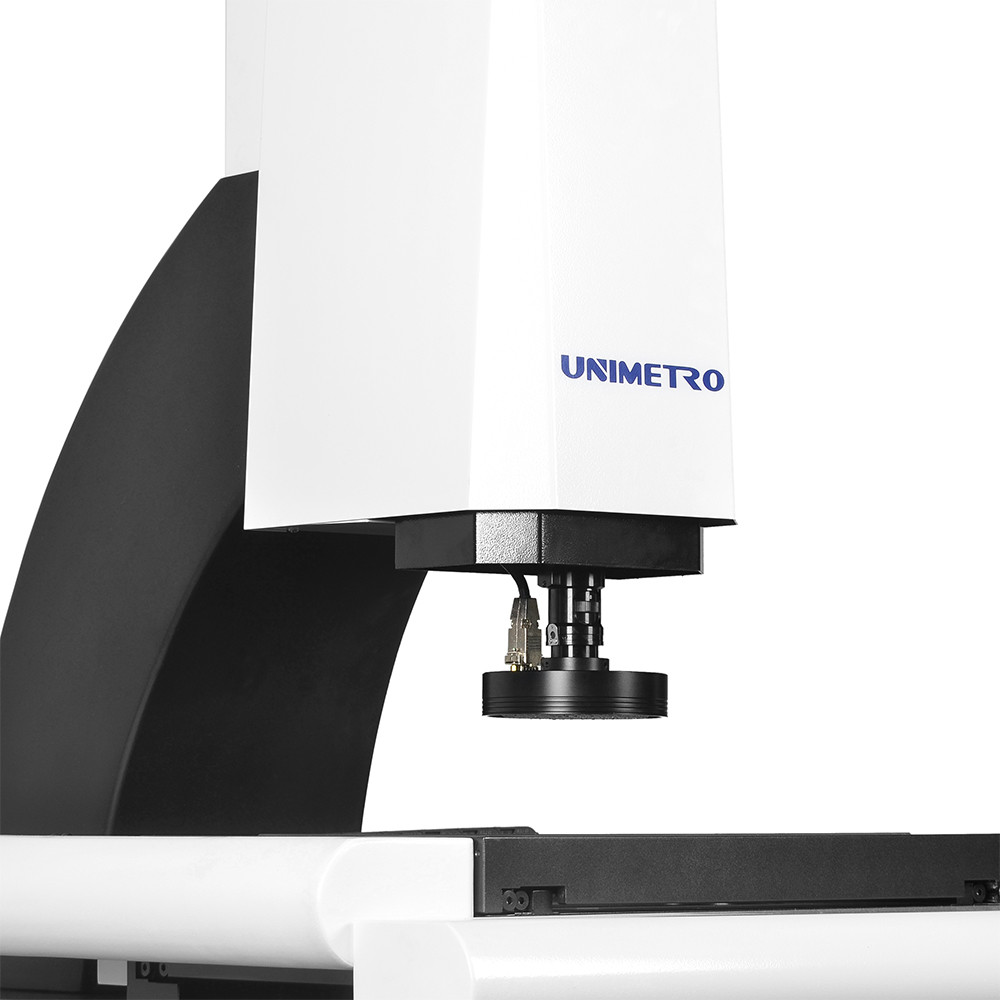

◉ Lente zoom amassada manual de 0,7-4,5X com sensor de feedback de sinal de ampliação

Funções

1) O VMM da série PEAK é compatível com a linha completa de sensores de medição de fibra Omron, que oferece; Mais possibilidade de exigência de medição precisa.

2) Medições estáveis de superfícies inclinadas ou curvas
3) Medições estáveis de diferentes tipos de materiais
4) Medições estáveis de superfícies lisas ou ásperas

5) O VMM da série PEAK é compatível com o apalpador de toque Renishaw como configuração opcional. Os usuários podem facilmente obter funções de medição 2D e 3D em uma máquina.
6) O software pode calcular o deslocamento entre a lente óptica e a sonda de toque, garantindo que todos os resultados de medição estejam dentro de um sistema de coordenadas. Os resultados da medição podem ser apresentados como desenhos 3D para engenharia reversa.

Máquina de medição de visão Funções de software

O software UNIMETRO INSPECT3D possui interface de usuário amigável, fácil de aprender, função poderosa, permite aos usuários obter medições rápidas e precisas.

O software oferece interface de usuário completa em inglês e também permite o desenvolvimento de novos idiomas.

◉ Insira arquivo CAD e meça

◉ Matriz de peças e medição macro

◉ Foco automático e medição de altura

◉ A função de navegação ajuda na localização rápida

◉ Poderosa função de medição geométrica

◉ Vários relatórios de dados e função de saída de dados gráficos

◉ Programa de usuário flexível

◉ Criação de elementos de referência

◉ Poderosa função de detecção de bordas

◉ Suporta vários acessórios externos

◉ Cálculo automático da tolerância geométrica dos elementos

◉ Medição de produção complicada de forma rápida e conveniente

Parâmetros

Modelo	PICO 300	PICO 400
Dimensão (mm)(CLA)	8506501060	10008001080
Faixa de medição(mm)(XYZ)	300200200	400300200
Precisão (μm)	3+L/200	3+L/200
Repetibilidade (μm)	3	3
Peso (kg)	120	150
Câmera	Câmera CCD analógica de nível industrial e placa de vídeo SV2000E
Lente	Lente de zoom manual denteada Lente de zoom manual de 0,7-4,5X / 0,7-4,5X com feedback de sinal (opcional) / Lente de zoom automático (opcional)
Ampliação	18-188X (combinações diferentes de câmera e lente levam a diferentes faixas de ampliação
campo de visão	8,1-1,3 mm (combinações diferentes de câmera e lente levam a diferentes faixas de FOV)
Distância de trabalho	108 mm
Resolução de escalas lineares	0,0005 mm
Iluminação	3 anéis programáveis, luz de anel de superfície de 8 seções, luz de contorno paralela programável

Informações da empresa

Nosso Cliente e Agente

Perguntas frequentes
Q1: você é uma fábrica ou empresa comercial?
A1: Somos uma fábrica e oferecemos a resposta mais rápida em 24 horas.
Q2: Qual é a sua empresa principalmente?
A2: Nós produzimos principalmente máquina de medição de visão, máquina de medição de coordenadas, acessórios CMM e VMM, etc.
Q3: Como escolher a especificação apropriada?
A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas.
Q4: Você aceita serviço personalizado?
A4: Tenha certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e temos melhorou muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto.

etiqueta:

Lugar de origem:	CHINA
Marca:	UNIMETRO
Certificação:	CE ISO
Número do modelo:	PICO

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	10~20days
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	30 pelo mês
