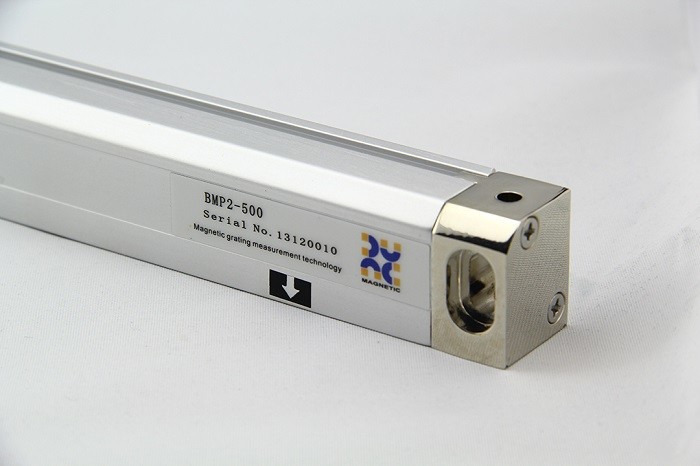

Escala linear ótica do Grating do contato magnético não uma medição de alta velocidade de 32 M

Escala linear ótica do Grating do contato magnético não uma medição de alta velocidade de 32 M

    • Magnetic Grating Non Contact Optical Linear Scale 32 M High Speed Measuring
    • Magnetic Grating Non Contact Optical Linear Scale 32 M High Speed Measuring
    • Magnetic Grating Non Contact Optical Linear Scale 32 M High Speed Measuring
  • Magnetic Grating Non Contact Optical Linear Scale 32 M High Speed Measuring

    Detalhes do produto:

    Lugar de origem: China
    Marca: Bomatec
    Número do modelo: UMLRB

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1
    Detalhes da embalagem: caixa de papel
    Tempo de entrega: 5 dias do trabalho
    Termos de pagamento: T/T.
    Habilidade da fonte: 100 por mês
    Entre em contacto agora
    Descrição de produto detalhada
    Tensão da conexão: 10-30 VDC/5VDC Atual: 10-30 VDC: máximo 150mA, 5 VDC: 200mA
    Nível de sinal: 10-30VHTL/5V TTL Resolução: 0.001mm/0.005mm/0.01mm
    Velocidade running máxima: 2m/s Sinal de saída: A, A, B, B, Z, Z



    Escala linear ótica do Grating do contato magnético não uma medição de alta velocidade de 32 M



    Introdução

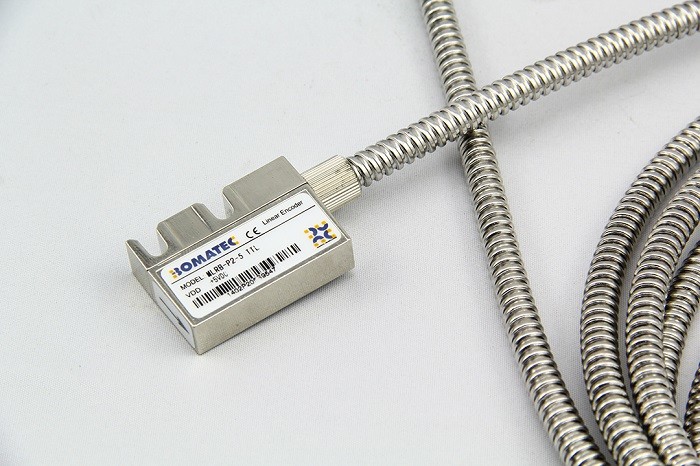

    A série de UMLRB é um sistema de medição grating magnético do comprimento, o sensor e a eletrônica da leitura do valor é encaixada em um escudo, a escala magnética é vara em um plano liso, quando instale a escala, o leitor que do sensor a cabeça deve ser mantida a posição de 0.1-2.0mm à escala magnética.



    Escala linear ótica do Grating do contato magnético não uma medição de alta velocidade de 32 M



    Características



    medição do Não-contato.

    Grande escala entre a cabeça do leitor do sinal e a escala magnética, 0.1-2.0mm da diferença.

    Comprimento de medição até 32m.

    Definição até 0.001mm.

    Repetibilidade até +/-0.001mm.

    Capacidade alta da resistência da mancha.



    A de oferecimento, A, B, B, Z, sinal de Z.



    Escala linear ótica do Grating do contato magnético não uma medição de alta velocidade de 32 M



    Parâmetros



    Tensão da conexão 10-30 VDC/5VDC
    Atual 10-30 VDC: máximo 150mA, 5 VDC: 200mA
    Nível de sinal 10-30VHTL/5V TTL
    Definição 0.001mm/0.005mm/0.01mm
    Repetibilidade +/-0.001mm
    Velocidade running máxima 2m/s
    Sinal de saída A, A, B, B, Z, Z
    Comprimento de medição 32m (o tamanho maior da necessidade consulta por favor a nosso serviço do serviço)
    Distância do sensor/escala Max.2.0mm
    Precisão em 20°C (um) ± (20+20xL), comprimento de L=measuring, unidade: m
    Temperatura running -10 - 70°C
    Variação da temperatura do armazenamento -25 - 85°C
    Umidade Sem condensação, máximo 80%
    Nível da proteção IP67
    Dados mecânicos do sensor Escudo de UMLRB 41 x 11 x 29 milímetros
    Comprimento máximo 30.0m
    Peso 58g
    Cabo de sinal ² de 2 x de 0.75mm, und ² de 6 x de 0.14mm
    Escala magnética, MP2-xxx-xx redius da borda: min. 60mm
    Índice de expansão a=16x10-6K-1
    Comprimento que gasta: ΔL=LxaxΔa
    Dimensão 10mm x 1.8mm
    Raio mínimo 150mm do curvity
