Máquina de medição do cortador de trituração com escala de 0~200mm

Máquina de medição do cortador de trituração com escala de 0~200mm









Aplicação do produto

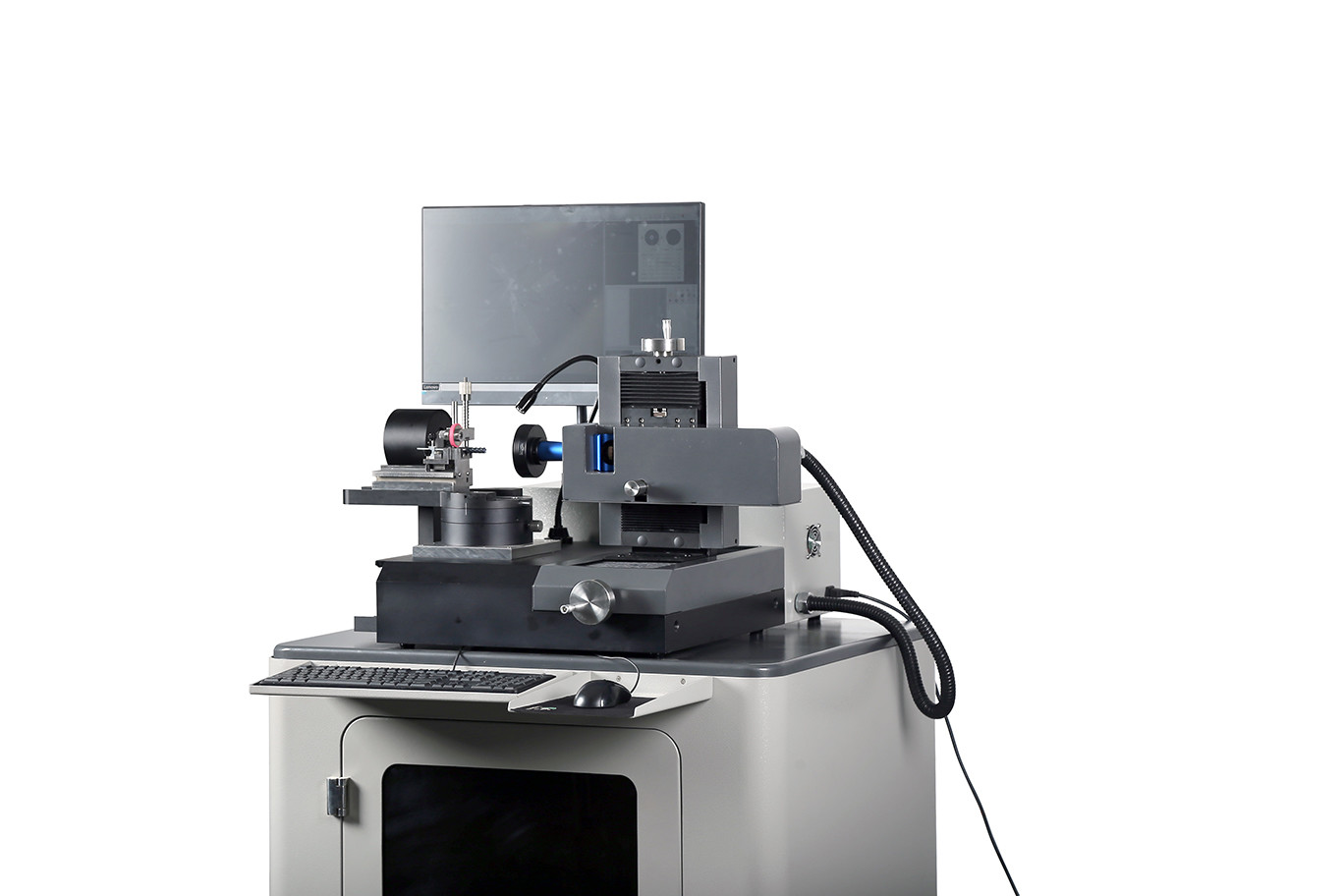

A máquina da ferramenta VMM de UNIMETRO RANGER600 é a máquina de medição universal para brocas, cortadores de trituração e contadores e escareadores sob o sistema de iluminação flexível. Os agradecimentos ao design compacto e à grande estabilidade, O RANGER600 podem ser empregados na sala da metrologia, inspeção de recepção, ou diretamente na produção. O sistema de inspeção da ferramenta RANGER600 é configurado com o software de medição universal de SMARTOOL, que lhe faz o melhor instrumento para todos os tipos de ferramentas de corte do metal, partindo da verificação rápida de únicos critérios, tais como o contorno ou os ângulos exteriores, ao controlo total de geometria da ferramenta especial. Os usuários podem facilmente conseguir um processo de medição de PUT-MEASURE-ANALYSE com o RANGER600.






Projeto avançado



--Projeto ergonômico e construção contínua.
--A captura da imagem de HD e a combinação da exposição, igualmente nível da ampliação do microscópio são opcionais.
--O codificador da precisão alta é encaixado na tabela giratória, oferece o lugar preciso do ângulo para usuários.
--Luz programável do anel do diodo emissor de luz da seção múltipla para a iluminação de superfície, igualmente incluindo a iluminação do contorno e a luz auxiliar do ângulo livre para características padrão.
--O software de medição de SMARTOOL oferece a função de medição específica para ferramentas de corte.







Parâmetros



ESPECIFICAÇÕES PARA o sistema de medição do cortador de trituração
Curso da linha central de X	80mm
Curso da linha central de Y	60mm
Escala de medição da linha central de Z	60mm
Diâmetro máximo da ferramenta	20mm (30mm opcionais)
Comprimento máximo da ferramenta	200mm (350mm opcionais)
Distância de funcionamento	90mm
Lente	0.7X-4.5X amolgou a lente zoom
Câmera	câmera do pixel HD do pixel HD camera/5M de 2M (Optionsl)
Definição linear da escala	0.0001mm
Ampliação	12.6X-79.2X/25.2X-158.4X (opcional)
Campo de visão	27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (opcional)
Precisão de medição	X~Y, (2.5+L/100) o μm, L está a um comprimento medido
PC	Sistema COMPLETO do PC, ósmio de Windows 10, com 24" monitor do LCD
Sistema de iluminação	luz do anel do diodo emissor de luz de 8 seções, luz do contorno e luz auxiliar flAexible, todo o controle do software e programável.
Formato entrado	Arquivos de DXF
Formato da saída	EXCEL, DXF





Características



Para umas ferramentas mais rápidas e mais precisas dobre o lugar durante o processo de medição, a tabela giratória das ofertas RANGER600 2 ângulos fixos mecânicos, 0 graus e 90 graus. Em 0 posições do grau os usuários podem medir a extremidade da ferramenta, a extremidade da ferramenta - eixo de centro, extremidade da ferramenta - ângulo dianteiro, etc. E 90 graus de posição estão disponíveis para o ângulo de hélice, o ângulo dianteiro axial, primeiramente o ângulo traseiro, o ângulo em segundo traseiro e a inclinação do ângulo da borda, etc.
Se o outro lugar do ângulo for exigido, os usuários podem igualmente usar o codificador exato que é encaixado na tabela giratória para obter. A leitura do ângulo é exposição no software.











Função do software



Ferramentas de corte de condução que medem a solução
As ferramentas de corte de SMARTOOL que medem o software são desenvolvidas com base na tecnologia de medição ótica e digital da precisão alta, é fácil e intuitiva operar-se e oferece da medição e da avaliação algoritmos numerosos especificamente para as ferramentas fabricadas ou apontadas no negócio de moedura.
