    Detalhes do produto:

    Lugar de origem: China
    Marca: UNIMETRO
    Certificação: CE
    Número do modelo: Série da MOSCA

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1
    Preço: 30000
    Detalhes da embalagem: caso de madeira padrão
    Termos de pagamento: T/T.
    Entre em contacto agora
    Descrição de produto detalhada
    Poder: Electronic Uso Geral: Elétricos, plástico, molde, maquinaria, conectores e móbil
    Função: Medição e inspeção Peso: 900KG
    Garantia: 1 ano

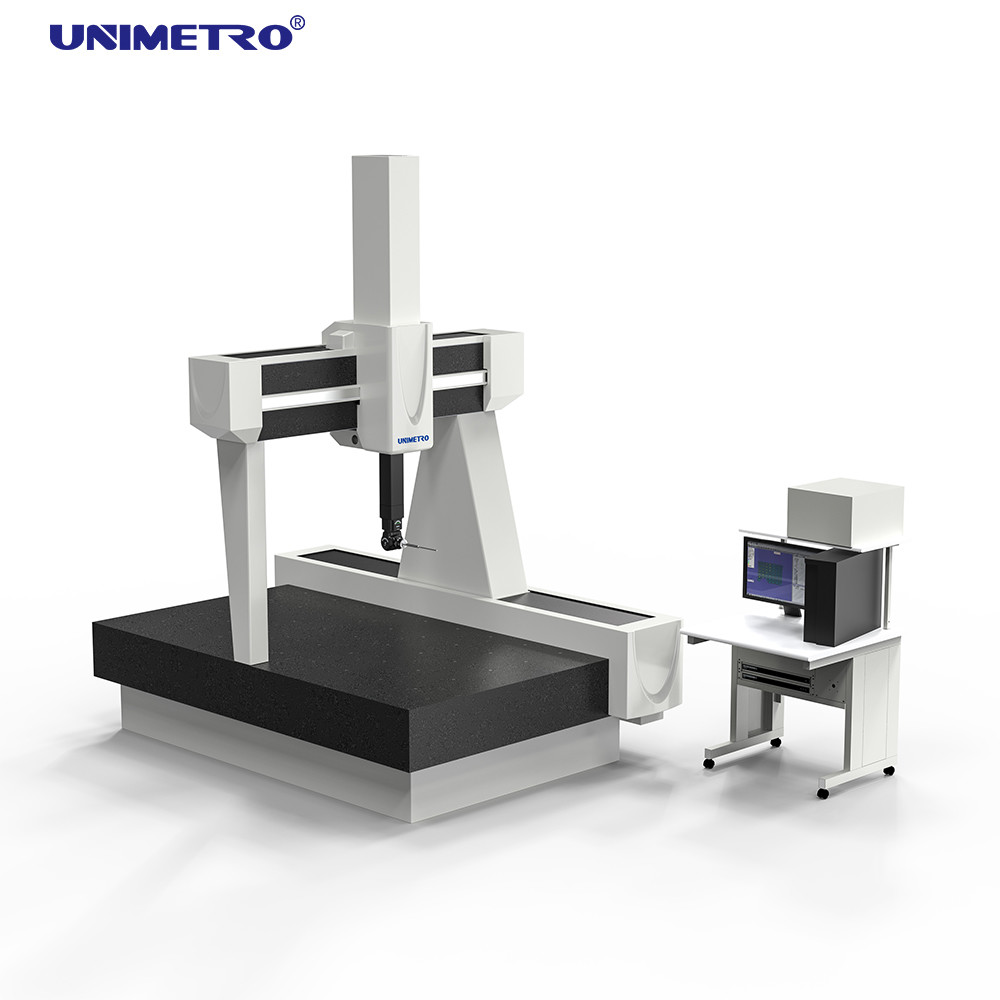

    Ponte-tipo máquina de 3d cmm de CMM
    Ponte-tipo coordenado máquina da máquina de medição 3d da elevada precisão cmm de CMM


    Descrição do produto
    Máquina de medição 3D/ponte coordenadas eletrônicas - tipo equipamento de medição de CMM


    Tipo esquema técnico da MOSCA

    CNC visual CAD+ PH10T+TP20 de UCC+ DMIS
    A série da MOSCA é uma máquina de medição coordenada completo-automática móvel do pórtico produzida por nossa empresa. Tem as características da função poderosa, do desempenho estável, da elevada precisão, da manutenção simples da operação, a rápida e a eficiente, a conveniente e assim por diante. Funções especialmente suas do sistema de controlo e do software, tem o nível avançado no mundo. Comparando com a outra série do produto, esta série tem as características da estrutura simples, capacidade de rolamento forte, espaço aberto para a colocação do workpiece e carga e descarregamento convenientes.

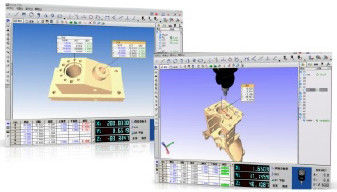

    Grupo visual do CNC CAD+A do ● DMIS de software da medida.

    O CNC visual de DMIS CAD + software é um software certificado pelo instituto alemão da tecnologia física (PTB). Tem a capacidade da expressão da língua chinesa e inglesa. Fornece usuários a tecnologia avançada, a função perfeita, a garantia estável do desempenho, a simples e a conveniente da operação da medida.

    Anfitrião do

    Materiais e componentes principais: classifique o trilho de alta qualidade especial da plataforma do granito 00 e de guia da três-linha central, carcaça da precisão que processa grating da coluna da liga de alumínio da aviação, da elevada precisão de RENISHAW, sistema de medição do comprimento da cabeça de leitura, de precisão de SMC filtro de ar e dispositivo de controle automático da detecção, servo motor importado da C.C. do tipo conhecido internacional, junção de tubulação tracheal alemão de FESTO, o rolamento de ar, não-lineares de alta qualidade do sistema importado alemão da mola dos acessórios, das portas (PORTAS) correia síncrono de capacidade elevada, dos rolamentos de esferas da precisão importados do Estados Unidos, categoria automotivo avançada do revestimento industrial importado, etc.




    Sistema de controlo do

    O sistema de controlo do UCC de RENISHAW (Fig. 4) é um sistema do CNC especialmente projetado e fabricado para CNC CMM. O sistema de controlo adota o princípio de separação de camada de controle e de camada de aplicação, que fornece um alicerce sólido para a precisão alta, a precisão e a eficiência de CMM. O sistema de controlo usa a relação dos ethernet e a comunicação do computador, não os precisa de expandir nenhuma relação de comunicação do computador, igualmente redu-los conexões externos desnecessárias, e assegura-os a confiança alta do sistema.




    Especificação

    MODELO
    MOSCA
    654
    866
    1086
    1286
    Escala de medição
    (milímetro)
    X-LINHA CENTRAL
    500
    600
    800
    800
    Y-LINHA CENTRAL
    600
    800
    1000
    1200
    Z-LINHA CENTRAL
    400
    600
    600
    600
    Dimensões (milímetros)
    L
    1420
    1740
    1940
    2140
    W
    1135
    1420
    1620
    1620
    H
    2310
    2760
    2760
    2760
    Suprimento de ar
    (MPa)
    0.6~0.8
    MPEe
    (µm)
    L: milímetro
    1.5+L/3002.3+L/300
    1.7+L/3002.6+L/250
    1.7+L/3002.7+L/250
    1.7+L/3002.7+L/250
    Máximo Carga
    quilograma
    500
    800
    1000
    1000
    Peso
    quilograma
    900
    1300
    1700
    1900
