    Detalhes do produto:

    Lugar de origem: DONGGUAN,CHINA
    Marca: UNIMETRO
    Número do modelo: VMM

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1
    Detalhes da embalagem: caixa de liga de alumínio
    Entre em contacto agora
    Descrição de produto detalhada
    Nome do produto: Jogos CMM fixturing cor: Ouro
    Materiais: Alumínio 6061 Tamanho: 114/set
    Aplicação: Eletrônica, espaço aéreo, automotivo, plástico ou cuidados médicos, etc.

    VMM dispositivos bondes da máquina da medida da visão



    VMM dispositivos bondes da inspeção dos dispositivos bondes dos dispositivos bondes VMM da máquina da medida da visão



    Aplicação



    As séries dos dispositivos bondes de Flexfix são amplamente utilizadas variam dentro indústrias tais como a eletrônica, o espaço aéreo, o automotivo, plástico ou cuidados médicos. Pode ser introduzido a todos os tamanhos e modelos de CMM e de VMM. São as ferramentas que fazem seu processo de medição flexível, repetível, e estandardizado.



    Alumínio 6061 dispositivos bondes materiais da inspeção da máquina de medição VMM da visão

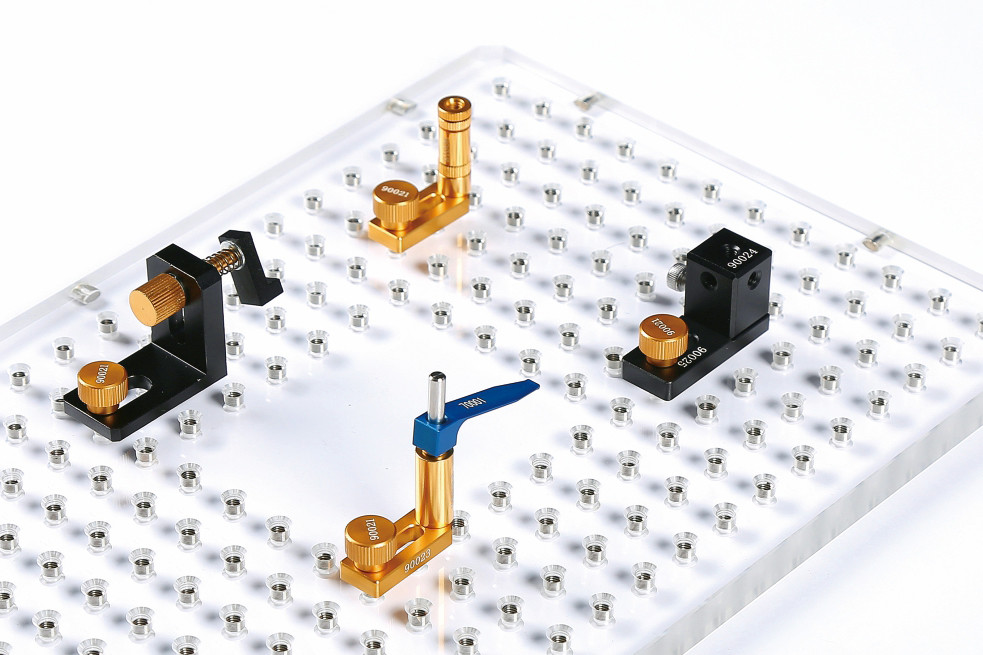

    Dispositivos bondes VMM



    A aplicação da máquina da medida da visão está vindo sempre com varia de partes diferentes com formas ou materiais diferentes. Alguns são mesmo sem nenhum plano de referência eficaz a ser ficado situado corretamente na fase do trabalho. Os dispositivos bondes específicos tornando-se para cada componente devem ser com baixa eficiência e custo alto. Assim nós desenvolvemos o jogo e as placas de base dos dispositivos bondes da série VMM de Flexfix, para ajudar os usuários que ganham o tempo e custamo-los mas também capaz de conseguir fixturing rápido e seguro durante o processo VMM de medição. A série de Flexfix ajuda a melhorar a taxa de transferência, a reprodutibilidade e a precisão do processo da inspeção com instalações fixturing rápidas e repetíveis.



     Alumínio 6061 dispositivos bondes materiais da inspeção da máquina de medição VMM da visão

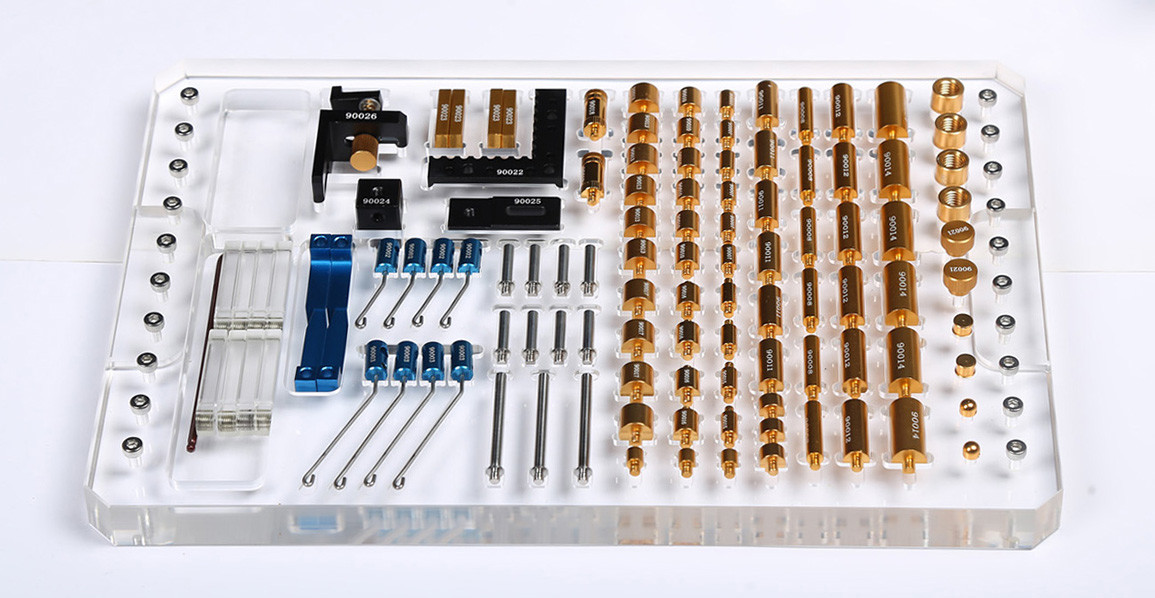

    Jogo VMM fixturing



     Alumínio 6061 dispositivos bondes materiais da inspeção da máquina de medição VMM da visão Alumínio 6061 dispositivos bondes materiais da inspeção da máquina de medição VMM da visão



    Os dispositivos bondes da série VMM de Flexfix são projetados como um jogo completo dos componentes. Nós estudamos a maioria da aplicação VMM de medição de nossa experiência VMM de usuários, e tomamos a referência aos tipos diferentes de peças, para desenvolver os componentes do jogo dos dispositivos bondes. O jogo está incluindo o apoio, a pressão, e guardar dos componentes, que permitem que o usuário não controle fixturing facilmente e nenhuma ferramenta especial como necessário. Apesar das formas ou dos materiais, o usuário pode facilmente encontrar a solução fixturing durante o processo de medição.

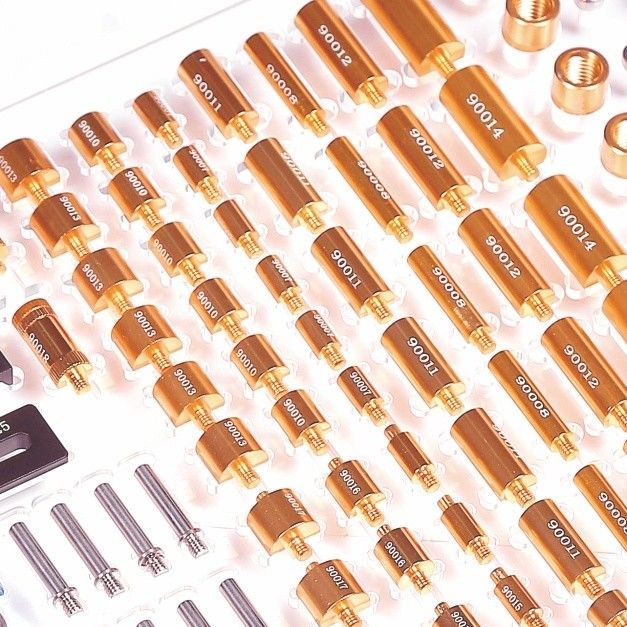

    Componentes dos jogos dos dispositivos bondes



    Todos os componentes são feitos pelo processo de manufatura da precisão e com anodize o revestimento. Cada parte é com codificação da marcação do laser, assim que toda a combinação dos componentes pode ser repetível para as inspeçãos subsequentes. Que ajudas para eliminar a variação das peças ou de operadores diferentes, e de aumentar a precisão e a repetibilidade de medição.



    Alumínio 6061 dispositivos bondes materiais da inspeção da máquina de medição VMM da visão Alumínio 6061 dispositivos bondes materiais da inspeção da máquina de medição VMM da visão

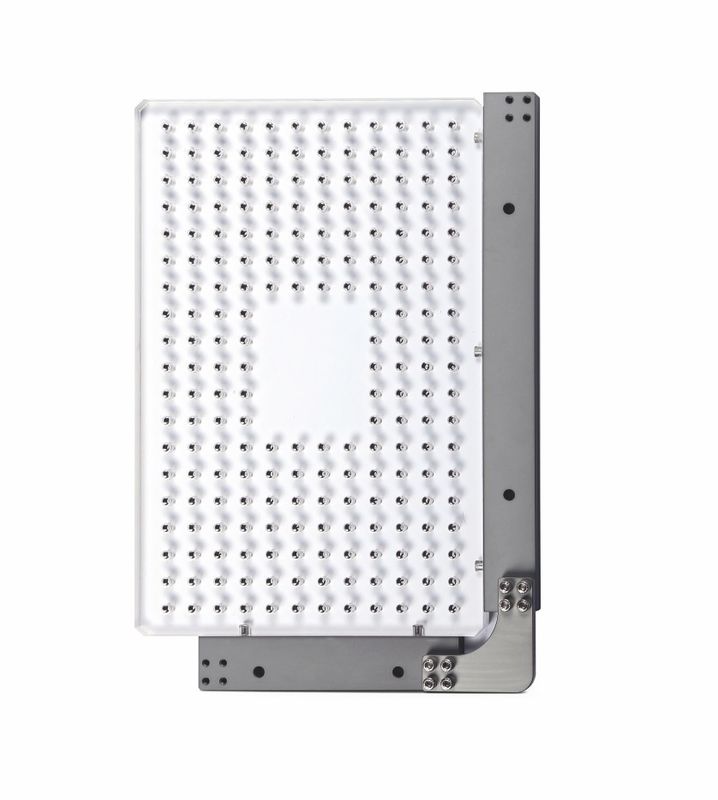

    Placas de base



    Para VMM medir precisa a aplicação de medição do contorno sob a maioria de circunstâncias, nós criam a placa de base dos dispositivos bondes VMM com o material acrílico alto do transmitância e do nivelamento, que para assegurar o trajeto leve reto da luz do contorno, mantendo a precisão de medição original da máquina.

    Metal linhas de parafuso M4 são montados dentro da placa de base, os componentes podem ser firmemente fixos e altamente aumentar o ciclo de vida da placa de base.



    Um L tipo canto rápido magnético da montagem é oferecido igualmente, as necessidades do usuário somente de pôr e medir, que aumentam pela maior parte a eficiência de medição.



    Alumínio 6061 dispositivos bondes materiais da inspeção da máquina de medição VMM da visão

    Tamanhos das placas:

    300*200mm, linhas M4

    400*300mm, linhas M4

    300*300mm, linhas M4

    400*400mm, linhas M4

    Tamanhos personalizados











    Lista de componentes



    Artigo
    Mark
    Qty.
    Braçadeira de Tenshion
    90001
    4
    Braçadeira curto do tenshion do fio
    90002
    4
    Braçadeira longa do tenshion do fio
    90003
    4
    Apoio curto da braçadeira de tensão
    90004
    8
    Apoio longo da braçadeira de tensão
    90005
    3
    suporte isolador de 6*5mm
    90006
    3
    suporte isolador de 6*10mm
    90007
    6
    suporte isolador de 6*25mm
    90008
    6
    suporte isolador de 9*5mm
    90009
    3
    suporte isolador de 9*10mm
    90010
    6
    suporte isolador de 9*20mm
    90011
    6
    suporte isolador de 9*25mm
    90012
    6
    suporte isolador de 12*10mm
    90013
    6
    suporte isolador de 12*25mm
    90014
    6
    suporte isolador liso de 6*10mm
    90015
    4
    suporte isolador liso de 9*10mm
    90016
    4
    suporte isolador liso de 12*10mm
    90017
    4
    suporte isolador ajustável de 9mm
    90018
    2
    tipo suporte isolador da bola de 6mm
    90019
    2
    Multi adaptador do sentido
    90020
    2
    Parafuso do sopport da tensão
    90021
    2
    L bloco
    90022
    1
    Corrediça ajustável
    90023
    4
    Bloco do interruptor do sentido
    90024
    1
    Base do bloco do interruptor do sentido
    90025
    1
    Sopport da tensão
    90026
    1
    M4 ao adaptador M8
    90027
    4
    Corrediça ajustável transparente
    90028
    8
    Chave de fenda M3
    90029
    1
    Placa de embalagem dos componentes


    M4*10 parafusa (20 PCes)


    Mala de viagem da embalagem
