Definição: | 0,1 um | Carga da fase do trabalho: | 10kg |
---|---|---|---|
Medição absoluta da dimensão externo: | 0 - 100mm | Medição do incremento da dimensão externo: | 0-750mm |
Realçar: | projetor de perfil horizontal,máquina do projetor de perfil |
Características
A base da máquina está usando o ferro fundido do elevado desempenho, com processo de envelhecimento, estabilidade alta.
O eixo de medição está usando-se para aperfeiçoar o projeto quadrado, assegura a estabilidade do movimento durante o processo de medição.
Acessórios poderosos múltiplos para a opção, exigência de medição diferente de satisfação.
A fonte luminosa da raspagem está usando o gerador infravermelho, que é com vantagem da baixa tensão, baixo tamanho atual, pequeno, ciclo de longa vida.

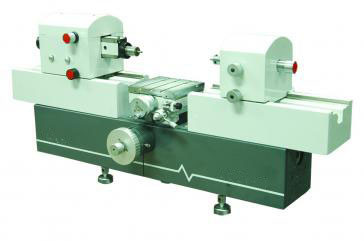

A máquina de medição do comprimento de UNIDL-36H está usando o sistema de medição da precisão alta, concordando com o princípio do Abbe, oferecendo a precisão de medição alta.
A série está usando o sistema ótico da raspagem do elevado desempenho e o sistema da subdivisão, com precisão alta e estabilidade.
Incluir o software poderoso, compensando o erro de leitura e os erros causados pela diferença da temperatura, e automáticos identificando a função dos pontos de viragem incluiu.
Parâmetros
Escala de medição (milímetro):
Dimensão externo: 0 - 100 de medição absolutos, incremento que mede 0-750
Dimensão interna: usando o gancho de medição pequeno, (profundidade máxima 12, espessura máxima 50): 10-480
Usando o grande gancho (profundidade máxima 50, a espessura máxima 85): 30-450
Usando a medição elétrica do dispositivo: usar o gancho de medição elétrico é 1-60, quando usar o gancho universal for 14-112
Definição: 0.1um
Precisão: (temperatura 20°C±0.2°C)
Modelo | Medição da dimensão externo | Medição da dimensão interna |
JD36 | 0.3um | 0.7um |
JD36-H | 0.2um | 0.6um |
As linhas internas centram a medição do diâmetro:
Usando o gancho pequeno (o pequeno diâmetro é 13-30)
Usando o grande gancho, o pequeno diâmetro é 31-2 x (70 - a espessura de parede), passo: 0,5 - 6
Medição externo do diâmetro do centro (milímetro): máximo 200, passo 1 - 6
Força de medição (N): 0, 1,5, 2,5
Erro da exposição do valor:
Modelo | Medição da dimensão externo | Medição da dimensão interna |
JD36 | 2σ≤0.2um | 2σ≤0.4um |
JD36-H | 2σ≤0.1um | 2σ≤0.3um |
Fase de trabalho universal: instalando a dimensão (milímetro), aproximadamente 160 x 160
Altura que ajusta a escala (0-100) milímetro, viagem transversal: 25 milímetros
Em torno da linha central de Y inclinada: ±3 graus, rotação da fase do trabalho: graus ±4
Carga da fase do trabalho: 10kg
Dimensão de harmonização de medição do diâmetro interno da tampa: φ6H7
Diâmetro externo da haste de medição da tampa e da harmonização interna de medição da tampa: φ6g6
Ambiente de trabalho: temperatura 20℃±0.5℃, umidade ≤60%RH
Peso: 170kg
Dimensão (milímetro): 1060 X 390 X 450
