Movimento da linha central de Z: | O movimento da fase do trabalho, motorizou | Dimensão da fase do trabalho (milímetros): | 640 x 228 |
---|---|---|---|
Dimensão de vidro (milímetros): | 250 x 156 | Escala da iluminação (milímetros): | 250 x 150 |
Escala de medição (milímetros): | 200 x 100 | Escala de focalização (milímetros): | 0-80 |

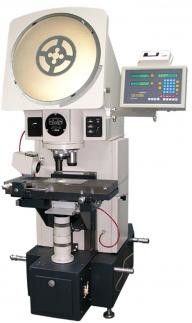

Realçar: | projetor de perfil digital,máquina do projetor de perfil |
Características
Grande fase do trabalho, carga pesada, grande escala de medição.
Movimento de trabalho da fase, controle motorizado, operação fácil.
O sistema ótico é telecentric, usando a iluminação paralela, baixo erro de medição.
Torreta da lente da precisão alta, mudança fácil da ampliação, localização precisa.
Ajuste interno da luz do contorno, estrutura esperta.
Incluindo acessórios padrão do dispositivo elétrico como o tipo suporte de V, suportes das hastes.
A série de UNPJ3-D está incluindo o sistema de readout digital funcional poderoso e a mini impressora.
A série de UNPJ3-C está incluindo o PC e o software de medição.
Parâmetros
Dimensão da fase do trabalho (milímetros) | 640 x 228 |
Dimensão de vidro (milímetros) | 250 x 156 |
Escala da iluminação (milímetros) | 250 x 150 |
Escala de medição (milímetros) | 200 x 100 |
Escala de focalização (milímetros) | 0-80 |
Definição (milímetros) | 0,001 |
Precisão de medição | 4+L/25um (L está a um comprimento de medição, unidade: milímetro) |
Definição (milímetros) | 15 |
Lente | |||||
Ampliação | 10X | 20X | 50X | 100X |
|
Escala da vista | φ50mm | φ25mm | φ10mm | φ5mm |
|
Distância de funcionamento | 135mm | 87mm | 52mm | 24mm |
Tela do projetor
Diâmetro da tela: 500mm
Escala de gerencio: 0 - 360 graus
Definição de gerencio do ângulo: 1'
Precisão de medição de gerencio: 6'
Fase de trabalho
Erro da ampliação: 0,08%
Suporte de Ros
Máximo Diâmetro: 115mm
Comprimento máximo: 300mm
Iluminação
Luz do contorno e luz de superfície: Lâmpada do halogênio 12V100W
Ambiente de trabalho
20℃±5℃, umidade 40%-70%RH
Dimensão de trabalho (milímetro): 1340 x 800 x 1960
Peso: 1000kg
Aplicação
Aplicação típica: Automóvel, eixos, rolamento do motor, válvulas, almofada de travagem, tubos, desviador, injetor de gás; eletrônica, conectores, PWB, tampas do telefone celular, botões da imprensa, para a dimensão e a medição dos furos; indústria de borracha, anel de borracha, haste de borracha; mecânico, para linhas, parafusos, lâmina do motor, engrenagens, ferramentas; indústria de pulsos de disparo e de relógios, rolamentos, engrenagens, indicadores; aviação, impulsor, componentes eletrônicos, rolamentos.
