Movimento da linha central de Z: | Motorizado | X, movimento da linha central de Y: | Manual |
---|---|---|---|
Definição: | 0.5mm | Ampliação: | 10, 20, 50, 100 X para a opção |
velocidade de curso da Z-linha central: | 5, 1, 0,01 | Poder: | (C.A.) 50/60Hz total 110V/220V power=400W |
Realçar: | projetor de perfil digital,projetor de perfil horizontal |
Introdução

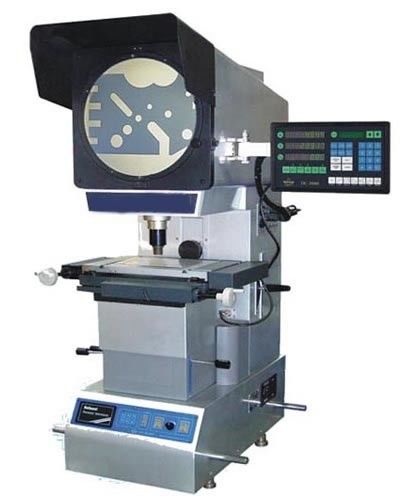

O projetor de perfil ótico de UNIPJ-3000DZ está usando o motor de etapa para o movimento da linha central de Z, oferece um processo de focalização mais fácil e mais rápido. Há lente da ampliação 10X, 20X, 50X e 100X para a opção, para satisfazer a aplicação diferente.
O projetor de perfil ótico da série de UNIPJ-3000DZ é encaixado com qualidade excelente do sistema ótico. A série é processada da imagem clara e da ampliação exata. O erro da medição do contorno está sob 0,08% com a luz do contorno. O erro da indicação da coordenada está sob (3+l/75) um, (L está a um comprimento do trabalho remendou para ser medido, unidade: milímetro).
Características
Movimento motorizado da linha central de Z.
Fase estável e alta do trabalho da rigidez, que é a fundação da medida exata.
Encaixado com as escalas lineares da definição 0.5um, oferece uma medida mais precisa.
Usar o transdutor da raspagem do círculo para o ângulo que mede, em vez do codificador, assegura uma precisão mais alta.
Sistema ótico proeminente, imagem clara.
A iluminação ajustável do brilho, ajuda usuários a ganhar a imagem e a borda claras.
A luz de superfície incluiu. Os usuários podem igualmente observar a superfície do objeto com a série.
Parâmetros
Especificação | ||||||
Modelo |
| UNIPJ-3015DZ | UNIPJ-3020DZ |
|||
Tabela de funcionamento | O tamanho da tabela do metal (milímetros) | 354*228 | 404*228 |
|||
A tabela do vidro (milímetros) | 210*160 | 260*160 |
||||
X-linha central, curso (milímetros) | 150 | 200 |
||||
Y-linha central, curso (milímetros) | 100 | 100 |
||||
Z-linha central, curso (milímetros) | 100 | 100 |
||||
Peso | (quilograma) | 120 | 125 |
|||
Dimensão (L*W*H) | (milímetro) | 770*550*1100 | 770*550*1100 |
|||
Precisão de medição (um) | X-linha central, linha central de Y: (3+L/50) linha central de Z; 4+L/10 (L está a um comprimento das partes do trabalho a ser medidas, unidade: milímetro) |
|||||
velocidade do curso da Z-linha central ‘ | 5,1,0.01 |
|||||
Definição (X-linha central, Y-linha central) | 0.5μm |
|||||
Tela do projetor | Tamanho da tela (milímetros) | Ф312 usou range>Ф300 (com a linha transversal) |
||||
Escala giratória da tela | 0°~360° | |||||
Definição giratória do ângulo | 1 ‵ ou 0.01° |
|||||
Lente | Ampliação | 5X (opção) | 10X (opção) | 20X (opção) | 50X (opção) | 100X (opção) |
Opinião do objeto (milímetros) | Ф60 | Ф30 | Ф15 | Ф6 | Ф3 |
|
Distância de funcionamento (milímetros) | 53 | 77,7 | 44,3 | 38,4 | 25,3 |
|
Sistema de processo de dados | O sistema de processo de dados da multi-função DC-3000 que aparece no inglês, pode ser usado para recolher os dados e para medir o ponto, a linha, o círculo, o ângulo e a distância. |
|||||
Iluminação | A iluminação da transmissão e da reflexão: lâmpada 24V/150w-halogen. |
|||||
Poder | (C.A.) 50/60Hz total 110V/220V power=400W |
|||||
Refrigerar | Pelos fãs |
|||||
Acessórios | a Minuto-impressora (opção), detector da borda (opção), software de M2D (opção) e assim por diante, refere por favor acessórios para o projetor de perfil para mais detalhes |
|||||
Tabela de apoio recomendada | Dimensão de carregamento de weight>250kg: 800 (L)*550 (H)*650 (W) milímetro |
